IEEE 1394 2002 2 14 n n n

IEEE 1394 2002. 2. 14

내용 n n n IEEE 1394의 USB IEEE 1394와 Standard of 개요 특징 USB와 비교 IEEE 1394

Bus Interface별 전송속도 n n RS-232 : 1, 200∼ 39, 200 bps SCSI, III : 5∼ 320 Mbps USB : 12∼ 40 Mbps IEEE 1394 : 100∼ 400 Mbps

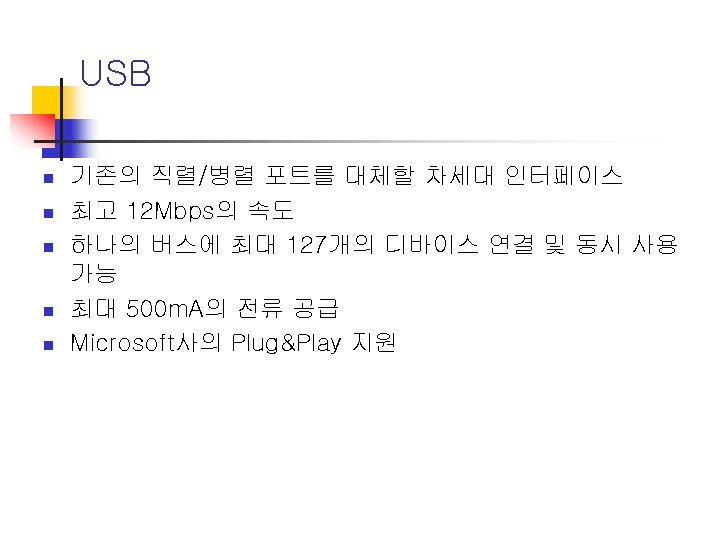

USB의 구성 n Host n n n Hub n n n USB연결의 중심 USB Host Controller(하드웨어적) Host Controller의 Root Hub 외부 USB Hub : 사용자가 많은 USB device를 PC에 연결하도록 한다. Device n 다양한 기능의 제품군

USB의 성능 n 저속 모드 : 1. 5 Mbps n n Keyboard Mouse Joystick 고속 모드 : 12 Mbps n n CD-ROM/CD-RW ZIP Drive Scanner Printer

IEEE 1394와 USB의 비교 IEEE 1394 USB 최대 연결 가능한 디바이스 수 63 127 Hot-Plugging Yes 디바이스간의 최대거리 4. 5 m 5 m 데이터 전송률 100/200/400/800 Mbps 12 Mbps(1. 5 MB/sec) -Digital -Keyboards 연결 가능한 디바이스 Camcorders - High-Resolution Digital Cameras - HDTV - Set-Top Box - Hard Disks - DVD-ROM Drives - Printers - Scanners etc. - Mouse - Monitors - Joysticks - Low-Resolution Digital Cameras - Low -Speed CD-ROM Drives - Modems etc.

IEEE 1394 Product Range vs. USB 1394 Domain USB Domain HDD A/V Printer DTV Computer Speaker Monitor Joystick DSS Set-top Box DVC PC CD-ROM DVCR DVD-RAM Digital Camera Keyboard Mouse DVD-ROM

Connection & Connector Power Pair(Power, Ground) Signal Pairs(2 X) 97% braided overall shield 6 mm Filers for roundness 4 -pin cable connector 60% braided shield over foil shield PVC jacket 1394 Cable 6 -pin cable connector

Future Standards of IEEE 1394 n IEEE 1394 b는 아직 표준안 으로 미확정 n 검토내용 - IEEE 1394 -1995와 IEEE 1394 a에 대한 호환성 - POF(Plastic Optical Fiber)를 이용한 400 Mbps 인터페이스 - Category 5 UTP(Unshield Twisted Pair) 전선을 이용한 100 Mbps 인터페이스 - GOF(Glass Optical Fiber)를 이용한 800∼ 3, 200 Mbps 인터페이스 - 확장된 거리를 지원(50, 70, 100 M)
