IEC 2008 1 KSCIEC 60386 1Conduit systems for

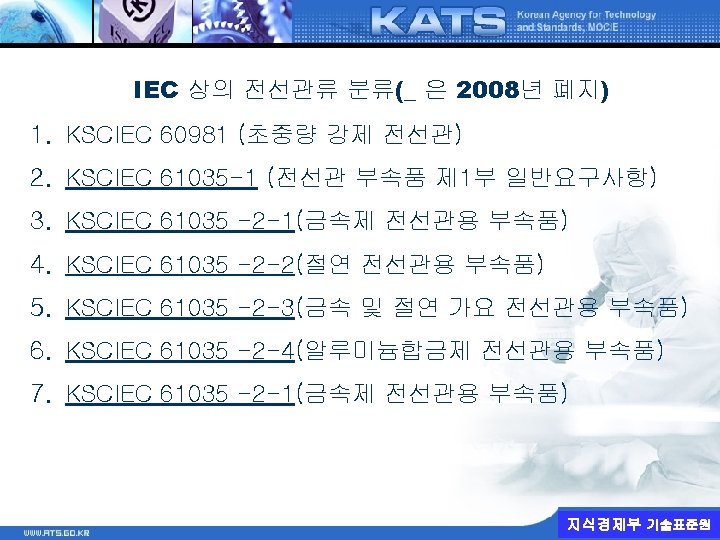

IEC 상의 전선관류 분류(_ 은 2008년 폐지) 1. KSCIEC 60386 -1(Conduit systems for cable management – General requirements) 2. KSCIEC 60386 -21 (Rigid conduit systems) 3. KSCIEC 60386 -22 (Pliable conduit systems) 4. KSCIEC 60386 -23 (Flexible conduit systems) 5. KSCIEC 60386 -24 (Conduit systems buried underground) 지식경제부 기술표준원

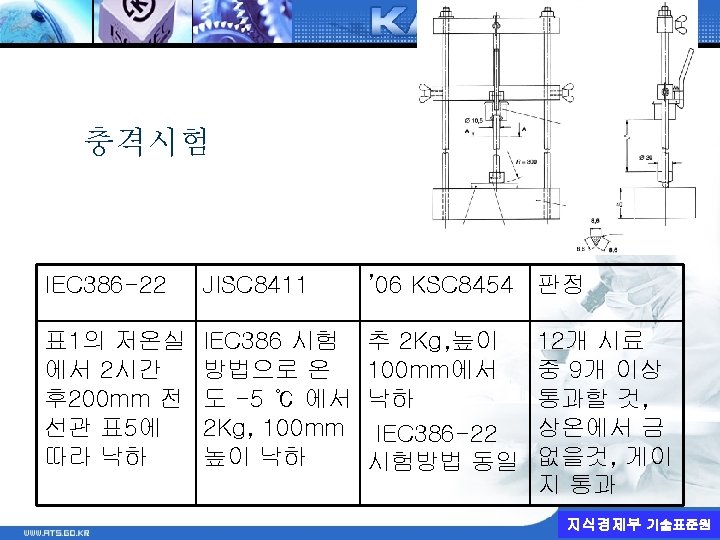

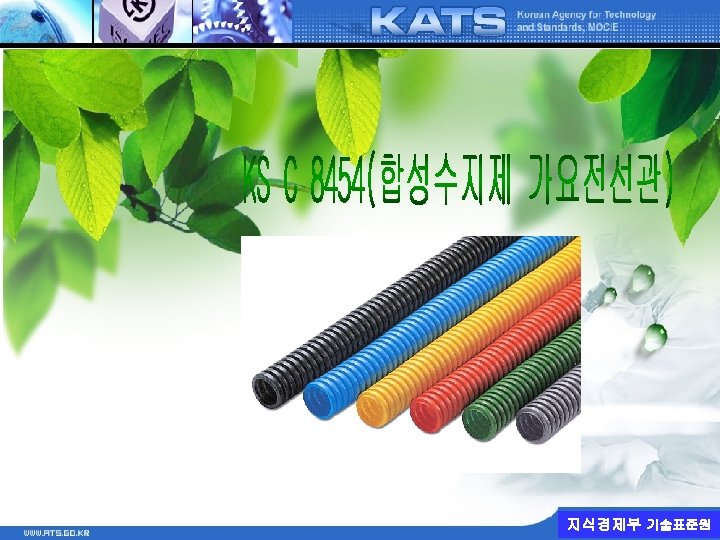

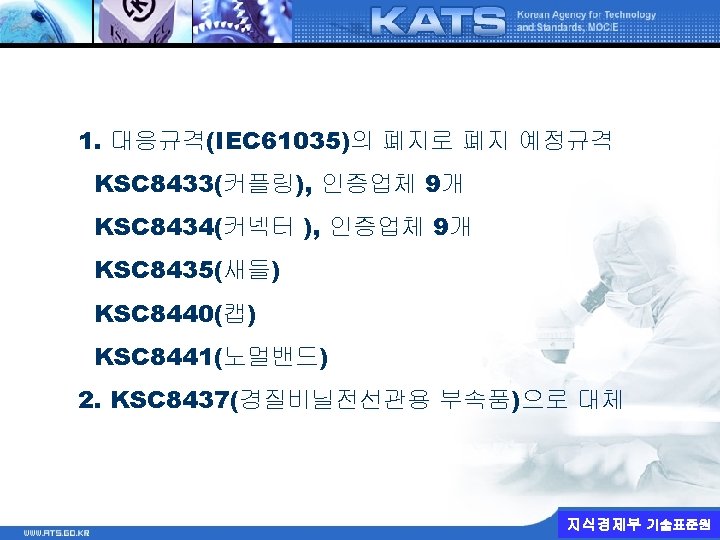

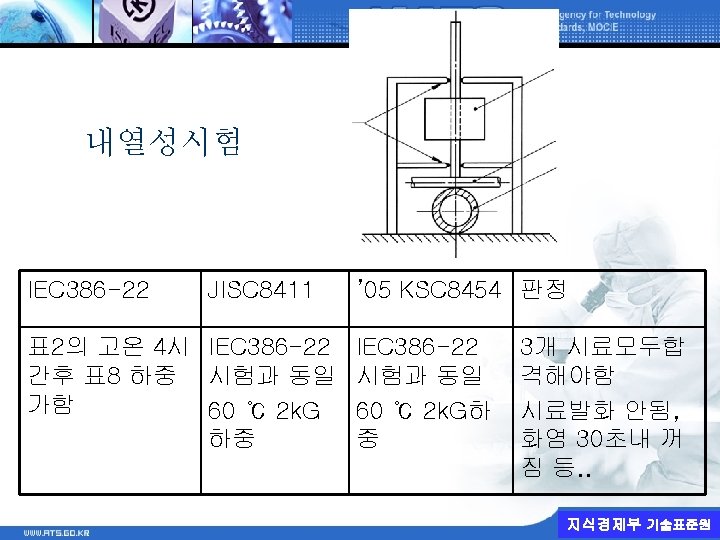

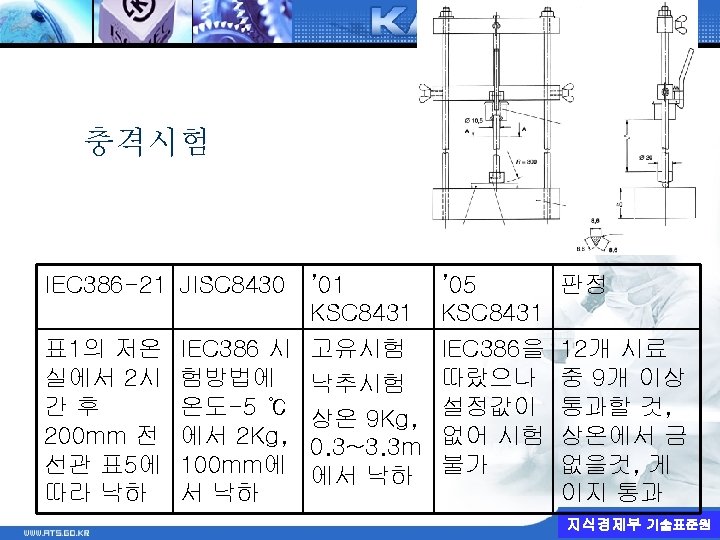

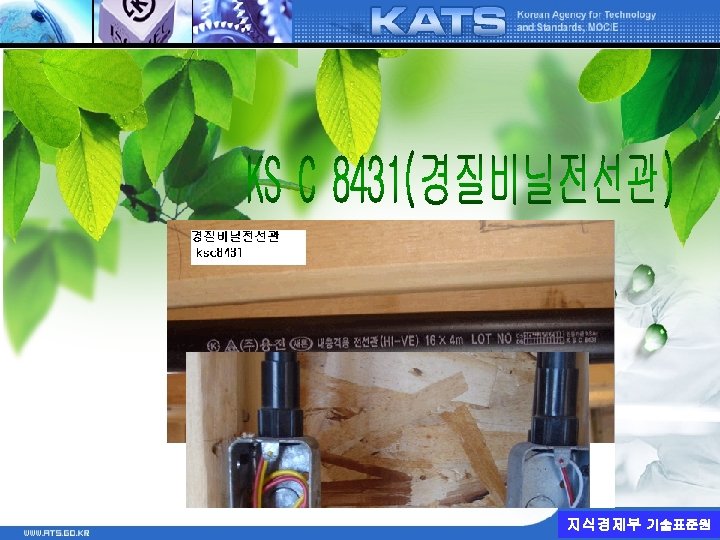

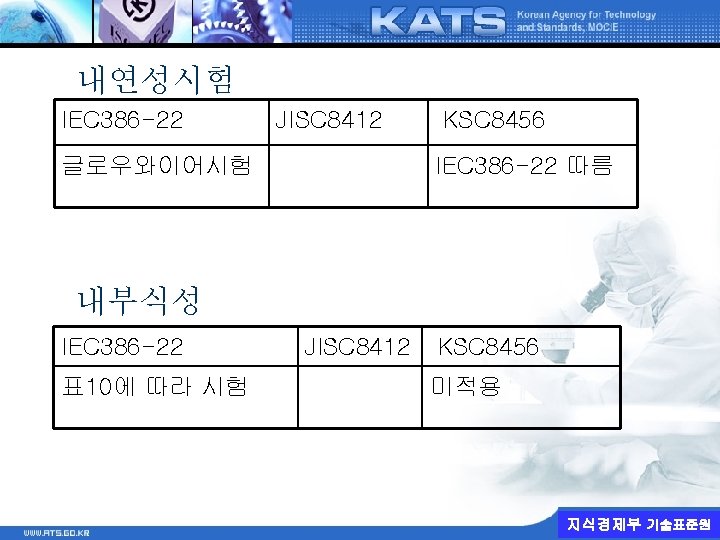

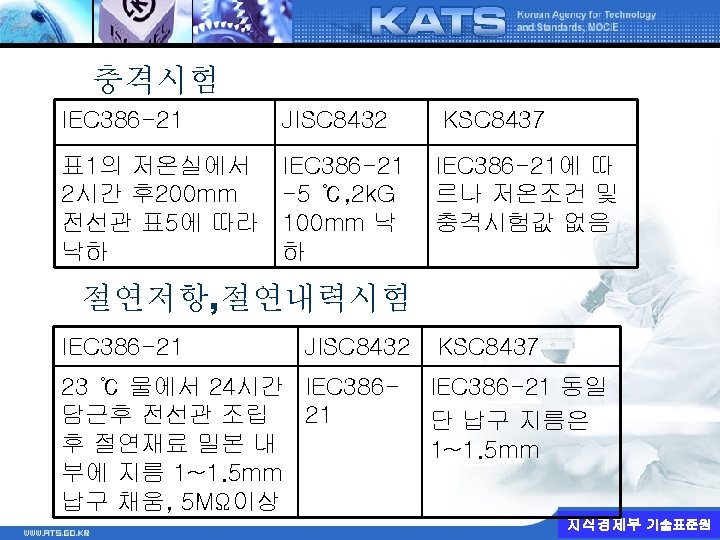

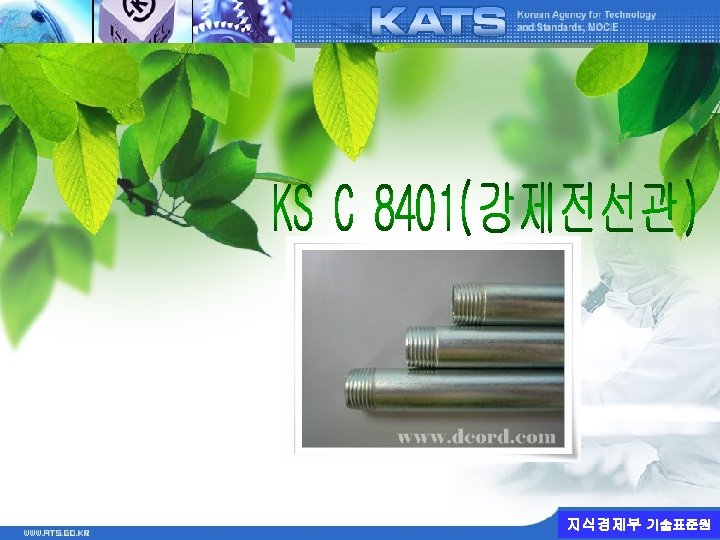

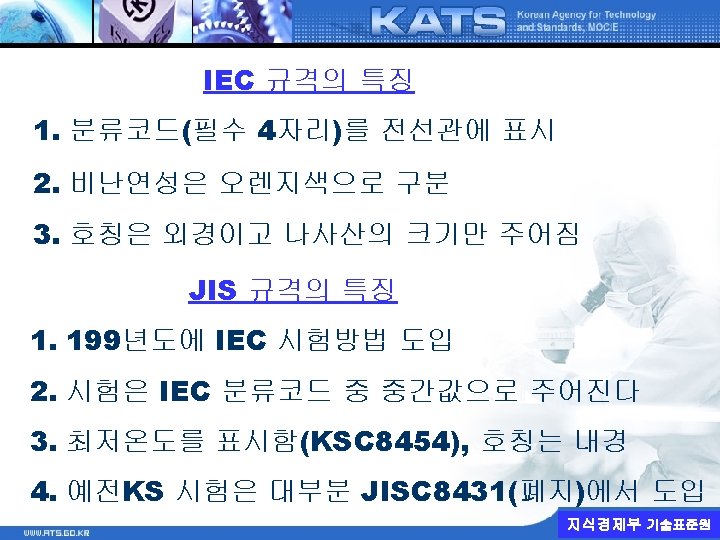

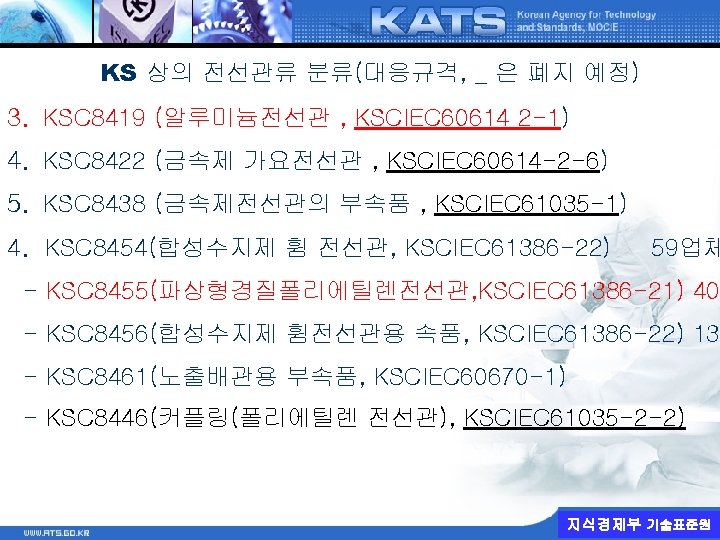

KS 상의 전선관류 분류(대응규격, _ 은 폐지 예정, 인증업체수) 1. KSC 8401 (강제전선관, KSCIEC 60981) 4업체 2. KSC 8431(경질비닐전선관, KSCIEC 60614 2 -2) 23업체 - KSC 8433(커플링, KSCIEC 61035 -2 -2) 9업체 - KSC 8434(커넥터, KSCIEC 61035 -2 -2) 9업체 - KSC 8435(새들, - KSC 8440(캡 KSCIEC 61035 -2 -2) , KSCIEC 61035 -2 -2) - KSC 8441(노멀밴드, KSCIEC 61035 -2 -2) - KSC 8437(경질비닐전선관용 부속품, KSCIEC 61386 -21) - KSC 8459(금속가요전선관용 부속품, KSCIEC 61035 -2 -3) 19 - KSC 8460(금속제 전선관용 부속품, KSCIEC 61035 -1) 지식경제부 기술표준원

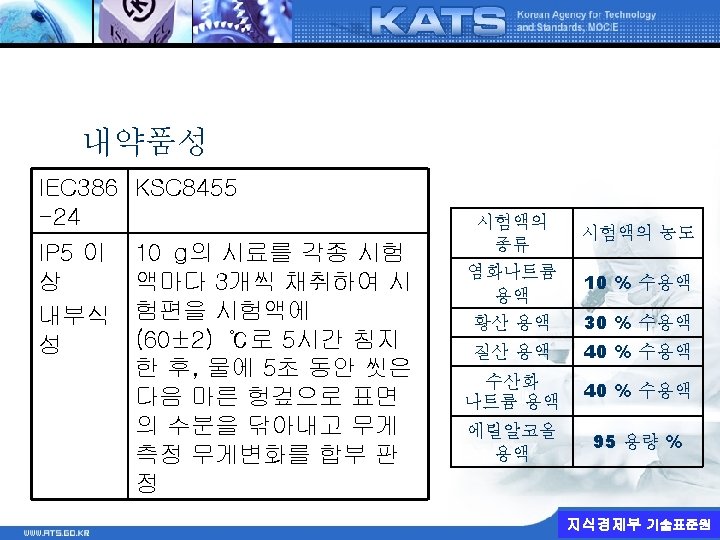

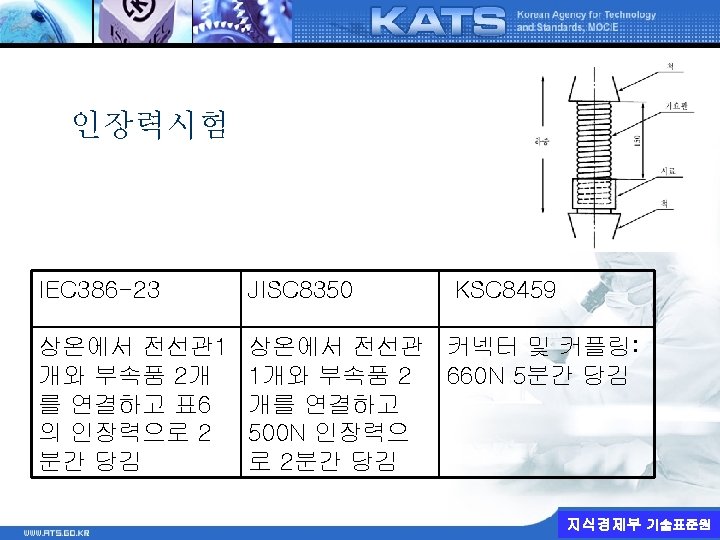

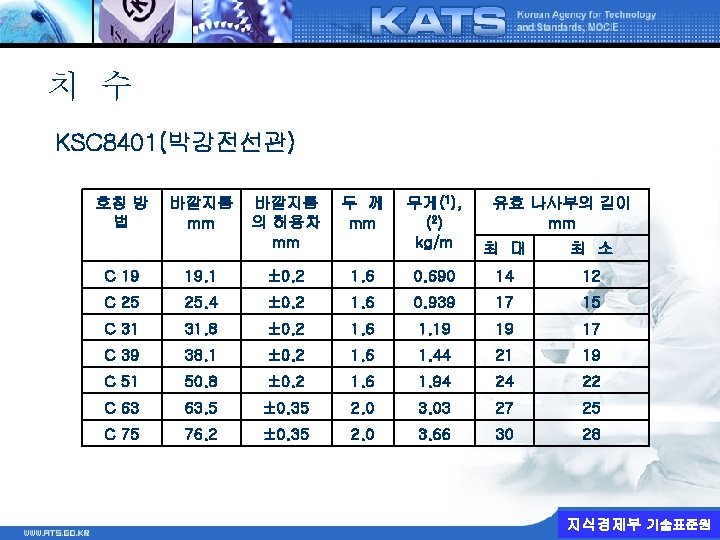

치수 IEC 61384 -24 공칭 크기 mm 공칭 바깥 지름 mm 최소안지름 mm 25 25 18 32 32 24 40 40 30 50 50 37 63 63 47 75 75 56 90 90 67 110 82 125 94 140 106 160 120 180 135 200 150 225 170 250 188 KSC 8455 호 칭 안지름 바깥지름 16 － － 20 － － 25 － － 30 30± 2. 0 40± 2. 0 32 － － 40 40± 2. 0 53. 5± 2. 0 50 50± 2. 5 64. 5± 2. 5 63 － － 65 65± 2. 5 84. 5± 2. 5 80 80± 3. 0 105± 3. 0 100± 4. 0 130± 4. 0 125± 4. 0 160± 4. 0 150± 4. 0 188± 4. 0 175± 4. 0 230± 4. 0 200± 4. 0 260± 4. 0 지식경제부 기술표준원

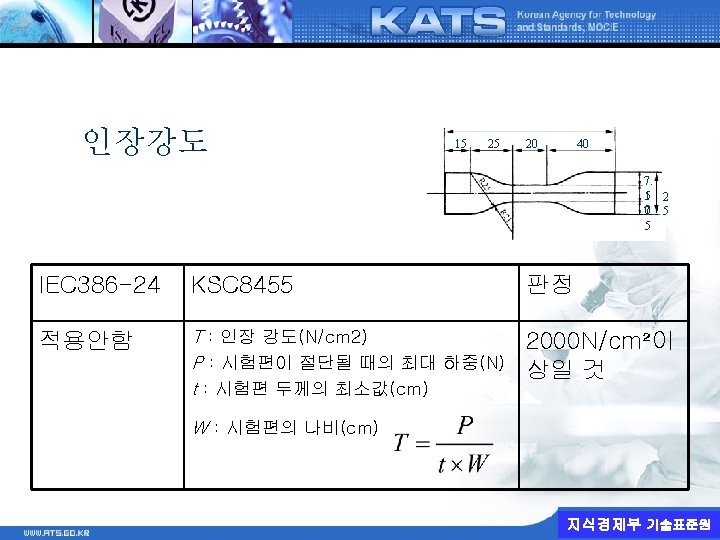

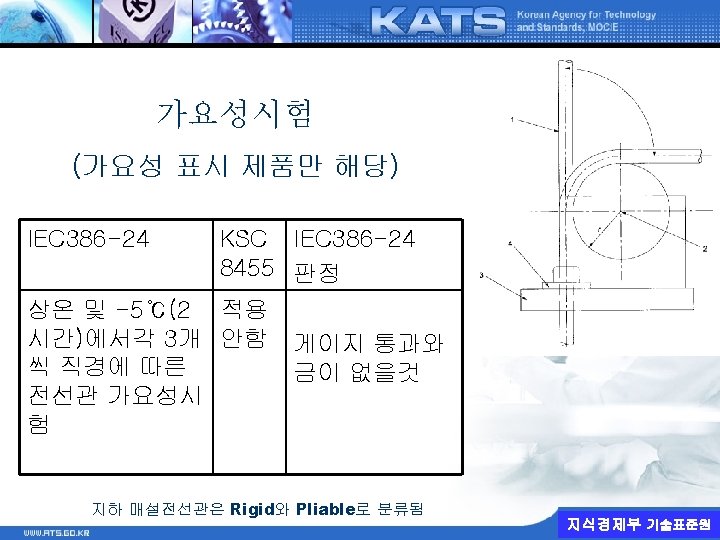

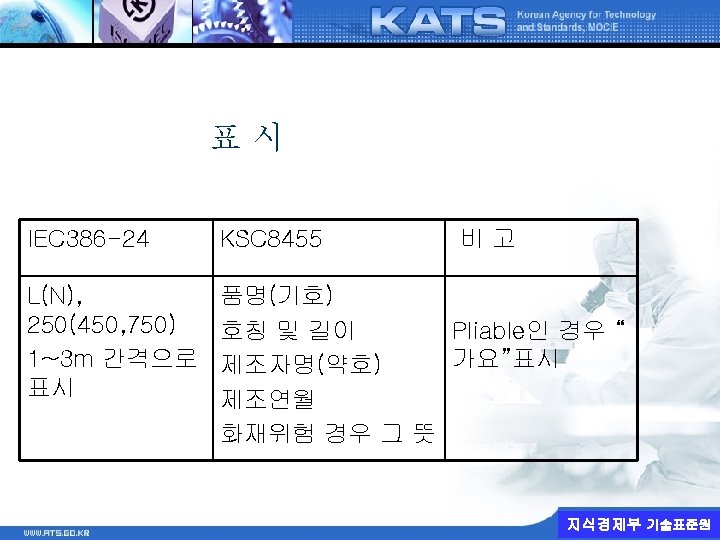

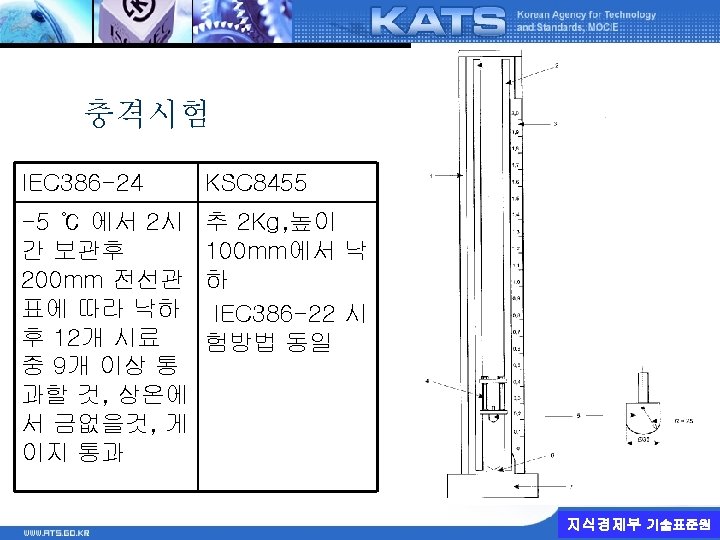

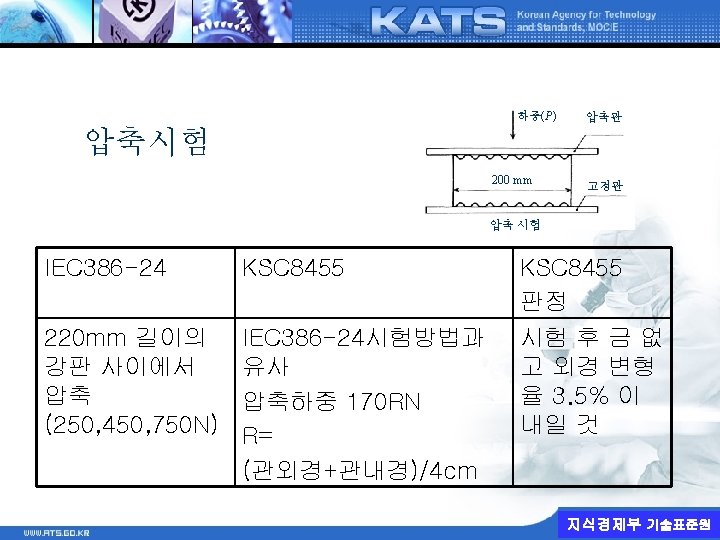

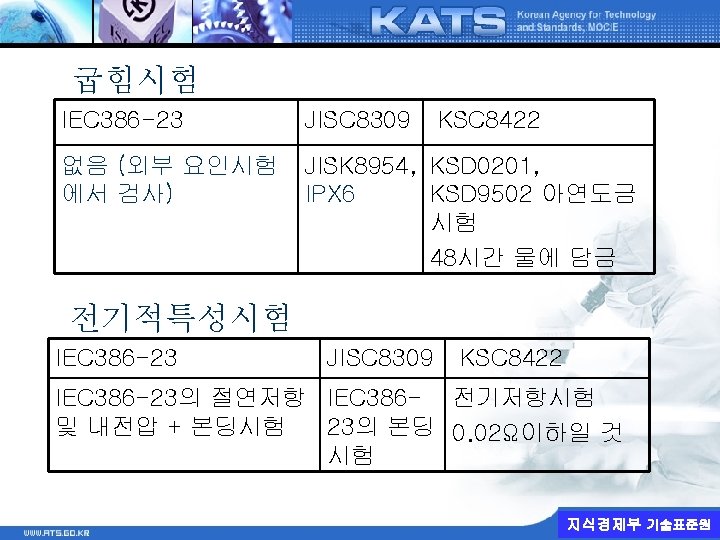

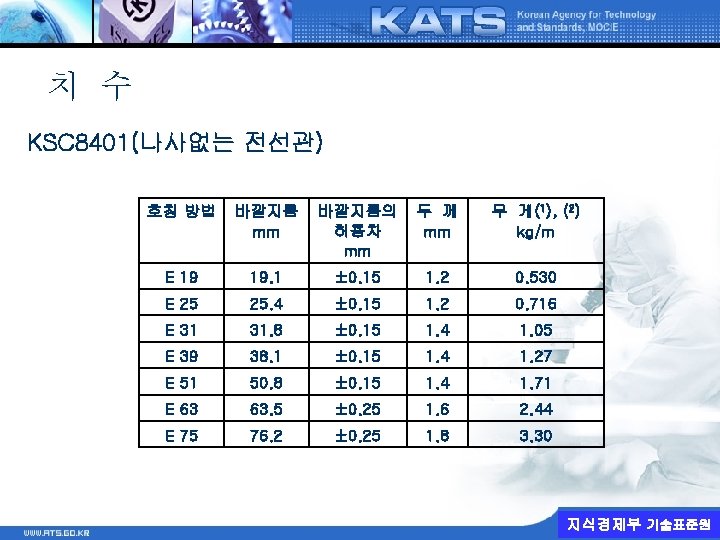

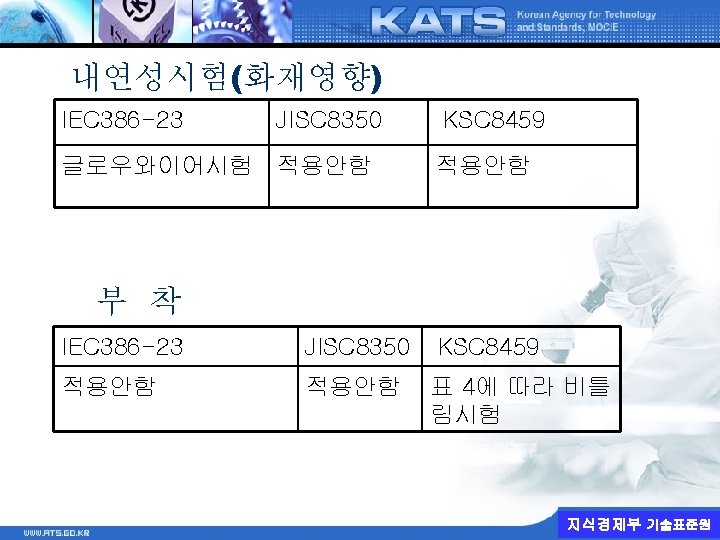

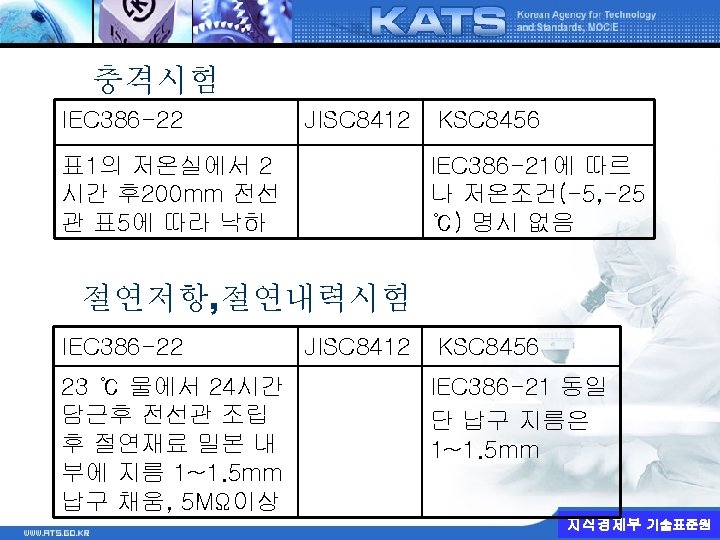

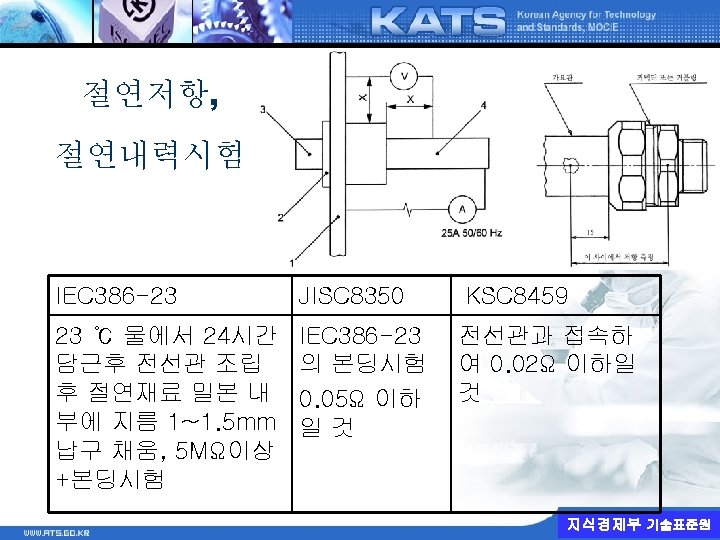

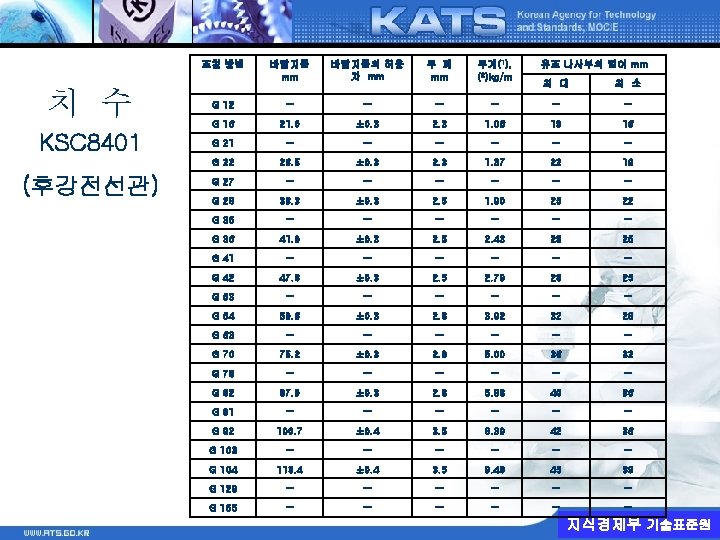

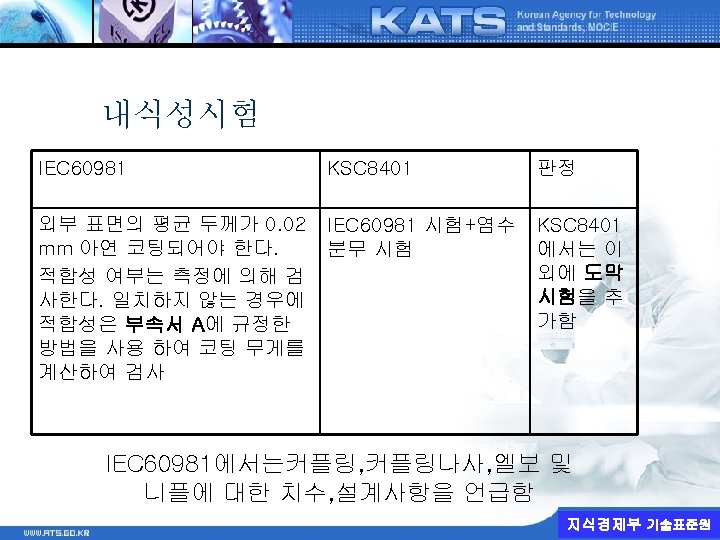

치 수 IEC 60981 전선관 호칭 공칭 안 지름 (mm) 12 H 16 H 21 H 27 H 35 H 41 H 53 H 63 H 78 H 91 H 103 H 129 H 155 H 12. 5 16. 1 21. 2 27. 0 35. 4 41. 2 52. 9 63. 2 78. 5 90. 7 102. 9 128. 9 154. 8 바깥지 름 (mm) 17. 1 21. 3 26. 7 33. 4 42. 2 48. 3 60. 3 73. 0 88. 9 101. 6 114. 3 141. 3 168. 3 관 두께 (mm) 커플링이 없는 길이 (m) 2. 31 2. 64 2. 72 3. 20 3. 38 3. 51 3. 71 4. 90 5. 21 5. 46 5. 72 6. 22 6. 76 3. 00 3. 00 접속된 10개 단위 길이의 최 소 무게(kg) 23. 1 35. 5 47. 2 68. 9 90. 6 112. 0 150. 0 238. 0 309. 0 377. 0 441. 0 596. 0 792. 0 지식경제부 기술표준원
