IDES Board Xilinx ISE FPGA Configuration 2016 2

IDES Board 사용법 (Xilinx ISE FPGA 합성 및 Configuration) 한국외국어대학교 전자공학과 2016 -2 So. C 설계 Hankuk University of Foreign Studies

IDES 보드의 구성 § So. C 설계 실습에서 사용 되는 IDES 보드임 § LCD, LED, Switch, 7 segment, Keypad 등을 이 용한 실습을 진행하게 됨 Hankuk University of Foreign Studies 2

1. Xilinx ISE 실행 Project Navigator Program 실행 1. [시작] → [모든 프로그램] → [Xilinx Design Tools] → [ISE Design Suite 14. 7] → [ISE Design Tools] → 64 -bit Project Navigator 2. [바탕화면] → ISE Design Suite 14. 7 < 1번 방법 [시작] > Hankuk University of Foreign Studies < 2번 방법 [바탕화면] > 3

2. Project 생성 New Project 생성 § ① New Project → ② 폴더 선택 → ③ Create New Project → ④ Next ① ② Click ③ ④ Hankuk University of Foreign Studies 4

2. Project 생성 Project Settings § 세팅 완료 후, Next → Finish Hankuk University of Foreign Studies 5

3. Source 생성(. V 파일) New Source § ① New Source → ② Verilog Module 선택 → ③ File name 입력 → ④ Next → ⑤ Next(설정 X) → LED. V 파일 생성 왼쪽 Click ① ② ③ ⑤ ④ Hankuk University of Foreign Studies 6

4. UCF 파일. ucf 파일 추가 § ① Add Source → ② LED. ucf 선택 → ③ OK → ④ 확인 왼쪽 Click ④ ① ② ③ Hankuk University of Foreign Studies 7

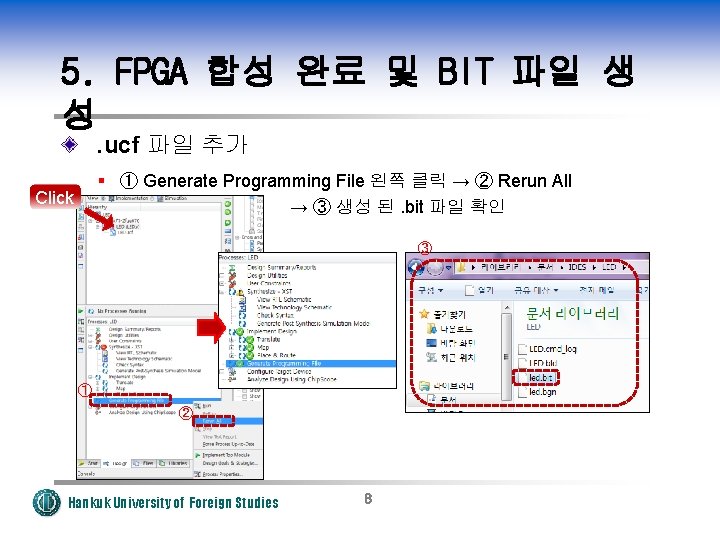

5. FPGA 합성 완료 및 BIT 파일 생 성. ucf 파일 추가 § ① Generate Programming File 왼쪽 클릭 → ② Rerun All § → ③ 생성 된. bit 파일 확인 Click ③ ① ② Hankuk University of Foreign Studies 8

6. ISE i. MPACT 실행 i. MPACT Program 실행 1. [시작] → [모든 프로그램] → [Xilinx Design Tools] → [ISE Design Suite 14. 7] → [ISE Design Tools] → [64 -bit Tools] → i. MPACT 2. [바탕화면] → i. MPACT < 1번 방법 [시작] > Hankuk University of Foreign Studies < 2번 방법 [바탕화면] > 9

6. ISE i. MPACT 실행 전 확인 사항 § “Xilinx Platform Cable USB”를 컴퓨터의 USB 포트에 연결 - USB 드라이버는 자동으로 설치됨. § “IDES Board”도 “Xilinx Platform Cable USB” 에 연결 § “IDES Board” Power On - “Xilinx Platform Cable USB”에 초록색 LED 확인 § 보드에서도 전원 부근에 붉은색 LED 확인 Hankuk University of Foreign Studies 10

6. ISE i. MPACT 실행 후 § “Automatically create and save a project” 창이 뜬다면 “No”를 선택 § “New i. MPACT Project” 창이 뜨면 “Cancel” 버튼 Hankuk University of Foreign Studies 11

7. ISE i. MPACT Boundary Scan § Boundary Scan 항목 더블 클릭 § “Right click to Add Device or Initialize JTAG chain” 메시지 표시 확 인 § 그 부분에 마우스 오른쪽 버튼을 클릭하여 “Initialize Chain”을 선택 ① ② ③ Hankuk University of Foreign Studies 12

7. ISE i. MPACT Identify Succeeded 확인 및 Configuration § 잠시 진행 상태 바가 표시된 이후에 그림과 같이 “Identify Succeeded” 메시지 표시 확인 § “Auto Assign Configuration Files Query Dialog” 창이 뜬다면 “Yes”를 선택 → led. bit 파일 Open § “Attach SPI or BPI PROM” 창이 뜨면 “No” 클릭 Hankuk University of Foreign Studies 13

7. ISE i. MPACT Configuration § “Device Programming Properties” 창이 뜨면 “OK” 버튼 누름 § “Program” 항목을 더블 클릭 Hankuk University of Foreign Studies 14

7. ISE i. MPACT Program Succeeded § “Configuration Operation Status” 창이 뜨고, FPGA가 Configuration 되는 진행 상태 표시 - 수십 초에서 몇 분 정도의 시간 소요됨 § Configuration이 완료된 후 “Program Succeeded” 확인 Hankuk University of Foreign Studies 15
