Identification adressage d’une machine. IDENTIFICATION ADRESSAGE D’UNE MACHINE Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes de réseaux Plages d’adresses

Identification adressage d’une machine. PLAN Ø Identification d’une machine Ø Adressage d’une machine Ø Masques de sous réseaux Ø Adressage d’un réseau Ø Classes d’adresses IP Ø Plages d’adresses utilisables Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

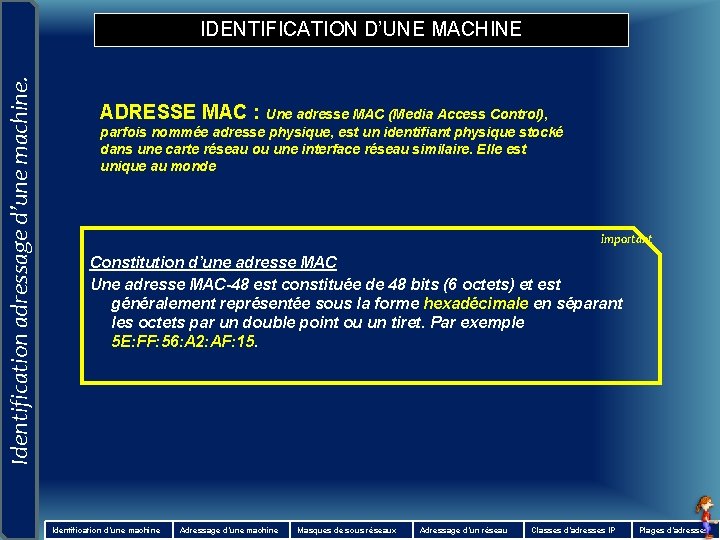

Identification adressage d’une machine. IDENTIFICATION D’UNE MACHINE ADRESSE MAC : Une adresse MAC (Media Access Control), parfois nommée adresse physique, est un identifiant physique stocké dans une carte réseau ou une interface réseau similaire. Elle est unique au monde important Constitution d’une adresse MAC Une adresse MAC-48 est constituée de 48 bits (6 octets) et est généralement représentée sous la forme hexadécimale en séparant les octets par un double point ou un tiret. Par exemple 5 E: FF: 56: A 2: AF: 15. Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. IDENTIFICATION D’UNE MACHINE ADRESSE MAC : Une adresse MAC (Media Access Control), parfois nommée adresse physique, est un identifiant physique stocké dans une carte réseau ou une interface réseau similaire. Elle est unique au monde Constitution d’une adresse MAC 1 bit d’ “individualité”: si le bit = 0 alors c’est une adresse unicast, sinon (bit=1) c’est un adresse multicast ou broadcast 1 bit d’ “universalité”: si le bit=0 alors c’est le constructeur qui a défini l’adresse. Si le bit=1 alors c’est l’administrateur de votre société qui a défini l’adresse. 22 bits – OUI (Organization Unit Identifier): identifie le constructeur parmi ses concurrents (Broadcom, Intel, Atheros…) 24 derniers bits: valeur définie par le constructeur pour rendre unique cette adresse MAC parmi toutes ses cartes réseaux Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. ADRESSAGE D’UNE MACHINE ADRESSAGE IP (Internet protocol) : Permet la communication entre les machines qui constituent le réseau Constitution d’une adresse IP Constituée de 4 octets, elle est découpée en deux parties : 1. Le numéro de réseau « netid » 2. Le numéro de l’hôte (PC, Api…) » hostid » important Exemples : Adresse IP : 192. 168. 0. 1 (dec) – 1100 0000. 1010 1000. 0000 0001(bin) Chaque octet est transcodé en code binaire ex : 192 dec ----- 1100 00002 (128 + 64) 168 dec------101010002 (128 + 32 + 8) Exercices Adresse IP : 171. 242. 177. 109 (10101011. 11110010. 10110001. 01101101 ) Adresse IP : 192. 168. 10. 228 (11000000. 10101000. 00001010. 11100100) Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. ADRESSAGE D’UNE MACHINE ADRESSAGE IP (Internet protocol) : Permet la communication entre les machines qui constituent le réseau Constitution d’une adresse IP Constituée de 4 octets, elle est découpée en deux parties : 1. Le numéro de réseau « netid » 2. Le numéro de l’hôte (PC, Api…) » hostid » Pour certains matériels, l’adresse IP par défaut est construite à partir de son adresse MAC important Coupleur WEB ETZ 410 Adresse IP : 085. 016. xxx. yyy avec xxx et yyy qui sont les derniers nombres de l’adresse MAC Exemple : L’adresse MAC du coupleur est : $ 00 80 F 4 01 12 20 Dans ce cas l’adresse IP par défaut est : 085. 016. 018. 032 (dec) $ 12 ---- 1 x 16 + 2 x 1 = 18 dec $ 20 ---- 2 x 16 + 0 x 1 = 32 dec Exercice : Déterminer l’IP d’une machine dont l’adresse MAC est : $ 00 80 F 4 01 32 4 B Dans ce cas l’adresse IP par défaut est : 085. 016. 050. 075 (dec) $ 32 ---- 3 x 16 + 2 x 1 = 50 dec $ 4 B ---- 4 x 16 + 11 x 1 = 75 dec Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. MASQUES DE SOUS RESEAUX L’adresse d’un réseau permet d’identifier les un groupe de machines qui communiquent entre elles important Notion de masques de sous réseau Plus le nombre de réseaux possibles est grand plus le nombre d’hôtes sera petit La taille du netid (nombre de réseaux possibles) dépend du masque de sous réseau. Détermination de l’adresse du sous réseau à partir de l’IP d’une machine 1 ) Transcoder de Décimal en Binaire l’adresse de la machine (IP) 2 ) Transcoder de Décimal en Binaire le masque de sous réseau 3 ) Effectuer un ET logique bit à bit entre l’IP machine et le masque 4 ) Transcoder le résultat en code décimal, vous obtenez l’adresse (IP) du sous réseau Remarque : un masque est constitué d’une suite continue de 1 suivie d’une suite continue de 0 sur 4 octets Exemple : (11111111 0000)2 soit (255 0 0)dec. Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

ADRESSAGE D’UN RÉSEAU Identification adressage d’une machine. Rappel L’adresse d’un réseau permet d’identifier les un groupe de machines qui communiquent entre elles a b axb 0 0 1 1 1 important Exemples : Adresse IP : 192. 168. 0. 1 (dec) Masque de sous réseau : 255. 0 (dec) Adresse IP : 1100 0000. 1010 1000. 0000 0001(bin) ET (bit à bit) Masque : 1111. 0000 (bin) 1100 0000. 1010 1000. 0000 Adresse réseau : 192. 168. 0. 0 Le nombre de 1 du masque détermine la part de l’adresse machine réservée à l’identification du réseau. On pourra retrouver la notation suivante : 192. 168. 0. 1/24 Ou 24 représente le nombre de bits attribués au numéro de réseau. Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. ADRESSAGE D’UN RÉSEAU L’adresse d’un réseau permet d’identifier les un groupe de machines qui communiquent entre elles Détermination de l’adresse d’un réseau Plus le numéro de réseau est grand plus le nombre d’hôtes sera petit La taille du netid dépend du masque de sous réseau. Exemples : Adresse IP (machine): 171. 242. 177. 109 (dec) Ou 171. 242. 177. 109 / 16 Masque de sous réseau : 255. 0. 0 (dec) Adresse IP : 1010 1011. 1111 0010. 1011 0001. 0110 1101(bin) Masque : 1111. 0000 (bin) 1010 1011. 1111 0010. 0000 Adresse réseau : 171. 242. 0. 0 ET (bit à bit) Remarque : La valeur 255 dec dans un masque correspond en binaire à la valeur 11112 , la réalisation d’un ET logique Bit à Bit avec l’octet de IP machine correspondant revient à recopier cet octet. Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. ADRESSAGE D’UN RÉSEAU L’adresse d’un réseau permet d’identifier les un groupe de machines qui communiquent entre elles Notion de masques de sous réseau La valeur 255 dec dans un masque correspond en binaire à la valeur 11112 La réalisation d’un ET logique Bit à Bit avec l’octet de IP machine correspondant revient à recopier cet octet Exemples : Réseau Hôte Adresse IP : 192. 168. 0. 1 adresse machine : 1 Masque de sous réseau : 255. 0 (en général composé de 255 ou 0) Réseau Hôte Adresse IP : 171. 242. 177. 109 Masque de sous réseau : 255. 0. 0 Identification d’une machine Adressage d’une machine Masques de sous réseaux Adresse machine : 177. 109 Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. ADRESSAGE D’UN RÉSEAU L’adresse d’un réseau permet d’identifier les un groupe de machines qui communiquent entre elles Détermination de l’adresse d’un sous réseau Cas ou le nombre de bits attribués au numéro de sous réseau n’est pas un multiple de 8. Exemples : Adresse IP (machine): 171. 242. 177. 109 /18 (dec) Masque de sous réseau : 1111. 1100 0000 (bin) : 255. 192. 0 (dec) ET (bit à bit) Adresse IP : 1010 1011. 1111 0010. 1011 0001. 0110 1101(bin) Masque : 1111. 1100 0000 (bin) Adresse sous réseau : 1010 1011. 1111 0010. 1000 0000 Adresse sous réseau : 171. 242. 128. 0 Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. ADRESSAGE D’UN RÉSEAU L’adresse d’un réseau permet d’identifier les un groupe de machines qui communiquent entre elles Détermination de l’adresse d’un sous réseau Cas ou le nombre de bits attribués au numéro de sous réseau n’est pas un multiple de 8. exercice : Adresse IP (machine): 142. 202. 196. 5 /19 (dec) Masque de sous réseau : (1111 1110 0000 bin) 0000 255 0 (dec) Masque de sous réseau 255 224 ET (bit à bit) Adresse IP : (machine) : 1000 1110 1100 1010 1100 0000 0101(bin) Masque : 1111. 1110 0000 (bin) Adresse sous réseau : 1000 1110 1100 1010 1100 0000 (bin) 142 192 Adresse sous réseau : 202 0 (dec) Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. CLASSES D’ADRESSES IP La classe d’adresses IP permet de définir le nombre de sous réseaux et le nombre d’hôtes accessibles Détermination de l’adresse d’un réseau Plus le numéro de réseau est grand plus le nombre d’hôtes sera petit La taille du netid dépend du masque de sous réseau. Classe Masque Adresses réseau Nombre de réseaux important Nombre d’hôtes par réseau A 255. 0. 0. 0 1. 0. 0. 0 à 126. 255 126 16777214 B 255. 0. 0 128. 0. 0. 0 à 191. 255 16384 65534 C 255. 0 192. 0. 0. 0 à 223. 255 2097152 254 D 240. 0 224. 0. 0. 0 - 239. 255 adresses uniques E non défini 240. 0 - 255 adresses uniques Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. PLAGES D’ADRESSES UTILISABLES En fonction du masque de sous réseau, un nombre défini d’adresses restent accessibles (nombre d’hôtes) Détermination du nombre d’adresses utilisables d’un réseau Exemples : Hôtes Adresse réseau : 192. 168. 0. 0 (dec) Masque de sous réseau : 255. 0 (dec) 1 octet est attribué à l’adressage soit 1111 (bin) ce qui offre 256 possibilités ( de 0 à 255). Cependant 2 adresses sont inutilisables : • La première adresse : c’est l’adresse du réseau 192. 168. 0. 0 • La dernière adresse : c’est l’adresse de diffusion (broadcast) qui permet de diffuser des informations simultanément à toutes les hôtes du réseau 192. 168. 255 Il reste dans cet exemple 256 – 2 = 254 adresses utilisables (hôtes) De 192. 168. 0. 1 à 192. 168. 0. 254 Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. EXERCICE 1 Soit l’adresse IP suivante : 172. 128. 10. 5 /18 Soit le masque de sous réseau suivant : 255. 192. 0 1. 2. 3. 4. Déterminer l’adresse réseau Déterminer le nombre d’adresses utilisables Déterminer l’adresse de broadcast du réseau Donner la plage adressable du réseau Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. EXERCICE 2 Entourer la partie concernée Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. EXERCICE 2 Entourer la partie concernée Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. EXERCICE 3 Entourer la partie concernée Identification d’une machine Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses

Identification adressage d’une machine. EXERCICE 3 Entourer la partie concernée ok ok Identification d’une machine ok ok Adressage d’une machine Masques de sous réseaux Adressage d’un réseau Classes d’adresses IP Plages d’adresses
