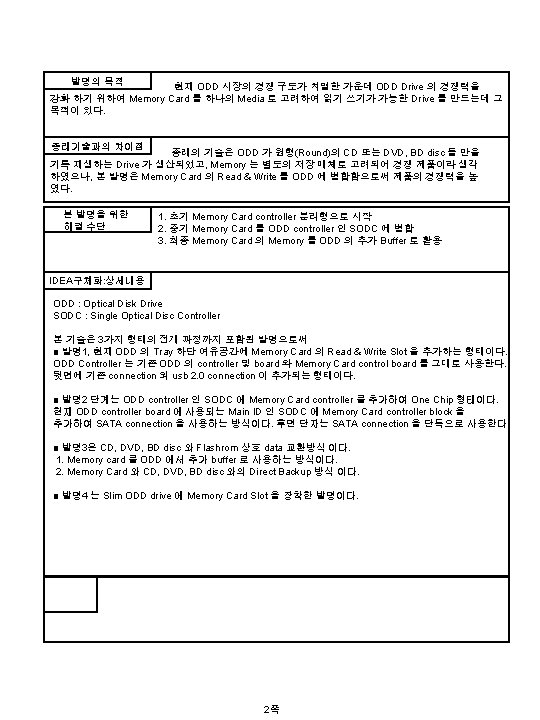

IDEA 1 1 ODD PATA drive PATA connector

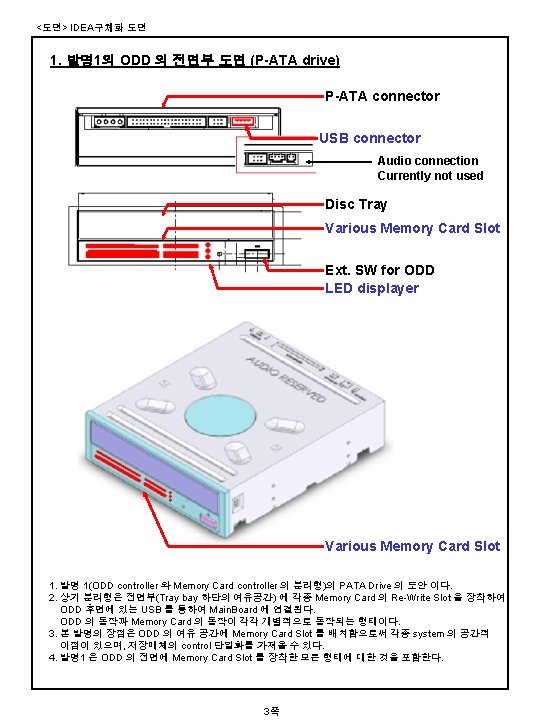

<도면> IDEA구체화 도면 1. 발명1의 ODD 의 전면부 도면 (P-ATA drive) P-ATA connector USB connector Audio connection Currently not used Disc Tray Various Memory Card Slot Ext. SW for ODD LED displayer Various Memory Card Slot 1. 발명 1(ODD controller 와 Memory Card controller 의 분리형)의 PATA Drive 의 도안 이다. 2. 상기 분리형은 전면부(Tray bay 하단의 여유공간) 에 각종 Memory Card 의 Re-Write Slot 을 장착하여 ODD 후면에 있는 USB 를 통하여 Main. Board 에 연결된다. ODD 의 동작과 Memory Card 의 동작이 각각 개별적으로 동작되는 형태이다. 3. 본 발명의 장점은 ODD 의 여유 공간에 Memory Card Slot 를 배치함으로써 각종 system 의 공간적 이점이 있으며, 저장매체의 control 단일화를 가져올 수 있다. 4. 발명1 은 ODD 의 전면에 Memory Card Slot 를 장착한 모든 형태에 대한 것을 포함한다. 3쪽

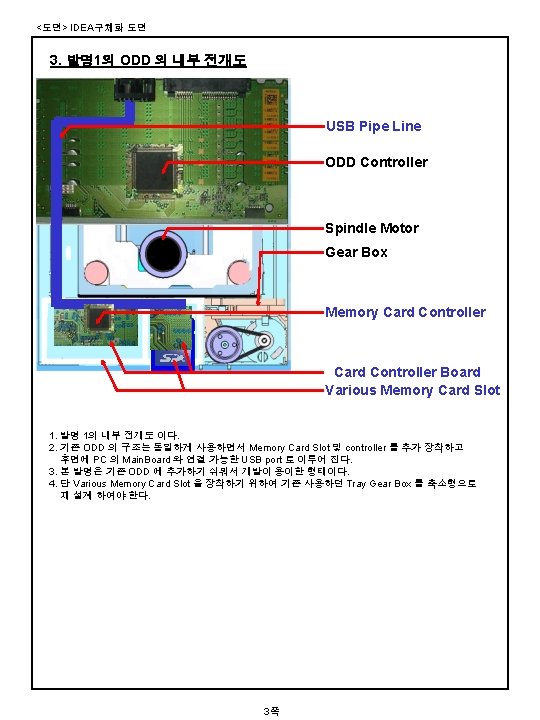

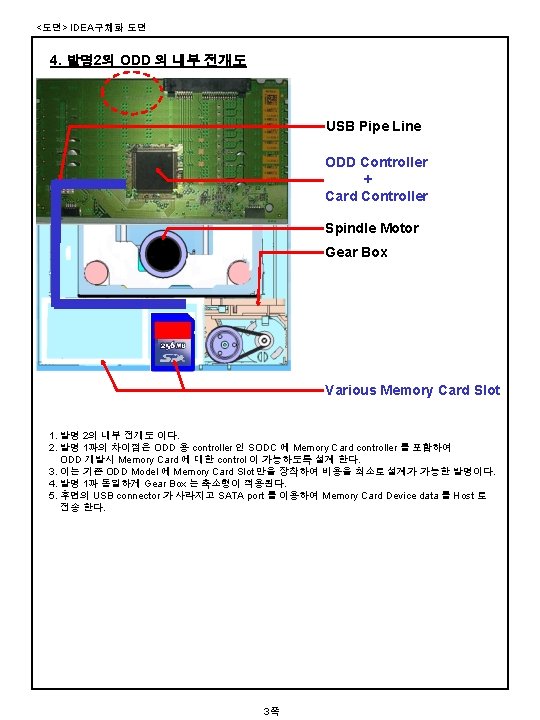

<도면> IDEA구체화 도면 4. 발명2의 ODD 의 내부 전개도 USB Pipe Line ODD Controller + Card Controller Spindle Motor Gear Box Various Memory Card Slot 1. 발명 2의 내부 전개도 이다. 2. 발명 1과의 차이점은 ODD 용 controller 인 SODC 에 Memory Card controller 를 포함하여 ODD 개발시 Memory Card 에 대한 control 이 가능하도록 설계 한다. 3. 이는 기존 ODD Model 에 Memory Card Slot 만을 장착하여 비용을 최소로 설계가 가능한 발명이다. 4. 발명 1과 동일하게 Gear Box 는 축소형이 적용된다. 5. 후면의 USB connector 가 사라지고 SATA port 를 이용하여 Memory Card Device data 를 Host 로 전송 한다. 3쪽
