ICVirtuoso 2013 321 Layout Chip Mask Die wafer

模拟IC版图设计软件-Virtuoso 2013年 3月21日

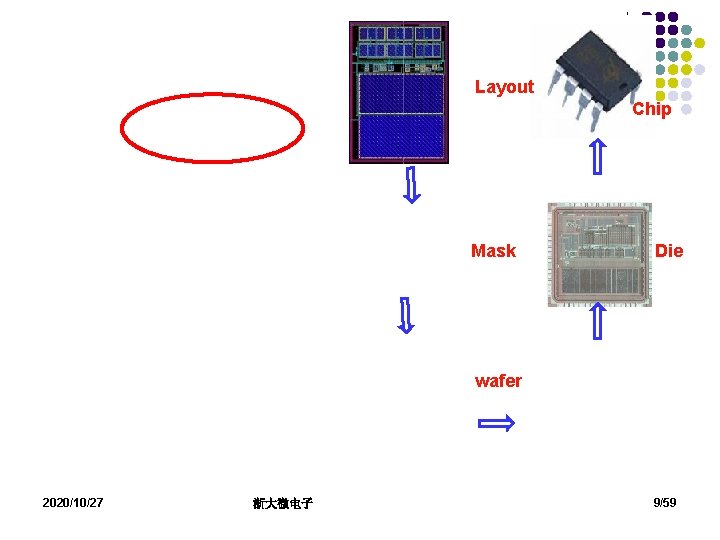

Layout Chip Mask Die wafer 2020/10/27 浙大微电子 9/59

2020/10/27 浙大微电子 10/59

2020/10/27 浙大微电子 11/59

2020/10/27 浙大微电子 12/59

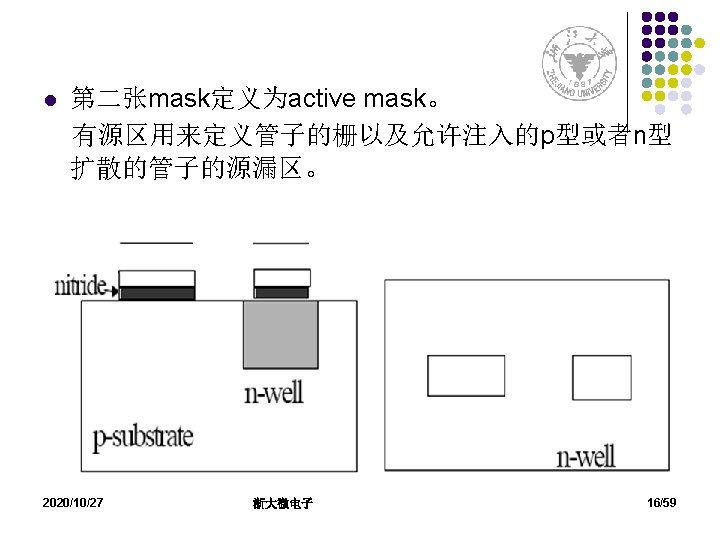

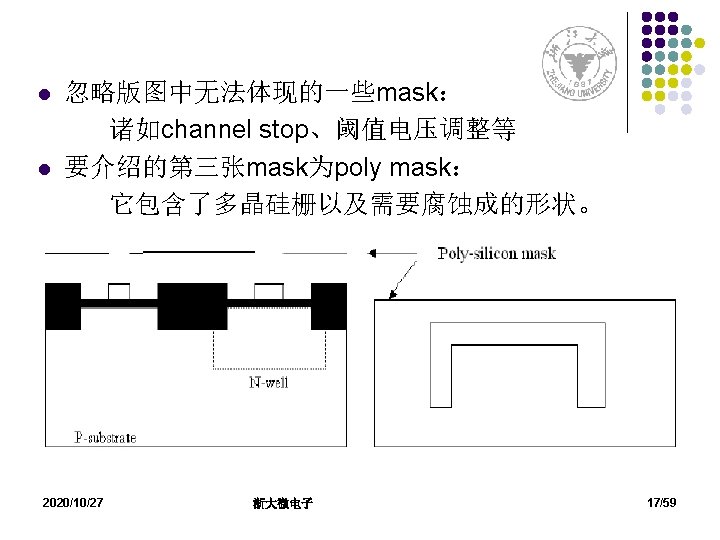

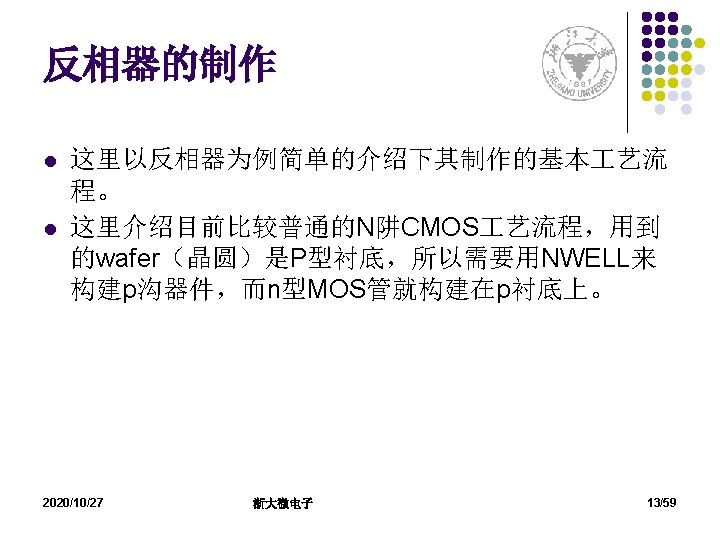

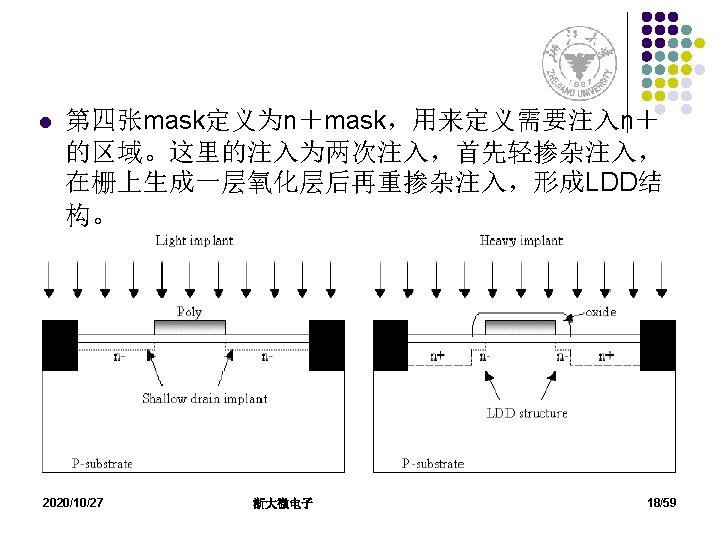

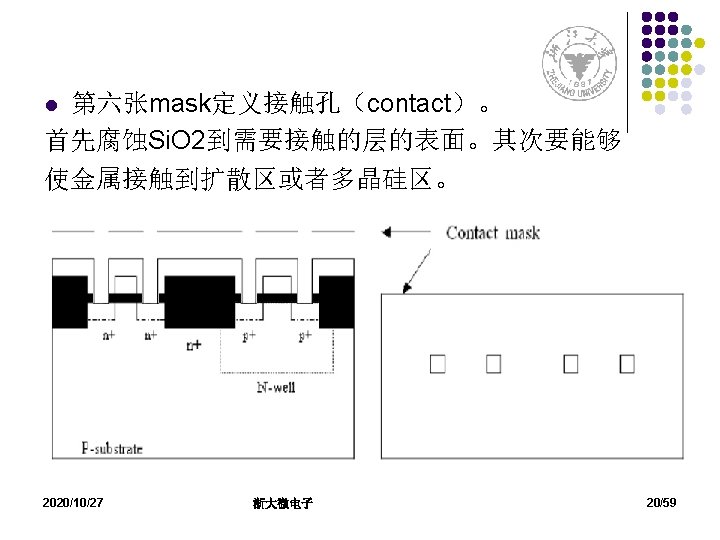

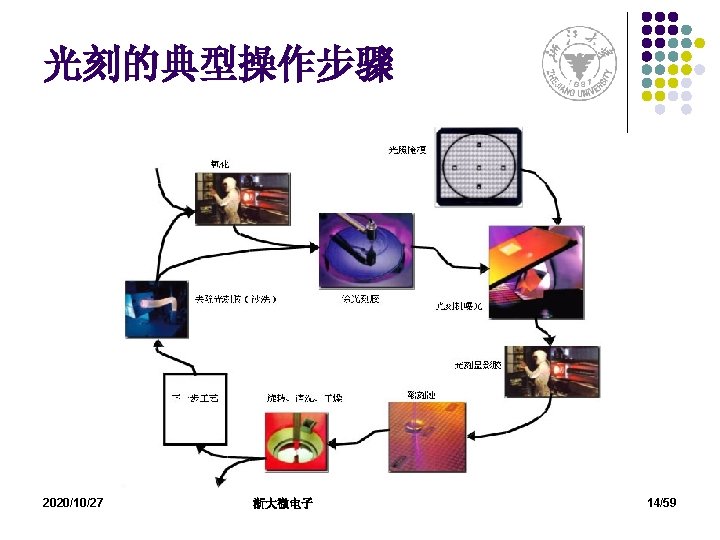

2020/10/27 浙大微电子 24/59

2020/10/27 浙大微电子 25/59

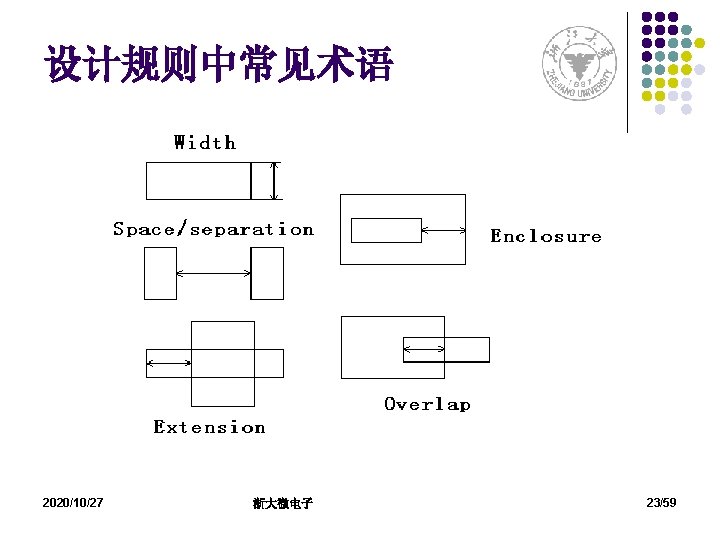

A 1 : Active-Active Spacing A 2 : Metal Width A 3 : Metal-Metal Spacing A 4 : Enclosure of Contact by Active A 5 : Poly-Active Spacing A 6 : Active-Well Spacing A 7 : Enclosure of Active by Well A 8 : Poly-Poly Spacing 2020/10/27 浙大微电子 26/59

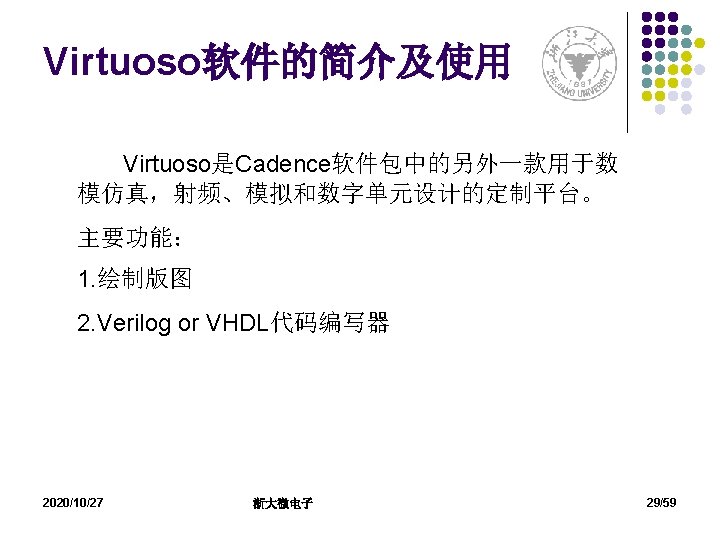

Virtuoso软件的简介及使用 l l l 进入要启动软件的目录 cd fsk_modulator(自己起的名 字) source /opt/demo/cdsmmsim 7_cal 11. env icfb& 2020/10/27 浙大微电子 30/59

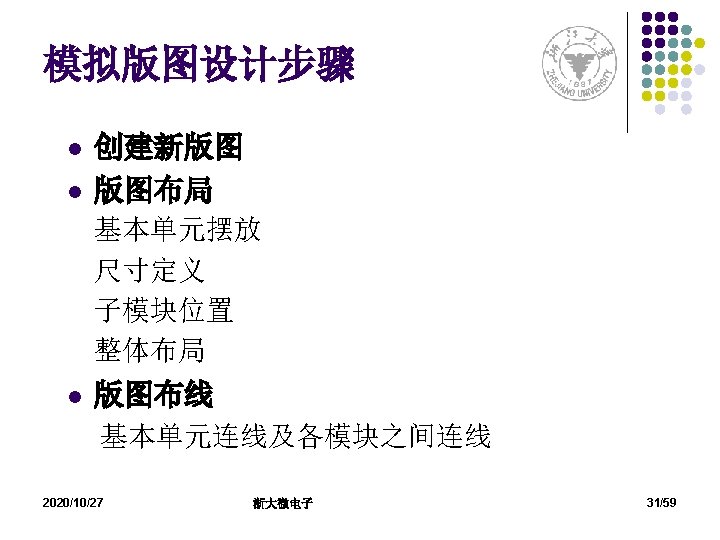

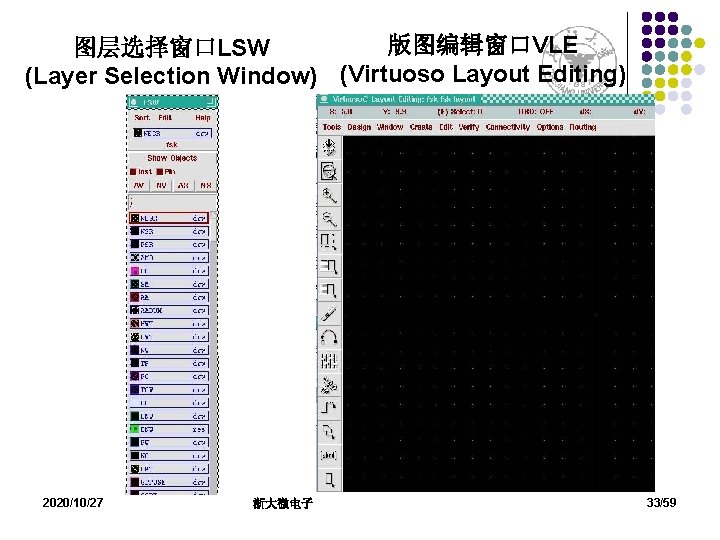

版图编辑窗口VLE 图层选择窗口LSW (Layer Selection Window) (Virtuoso Layout Editing) 2020/10/27 浙大微电子 33/59

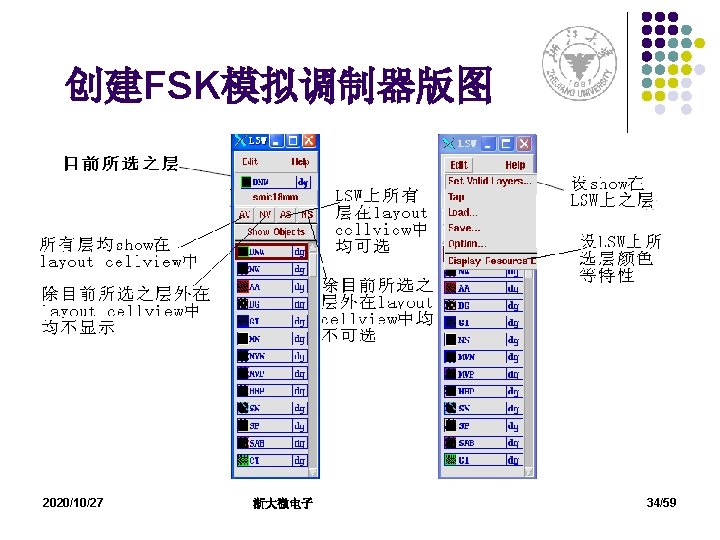

2020/10/27 浙大微电子 35/59

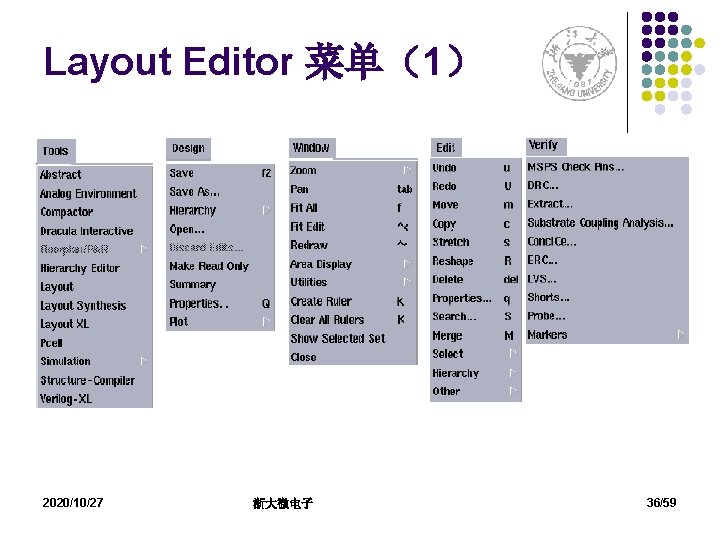

Layout Editor 菜单（1） 2020/10/27 浙大微电子 36/59

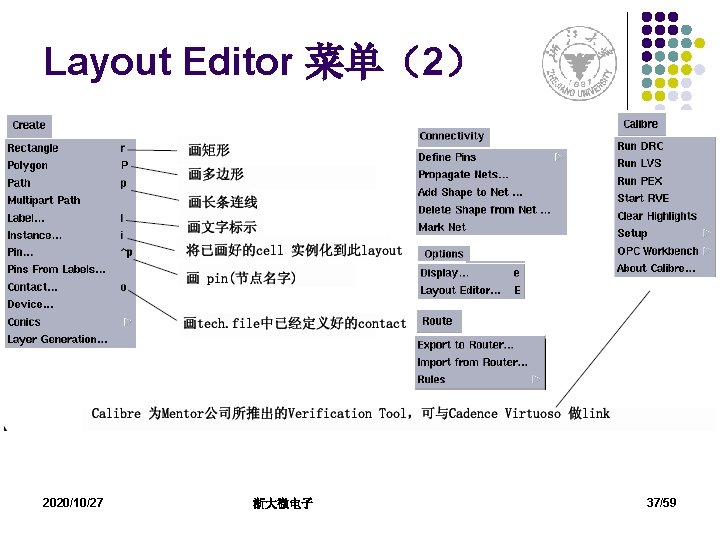

Layout Editor 菜单（2） 2020/10/27 浙大微电子 37/59

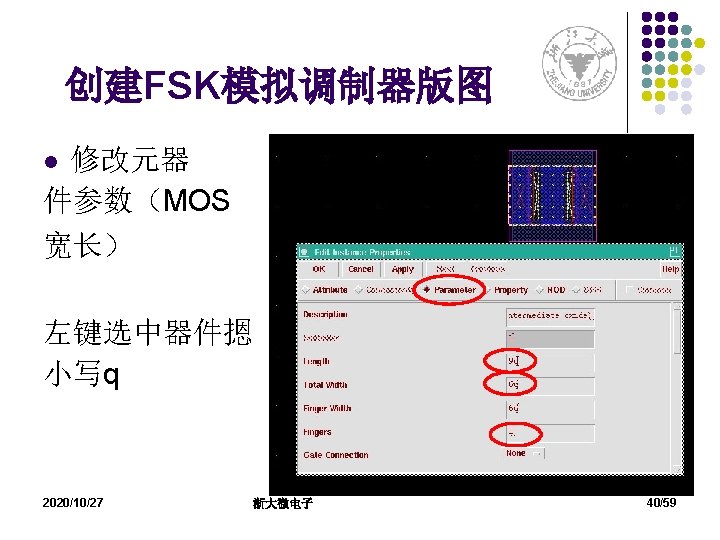

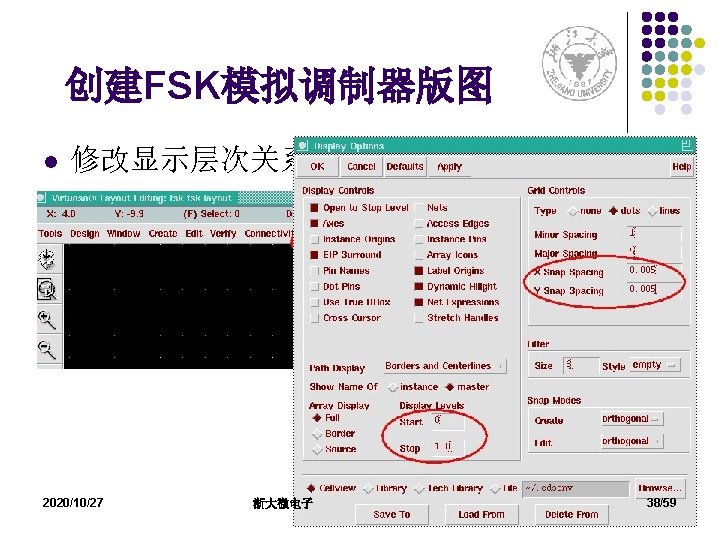

2020/10/27 浙大微电子 46/59

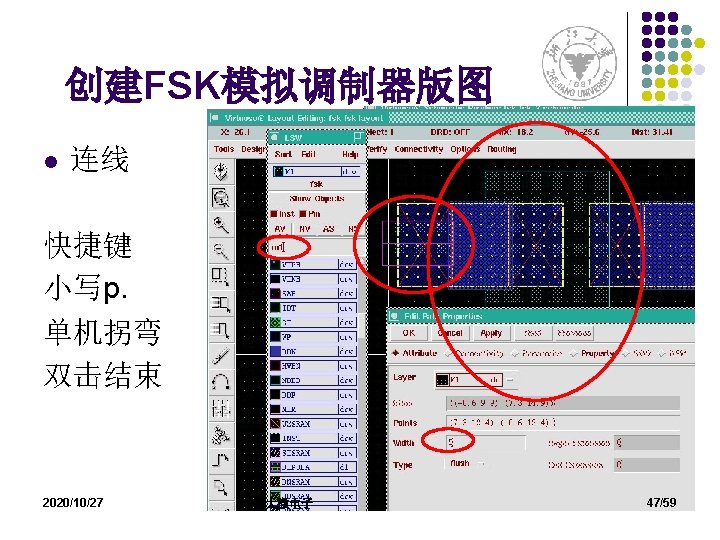

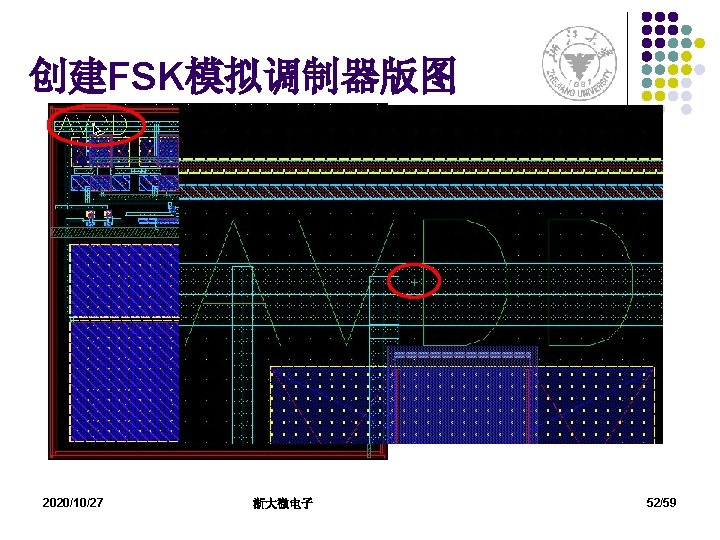

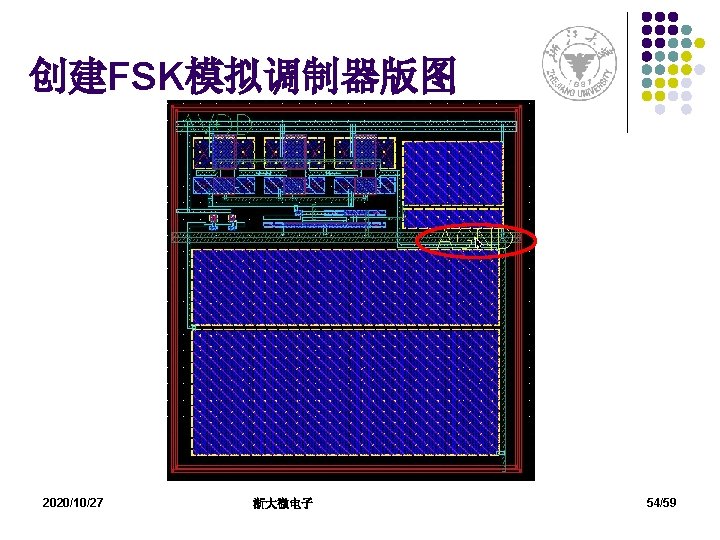

创建FSK模拟调制器版图 l Contact 引线孔/接触孔 CT: M 1 -AA M 1 -GT M 1 -NW M 1 -SN M 1 -SP M 1 -SUB 2020/10/27 浙大微电子 48/59

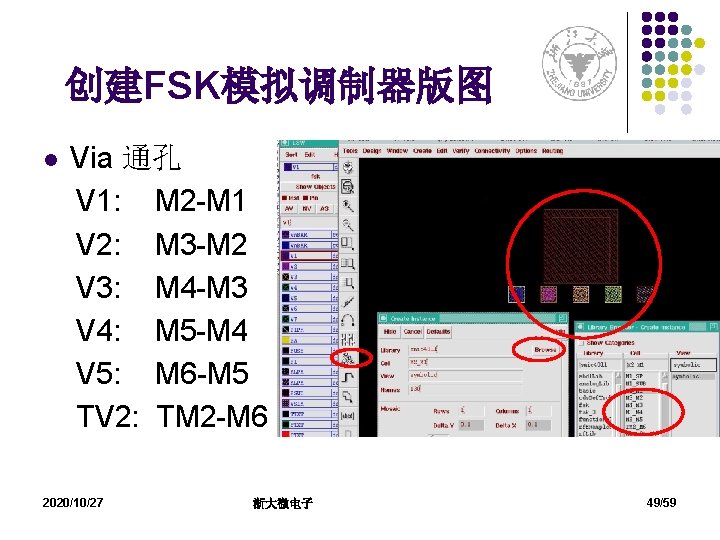

创建FSK模拟调制器版图 l Via 通孔 V 1: M 2 -M 1 V 2: M 3 -M 2 V 3: M 4 -M 3 V 4: M 5 -M 4 V 5: M 6 -M 5 TV 2: TM 2 -M 6 2020/10/27 浙大微电子 49/59

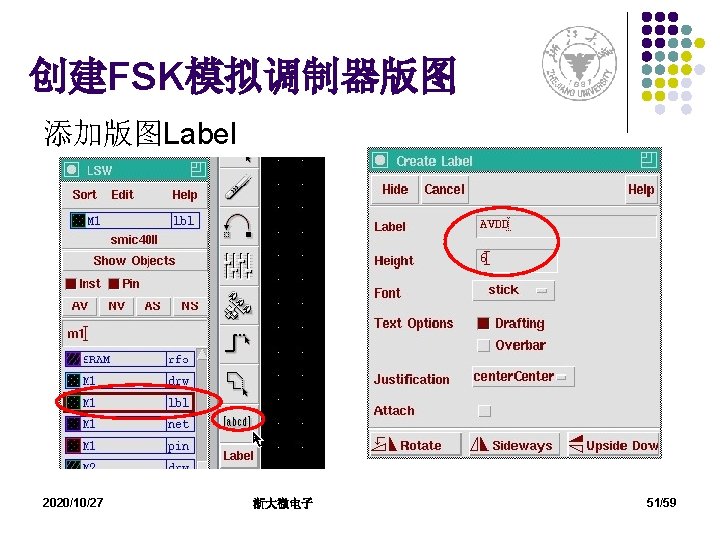

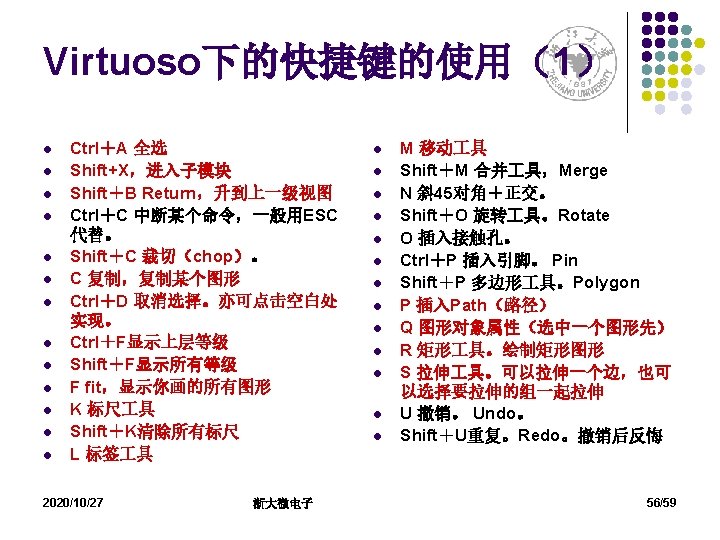

THANK YOU! 2020/10/27 浙大微电子 59/59
