ICT Architectures 5 b – Enterprise Architecture examples and cases Bas Kruiswijk | Leiden February 28, 2017 1

Operating Model • The desired level of business process integration and business process standardization for delivering goods and services to customers. - Integration = the extent to which business units share data - standardization = the extent to which business units will perform the same processes the same way • Focus on the operating model rather than on individual business strategies, for better guidance for developing ICT capabilities 2

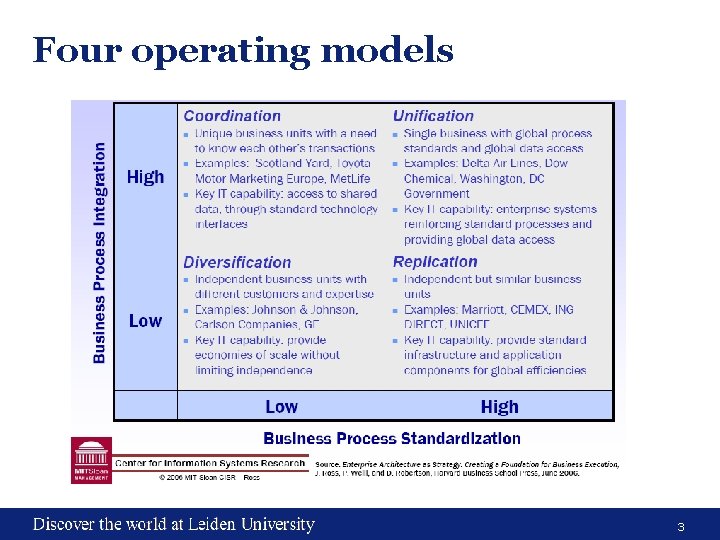

Four operating models 3

Enterprise architecture • The organizing logic for business process and IT infrastructure capabilities reflecting the integration and standardization requirements of the firm’s operating model • Long-term view of a company’s processes, systems and technologies so that individual projects can build capabilities – not just fulfill immediate needs 4

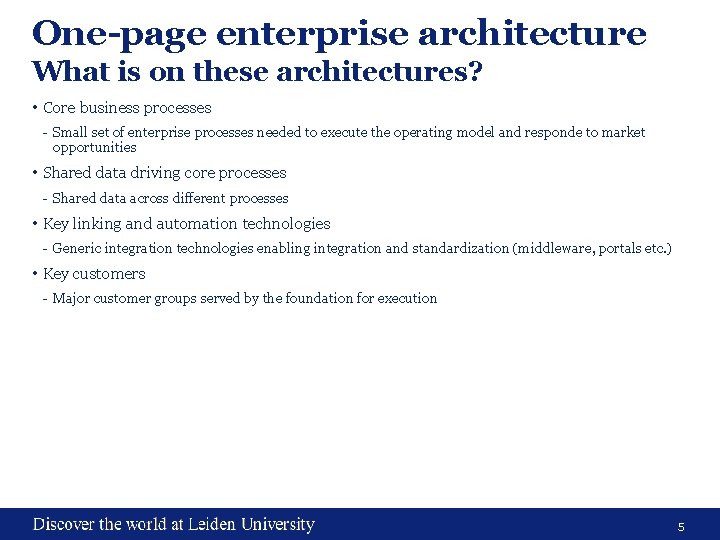

One-page enterprise architecture What is on these architectures? • Core business processes - Small set of enterprise processes needed to execute the operating model and responde to market opportunities • Shared data driving core processes - Shared data across different processes • Key linking and automation technologies - Generic integration technologies enabling integration and standardization (middleware, portals etc. ) • Key customers - Major customer groups served by the foundation for execution 5

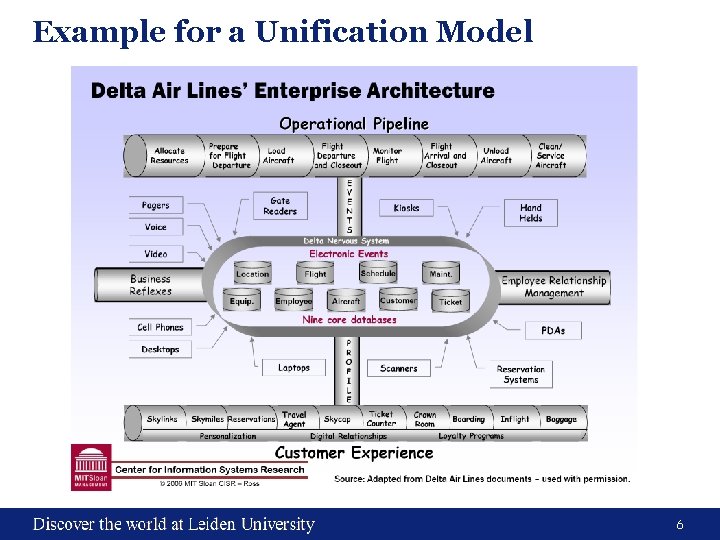

Example for a Unification Model 6

Example for a Diversification Model 7

Example for a Coordination Model 8

Example for a Replication Model 9

Enterprise Architecture examples 10

Example of a business architecture 11

Example of an information architecture (1) Presentatie & Communicatielaag Internet Extranet Intranet e-mail Kerngegevens Personeels administratie Kennis bank Relatie beheer Uren Medewerkers Relaties administratie Projecten Objecten Project administratie planning Grondexploitatie Administratie Objecten beheer Kantoor automatisering Representa. Kartografie vormen object Specifieke toepassingen Gebouwen. Planexploitatie Administratie Erfpacht administratie Rekenmodel Eindwaarde variant 1 Eindwaarde variant 2 Eindwaarde variant 3 Risicocalculatie Scenarioplanning Onroerend goed administratie Financiële administratie Planning & control Post registratie Actuele documenten Documentflow Archief 12

Example of an information architecture (2) 13

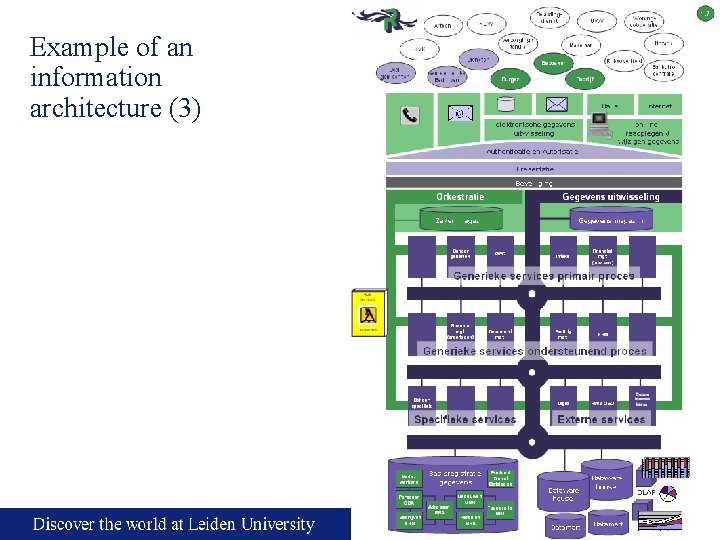

Example of an information architecture (3) 14

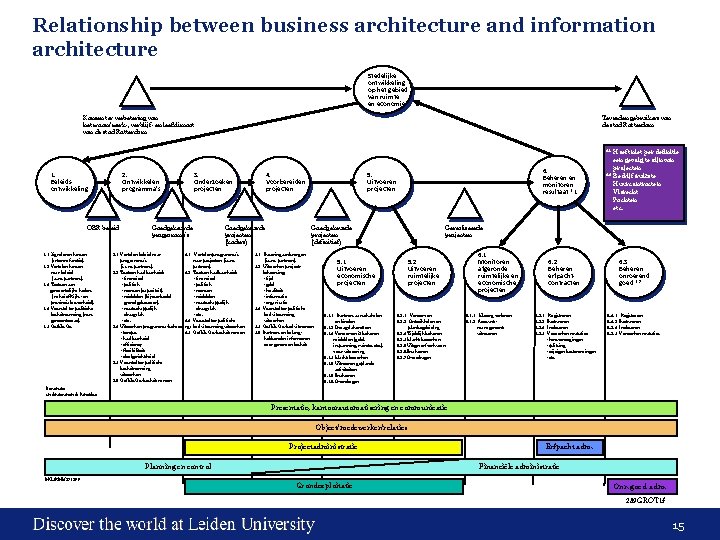

Relationship between business architecture and information architecture Stedelijke ontwikkeling op het gebied van ruimte en economie Tevreden gebruikers van de stad Rotterdam Kansen ter verbetering van het woon/werk-, verblijf- en leefklimaat van de stad Rotterdam 1. Beleidsontwikkeling 2. Ontwikkelen programma’s OBR beleid 1. 1 Signaleren kansen (antennefunctie) 1. 2 Vertalen kansen naar beleid (i. s. m. partners) 1. 3 Toetsen aan gemeentelijke kaders (inclusief Rijks- en provinciale overheid) 1. 3 Voorstel ter politieke besluitvorming (m. n. gemeenteraad) 1. 4 Go/No Go 3. Onderzoeken projecten Goedgekeurde programma’s 2. 1 Vertalen beleid naar 3. 1 programma’s (i. s. m. partners) 2. 2 Toetsen haalbaarheid: 3. 2 - financieel - politiek - mensen (capaciteit) - middelen (bijvoorbeeld grond gebouwen) - maatschappelijk draagvlak - etc. 3. 3 2. 3 Uitwerken programma-beheersing: - tempo 3. 4 - haalbaarheid - efficiency - flexibiliteit - doelgerichtheid 2. 4 Voorstel ter politieke besluitvorming uitwerken 2. 5 Go/No Go-besluit nemen 4. Voorbereiden projecten Goedgekeurde projecten (kaders) Vertalen programma’s naar projecten (i. s. m. partners) Toetsen haalbaarheid: - financieel - politiek - mensen - middelen - maatschappelijk draagvlak - etc. Voorstel ter politieke besluitvorming uitwerken Go/No Go-besluit nemen 6. Beheren en monitoren resultaat *1 5. Uitvoeren projecten Gerealiseerde projecten Goedgekeurde projecten (definitief) 4. 1 Fasering aanbrengen (i. s. m. partners) 4. 2 Uitwerken projectbeheersing: - tijd - geld - kwaliteit - informatie - organisatie 4. 3 Voorstel ter politieke besluitvorming uitwerken 4. 4 Go/No Go-besluit nemen 4. 5 Partners en belanghebbenden informeren over genomen besluit 5. 1 Uitvoeren economische projecten 5. 1. 1 Partners aanschakelen en binden 5. 1. 2 Draagvlak creëren 5. 1. 3 Verwerven & beheren middelen (geld, inspanning, ruimte, etc. ) voor uitvoering 5. 1. 4 Markt bewerken 5. 1. 5 Uitvoeren geplande activiteiten 5. 1. 5 Evalueren 5. 1. 6 Overdragen *1 Hoeft niet per definitie een gevolg te zijn van projecten 2 * Bedrijfsruimte Huurcontracten Visrecht Pachten etc. 5. 2 Uitvoeren ruimtelijke projecten 5. 2. 1 Verwerven 5. 2. 2 Ontwikkelen en planbegeleiding 5. 2. 3 Tijdelijk beheren 5. 2. 4 Markt bewerken 5. 2. 5 Uitgeven/verhuren 5. 2. 6 Evalueren 5. 2. 7 Overdragen 6. 1 Monitoren afgeronde ruimtelijke en economische projecten 6. 1. 1 Nazorg verlenen 6. 1. 2 Accountmanagement uitvoeren 6. 2 Beheren erfpachtcontracten 6. 2. 1 6. 2. 2 6. 2. 3 6. 2. 4 Registreren Factureren Indexeren Verwerken mutaties: - heroverwegingen - splitsing - wijzigen bestemmingen - etc. 6. 3 Beheren onroerend goed * 2 6. 3. 1 6. 3. 2 6. 2. 3 6. 2. 4 Registreren Factureren Indexeren Verwerken mutaties Gewenste ondersteunende functies: Presentatie, kantoorautomatisering en communicatie Object/medewerker/relaties Projectadministratie Planning en control Erfpacht adm. Financiële administratie PKL/RPE/271299 Grondexploitatie Onr. goed adm. 289 GROT 1 f 15

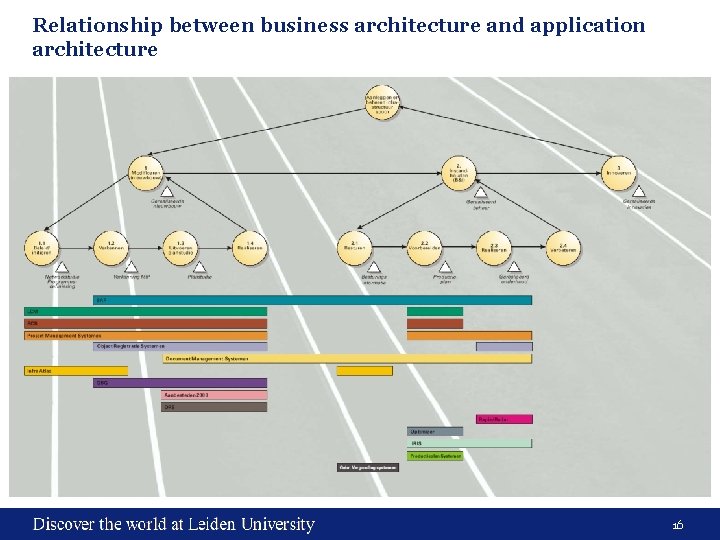

Relationship between business architecture and application architecture 16

Presentatie & Communicatielaag Relatie tussen informatie- en applicatiearchitectuur Internet Extranet Intranet e-mail Kerngegevens Personeels administratie Kennis bank Relatie beheer Uren Medewerkers Relaties administratie Projecten Objecten Project administratie Project planning Grondexploitatie Administratie Objecten beheer Kantoor automatisering Representa. Kartografie vormen object Specifieke toepassingen Gebouwen. Planexploitatie Administratie Erfpacht administratie Rekenmodel Eindwaarde variant 1 Eindwaarde variant 2 Eindwaarde variant 3 Risicocalculatie Scenarioplanning Onroerend goed administratie Financiële administratie Planning & control Post registratie Actuele documenten Documentflow Archief 17

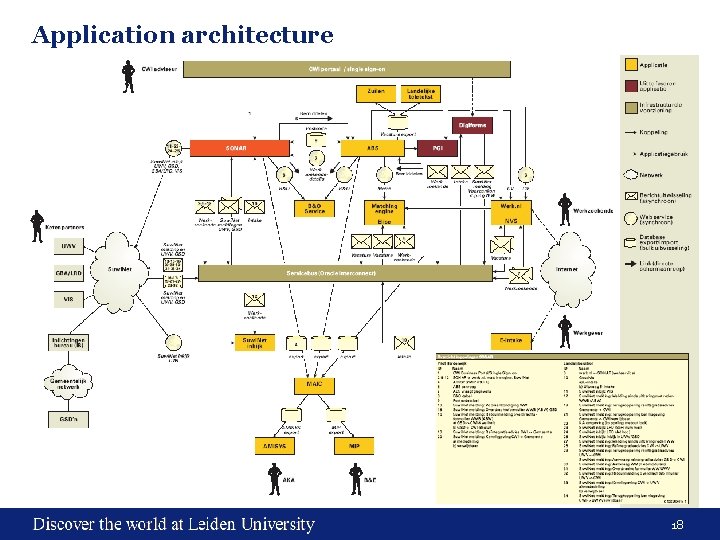

Application architecture 18

Archi. Mate • Formal language • Integrates the different architectural domains 19

ICT Architectures 5 b – Enterprise Architecture examples and cases 20
