ICP-MS Inductively coupled plasma – mass spectrometry Spektrometria mas z plazmą sprzężoną indukcyjnie
Cechy techniki ICP-MS: • • • Analiza wielopierwiastkowa podczas jednego pomiaru Rozróżnianie izotopów Bardzo niskie granice wykrywalności Wysoka precyzja i czułość Szeroki zakres liniowy (ok. 9 rzędów wielkości) Próbki o różnorodnych matrycach: – ciekłe (analiza wprost, chromatografia, FIAS) – stałe (ablacja laserowa) • Małe zużycie próbki (1 -5 m. L) • Analiza specjacyjna • Metoda definitywna – rozcieńczenia izotopowe (isotope dilution, IDMS) • Duża przepustowość próbek
Ograniczenia ICP-MS: • Konieczność rozcieńczania próbek o bogatej matrycy (maksymalnie kilka % rozpuszczonych soli, kwasu), chyba że zastosuje się specjalne systemy wprowadzania próbki • Zatykanie rozpylacza i stożków po wprowadzeniu próbek organicznych i z dużą zawartością soli • Konieczność długiego płukania układu wprowadzania próbki po niektórych próbkach • Wysoka cena
Budowa spektrometru ICP-MS: • Układ wprowadzania próbki • Źródło jonów (plazma indukcyjnie wzbudzona ICP) • Interfejs (transport jonów z regionu ciśnienia atmosferycznego do regionu próżni) • Optyka jonowa (transport jonów ze źródła do analizatora mas) • Komora kolizyjna/reakcyjna DRC • Analizator mas • Detektor
Stosunek masy do ładunku m/z 40 Ca – atom obojętny 40 Ca 1+ m/z = 40/1 = 40 40 Ca 2+ m/z = 40/2 = 20
Budowa spektrometru ICP-MS
Układ wprowadzania próbki Rozpylacz koncentryczny Mainharda kwarcowy Rozpylacz koncentryczny Mainharda teflonowy Komora mgielna cyklonowa Komora mgielna Scotta
Układ wprowadzania próbki Bez komory mgielnej Z komorą mgielną Komora mgielna cyklonowa Rozmiar kropel aerozolu (µm)
Palnik ICP – tworzenie plazmy
Palnik ICP – tworzenie plazmy
Palnik ICP –plazma
Palnik ICP – wydajność jonizacji
Interfejs - stożki Próbnik - Sampler Wykonane z: - Pt - Ni - Al Zgarniacz - Skimmer Transport jonów Plazma Ciśnienie atmosferyczne p ≈ 760 torr ok. 9 rzędów wielkości Optyka jonowa Wysoka próżnia p ≈ 10 -7 torr
Optyka jonowa
Komora reakcyjna/kolizyjna DRC

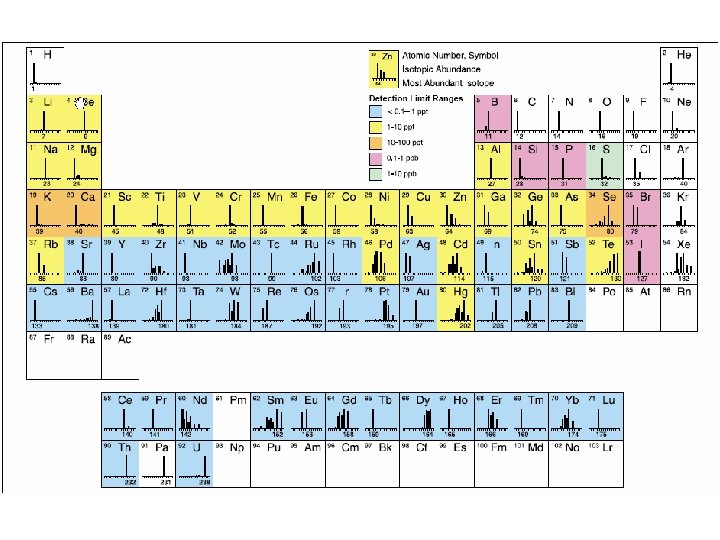

Wybór odpowiedniego izotopu Izotop Naturalna abundancja [%] Interferenty 50 V 0, 25 50 Ti, 50 Cr 51 V 99, 75 35 Cl 16 O, 34 S 16 O 1 H, 37 Cl 14 N, 52 Cr 69, 17 40 Ar 12 C 65 Cu 30, 83 65 SOOH 39 K 93, 26 38 Ar 1 H 40 Ca 96, 94 40 Ar 75 As 100 40 Ar 35 Cl 80 Se 49, 61 40 Ar 69 Ga 60, 11 138 Ba 2+ 36 Ar 14 N 1 H 2, 40 Ca 2
Analizator kwadrupolowy
Analizator kwadrupolowy Rozdzielczość ok. 300
Spektrometr wysokorozdzielczy HR-ICP-MS – High Resolution SF-ICP-MS – Sector Field (z podwójnym ogniskowaniem) Rozdzielczość do 10 000
Rozdzielczość analizatora mas
Rozdzielczość analizatora mas
Spektrometr mas czasu przelotu Time-Of-Flight ICP-TOF-MS Rozdzielczość do 10 000
Tandemowa spektrometria mas Potrójny kwadrupol ICP-QQQ-MS lub ICP-MS/MS Rozdzielczość ok. 300
Detektor Powielacz elektronów Detektor dwuzakresowy – Tryb Dual - Tryb impulsowy (niskie sygnały) - Tryb analogowy (wysokie sygnały)
Detektor
Optymalizacja
Optymalizacja Położenie palnika xy
Optymalizacja Napięcie na soczewce jonowej Lens, Autolens
Optymalizacja Moc plazmy
Tryb zbierania danych Peak hopping – w najwyższym punkcie sygnału Scanning – zakres mas wokół najwyższego punktu sygnału
