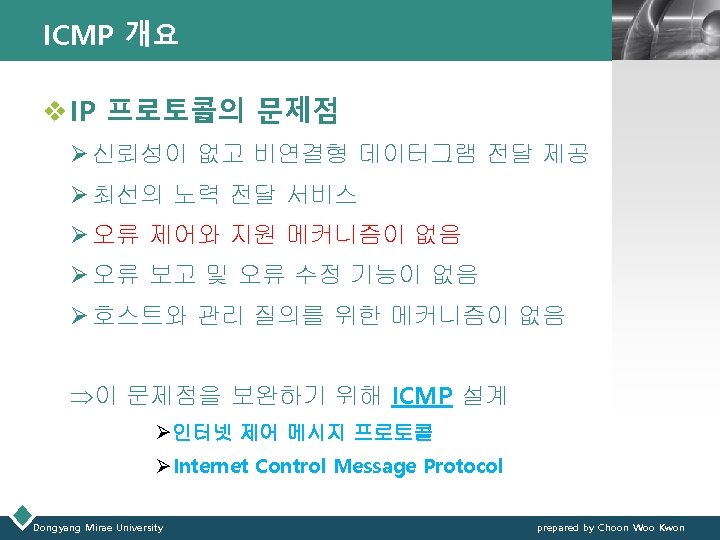

ICMP LOGO v ICMP 개요 v 메시지 유형 및 형식 v 오류 보고 v 질의 v ICMP (review) v Ping Test Dongyang Mirae University prepared by Choon Woo Kwon

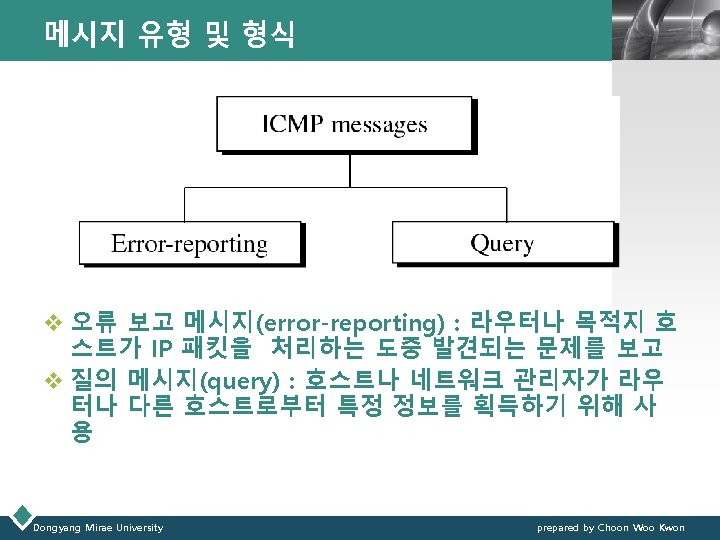

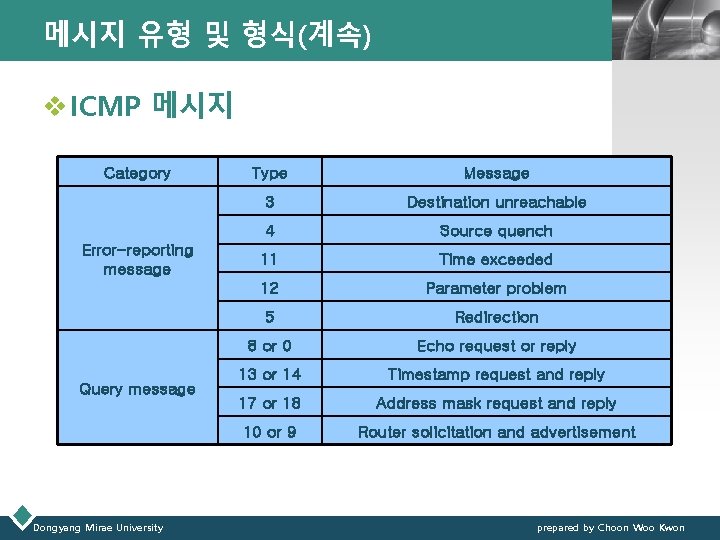

메시지 유형 및 형식(계속) LOGO v ICMP 메시지 Category Error-reporting message Query message Dongyang Mirae University Type Message 3 Destination unreachable 4 Source quench 11 Time exceeded 12 Parameter problem 5 Redirection 8 or 0 Echo request or reply 13 or 14 Timestamp request and reply 17 or 18 Address mask request and reply 10 or 9 Router solicitation and advertisement prepared by Choon Woo Kwon

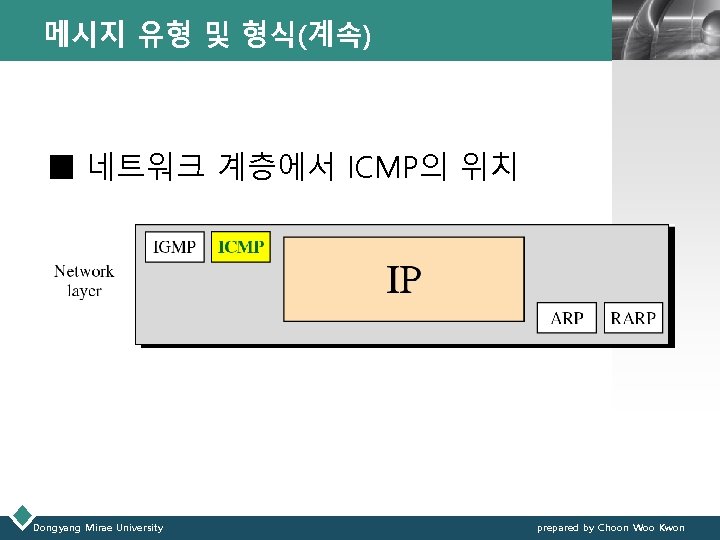

메시지 유형 및 형식(계속) LOGO ■ 네트워크 계층에서 ICMP의 위치 Dongyang Mirae University prepared by Choon Woo Kwon

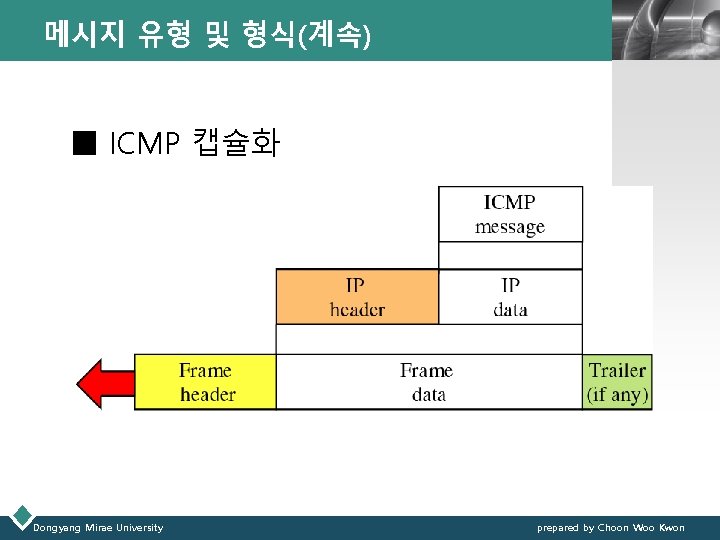

메시지 유형 및 형식(계속) LOGO ■ ICMP 캡슐화 Dongyang Mirae University prepared by Choon Woo Kwon

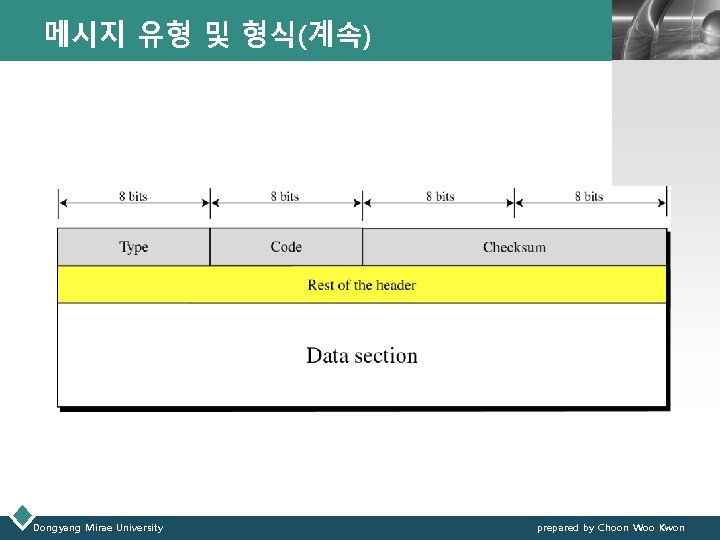

메시지 유형 및 형식(계속) Dongyang Mirae University LOGO prepared by Choon Woo Kwon

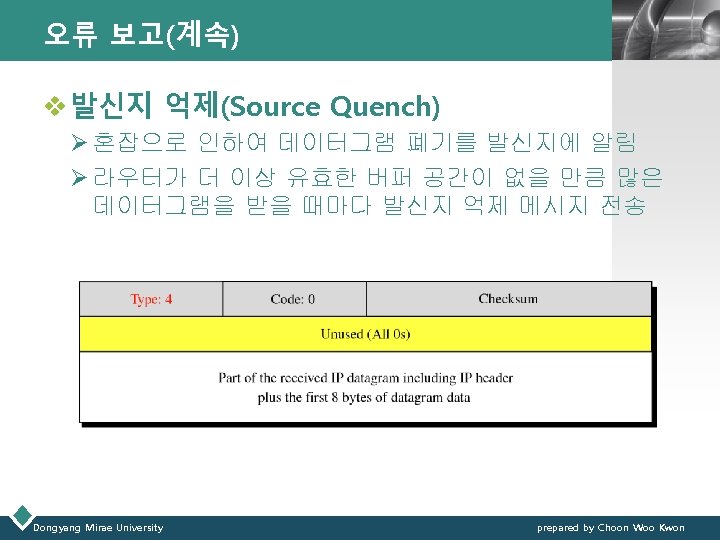

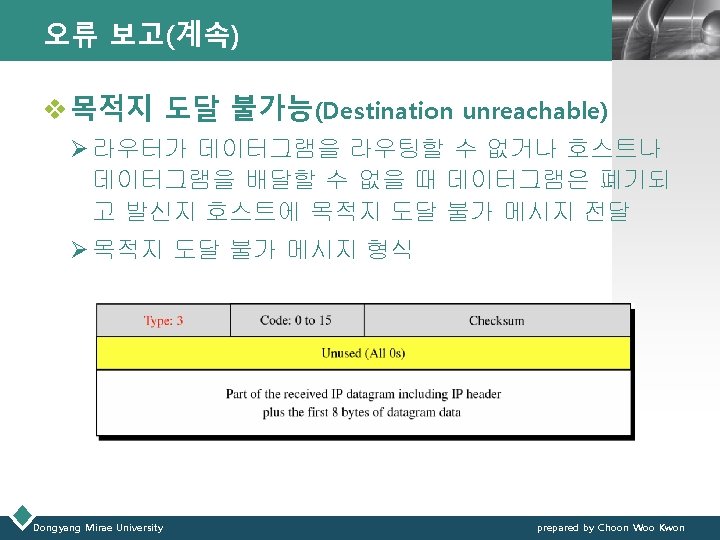

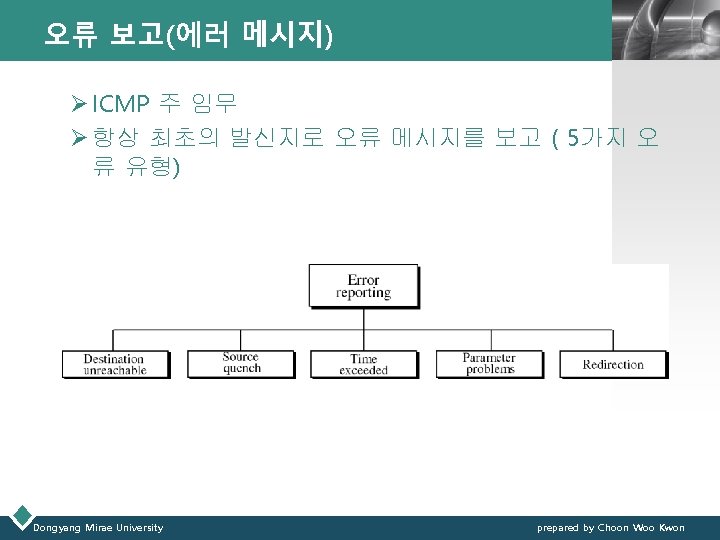

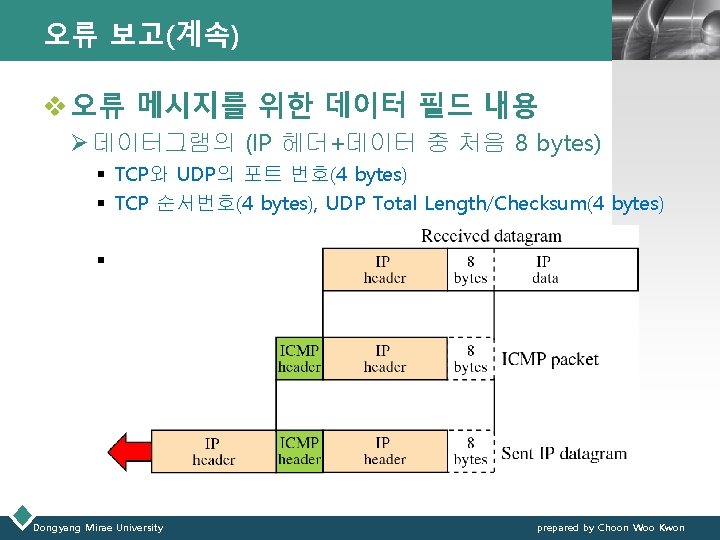

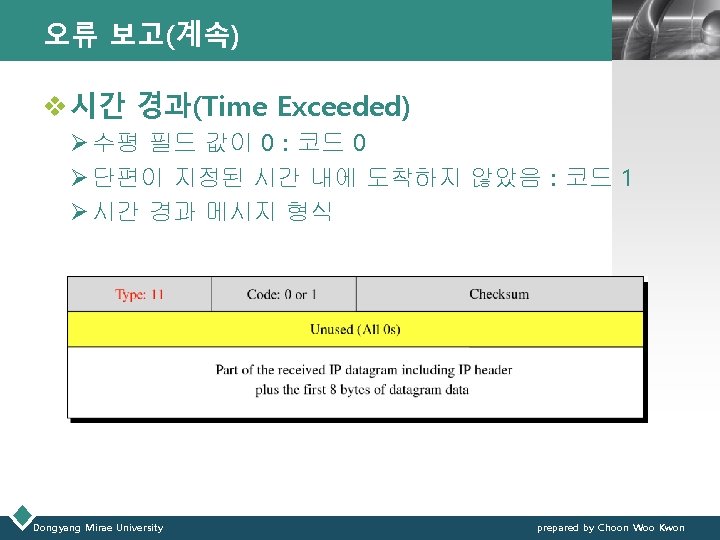

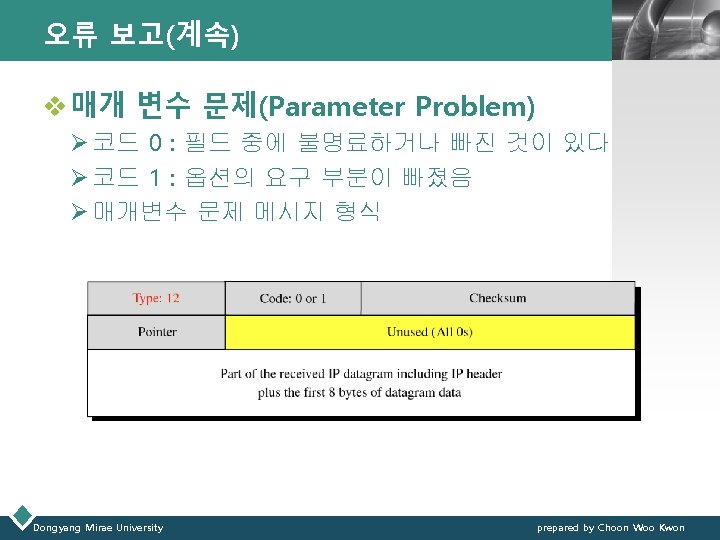

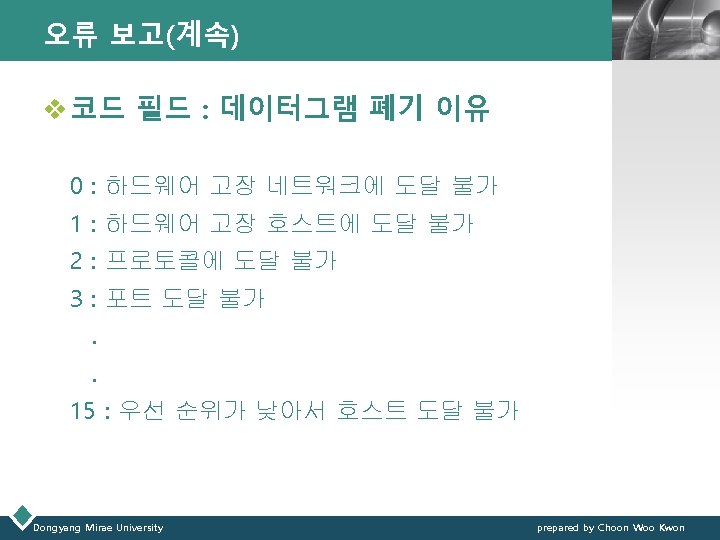

오류 보고(계속) LOGO v 오류 메시지를 위한 데이터 필드 내용 Ø 데이터그램의 (IP 헤더+데이터 중 처음 8 bytes) § TCP와 UDP의 포트 번호(4 bytes) § TCP 순서번호(4 bytes), UDP Total Length/Checksum(4 bytes) § 와 (TCP의) 순서 번호 Dongyang Mirae University prepared by Choon Woo Kwon

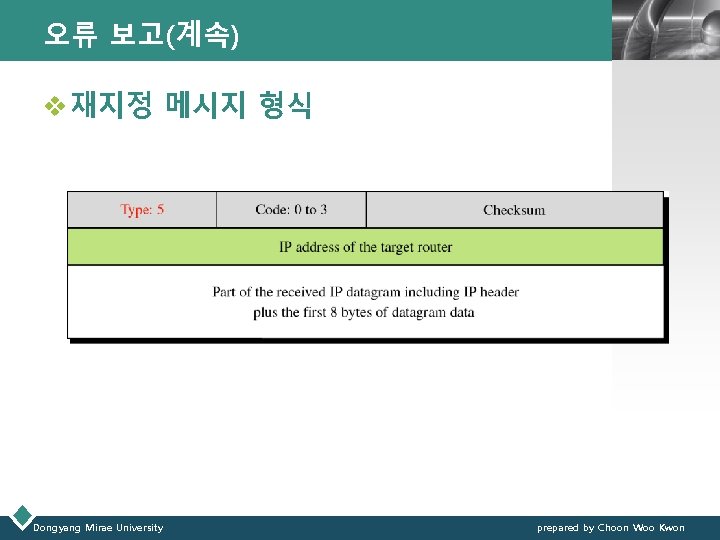

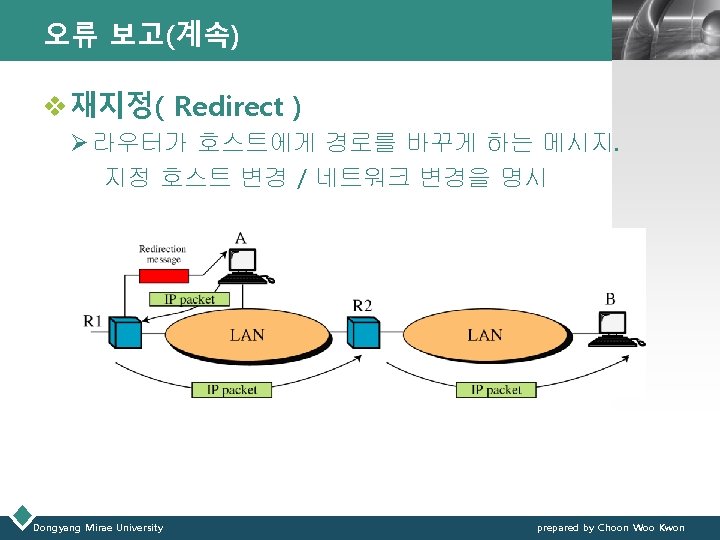

오류 보고(계속) LOGO v 재지정 메시지 형식 Dongyang Mirae University prepared by Choon Woo Kwon

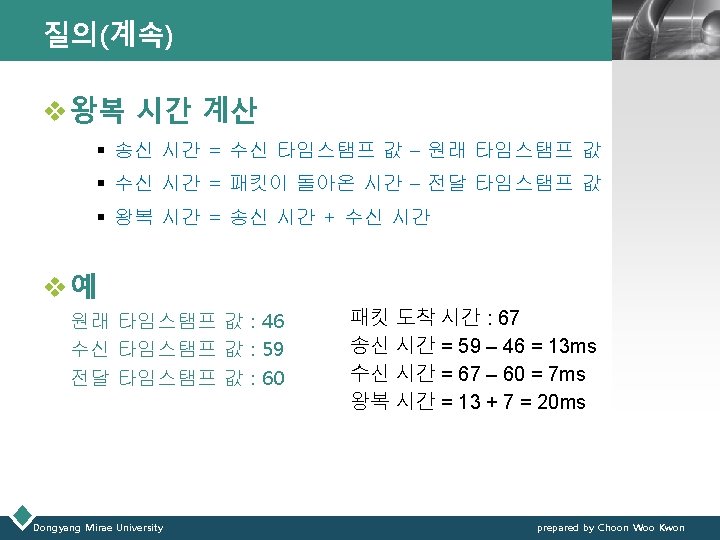

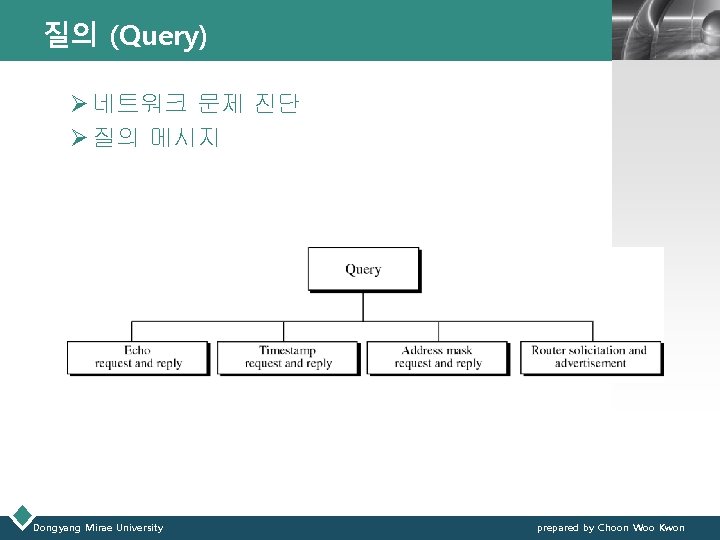

질의 (Query) LOGO Ø 네트워크 문제 진단 Ø 질의 메시지 Dongyang Mirae University prepared by Choon Woo Kwon

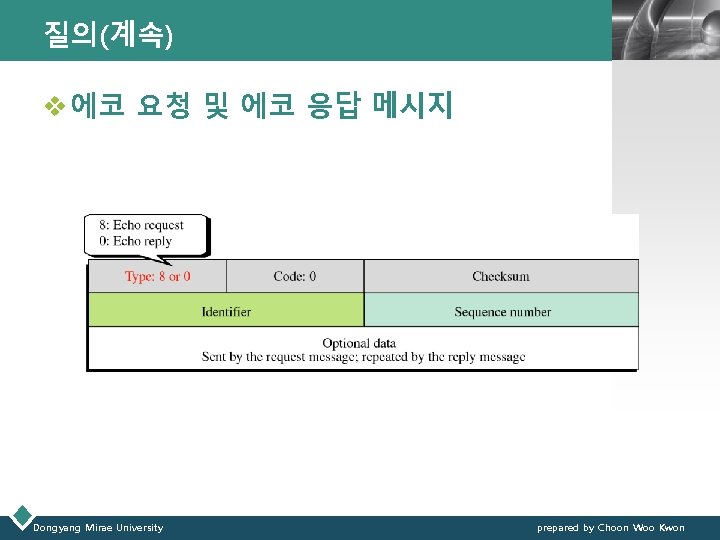

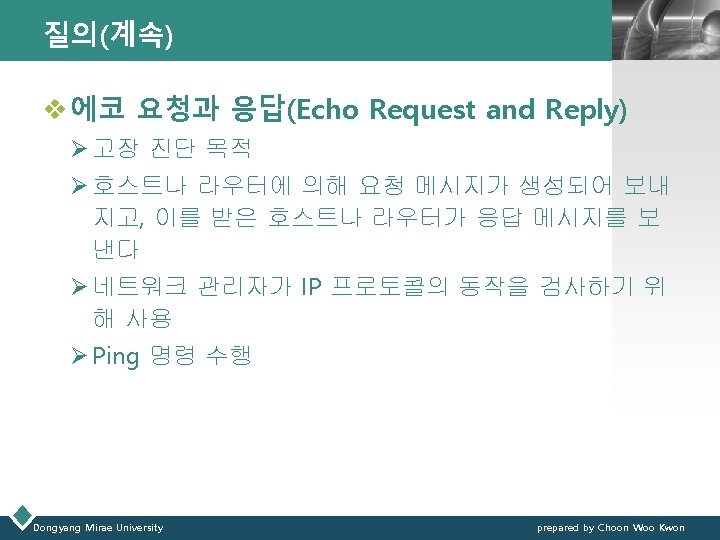

질의(계속) LOGO v 에코 요청 및 에코 응답 메시지 Dongyang Mirae University prepared by Choon Woo Kwon

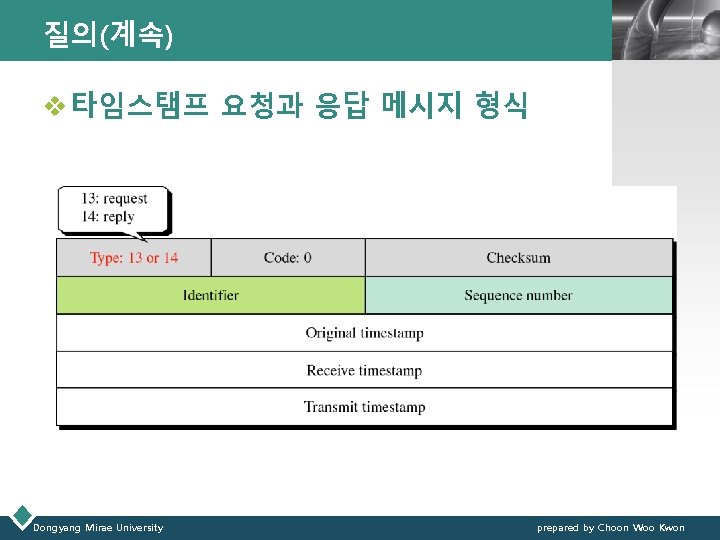

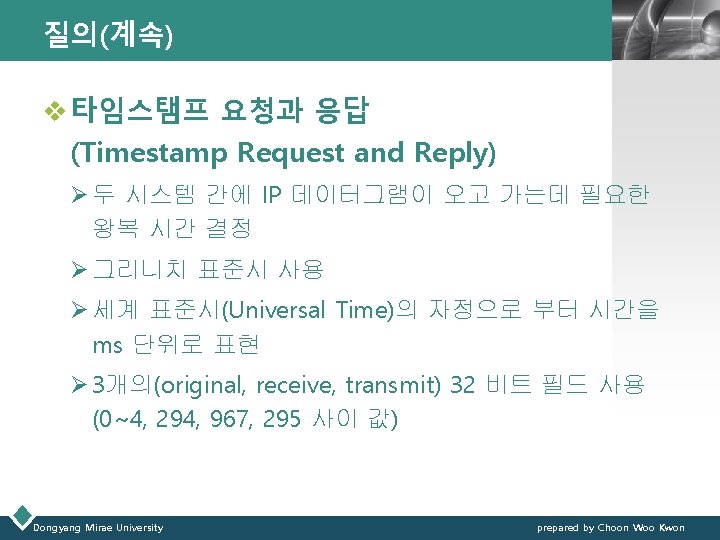

질의(계속) LOGO v 타임스탬프 요청과 응답 메시지 형식 Dongyang Mirae University prepared by Choon Woo Kwon

질의(계속) LOGO v 라우터 광고 메시지 형식 Dongyang Mirae University prepared by Choon Woo Kwon

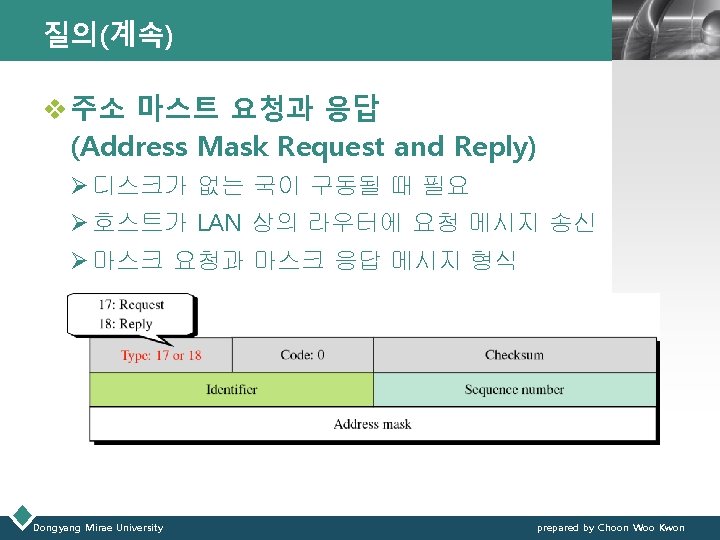

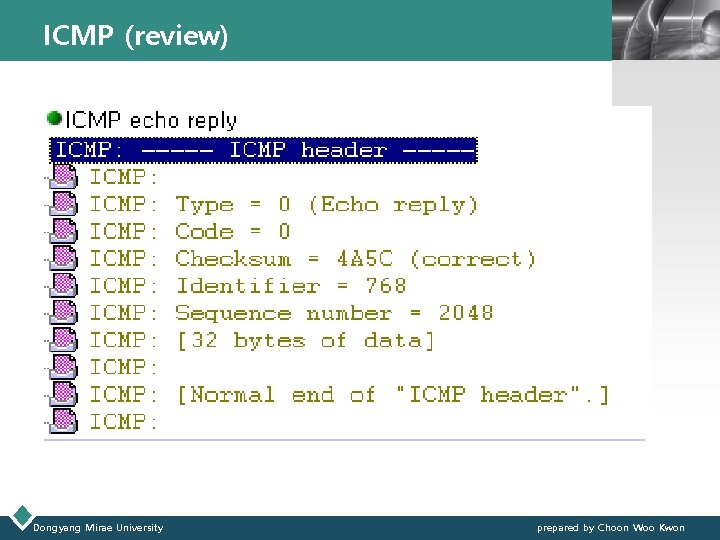

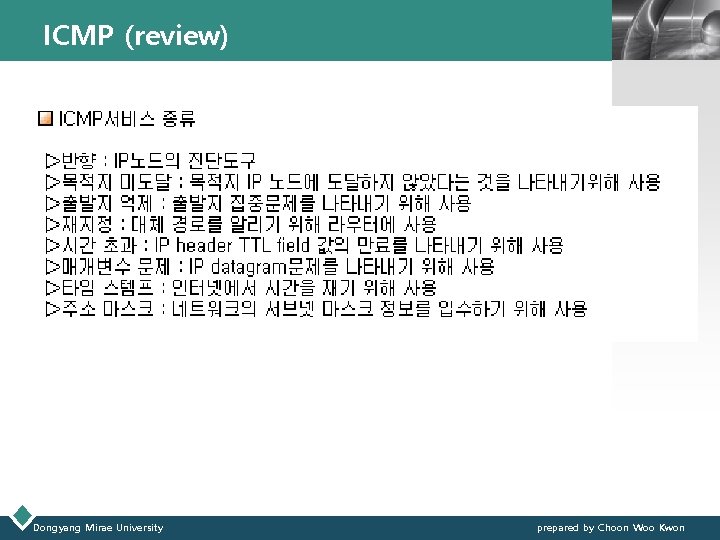

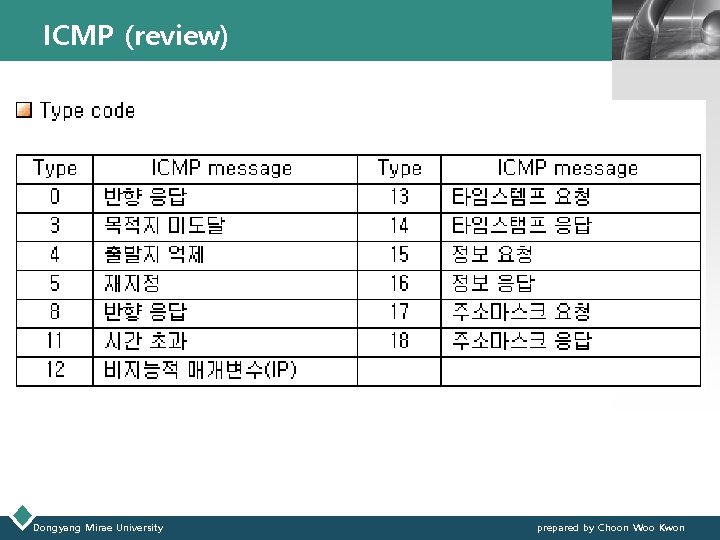

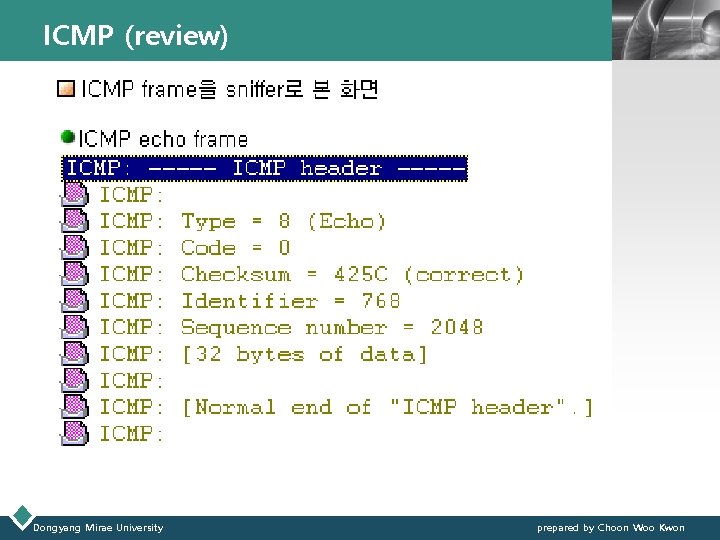

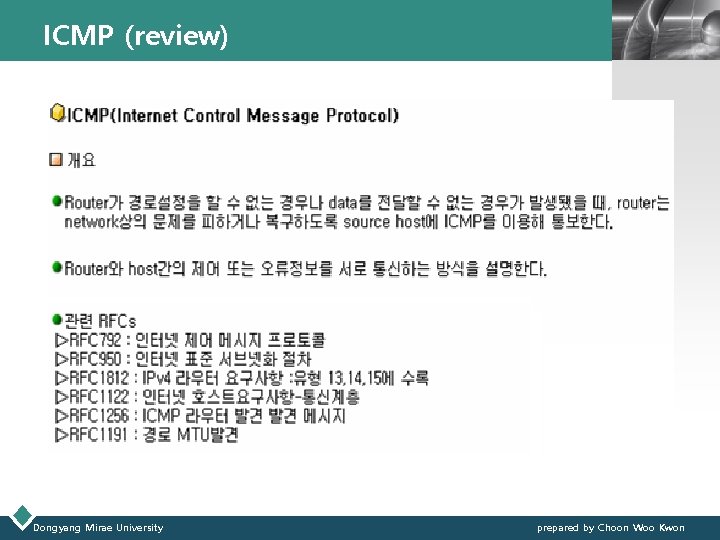

ICMP (review) Dongyang Mirae University LOGO prepared by Choon Woo Kwon

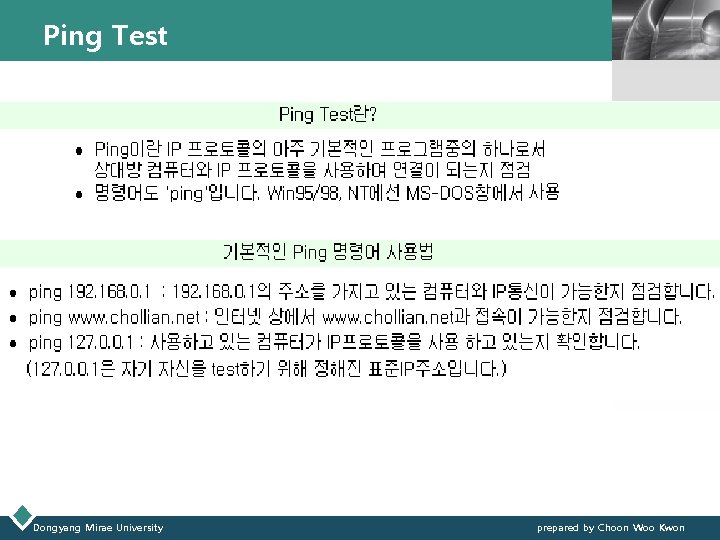

Ping Test Dongyang Mirae University LOGO prepared by Choon Woo Kwon

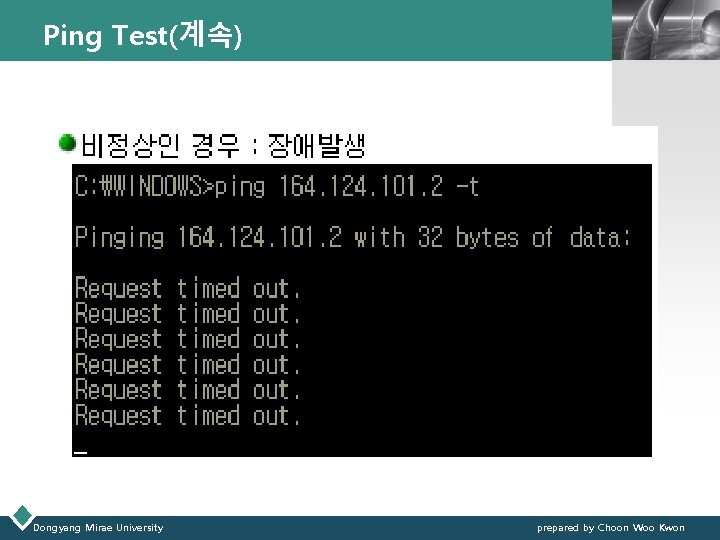

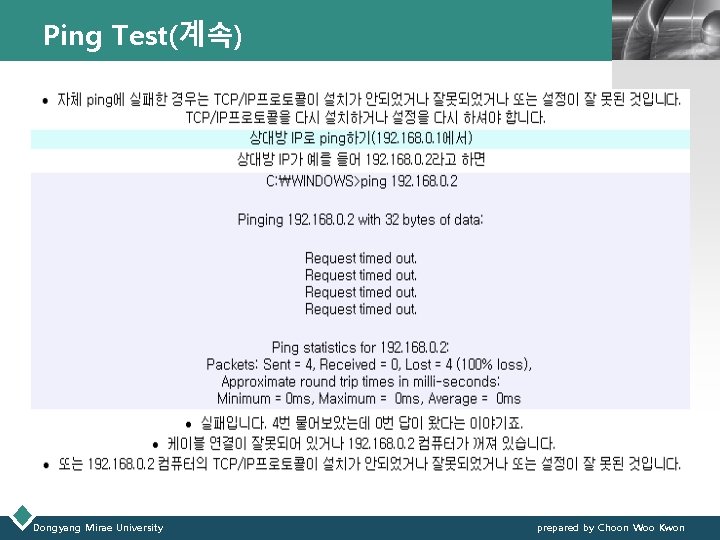

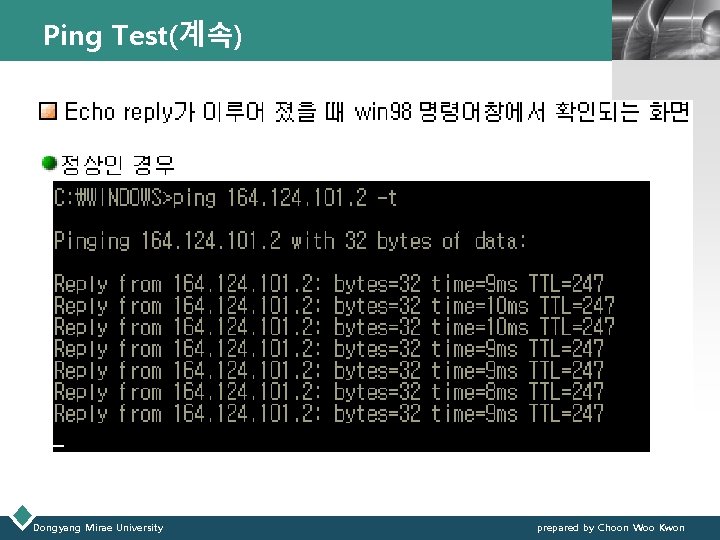

Ping Test(계속) Dongyang Mirae University LOGO prepared by Choon Woo Kwon
