ICMP ICMP Sequence Number 2 Bytes Sequence Number

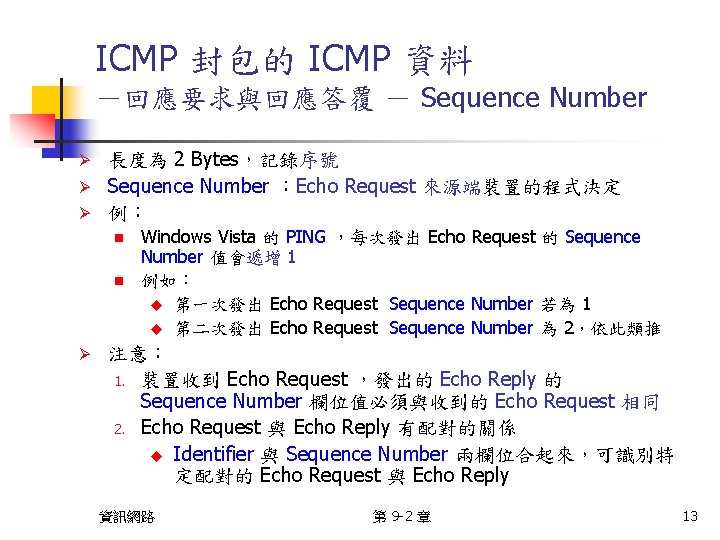

ICMP 封包的 ICMP 資料 -回應要求與回應答覆 - Sequence Number 長度為 2 Bytes,記錄序號 Ø Sequence Number :Echo Request 來源端裝置的程式決定 Ø 例: Ø n n Ø Windows Vista 的 PING ,每次發出 Echo Request 的 Sequence Number 值會遞增 1 例如: 第一次發出 Echo Request Sequence Number 若為 1 第二次發出 Echo Request Sequence Number 為 2,依此類推 注意: 1. 裝置收到 Echo Request ,發出的 Echo Reply 的 Sequence Number 欄位值必須與收到的 Echo Request 相同 2. Echo Request 與 Echo Reply 有配對的關係 Identifier 與 Sequence Number 兩欄位合起來,可識別特 定配對的 Echo Request 與 Echo Reply 資訊網路 第 9 -2 章 13

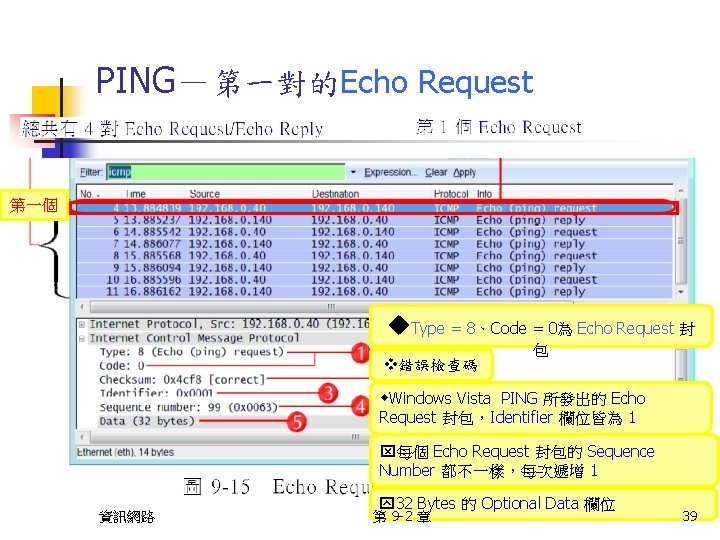

PING-第一對的Echo Request 第一個 Type = 8、Code = 0為 Echo Request 封 錯誤檢查碼 包 Windows Vista PING 所發出的 Echo Request 封包,Identifier 欄位皆為 1 每個 Echo Request 封包的 Sequence Number 都不一樣,每次遞增 1 資訊網路 32 Bytes 的 Optional Data 欄位 第 9 -2 章 39

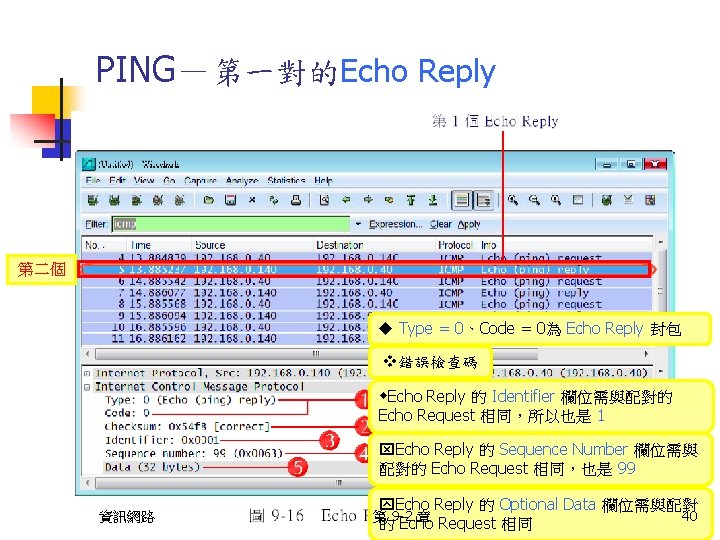

PING-第一對的Echo Reply 第二個 Type = 0、Code = 0為 Echo Reply 封包 錯誤檢查碼 Echo Reply 的 Identifier 欄位需與配對的 Echo Request 相同,所以也是 1 Echo Reply 的 Sequence Number 欄位需與 配對的 Echo Request 相同,也是 99 資訊網路 Echo Reply 的 Optional Data 欄位需與配對 40 的 Echo Request 相同 第 9 -2 章

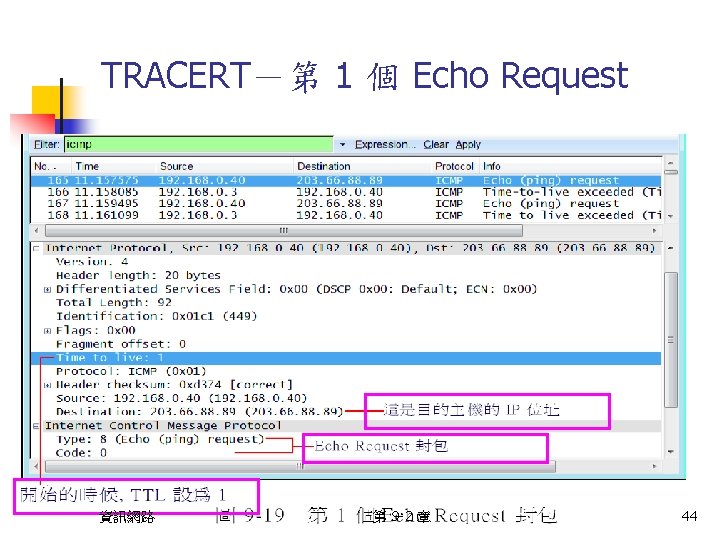

TRACERT-第 1 個 Echo Request 資訊網路 第 9 -2 章 44
TRACERT -最後 1 個 Echo Request 資訊網路 第 9 -2 章 46

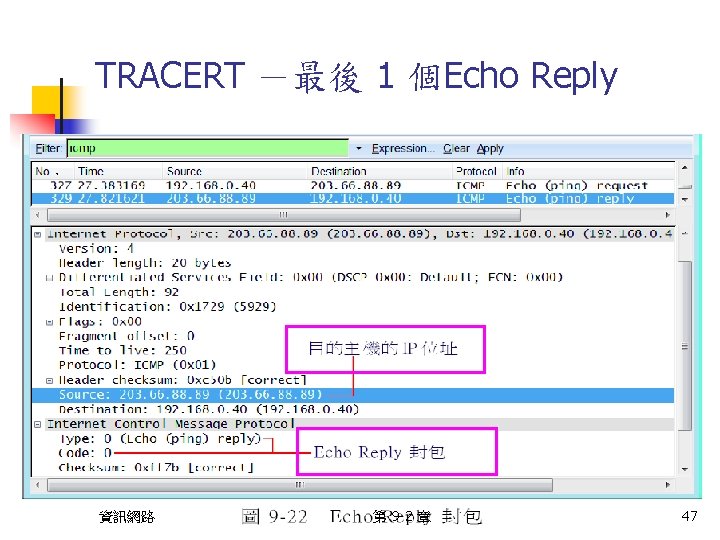

TRACERT -最後 1 個Echo Reply 資訊網路 第 9 -2 章 47
