ICARUS LNGS CSN II 03 02 2005 Elio

ICARUS @ LNGS CSN II 03. 02. 2005 Elio Calligarich 1

Gli argomenti. • T 600 – Al Gran Sasso! – Avvio dei cantieri. Time table. – L’attivazione della criogenia. • T 1200 – Attivazione delle gare per l’impianto criogenico e la meccanica del rivelatore! – Ipotesi sulla time table. • Ipotesi sui costi di gestione 03. 02. 2005 Elio Calligarich 2

L’uscita dalla Sala in Pavia 03. 02. 2005 Elio Calligarich 3

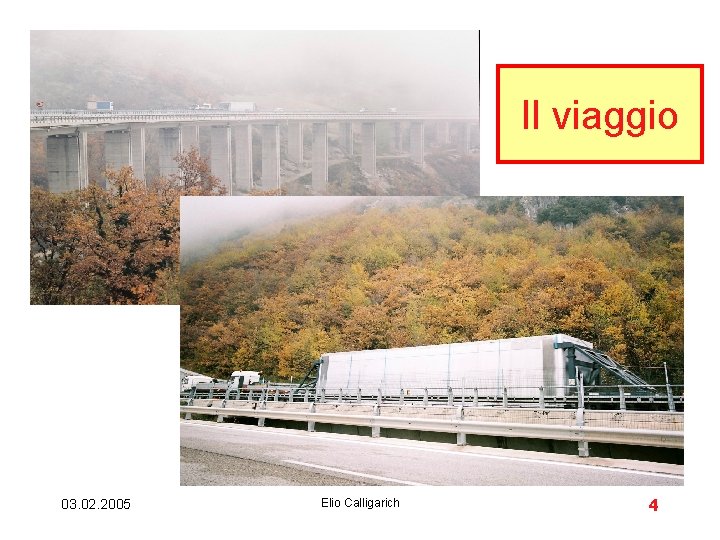

Il viaggio 03. 02. 2005 Elio Calligarich 4

Posizionamento in Sala B 03. 02. 2005 Elio Calligarich 5

Due criostati in Sala B 03. 02. 2005 Elio Calligarich 6

26. 2. 2005 03. 02. 2005 Elio Calligarich 7

12. 5. 2006 03. 02. 2005 Elio Calligarich 8

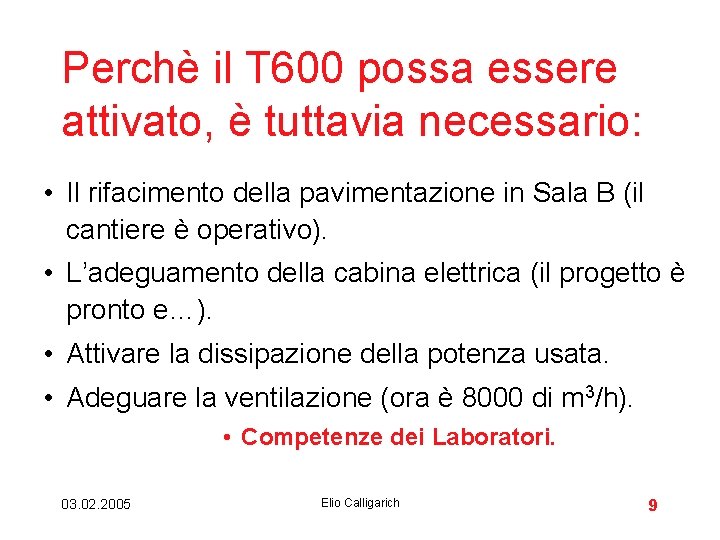

Perchè il T 600 possa essere attivato, è tuttavia necessario: • Il rifacimento della pavimentazione in Sala B (il cantiere è operativo). • L’adeguamento della cabina elettrica (il progetto è pronto e…). • Attivare la dissipazione della potenza usata. • Adeguare la ventilazione (ora è 8000 di m 3/h). • Competenze dei Laboratori. 03. 02. 2005 Elio Calligarich 9

A proposito della potenza necessaria (T 600) • Per la criogenia: Dipende molto dalla soluzione scelta in ragione delle richieste della safety. 12. 0 23. 5 k. Wfreddi ≤ 260 k. W ( tabella successiva) • Per l’elettronica e i servizi ancillari: ≤ 100 k. W • Globalmente: ≤ 360 k. W 03. 02. 2005 Elio Calligarich 10

“Cold” power (k. Wc) needed. Start up (cooling) (5÷ 10 days) T 600 28 tons Al + 30 tons steel to 84 ºK T 1800 (T 600 in the normal operation). 03. 02. 2005 Normal operation Basic LAr purif. RANGE 12 k. Wc 0. ÷ 11. 2 (300 l/h) k. Wc 12÷ 23. 2 k. Wc 35÷ 68. 6 k. Wc Elio Calligarich 0. ÷ 33. 6 k. Wc 11

Tre Ditte coinvolte. • Air Liquide • LINDE • Stirling 03. 02. 2005 Elio Calligarich 12

Concludendo (per il T 600) • Il trasporto si è concluso con successo. • Le operazioni di adeguamento del pavimento della Sala B sono in corso. • Il “cantiere” ICARUS sarà attivato a partire dal 26. 02. 2005 • Il T 600 sarà pronto a ripartire dal 15. 05. 2006. 03. 02. 2005 Elio Calligarich 13

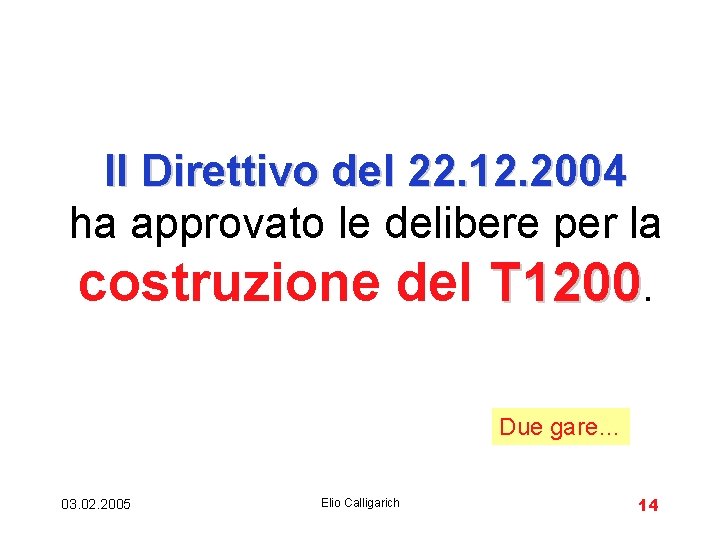

Il Direttivo del 22. 12. 2004 ha approvato le delibere per la costruzione del T 1200. Due gare… 03. 02. 2005 Elio Calligarich 14

03. 02. 2005 Elio Calligarich 15

Gara per l’impianto criogenico: 10. 6 M€ 5. 4 MC 03. 02. 2005 Elio Calligarich 16

Gara per la meccanica interna: 4. 6 M€ Costruzione e montaggio in opera del rivelatore interno ICARUS T 1200 03. 02. 2005 Elio Calligarich 17

T 0 03. 02. 2005 Elio Calligarich 18

03. 02. 2005 Elio Calligarich 19

Step 1 • Shock absorber positioning. • Crossing supports mounting. • Bottom of thermal insulation assembly. 13 weeks T 0 + 28 +13 weeks 03. 02. 2005 Elio Calligarich 20

Step 2 • Lower Pernifer structure assembly. 3 weeks T 0 + 44 weeks 03. 02. 2005 Elio Calligarich 21

Step 3 • Lower thermal insulation. 9 weeks T 0 + 53 weeks 03. 02. 2005 Elio Calligarich 22

Step 4 • Bottom of thermal insulation assembly. • Bottom of the LN 2 shielding. 6 weeks T 0 + 59 weeks 03. 02. 2005 Elio Calligarich 23

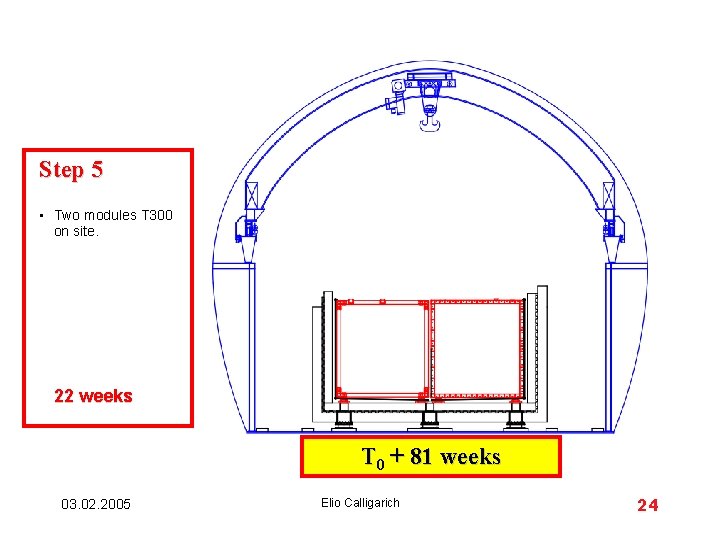

Step 5 • Two modules T 300 on site. 22 weeks T 0 + 81 weeks 03. 02. 2005 Elio Calligarich 24

Step 6 • Structure support panels. • Electronic racks supports. • Upper LN 2 shield. 6 weeks T 0 + 87 weeks 03. 02. 2005 Elio Calligarich 25

Step 7 • Structure for upper cryostats support. 8 weeks T 0 + 95 weeks 03. 02. 2005 Elio Calligarich 26

Step 8 • Upper thermal insulation. 6 weeks T 0 + 101 weeks 03. 02. 2005 Elio Calligarich 27

Step 9 • Bottom of the LN 2 shielding. • Lateral footbridges. 3 weeks T 0 + 104 weeks 03. 02. 2005 Elio Calligarich 28

Step 10 • Second two T 300 modules on site. 14 weeks T 0 + 118 weeks 03. 02. 2005 Elio Calligarich 29

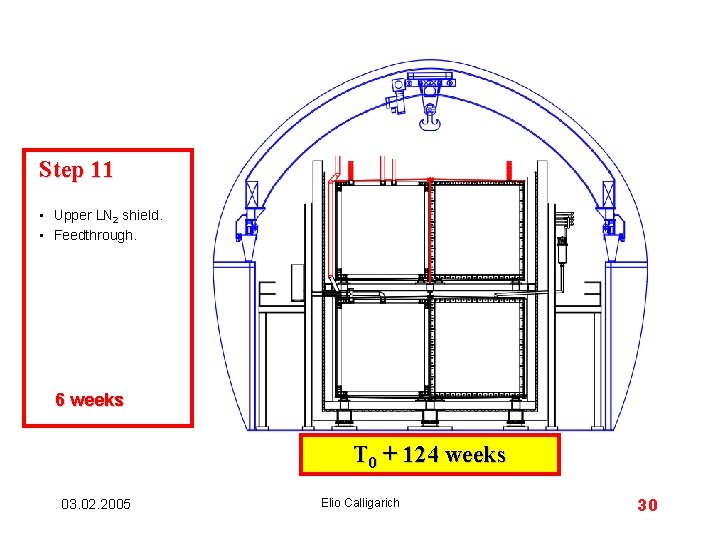

Step 11 • Upper LN 2 shield. • Feedthrough. 6 weeks T 0 + 124 weeks 03. 02. 2005 Elio Calligarich 30

Step 12 • Top of thermal insulation assembly. • Top footbridge. • Transfer lines, purifiers, buffer dewars, argon pumps. 12 weeks T 0 + 136 weeks 03. 02. 2005 Elio Calligarich 31

A proposito di costi gestionali. • Il costo prevalente riguarda la riliquefazione – La cui stima (dea chiunque sarà fatta!) si baserà su tre parametri: Ø 1) Costo di ammortamento dell'impianto di ricondensazione. Ø 2) Costo di funzionamento dell'impianto, inteso come costo per la ricondensazione dell'azoto. Ø 3) Costo di gestione e di controllo. • Tutti questi costi dipendono in modo sostanziale dalle scelte (ancora non definite) del tipo di impianto che sarà ritenuto idoneo per la safety (quale livello di ridondanze…). ridondanze • Attualmente, si va da tre impianti da 25 k. Wf a 3 da 45 k. Wf. Per il T 600 basterebbero 25 k. Wf + un backup. È evidente il divario. • Un gruppo esperto (gestito dai Laboratori) è al lavoro. 03. 02. 2005 Elio Calligarich 32

A proposito della fisica. • E’ in corso un aggiornamento dei vari capitoli del programma di fisica, con e senza fascio. • Entro un mese dovrebbe essere completato. 03. 02. 2005 Elio Calligarich 33
