IC w Simcir http lecture ecc utokyo ac

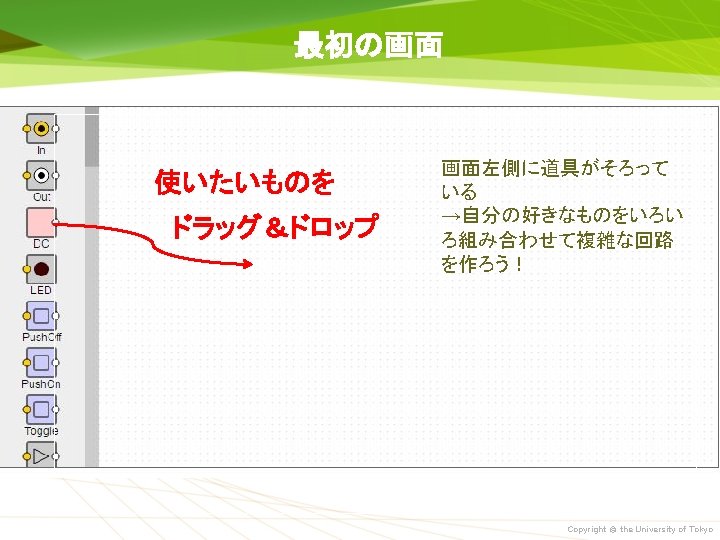

コンピュータ上でICトレーナーを動かそう！！ 例えば、今回は以下のものを使ってみよう！ w Simcir http: //lecture. ecc. utokyo. ac. jp/johzu/joho/Data/new. Logic. Simulator/simci r. html ブラウザで開いてみよう Copyright © the University of Tokyo

URLに移動する 始めましょう！ 詳しい説明(全部英語) →http: //lecture. ecc. utokyo. ac. jp/johzu/joho/Data/new. Logic. Simulator/sample. html Copyright © the University of Tokyo

消し方 1. クリックすると導線が消せる Copyright © the University of Tokyo

消し方 2. ドラッグ＆ドロップすると消せる Copyright © the University of Tokyo

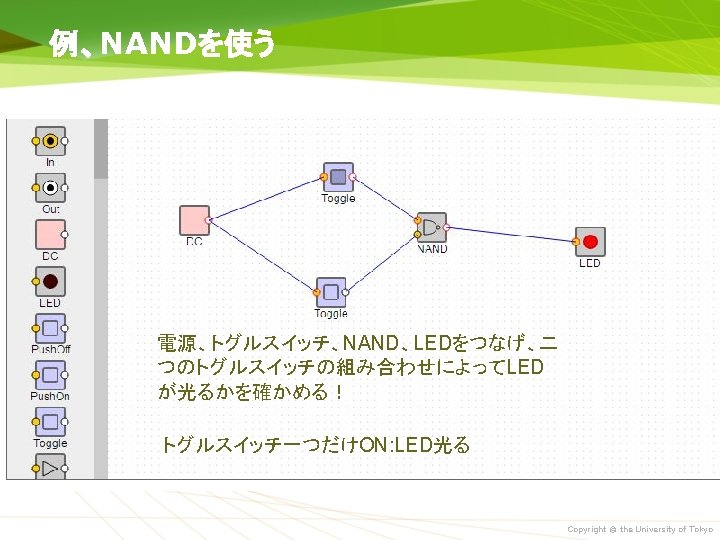

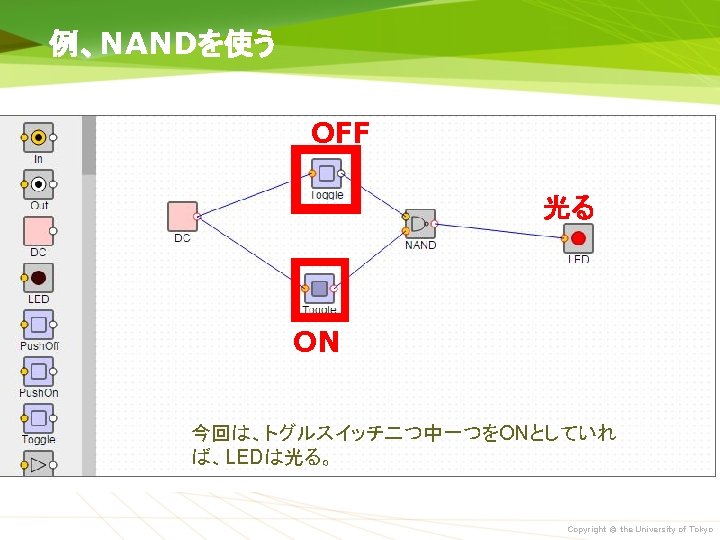

例、NANDを使う OFF 光る OFF トグルスイッチ両方OFF: LED光る Copyright © the University of Tokyo

例、NANDを使う ON 光らない ON トグルスイッチ両方ON: LEDは光らない Copyright © the University of Tokyo
