IBM Systems & Technology Group DS 5000 표준제안서 Platform 사업부 이 화 영 / hwylee@kr. ibm. com © Copyright IBM Corporation 2008

IBM Systems & Technology Group Performance / Scalability DS 5000 Positioning DS 5000 DS 4000 DS 3000 • FC (4 ports), SAS (2 or 6), i. SCSI (4) connectivity • Up to 48 SAS/SATA drives • FC connectivity (4 or 8) • Up to 224 FC/SATA drives • Partitions, Flash. Copy, Volume. Copy and ERM • FC connectivity (up to 16) • Up to 256(448) FC/SATA drives • Partitions, Flash. Copy, Volume. Copy and ERM • Partitions, Flash. Copy and Volume. Copy 2 © Copyright IBM Corporation 2008

IBM Systems & Technology Group DS 5000 제품 사양 DS 5100 DS 5300 항목 상세 항목 Controller / 캐쉬 Controllers 개수 Dual Active/Active Processor Intel Xeon 2. 8 Ghz Processor memory (single controller) 2 GB 8 GB 캐쉬 확장성 8 GB/16 GB DDM 개수(최대) 256 지원되는 DDM 종류 FC 디스크 : 146 GB/300 GB/450 GB 15 K rpm SATA 디스크 : 500 GB/750 GB/1 TB 7200 rpm 용량 (최대) 115. 2 TB FC / 256 TB SATA Host ports (최대) 성능 관리/RAS 8 FC ( 4 Gbps ) 16 FC ( 4 Gbps ) Cache bandwidth (single controller) 17 GB/s Internal controller bandwidth (single controller) 4 GB/s 지원 RAID 레벨 0, 1, 3, 5, 6, 10 지원 LUN 개수 (최대) 2, 048 관리 소프트웨어 DS 5000 Storage Manager 제공 (무료) Multi-path 및 load balancing 소프트웨 어 4 RDAC (무료) 제공 / Native OS Multipathing 지원 © Copyright IBM Corporation 2008

IBM Systems & Technology Group DS 5000 설치 환경 19 Inch DS 5000 Server (4 U) 48. 18(W)x 63. 5(D)x 17. 45(H)cm 무게(KG) 40. 90 kg 전압 100~240 V AC DS 5000 전 36 U DS 5000 EXP 5000 (3 U) 크기 (cm) 력 0. 24 KVA / 0. 235 KW 발열량 0. 804 KBTU/hr 전원사양 단상 3선식 크기 (cm) 48. 26 W)x 55. 88(D)x 13. 21(H)cm 무게(KG) 31. 3 kg (min)/ 38. 56 kg (max) 전압 100~240 V AC EXP 810 전 5 력 0. 449 KW 발열량 1. 517 KBTU/hr (Max) 전원사양 단상 3선식 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 시스템 Architecture - Controller v 초고속, 낮은 지연, 실환경에 적합한 성능을 위한 아키텍쳐 v 차세대 XOR 엔진과 2. 8 GHz 의 Xeon processor 4 1 3 1 RAID 5, 6 연산을 위한 하 드웨어 기반의 ASIC 2 ASIC와 외부 인터페이스 간 2 GB/s PCI-E X 8 bus 3 동적으로 read/write을 할 당하는 전용 데이터 캐쉬 4 전용 2 GB/s PCI-E X 8 캐쉬 미러링 버스 2 5 5 5 16개 백엔드 드라이브 채널 [ DS 5000 Controller Architecture ] 6 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 시스템 Architecture – Host Ports § DS 4800 대비 두 배의 Host channel 제공 • 시스템 당 16개의 4 Gbps의 FC port • 각각의 port 는 최대 400 MB/s의 대역폭으로 Data 전달 § 1, 2, or 4 Gbps 의 speed에 맞게 자동으로 speed 설정됨 • 기존 투자 보호 및 유연한 통합 및 신기술 이전 환경 제공 [ DS 5000 Host Ports ] 7 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 시스템 Architecture - Host Interface § 4 Gbps FC 지원 § 향후 고객 요구에 따라 호스트 인터페이스 추가, 변경, 믹스 가능 Flexible Host Interface Cards 4 Gbps FC 8 Gbps FC 10 Gbps i. SCSI 2009 Today DS 5300 Shown 8 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 시스템 Architecture – Drive Ports § DS 4800 대비 두 배의 Drive channel 제공 • 시스템 당 16개의 4 Gbps의 FC port • 각각의 port 는 최대 400 MB/s의 대역폭으로 Data 전달 § 채널의 모든 포트(loop switch)는 같은 속도로 제공 § 1, 2, or 4 Gbps 의 speed에 맞게 자동으로 speed 설정됨 • 기존 투자 보호 및 유연한 통합 및 신기술 이전 환경 제공 Channel 4 3 2 1 Port 8 7 6 5 4 3 2 1 Port 1 2 3 4 5 6 7 8 Channel 5 6 7 8 [ DS 5000 Drive Ports ] 9 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 시스템 Architecture – Backend DS 5300 Shown 낮은 Back end latency 보장 § Short, quick drive loops reduce latency and create more responsive applications § 16개의 스위치 방식 back-end drive ports § 256개 드라이브 총 구성 시 Dual loop당 32개만의 디스크만 구성되어짐으로써 낮은 Disk Latency 보장 § 448개 드라이브 구성 (2009년) 시 Dual loop 당 Max 64개 디스크로 구성 10 © Copyright IBM Corporation 2008

IBM Systems & Technology Group DS 5000 Cabling 11 © Copyright IBM Corporation 2008

IBM Systems & Technology Group EXP 5000 Architecture 4 Gbps FC host connections ESMs Disabled: future use 12 Power/cooling © Copyright IBM Corporation 2008

IBM Systems & Technology Group DS 5000 Enclosure-based Tier 구성 - FC/SATA 혼용 구성 § Rotational vibration issues를 제거한 신 기술 § 1개의 Enclosure에 FC/SATA 혼용 구성 FC FC FC FC SATASATA • 4 Gbps FC drive loop는 그대로 유지 § Allows optimal configurations • Maximize backend channels • Fully utilize purchased enclosures • Increase system availability • 1개의 Enclosure로 구성되는 Tier storage √ Tier 1 – OLTP, ERP, Email √ Tier 2 – Engineering; Development √ Tier 3 – Archives, backups, user files FC FC FC SATA Tier 1 15 K FC RAID 10 SATA FC Tier 2 15 K FC RAID 5 SATA Tier 3 SATA RAID 6 FC SATA No restrictions or limitations of FC/SATA drive locations within EXP 5000 13 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 제품 성능 DS 5100 (256 드라이브 기준) DS 5300 (448 드라이브 기준) Burst I/O rate cache reads ~ 650, 000 IOPS ~ 700, 000 IOPS Sustained I/O rate disk reads ~ 75, 000 IOPS ~ 98, 000 IOPS ~ 172, 000 IOPS Sustained I/O rate disk writes ~ 20, 000 IOPS ~ 25, 000 IOPS ~ 45, 000 IOPS Burst throughput cache read ~ 3, 200 MB/s 6, 400 MB/s ~ 6, 400 MB/s Sustained throughput disk write ~ 2, 500 MB/s ~ 5, 300 MB/s Vendor test를 통한 성능 수치임. RAID 5, FC 드라이브를 사용하여 테스트한 결과임. 14 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 고가용성 – 주요 구성 요소 이중화 § 주요 구성 요소의 이중화를 통한 고가용성 구현 • Dual RAID Controller (Hot Swap 지원 ) • 배터리를 이용한 캐쉬 메모리 데이터 보호 • 이중 Power supply, Cooling Fan (Hot Swap 지원) [ 전면부 ] [ 후면부 ] Controller A Controller B 4 Gbps FC host connections Dual Ethernet connections power supply & fans Serial connection power switch & connection 4 Gbps FC drive connections [ DS 4800 제품의 이중화 구조 ] 15 © Copyright IBM Corporation 2008

IBM Systems & Technology Group 고가용성 – Cache Mirroring ? ? ? § Cache Mirroring • Disk에 Data를 직접 쓰지 않고 Cache에 먼저 기록 • 이후에 Disk에 기록 • Mirrored Cache 옵션이 선택되어 있으면 다른 쪽 controller에 먼저 기록 후 디스크에 기록 1 3 B A 2 Write data AB A B Write data copy AB AB AB 4 [ Cache Mirroring On 상태의 데이터 Write ] 16 © Copyright IBM Corporation 2008

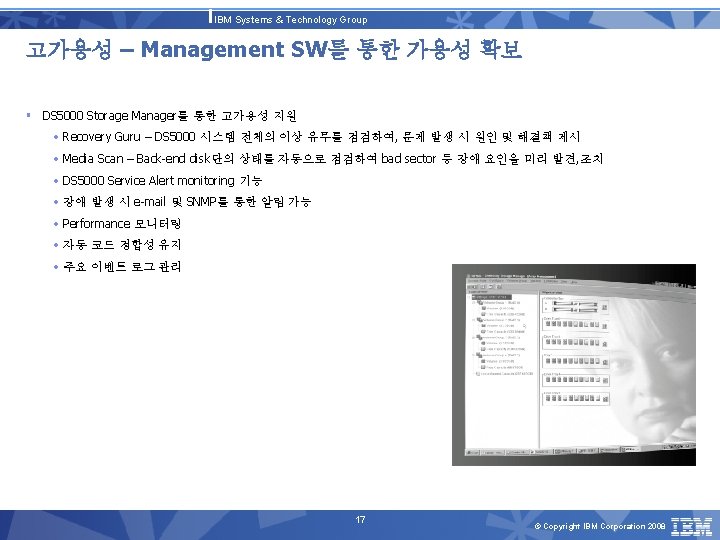

IBM Systems & Technology Group 고가용성 – Storage Alert Service § DS 5000 Storage Alert Service 옵션 제공 Alert Server • 장비를 모니터링하며 문제에 대한 자동 경보 서비스 제공 • Modem을 통한 외부 접속 허용 Service ü IBM support 센터에서 alert 모니터링 및 원격 지원 가 능 Remote Access & Heartbeat ü 문제 해결을 위한 정보 및 Log 수집 • 장비의 정상 가동 여부 확인를 위한 “heartbeat” 기능 제공 Dial-up Gatewa y Modem Voice Telephone Dial-up / PPP Customer Site DS 5000 appliance DS 5000 Serial / PPP Connections Modem Private Ethernet for DS 5000 controllers Alert Manager Services DS 5000 18 IBM Service © Copyright IBM Corporation 2008

IBM Systems & Technology Group 확장성 § 최대 115. 2 TB의 확장성 및 다양한 용량의 디스크 지원 • 1 Unit에 16개의 HDD 장착 가능 • 최대 16개의 Unit 구성이 가능하여 256개 디스크 구성 • FC 디스크 15 K RPM(146. 8 GB, 300 GB, 450 GB) 지원 가능 • SATA 디스크 7200 RPM(500 GB, 750 GB, 1 TB) 지원 가능 • FC, SATA 혼용 가능 CONTROLLER [ EXP 5000 ] 19 © Copyright IBM Corporation 2008

IBM Systems & Technology Group Dynamic Function (온라인 중 변경 기능) § EXP Hot. Add Technology • 온라인 상태에서 디스크 또는 인클로져 확장, 구성 § Dynamic Array Expansion (DAE) • 온라인 상태에서 Array에 디스크 추가하여 용량 확장 § Dynamic Volume Expansion (DVE) • 온라인 상태에서 Logical Drive (LUN) 확장 § Dynamic RAID Level Migration (DRM) • 온라인 상태에서 RAID level 변경(ex. R 5 <-> R 0, R 10 <-> R 5) § Dynamic Segment Size Migration (DSS) • 온라인 상태에서 디스크 세그먼트 사이즈 (stripe size) 변경 § Dynamic mode switching (DMS) • 온라인 상태에서 리모트 미러링 모드 변경 (Sync <-> Async) 20 © Copyright IBM Corporation 2008

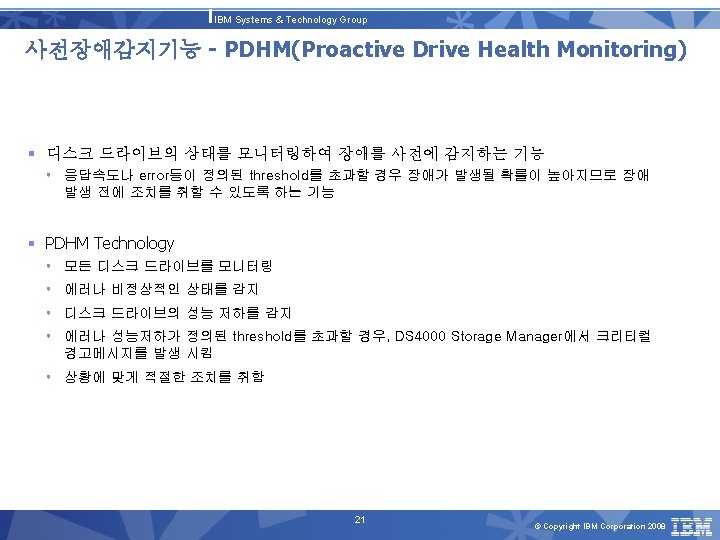

IBM Systems & Technology Group 스토리지 파티셔닝 Host A Host B SVC Group C § 여러 서버들을 하나의 DS 5000을 이용하여 연결 (서버별 로 볼륨들을 mapping) • 최대 512 파티션 § 다양한 OS환경의 서버들을 연결 가능 Storage Partition A Storage Partition B Storage Partition C § 각 서버에 할당된 볼륨에 대한 정합성 보장 LD 2 Unmapped Volumes 22 © Copyright IBM Corporation 2008

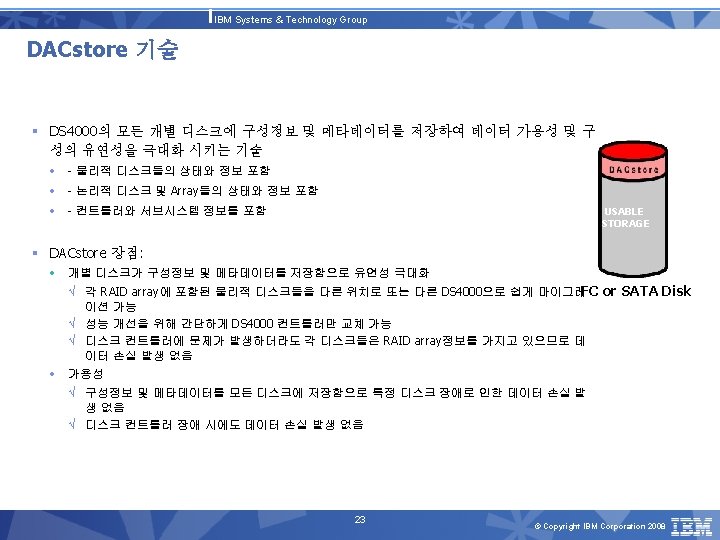

IBM Systems & Technology Group DS 5000 RDAC (멀티패스 소프트웨어) - 무상 RDAC (Redundant Disk Array Controller) -서버와 스토리지 간에 이중화된 FC link를 이용 하여 Load Balancing 및 Path장애에 대한 대처를 제공함 (Failover/Failback) - RDAC은 무상 제공 - 고객의 환경에 맞게 Veritas DMP나 HP의 Pvlink Linux 등 다른 Multipath 소프트웨어 사용가능 LI PV x. Series AC AC RD RD NK S p. Series Windows 2000/20 03 RDAC INTEL Network GUI Storage Management 24 DS 4000 Array Storage Technology © Copyright IBM Corporation 2008

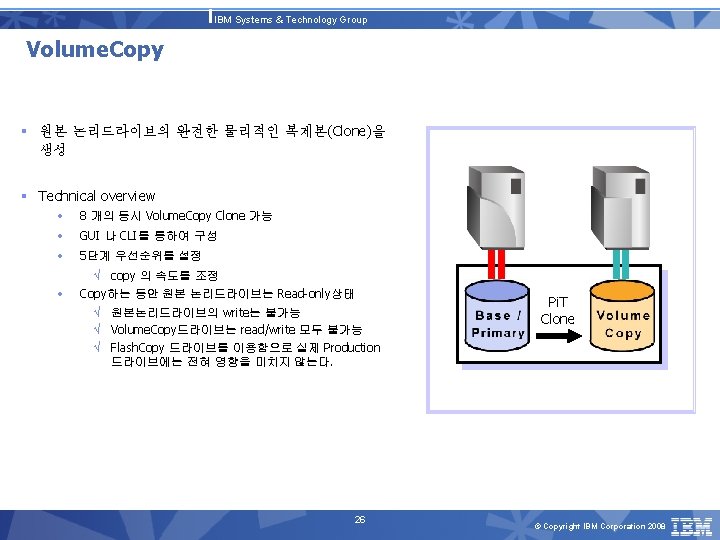

IBM Systems & Technology Group Volume. Copy with Flash. Copy § Volume. Copy와 Flash. Copy를 이용한 볼륨 복제 • Base Volume의 완전한 물리적인 복제본(clone)을 생성 • Copy하는 동안 Base Volume은 Read-Only 상태로 write 불가능 • Flash. Copy와 결합하여 실제 production Volume에 영향을 미치지 않도록 구성 27 © Copyright IBM Corporation 2008

IBM Systems & Technology Group Enhanced Remote Mirroring § 볼륨단위의 복제 솔루션 § 동기/비동기 방식의 데이터 복제(Controller의 기능으로 데이터 동기화) § 시스템당 128개의 Mirroring Relation 형성 가능 § 볼륨은 Standard 상태만 가능 SAN / WAN A 1 B 1 mirror 28 mirror Cross mirroring 가 능 B 1 © Copyright IBM Corporation 2008

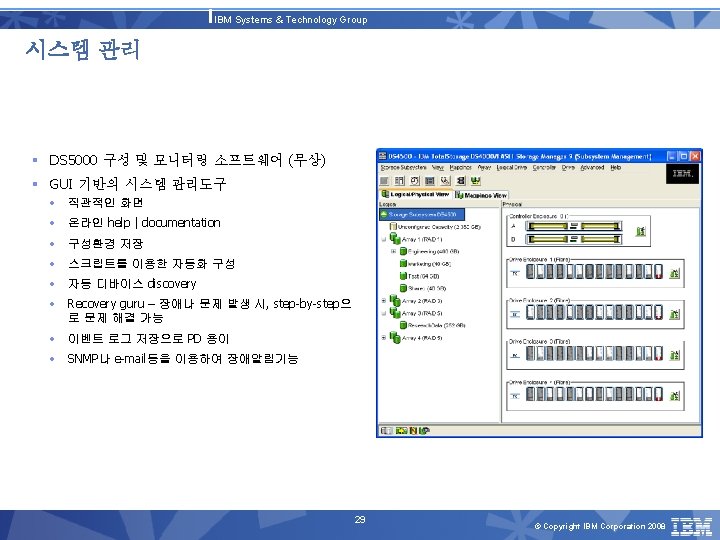

IBM Systems & Technology Group DS 4800에서 DS 5000 업그레이드 DS 4800 펌웨어 7. 10 이후 버전은 DS 4800 컨트롤러를 DS 5000 컨트롤러로 교체하면 DS 5000 으로 업그레이드 가능 DS 4800 DS 5000 Running firmware 7. 10 or later Running firmware 7. 30 EXP 810 EXP 810 30 © Copyright IBM Corporation 2008

IBM Systems & Technology Group DS 4800에서 DS 5000 업그레이드 DS 4800 펌웨어 6. 60 이전 버전은 EXP 810을 최소한 1개의 EXP 5000을 가지고 있는 DS 5000으 로 마이그레이션 가능 DS 5000 Running firmware 7. 30 DS 4800 Running firmware 6. 60 or earlier EXP 5000 EXP 810 EXP 810 31 © Copyright IBM Corporation 2008
