IBM Storwize V 3700 표준제안서 © Copyright IBM Corporation 2014

목차 0. Storwize Family 가치 1. Storwize V 3700 개요 2. Storwize V 3700 특장점 3. Storwize V 3700 하드웨어 4. Storwize V 3700 소프트웨어 2

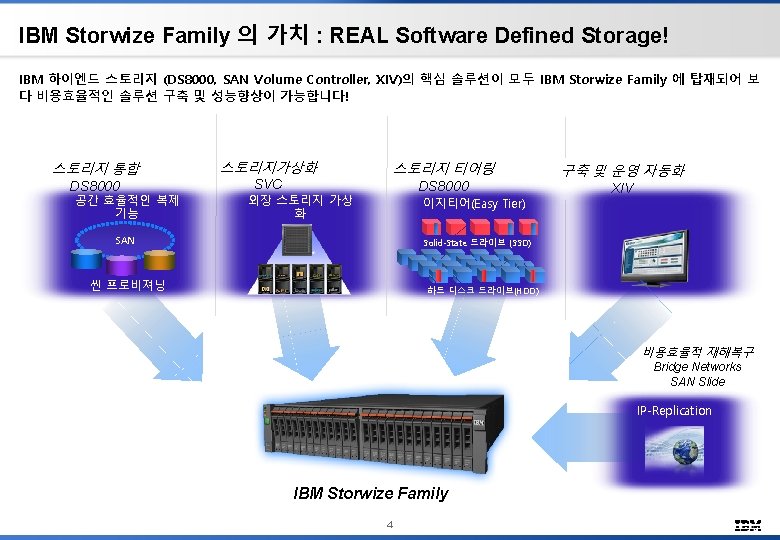

Storwize Family 가치 3

IBM Storwize Family 제품 라인업 IBM 의 Storwize Family 제품들로 고객의 다양한 비즈니스 요건을 충족시킬 수 있습니다. < Storwize Platform > § 동일한 코드 기반의 플랫폼 § 동일한 솔루션 기능 제공 (일부 라이센스) § 동일한 유저 인터페이스 § 동일한 CLI SAN Volume Controller Storwize V 7000 Unified Storwize V 7000 Storwize V 5000 Storwize V 3700 5 Flex System V 7000

Storwize Family 는 지속적으로 업그레이드된 기능과 가치를 제공합니다. IBM Storwize Family 제품 출시 로드맵 October 2010 미드레인지 스토리 지의 새로운 기준 Storwize V 7000 October 2011 유니파이드 스토리 지 November 2012 Storwize V 3700 Flex System V 7000 Storwize V 7000 Unified 2010 2011 2012 October 2013 • IP replication 기능 탑 재 • Mobile dashboard로 모니터링 기능 지원 Storwize V 5000 2013 April 2012 May 2011 • 실시간 데이터 압축 (Real-time Compression) • FCo. E 옵션 • 클러스터링 • VMware APIs • 10 Gb i. SCSI 6 June 2013 • Storwize V 3700 기능 향상 • 압축 기능 향상 • Easy Tier & compression 기 능 동시지원 • Global Active Cloud Engine

IBM Storwize Family 고객 이점 고객에 의해 검증된 고효율성의 안정적인 스토리지 (2013. 9 기준 판매실 적) § 전 세계적으로 약 36, 000 대의 판매 실적 기록 § V 7000, V 3000, V 7000 Unified 시스템 포함 § Storwize V 7000 컨트롤러 기준 : 2010년 11월 출시 이후 국내 판매량 약 710 대 § 총 80, 000 여대의 엔클로져 및 1, 100 PBs (1. 1 EBs)의 디스크 용량 !! § V 7000 컨트롤 엔클로져 당 2. 5개 익스펜션 § 99. 999% 의 가용성 제공 Storwize Family 제품군 § IBM SAN Volume Controller § IBM Storwize V 3700 § IBM Storwize V 5000 § IBM Storwize V 7000/Unified Storwize Family 고객 가치 5배 이상의 데이터를 동일한 공간에 저장 3배 성능 향상 - 단 5% SSD 도입으로 가능 47% 관리 비용 절감 핵심 제공 솔루션 § Thin provisioning § IBM Real-time Compression § IBM Storwize V 7000 Unified (File) § IBM Smart. Cloud Storage Access (Cloud) § Remote replication § Storage Virtualization 30% 낮은 스토리지 증가율 통합 솔루션 제품 § IBM Flex System V 7000 7

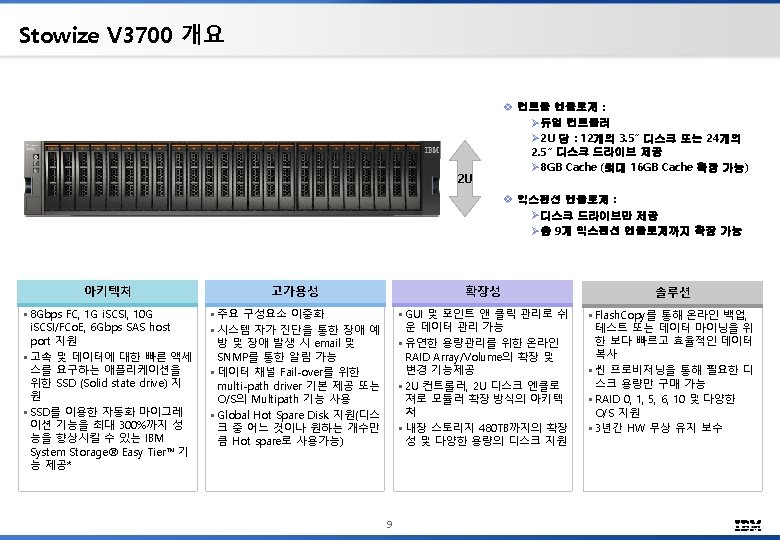

Storwize V 3700 개요 8

Storwize V 3700 제품 사양 항목 상세 항목 Controllers 개수 Controller/캐쉬 Processor 캐쉬 최대 DDM 개수 Storwize V 3700 Dual Active/Active Intel Sandy Bridge dual core Celeron 8 GB 기본 (컨트롤러 당 4 GB) / 16 GB 업그레이드 가능 120개(3. 5인치) /240개(2. 5인치) 2. 5인치 146/300 GB 15 k SAS 600/900 GB/1. 2 TB 10 K SAS 1 TB 7. 2 k Nearline SAS 지원되는 DDM 종류 확장성 200/400/800 GB 2. 5 -inch E-MLC SSD 3. 5인치 300 GB 15 K SAS 900 GB/1. 2 TB 10 K SAS 2/3/4 TB 7. 2 k Nearline SAS 최대 물리 용량 호스트 포트 지원 RAID 레벨 관리/RAS 지원 LUN 개수(최대) 관리 소프트웨어 Multi-path 및 load balancing 스토리지 최대용량 480 TB 기본 : 1 Gbps i. SCSI 4 port, 6 Gbps SAS 6 port 옵션 : 8 Gbps FC 8 port 또는 10 Gbps i. SCSI/FCo. E 4 port 또는 6 Gbps SAS 8 port 0, 1, 5, 6, 10 2048개 스토와이즈 V 3700 그래픽 유저인터페이스(무상) 무상 제공 11

Storwize V 3700 하드웨어 12

Storwize V 3700 하드웨어 > 엔클로져 후면 Control Enclosure Rear View 2072 -L 2 C/S 2 C 4개의 1 Gb Ethernet Port 기본 제공 컨트롤러 엔클로져 호스트 연결을 위한 8개 8 Gb FC Port 혹은 8개 1 G i. SCSI Port 혹은 4개 10 Gb i. SCSI/FCOE Port 옵션 추 가 가능 6개의 Host & 2개의 Backend SAS Port Expansion Enclosure Rear View 2072 -LEU/SEU 디스크 확 장 엔클로져 컨트롤러 엔클로져 연 결을 위한 SAS Port 14

Storwize V 3700 하드웨어 > SAS Host 지원 v 기존 V 3700에 이미 장착되어 있던 controller당 3개의 SAS port 가능 Ø Version 7 code upgrade 되어야 enable됨 Ø 해당 port 사용 시 추가 비용 없음 v 추가로 SAS 4 port HIC 옵션 구성 가능 v SAS direct attach only (no switches or expanders) v 현재 지원 가능 OS ( 최신 호환성은 SSIC 확인) Ø SLES 10. 4, SLES 11. 1, SLES 11. 2, RHEL 5. 8, RHEL 6. 1 Ø Windows Server 2008 R 2 SP 1, SP 2, Windows Server 2012 SAS+FC §One SAS expansion port (port 4) §Three SAS host ports §Four FC ports SAS only §One SAS expansion port (port 4) §Seven SAS host ports §No FC ports 15 For IBM and IBM Business Partner education only. Not intended for distribution to customers or other third parties.

Storwize V 3700 소프트웨어 18

28

Storwize V 3700 엔클로져 케이블 연결 [관리 이더넷 연결] [1 Gbps i. SCSI 연결] [8 Gbps FC 연결] [10 Gbps i. SCSI/FCo. E 연결] 30
