IBM Korea SAN 80 B4 2009 IBM Corporation
IBM Korea SAN 80 B-4 표준제안서 © 2009 IBM Corporation

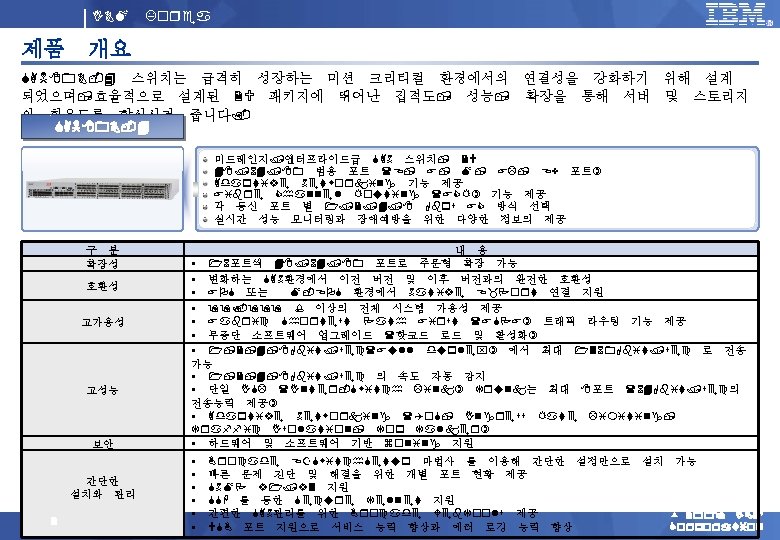

IBM Korea 세부 규격 SAN 80 B-4 시스템 구조 광 채널 포트 확장성 인증된 최대범위 성능 ISL Trunking 총 대역폭 최대 패브릭 지연율 Frame 최대 크기 Frame buffer Classes of Services 포트 종류 데이터 트래픽 미디어 종류 USB 4 종류 § 80 포트: 48/64/80 포트 (E, F, M, EX, FL 포트) § Full Fabric 아키텍처 : 최대 239개 스위치 § 단일 브로케이드 FOS 패브릭 : 56 도메인, 19 hop § 단일 맥데이터 M-EOS 패브릭 : 31 도메인, 3 hop § 라인속도 1. 063/2. 125/4. 25/8. 5 Gbps, 전이중방식; Autosensing (1, 2, 4, 8 Gbit/sec), 포트속도 수동 지정 § Frame-based trunking (optional license) : 64 Gbps § Exchange-based load balancing w/DPS (FOS 포함) § 총 1360 Gbit/sec 80 포트 * 8. 5 Gbps * 2 (full duplex) § 700 ns (Local switched port), 2. 1 us (between port group) § Fibre Channel : 2112 byte payload § 동적 할당 크기 1460, 포트당 최대 268 § Class 2, Class 3, Class F (inter-switch frame) § Fibre Channel: F, FL, M, E, EX, U ( 스위치 종류에 따른 자동 검색 ) § unicase, multicase (255 group), broadcast § 4 Gbps : SFP, LC 커넥터 -Short-Wavelength Laser (SWL) SFP -Long-Wavelength Laser (LWL) SFP -Extended Long-Wavelength Laser (ELWL) § 8 Gbps : SFP, LC 커넥터 -Short-Wavelength Laser (SWL) SFP § 1 USB 포트 : Firmware download, supportsave, configuration upload/download © 2009 IBM § Simple Name Server, RSCN, RCS, DPS, NPIV, FDMI, Corporation
IBM Korea 세부 규격 SAN 80 B-4 세부 환경 관리 기능 관리 소프트웨어 Telnet, HPPT, SNMP v 1/v 3 ( FE MIB , FC 관리 MIB ), Syslog, EZSwitch. Setup, Web Tool, EFCM(옵션), Fabric Manager(옵션: FOS only), SMI-S, AD, Trial license 보안 관리 SSL, SSH v 2, HTTPS, LDAP, RADIUS, RBAC, DH-CHAP, Port Binding, Switch Binding, Secure RPC, Secure Copy(SCP), Trusted Switch, IPSec, IP Filtering 관리 포트 10/100 Mbps 이더넷 (RJ-45) , 시리얼 USB, EFCM과 FM을 통한 call-home 기능 문제 진단 기계적인 제원 POST ( Power on Self Test ) 및 내장된 Online/Offline 진 단, RAStrace logging, 환경 모니터링, 무중단 Daemon 재시작, FCping, Pathinfo (FC traceroute), Port mirroring (SPAN port) Enclosure 5 Non-port : : : 크기 너비 높이 깊이 무게 34. 4 에서 port 사이드로 공기 흐름, 2 U, 포트 (RJ-45), 19 inch 16. 88 inch ( 42. 88 cm ) 3. 40 inch ( 8. 60 cm ) 24. 00 inch ( 61. 05 cm ) 파운드 ( 15. 6 kg ) © 2009 IBM Corporation
IBM Korea 세부 규격 SAN 80 B-4 세부 환경 환경 제원 온 도 운영시 : 0 습 도 운영시 : 10 고 도 최대 충 격 운영시 : 20 g , 6 ms , half-sine 비운영시 : 33 G , 11 ms , 3/eg Axis 진 동 운영시 : 0. 5 g sine, 0. 4 grms random, 5~500 Hz 비운영시 : 2. 0 g sine, 1. 1 grms random, 5~500 Hz 발열량 CO 2 배출량 최대 3 ~ 40 ~ C / 비운영시 : - 85 % / 비운영시 : 10 o 25 ~ ~ 70 95 o C % km 80 포트 1012 : 939 BTU/hour kg/년 전원 6 입력전압 85 ~ 264 주파수 47 ~ 63 전력소비 보통 260 VAC normal Hz watt, 최대 275 watt (80 포트 at 8 Gbps) © 2009 IBM Corporation
