IAR Embedded Workbench Setting Procedure Multimedia Communication Signal

IAR Embedded Workbench Setting Procedure Multimedia Communication & Signal Processing

1. 초기 구동 화면 Multimedia Communication & Signal Processing

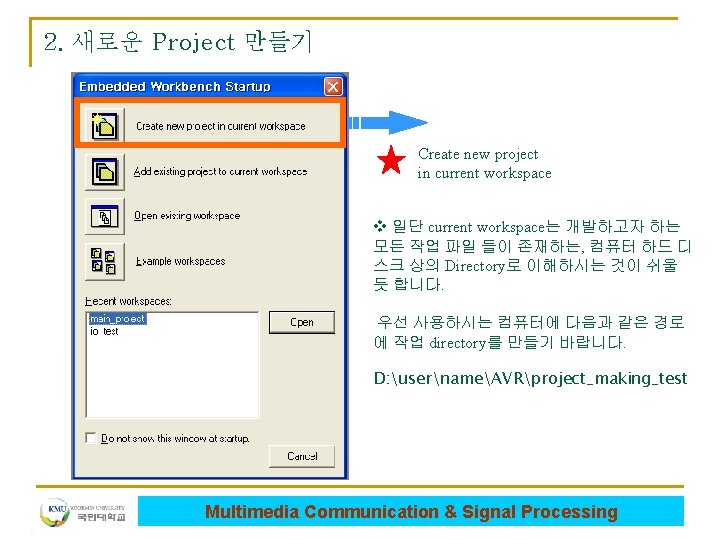

2. 새로운 Project 만들기 Create new project in current workspace v 일단 current workspace는 개발하고자 하는 모든 작업 파일 들이 존재하는, 컴퓨터 하드 디 스크 상의 Directory로 이해하시는 것이 쉬울 듯 합니다. 우선 사용하시는 컴퓨터에 다음과 같은 경로 에 작업 directory를 만들기 바랍니다. D: usernameAVRproject_making_test Multimedia Communication & Signal Processing

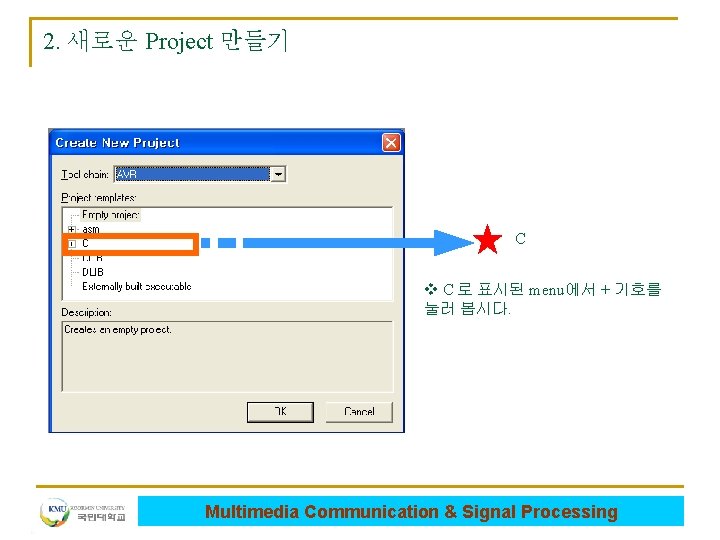

2. 새로운 Project 만들기 C v C 로 표시된 menu에서 + 기호를 눌러 봅시다. Multimedia Communication & Signal Processing

2. 새로운 Project 만들기 AVR Studio 4 compatible output v 서두에서 언급한 바와 같이 IAR embedded workbench에서 작성되고 compile된 개발 소스는 AVR Studio 4 라 는 software를 이용해 debugging 작업을 하게 됩니다. v 따라서 여러분은 IAR embedded workbench를 통해 AVR Studio 4에 적합한 형식으로 여러 분의 소스를 개발해야 합니다. Press “ OK” Multimedia Communication & Signal Processing

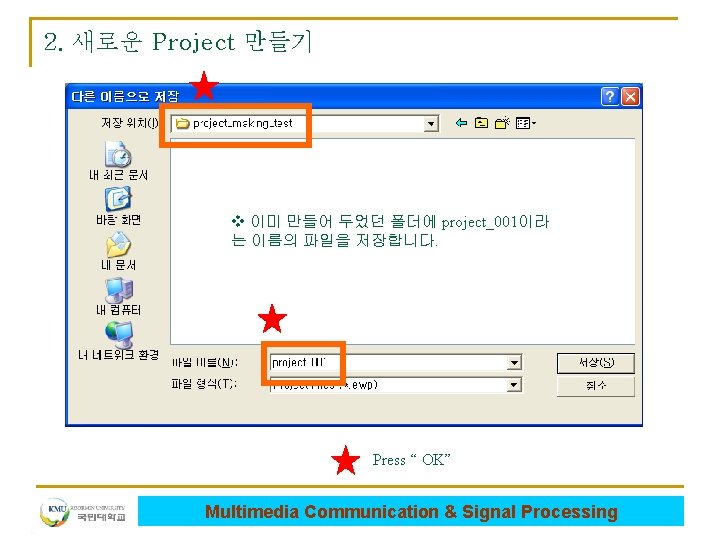

2. 새로운 Project 만들기 v 이미 만들어 두었던 폴더에 project_001이라 는 이름의 파일을 저장합니다. Press “ OK” Multimedia Communication & Signal Processing

2. 새로운 Project 만들기 v IAR embedded workbench의 file menu에서 save As 메뉴를 선택합니다. Multimedia Communication & Signal Processing

2. 새로운 Project 만들기 v Save As 창이 나타나면 파일 이름에 project_001을 입력합니다. Press “ 저장” Multimedia Communication & Signal Processing

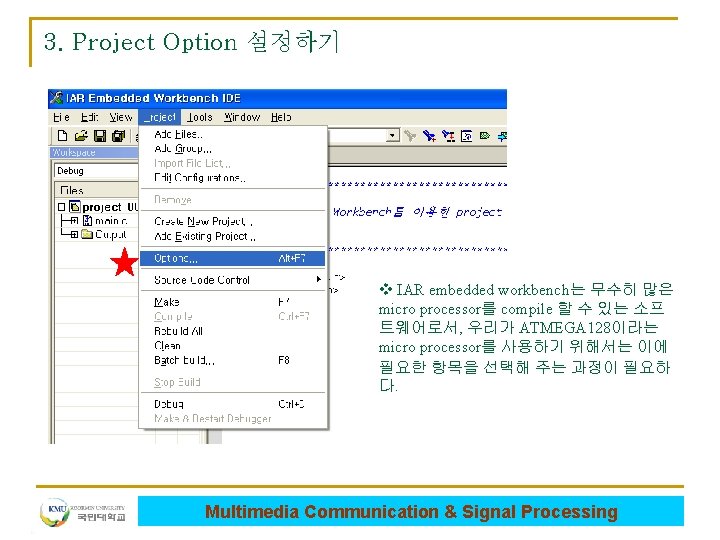

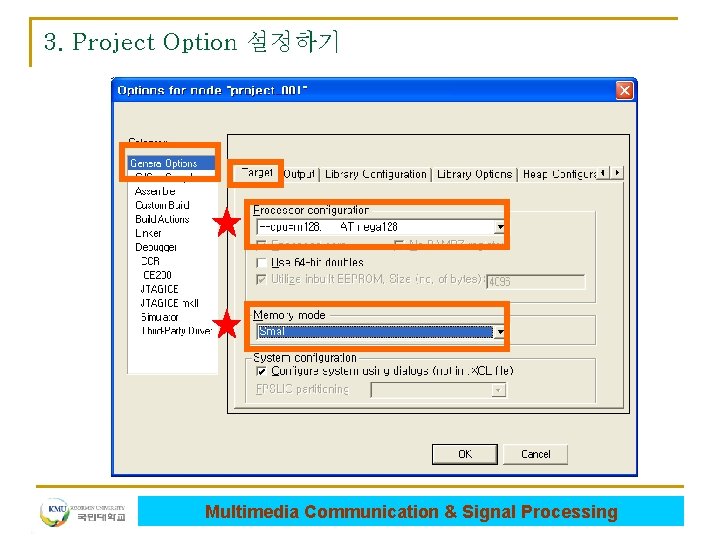

3. Project Option 설정하기 v IAR embedded workbench는 무수히 많은 micro processor를 compile 할 수 있는 소프 트웨어로서, 우리가 ATMEGA 128이라는 micro processor를 사용하기 위해서는 이에 필요한 항목을 선택해 주는 과정이 필요하 다. Multimedia Communication & Signal Processing

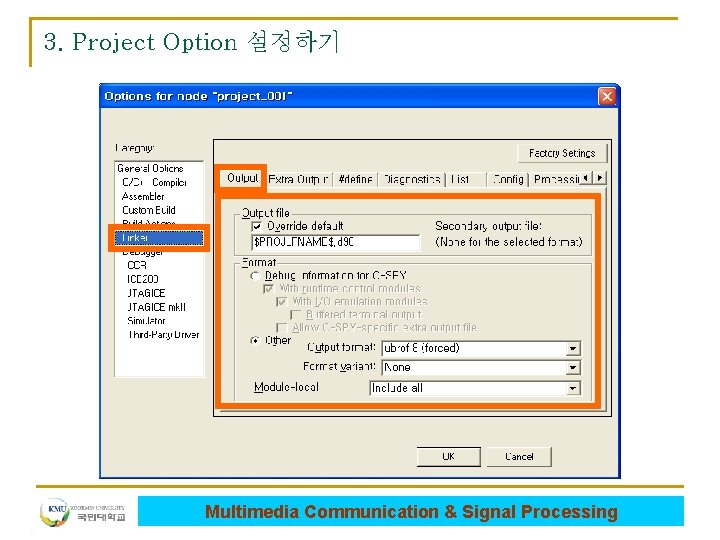

3. Project Option 설정하기 Multimedia Communication & Signal Processing

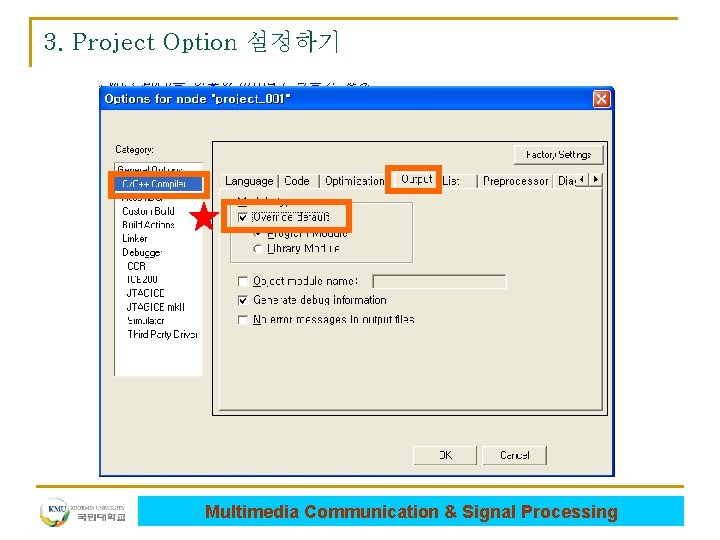

3. Project Option 설정하기 Multimedia Communication & Signal Processing

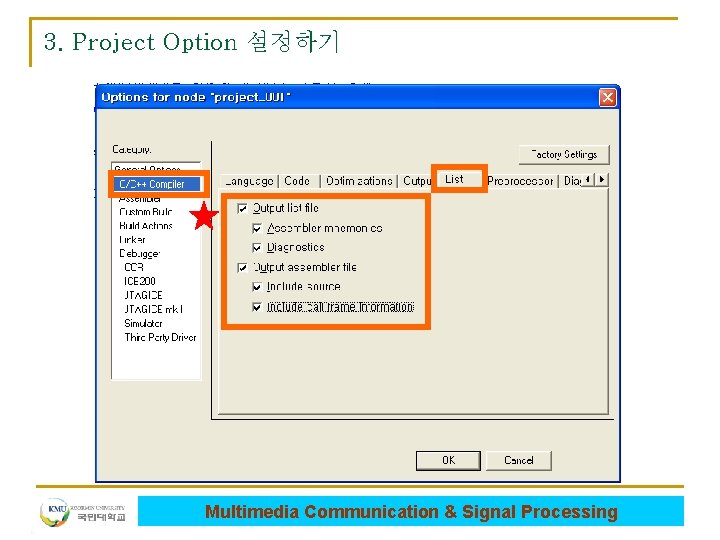

3. Project Option 설정하기 Multimedia Communication & Signal Processing

3. Project Option 설정하기 Multimedia Communication & Signal Processing

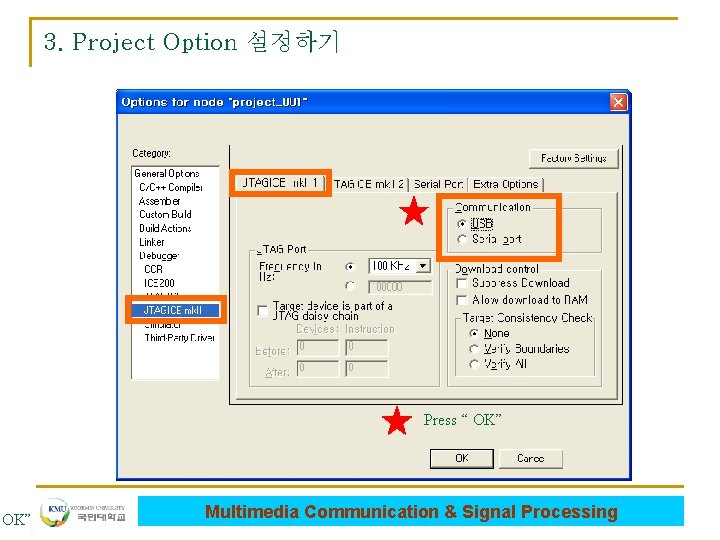

3. Project Option 설정하기 Press “ OK” Multimedia Communication & Signal Processing

4. Project Compile 또는 Press “ F 7” Multimedia Communication & Signal Processing

4. Project Compile v compile 결과 창에 다음과 같은 메시지가 출력되면 에러가 없다는 것을 의미한다. Multimedia Communication & Signal Processing

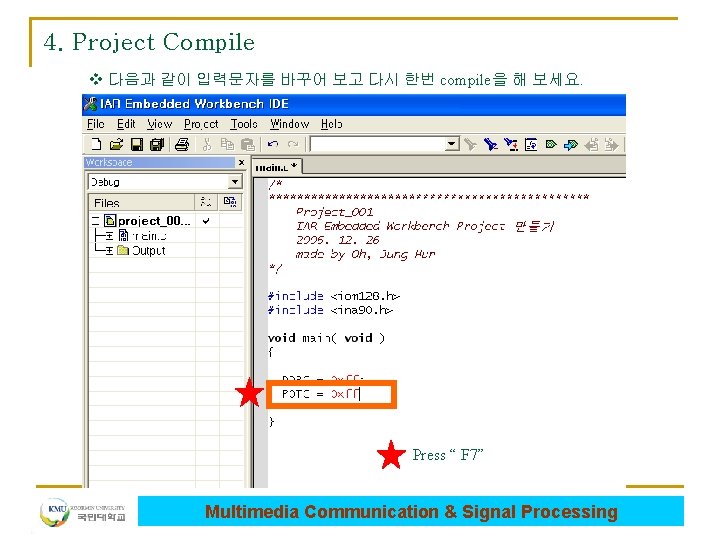

4. Project Compile v 다음과 같이 입력문자를 바꾸어 보고 다시 한번 compile을 해 보세요. Press “ F 7” Multimedia Communication & Signal Processing

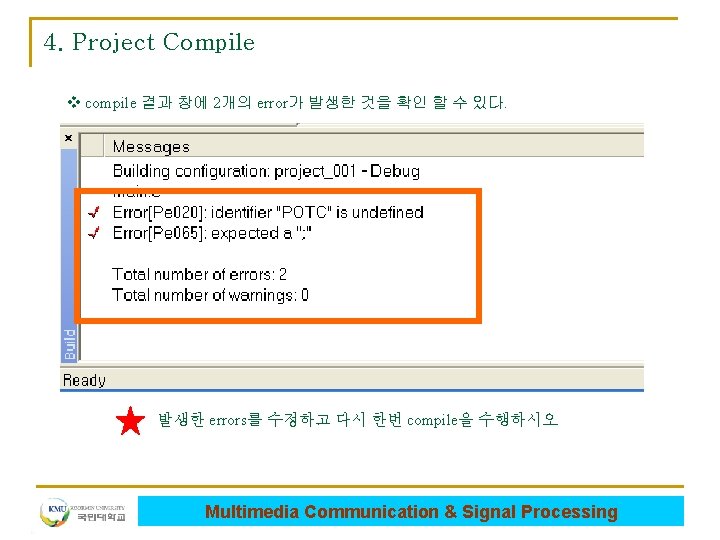

4. Project Compile v compile 결과 창에 2개의 error가 발생한 것을 확인 할 수 있다. 발생한 errors를 수정하고 다시 한번 compile을 수행하시오 Multimedia Communication & Signal Processing

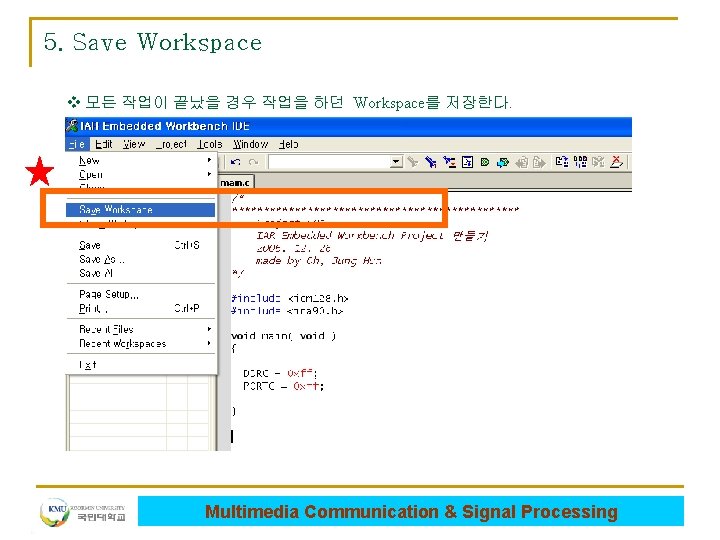

5. Save Workspace v 모든 작업이 끝났을 경우 작업을 하던 Workspace를 저장한다. Multimedia Communication & Signal Processing

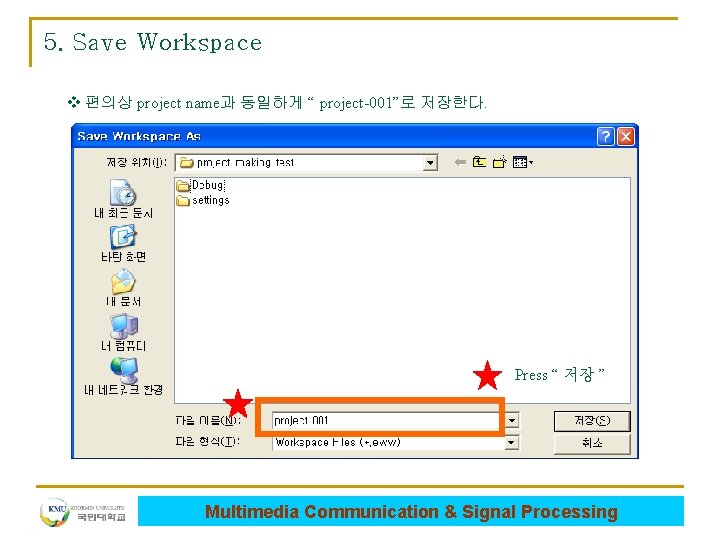

5. Save Workspace v 편의상 project name과 동일하게 “ project-001”로 저장한다. Press “ 저장 ” Multimedia Communication & Signal Processing

6. Project file의 실행 v IAR Embedded Workbench를 종료하고 project_making_test 폴더를 확인해 보자 Double click v project_001이라는 IAR IDE Workspace 파일을 double click 해 보자. Multimedia Communication & Signal Processing
