Iaki Gmez Arriaran Erradiazio termikoa ariketak 1 Iaki

© Iñaki Gómez Arriaran Erradiazio termikoa ariketak 1

© Iñaki Gómez Arriaran 15. 1. Asfalto beltzez egindako kale batek 1. 103, 75 W/m 2 -ko erradiazio-energia xurgatzen du udan. Inguruko airearen tenperatura 32 ºC-koa da. Airearen eta kalearen (asfaltoa) arteko konbekzio-koefizientea 16 W/m 2·ºC-koa da. Kalkula bedi kalearen tenperatura. datuak G T 1 oreka termikoan, honakoa bete behar da: 2

© Iñaki Gómez Arriaran 15. 2. Tamaina bereko bi plaka paralelo oso gertu daude bata bestetik. Bata 1. 000 ºC-tan eta bestea 500 ºC-tan daude. Kalkula bedi, m 2 bakoitzeko, bi plaken arteko erradiazio bidezko bero-trukea, baldin eta: a) Plakak beltzak badira. b) Plakak grisak badira, bien emisibitatea 0, 6 koa izanik. c) Plakak beltzak badira eta bien artean hirugarren plaka beltz bat jartzen bada. a) plakak beltzak badira 1 2 F 12=F 21=1 plakak alkarrengandik nahiko gertu daudela suposatuko da 3

© Iñaki Gómez Arriaran 15. 2. b) plakak grisak badira 1 2 4

© Iñaki Gómez Arriaran 15. 2. c) 3. plaka beltz jartzen bada 1 2 3 5

© Iñaki Gómez Arriaran 15. 2. 6

© Iñaki Gómez Arriaran 15. 3. Metalezko hodi gris luze batek likido beroa garraiatzen du industria-planta bateko prozesatze-makina batetik bestera. Hodiaren kanpoaldeko diametroa 0, 8 m-koa da eta emisibitatea 0, 5 ekoa. Hodi hau beste hodi gris batez inguratuta dago; bigarren hodi honen barnealdeko diametroa 1 m-koa da, eta emisibitatea 0, 3 koa. Bi hodien arteko tartea hutsik dago, likidoaren bero-galerak minimizatzeko. Barneko hodiaren tenperatura 550 K-ekoa da eta kanpokoarena berriz, 300 K-ekoa. Kalkula bitez likidoaren bero-galerak hodiaren metro bakoitzeko, eta, barneko hodia 0, 15 eko emisibitatea duen pintura gris batez estaliz gero, likidoaren bero-galeren murrizpena. datuak D 1 D 2 7

© Iñaki Gómez Arriaran 15. 3. hodiak nahiko luzeak direla suposatuko dugu, beraz: F 12=1 8

© Iñaki Gómez Arriaran 15. 3. likidoaren bero-galeren murrizpena Oharra: barneko hoditik kanporantz dagoen bero-galera, erradiazioaren bitartez emango da, bi hodien artean dagoen hutsa dela eta, bero-transmisio mota posible bakarra delarik. 9

© Iñaki Gómez Arriaran 15. 4. Kanpoaldeko gainazala 260 ºC-tan duen kobrezko hodi batek 15 ºC-tan dagoen gela handi bat zeharkatzen du. Kalkula bedi erradiazio bidezko bero-galera hodiaren m 2 bakoitzeko, kobrearen emisibitatea 0, 61 koa dela kontsideratuz. datuak adibide hau, gorputz haundi baten barruan dagoen goputz txiki bat bezela irudika daiteke. Honela, gorputz haundia, gorputz beltza bezala erabili daiteke, honek, jazotako ia erradiazio guztia xurgatuko baitu. 10

© Iñaki Gómez Arriaran Gela gorputz beltz gisa hartu daiteke. Beraz: Eb 2 = J 2 11

© Iñaki Gómez Arriaran 15. 7. Labe baten zoruak 4, 5 x 4, 5 m 2 -ko azalera eta 0, 7 ko emisibitatea du. Lurretik hiru metrotara eta lurrarekiko paralelo, altzairu herdoiluzko hodi-ilara bat dago, baina azterketa errazteko, hodi-ilara hori 4, 5 x 4, 5 m 2 -ko eta 0, 9 ko emisibitateko plano bat balitz bezala azter daiteke. Zoruaren eta hodien batez besteko tenperaturak 900 ºC eta 270 ºC-koak dira, hurrenez hurren. Kalkula bitez: a) Hodiek erradiazioz jasotako beroa. b) Labearen pareta erregaitzen tenperatura, pareta hauek ondo isolatuta daudela suposatuz. 2 datuak 3 m 3 4, 5 m 1 3 -ak labearen pareta erregaitzak dira 12

© Iñaki Gómez Arriaran 15. 7. a) ikuspen-faktorea 3 paretak erregaitzak direnez, bertako bero-fluxua nulua izango da. Beraz: Eb 3 = J 3 sabaia paretak lurra 13

© Iñaki Gómez Arriaran 15. 7. 14

© Iñaki Gómez Arriaran 15. 7. b) 15

© Iñaki Gómez Arriaran 15. 7. eta 16

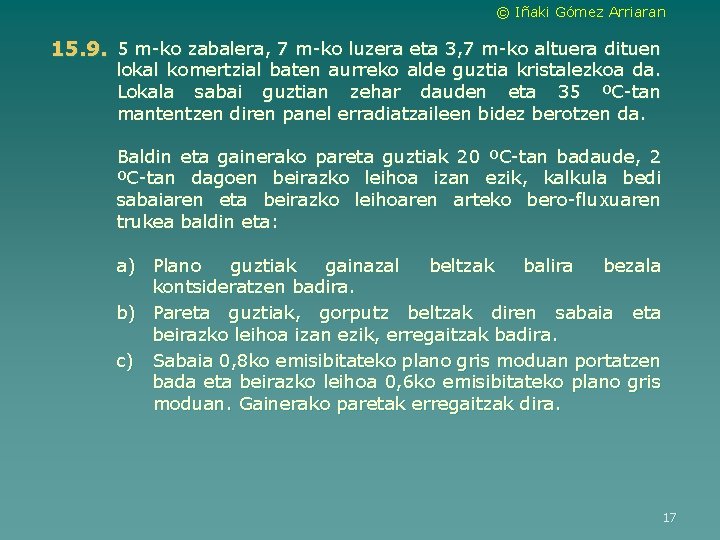

© Iñaki Gómez Arriaran 15. 9. 5 m-ko zabalera, 7 m-ko luzera eta 3, 7 m-ko altuera dituen lokal komertzial baten aurreko alde guztia kristalezkoa da. Lokala sabai guztian zehar dauden eta 35 ºC-tan mantentzen diren panel erradiatzaileen bidez berotzen da. Baldin eta gainerako pareta guztiak 20 ºC-tan badaude, 2 ºC-tan dagoen beirazko leihoa izan ezik, kalkula bedi sabaiaren eta beirazko leihoaren arteko bero-fluxuaren trukea baldin eta: a) Plano guztiak gainazal beltzak balira bezala kontsideratzen badira. b) Pareta guztiak, gorputz beltzak diren sabaia eta beirazko leihoa izan ezik, erregaitzak badira. c) Sabaia 0, 8 ko emisibitateko plano gris moduan portatzen bada eta beirazko leihoa 0, 6 ko emisibitateko plano gris moduan. Gainerako paretak erregaitzak dira. 17

© Iñaki Gómez Arriaran 15. 9. 1 3 3 2 3 7 m 5 m 3, 7 m 1 sabaia 2 kristalezko aldea 3 paretak datuak sabaia eta kristalezko aldearen arteko bero-fluxua: ikuspen-faktorea 18

© Iñaki Gómez Arriaran 15. 9. a) 1 2 b) 1 2 3 gainazal beltzak gorputz beltzak 3 erregaitzak 19

© Iñaki Gómez Arriaran 15. 9. 20

© Iñaki Gómez Arriaran 15. 9. c) 1 plano grisak 2 plano grisak 3 erregaitzak 21

© Iñaki Gómez Arriaran ikuspen-faktorea 22

© Iñaki Gómez Arriaran ikuspen-faktorea 23
