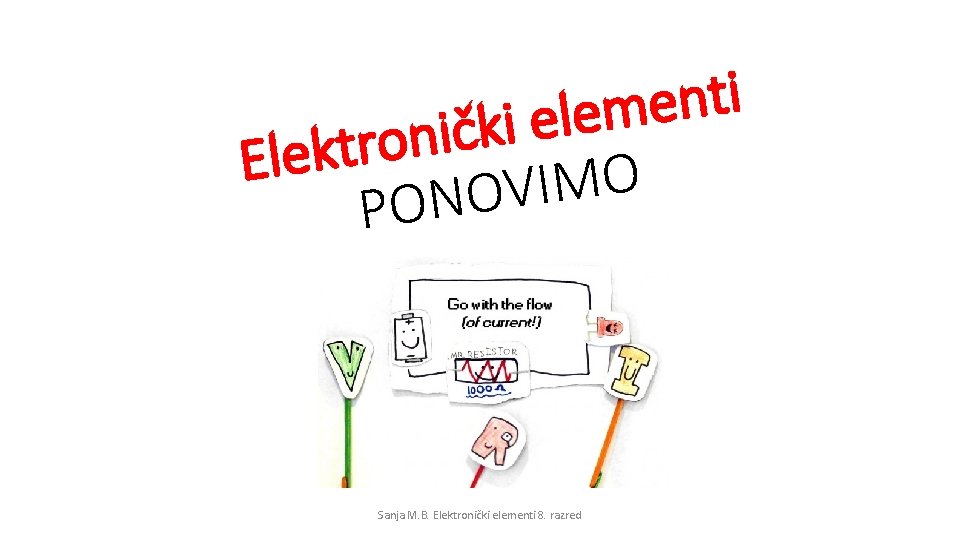

i t n e m e l e i k č i n o r t k e El O M I V O N PO Sanja M. B. Elektronički elementi 8. razred

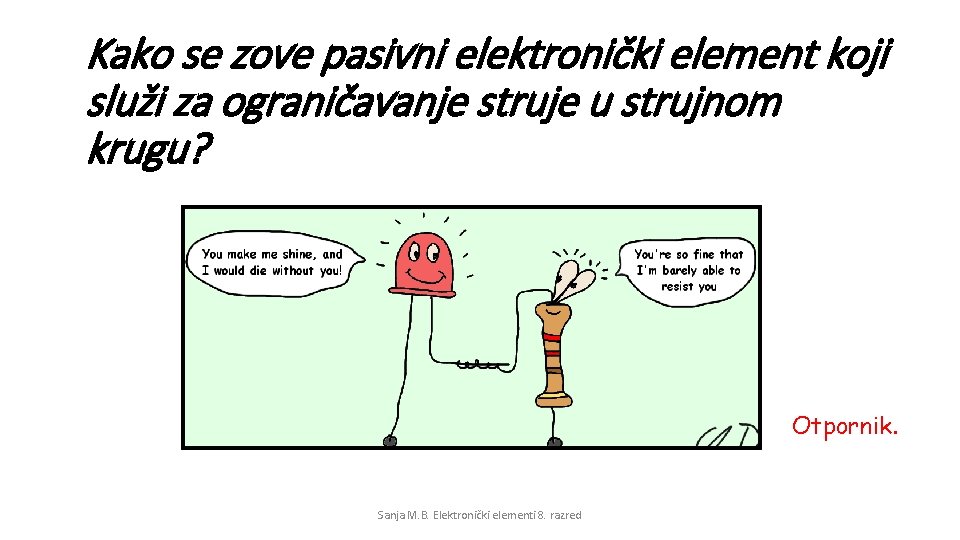

Kako se zove pasivni elektronički element koji služi za ograničavanje struje u strujnom krugu? Otpornik. Sanja M. B. Elektronički elementi 8. razred

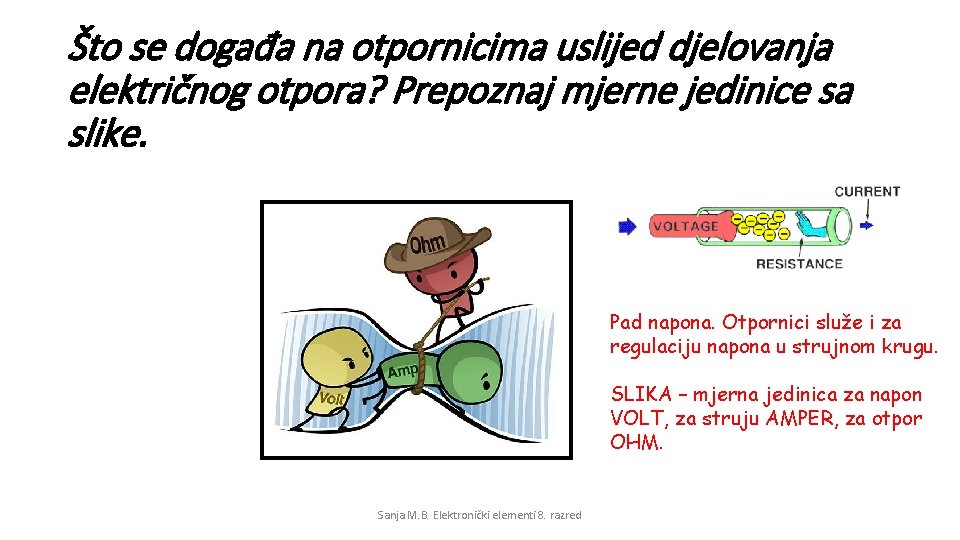

Što se događa na otpornicima uslijed djelovanja električnog otpora? Prepoznaj mjerne jedinice sa slike. Pad napona. Otpornici služe i za regulaciju napona u strujnom krugu. SLIKA – mjerna jedinica za napon VOLT, za struju AMPER, za otpor OHM. Sanja M. B. Elektronički elementi 8. razred

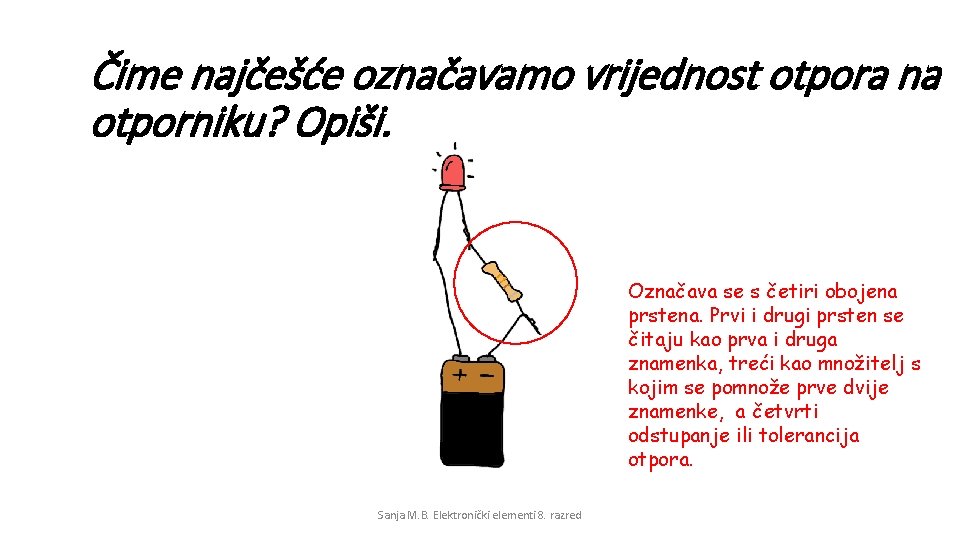

Čime najčešće označavamo vrijednost otpora na otporniku? Opiši. Označava se s četiri obojena prstena. Prvi i drugi prsten se čitaju kao prva i druga znamenka, treći kao množitelj s kojim se pomnože prve dvije znamenke, a četvrti odstupanje ili tolerancija otpora. Sanja M. B. Elektronički elementi 8. razred

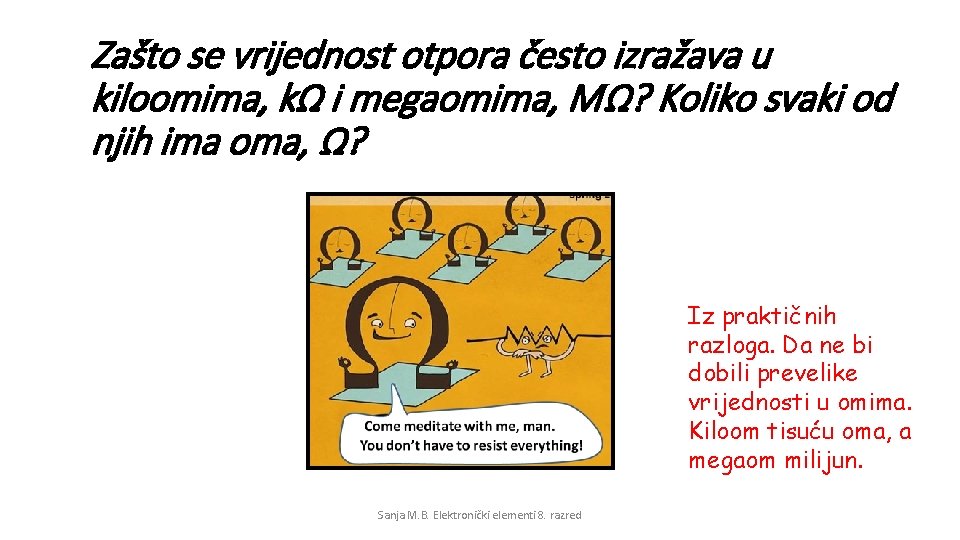

Zašto se vrijednost otpora često izražava u kiloomima, kΩ i megaomima, MΩ? Koliko svaki od njih ima oma, Ω? Iz praktičnih razloga. Da ne bi dobili prevelike vrijednosti u omima. Kiloom tisuću oma, a megaom milijun. Sanja M. B. Elektronički elementi 8. razred

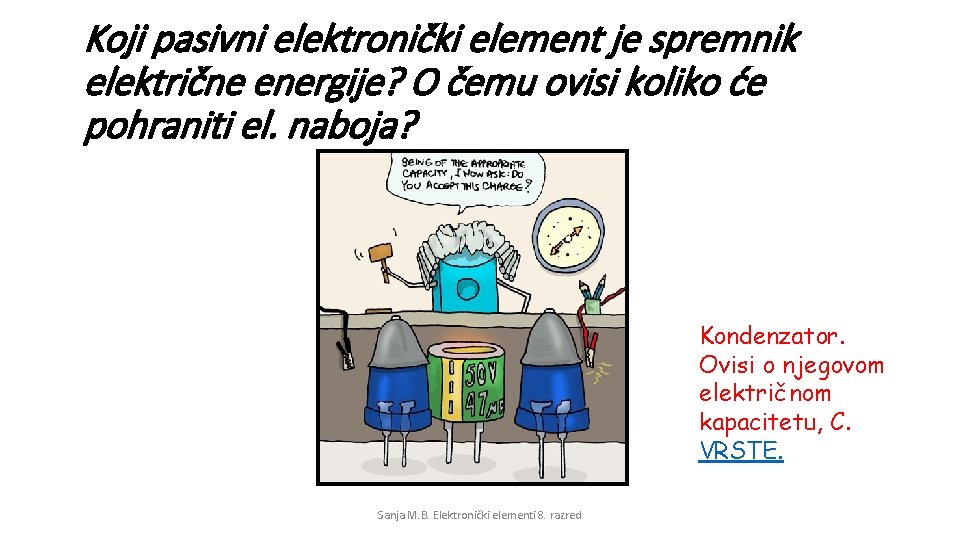

Koji pasivni elektronički element je spremnik električne energije? O čemu ovisi koliko će pohraniti el. naboja? Kondenzator. Ovisi o njegovom električnom kapacitetu, C. VRSTE. Sanja M. B. Elektronički elementi 8. razred

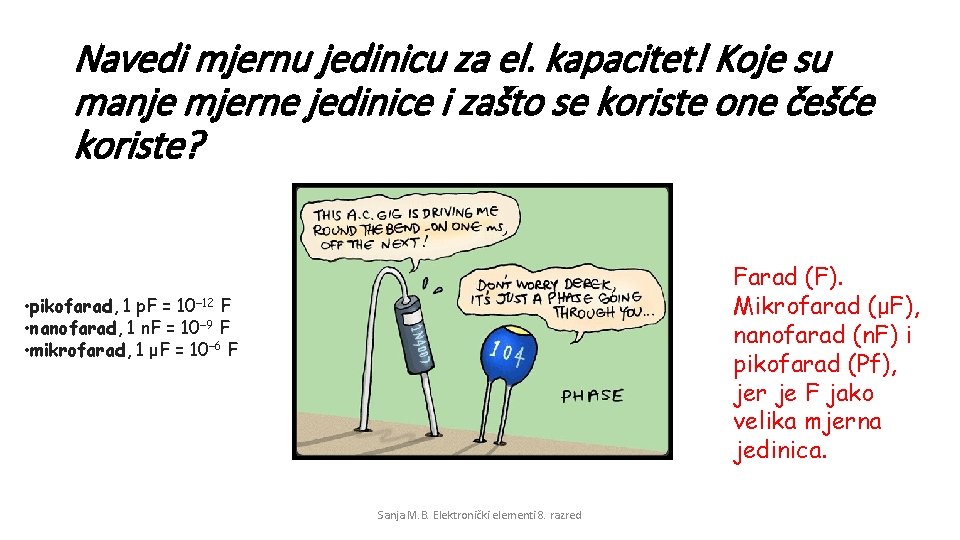

Navedi mjernu jedinicu za el. kapacitet! Koje su manje mjerne jedinice i zašto se koriste one češće koriste? Farad (F). Mikrofarad (μF), nanofarad (n. F) i pikofarad (Pf), jer je F jako velika mjerna jedinica. • pikofarad, 1 p. F = 10− 12 F • nanofarad, 1 n. F = 10− 9 F • mikrofarad, 1 μF = 10− 6 F Sanja M. B. Elektronički elementi 8. razred

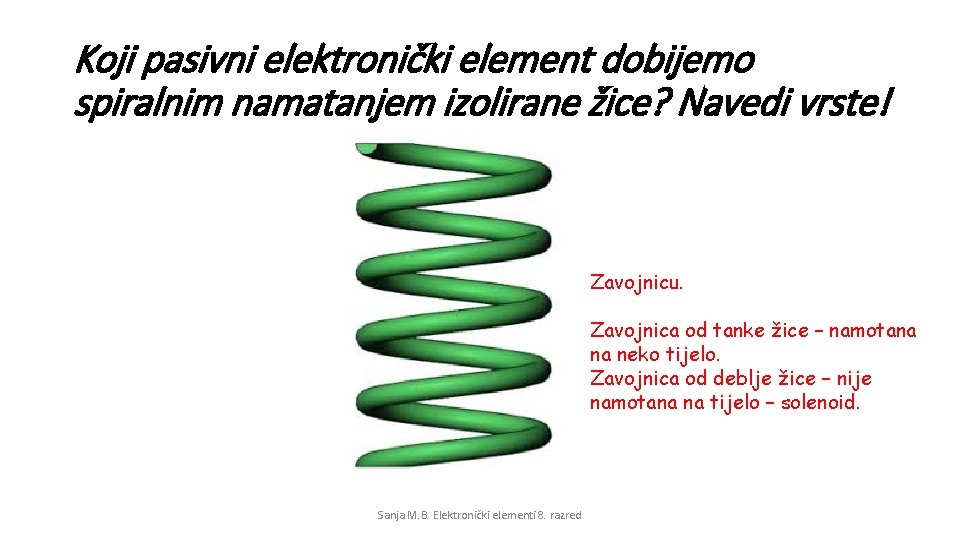

Koji pasivni elektronički element dobijemo spiralnim namatanjem izolirane žice? Navedi vrste! Zavojnicu. Zavojnica od tanke žice – namotana na neko tijelo. Zavojnica od deblje žice – nije namotana na tijelo – solenoid. Sanja M. B. Elektronički elementi 8. razred

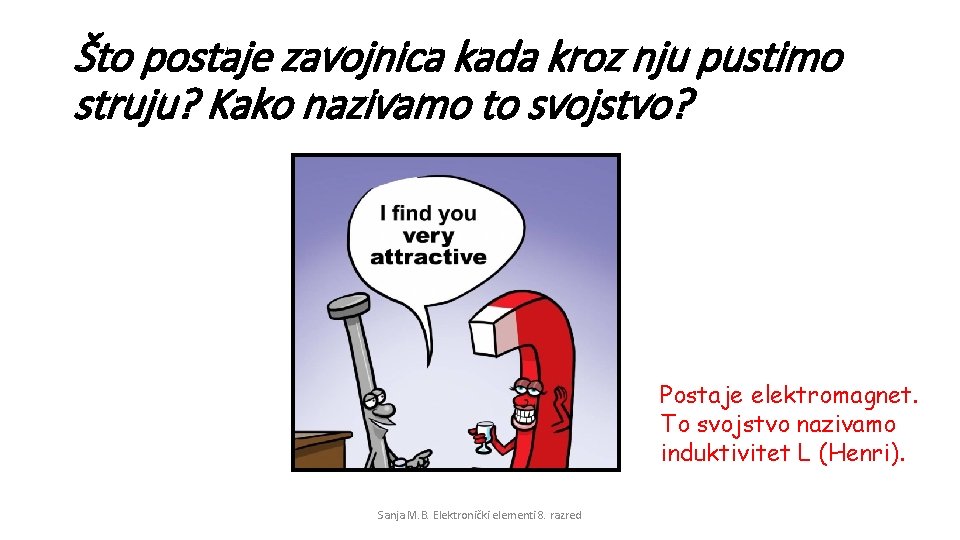

Što postaje zavojnica kada kroz nju pustimo struju? Kako nazivamo to svojstvo? Postaje elektromagnet. To svojstvo nazivamo induktivitet L (Henri). Sanja M. B. Elektronički elementi 8. razred

Navedi pasivne elektroničke elemente kojima pripadaju simboli sa slike! ZAVOJNICA OTPORNIK KONDENZATOR Sanja M. B. Elektronički elementi 8. razred

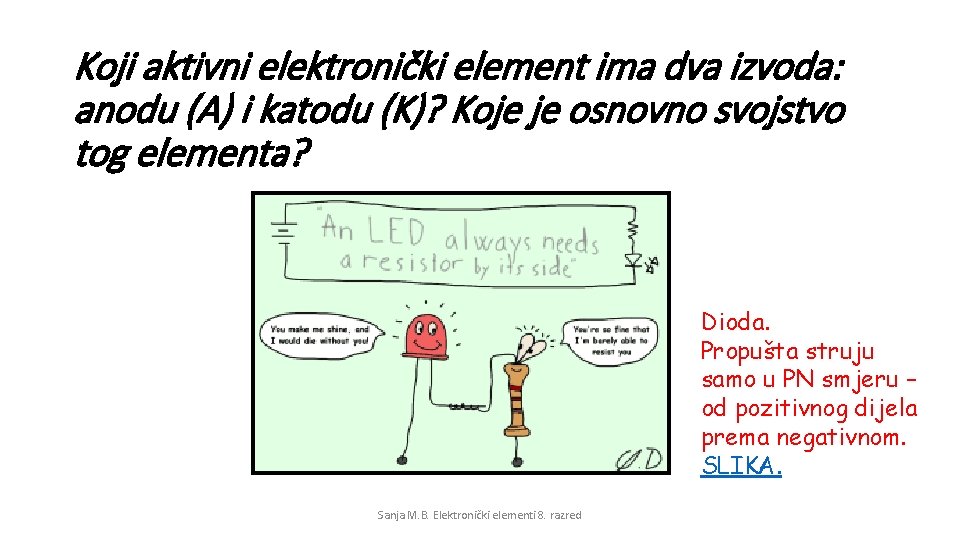

Koji aktivni elektronički element ima dva izvoda: anodu (A) i katodu (K)? Koje je osnovno svojstvo tog elementa? Dioda. Propušta struju samo u PN smjeru – od pozitivnog dijela prema negativnom. SLIKA. Sanja M. B. Elektronički elementi 8. razred

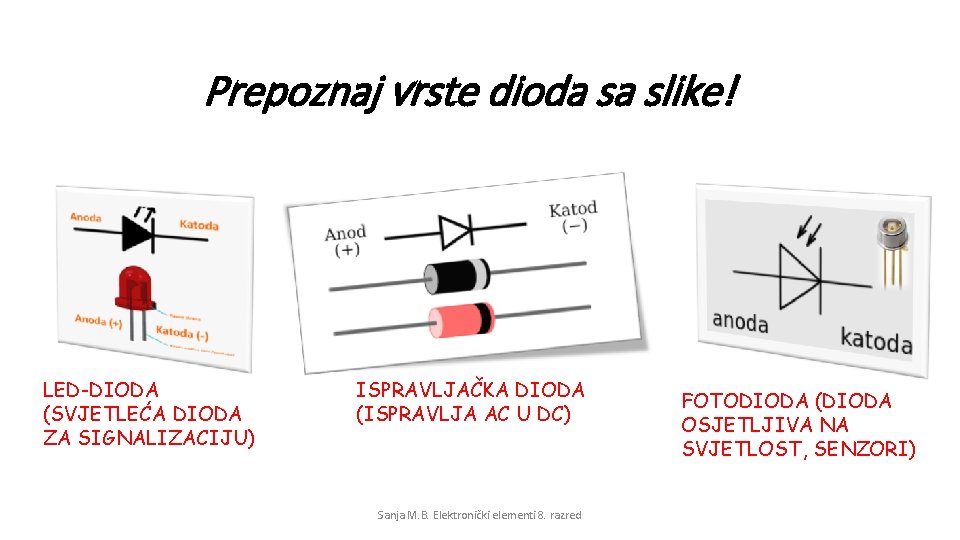

Prepoznaj vrste dioda sa slike! LED-DIODA (SVJETLEĆA DIODA ZA SIGNALIZACIJU) ISPRAVLJAČKA DIODA (ISPRAVLJA AC U DC) Sanja M. B. Elektronički elementi 8. razred FOTODIODA (DIODA OSJETLJIVA NA SVJETLOST, SENZORI)

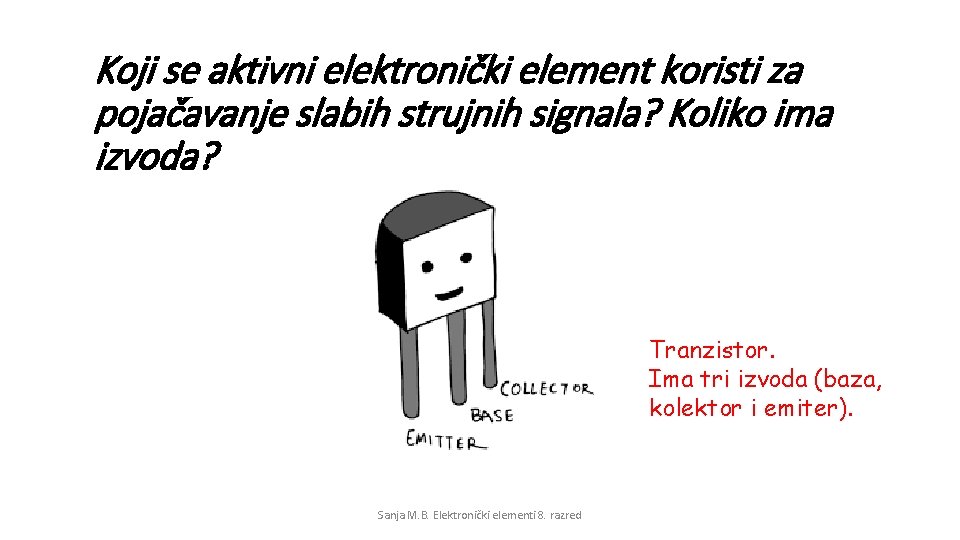

Koji se aktivni elektronički element koristi za pojačavanje slabih strujnih signala? Koliko ima izvoda? Tranzistor. Ima tri izvoda (baza, kolektor i emiter). Sanja M. B. Elektronički elementi 8. razred

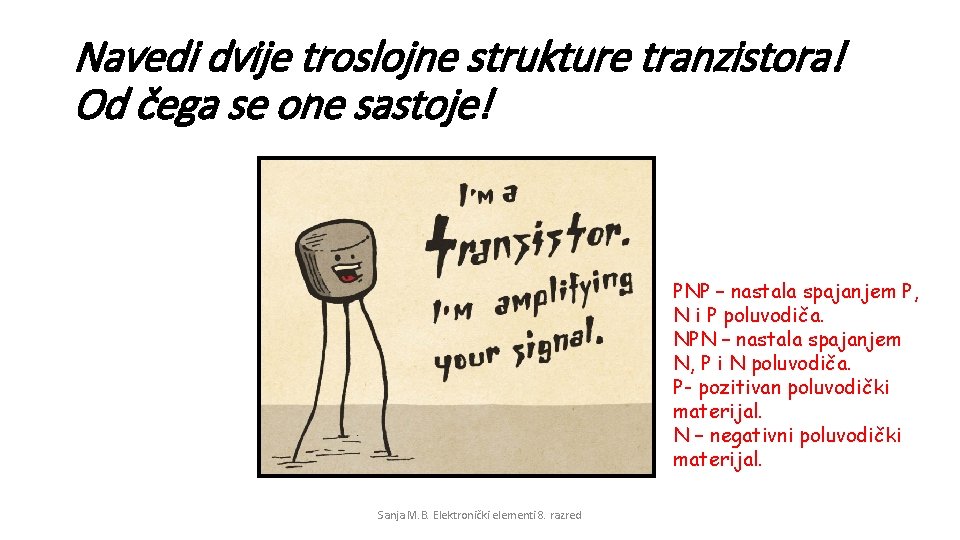

Navedi dvije troslojne strukture tranzistora! Od čega se one sastoje! PNP – nastala spajanjem P, N i P poluvodiča. NPN – nastala spajanjem N, P i N poluvodiča. P- pozitivan poluvodički materijal. N – negativni poluvodički materijal. Sanja M. B. Elektronički elementi 8. razred

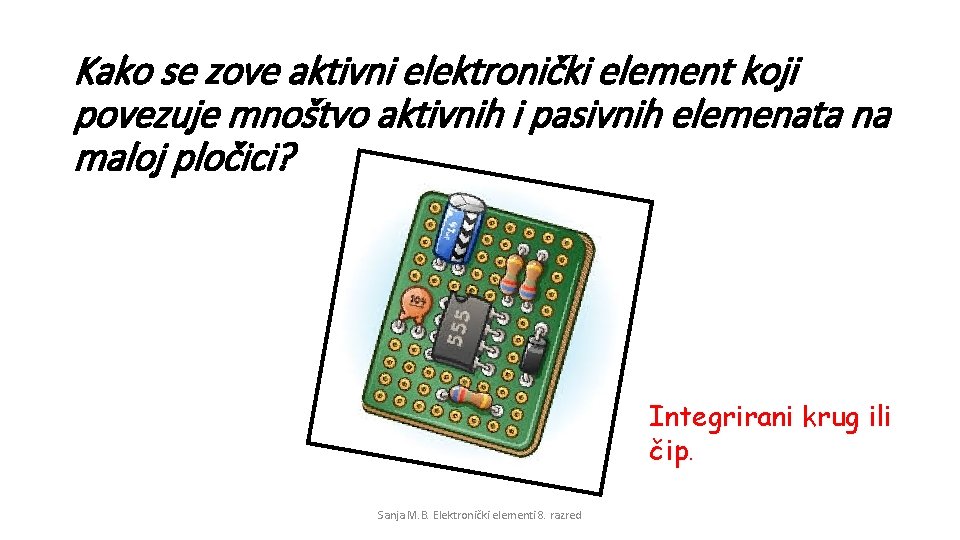

Kako se zove aktivni elektronički element koji povezuje mnoštvo aktivnih i pasivnih elemenata na maloj pločici? Integrirani krug ili čip. Sanja M. B. Elektronički elementi 8. razred

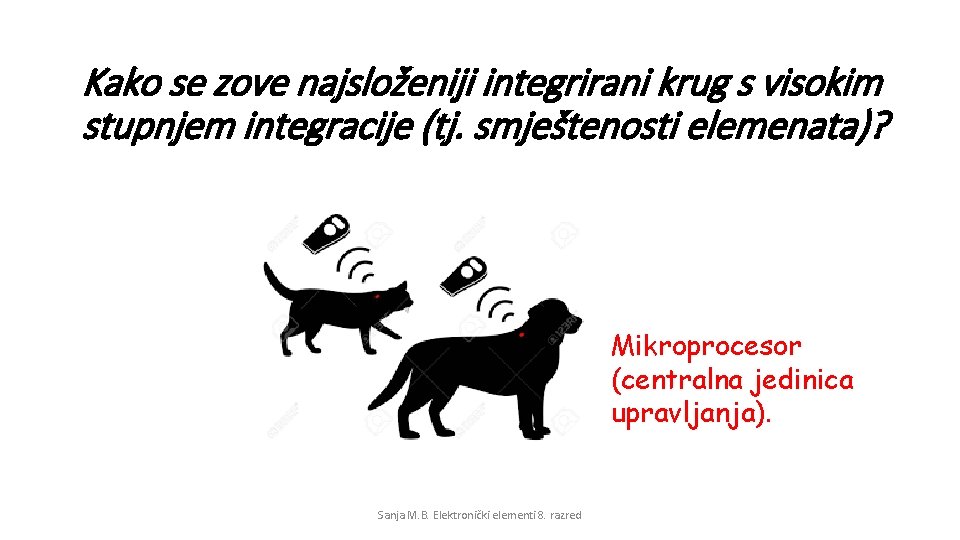

Kako se zove najsloženiji integrirani krug s visokim stupnjem integracije (tj. smještenosti elemenata)? Mikroprocesor (centralna jedinica upravljanja). Sanja M. B. Elektronički elementi 8. razred

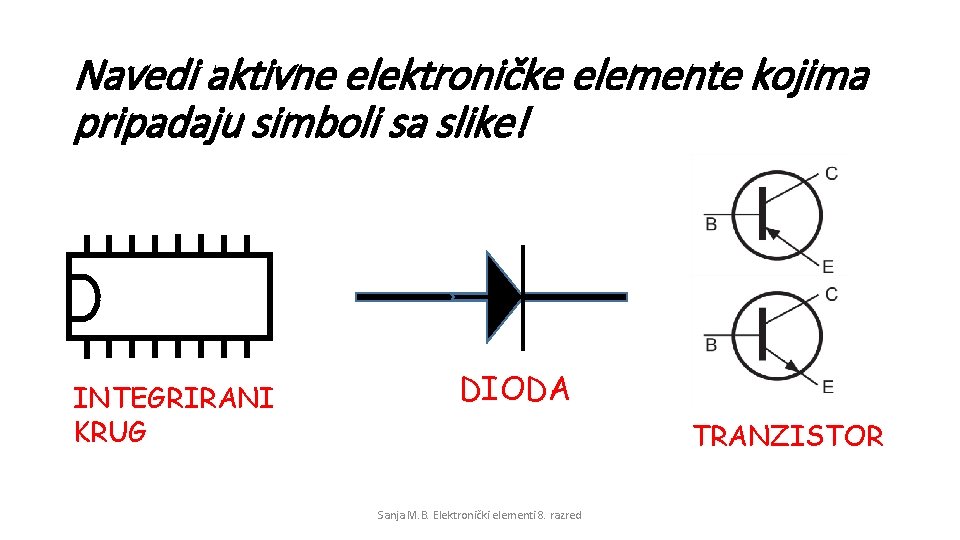

Navedi aktivne elektroničke elemente kojima pripadaju simboli sa slike! INTEGRIRANI KRUG DIODA TRANZISTOR Sanja M. B. Elektronički elementi 8. razred

HVALA NA PAŽNJI!!! Sanja M. B. Elektronički elementi 8. razred

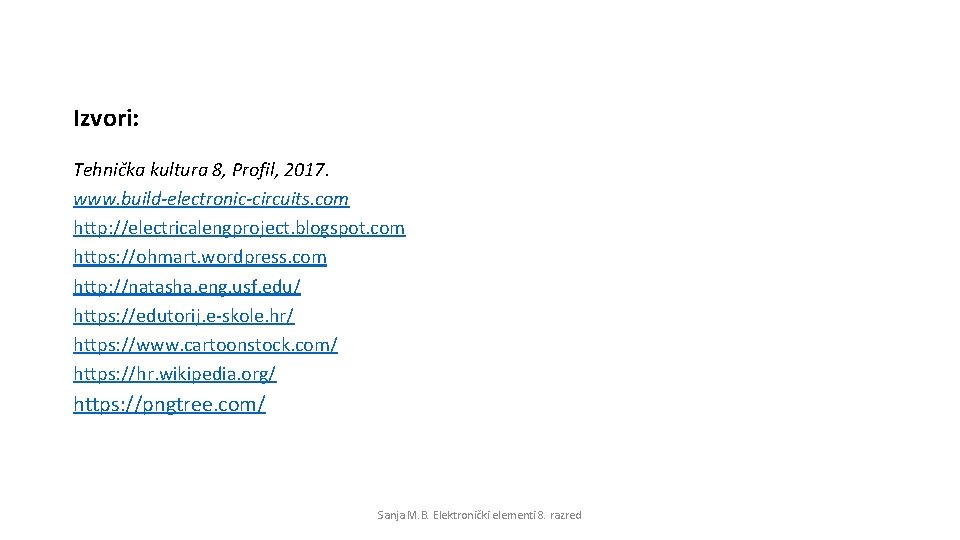

Izvori: Tehnička kultura 8, Profil, 2017. www. build-electronic-circuits. com http: //electricalengproject. blogspot. com https: //ohmart. wordpress. com http: //natasha. eng. usf. edu/ https: //edutorij. e-skole. hr/ https: //www. cartoonstock. com/ https: //hr. wikipedia. org/ https: //pngtree. com/ Sanja M. B. Elektronički elementi 8. razred
