I MSURAREA MRIMILOR NEELECTRICE 1 MSURAREA CU UBLERUL

I. MĂSURAREA MĂRIMILOR NE-ELECTRICE 1. MĂSURAREA CU ŞUBLERUL Surub de blocare Cursor Rigla gradata Ciocuri mobile Ciocuri fixe Vernier Tija de adancime Scara gradata

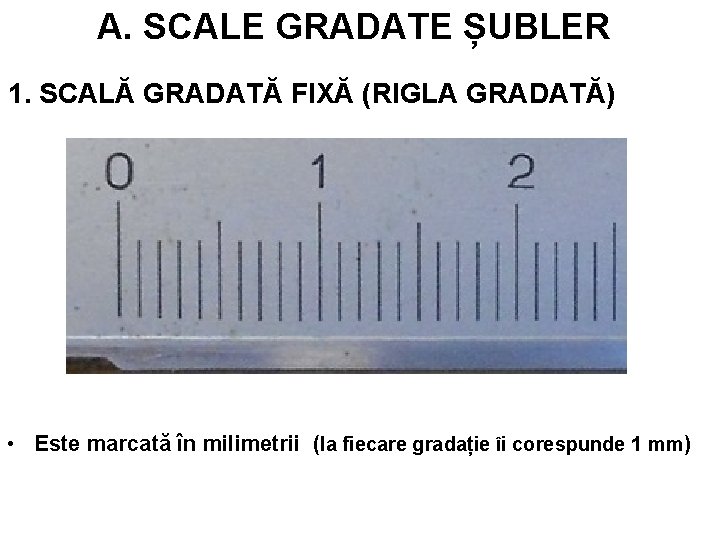

A. SCALE GRADATE ȘUBLER 1. SCALĂ GRADATĂ FIXĂ (RIGLA GRADATĂ) • Este marcată în milimetrii (la fiecare gradație îi corespunde 1 mm)

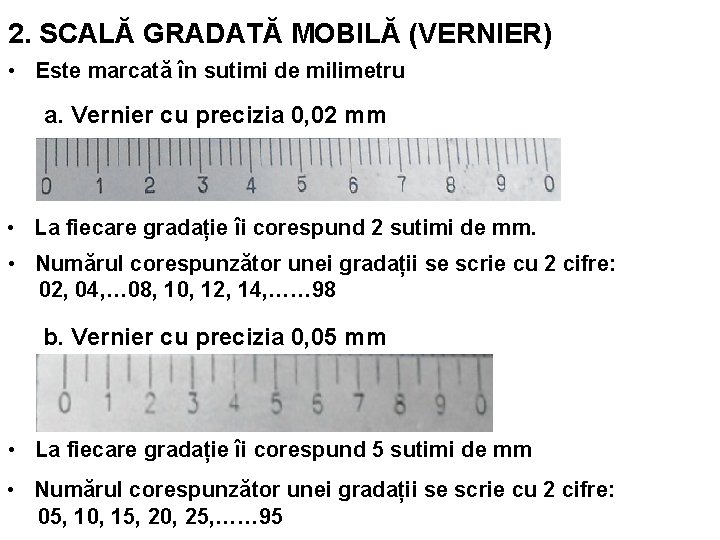

2. SCALĂ GRADATĂ MOBILĂ (VERNIER) • Este marcată în sutimi de milimetru a. Vernier cu precizia 0, 02 mm • La fiecare gradație îi corespund 2 sutimi de mm. • Numărul corespunzător unei gradații se scrie cu 2 cifre: 02, 04, … 08, 10, 12, 14, …… 98 b. Vernier cu precizia 0, 05 mm • La fiecare gradație îi corespund 5 sutimi de mm • Numărul corespunzător unei gradații se scrie cu 2 cifre: 05, 10, 15, 20, 25, …… 95

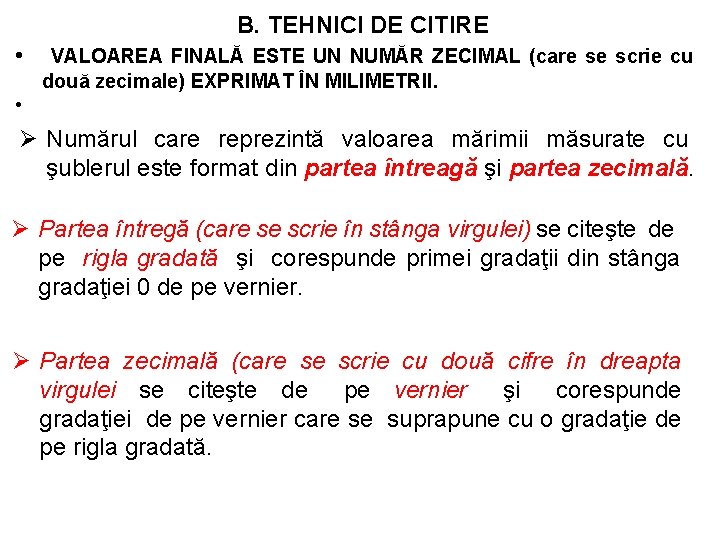

B. TEHNICI DE CITIRE • VALOAREA FINALĂ ESTE UN NUMĂR ZECIMAL (care se scrie cu două zecimale) EXPRIMAT ÎN MILIMETRII. • Ø Numărul care reprezintă valoarea mărimii măsurate cu şublerul este format din partea întreagă şi partea zecimală. Ø Partea întregă (care se scrie în stânga virgulei) se citeşte de pe rigla gradată şi corespunde primei gradaţii din stânga gradaţiei 0 de pe vernier. Ø Partea zecimală (care se scrie cu două cifre în dreapta virgulei se citeşte de pe vernier şi corespunde gradaţiei de pe vernier care se suprapune cu o gradaţie de pe rigla gradată.

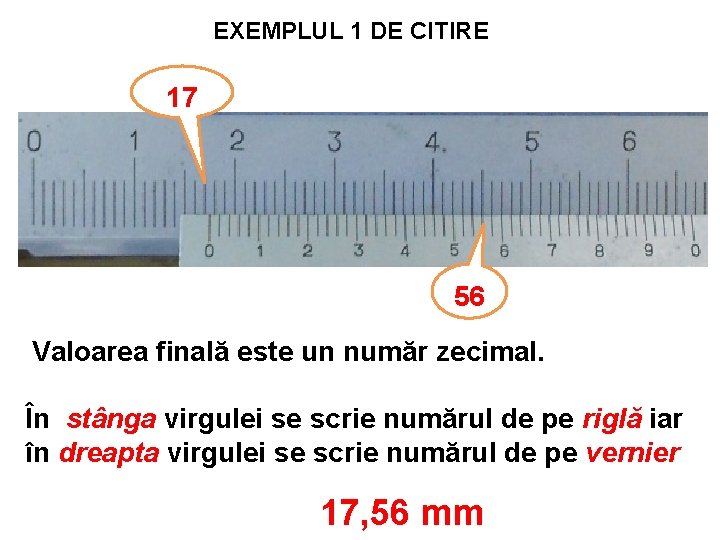

EXEMPLUL 1 DE CITIRE 17 56 Valoarea finală este un număr zecimal. În stânga virgulei se scrie numărul de pe riglă iar în dreapta virgulei se scrie numărul de pe vernier 17, 56 mm

EXEMPLUL 2 DE CITIRE. 18 35 Valoarea finală este un număr zecimal. În stânga virgulei se scrie numărul de pe riglă iar în dreapta virgulei se scrie numărul de pe vernier 18, 35 mm

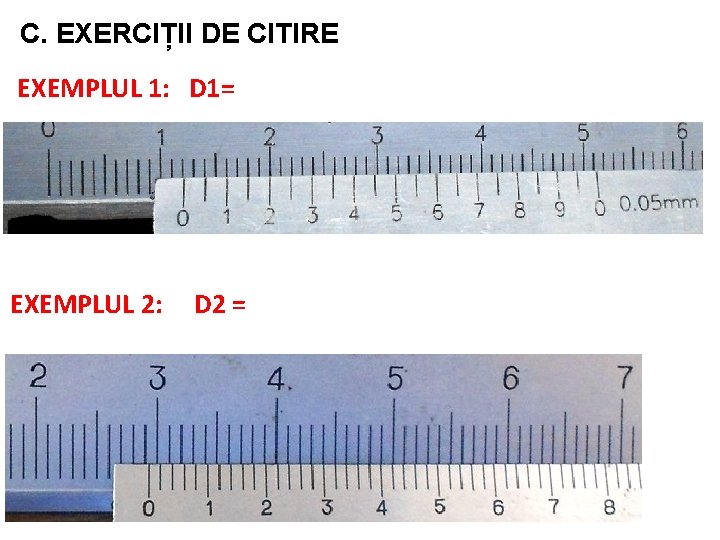

C. EXERCIȚII DE CITIRE EXEMPLUL 1: D 1= EXEMPLUL 2: D 2 =

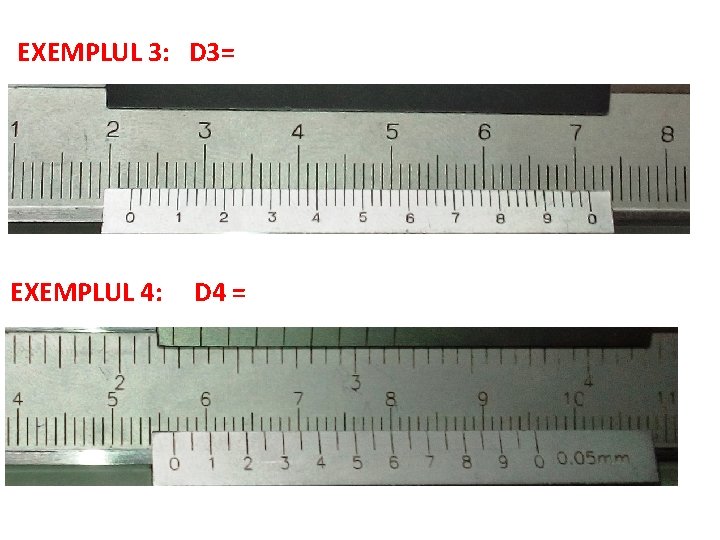

EXEMPLUL 3: D 3= EXEMPLUL 4: D 4 =

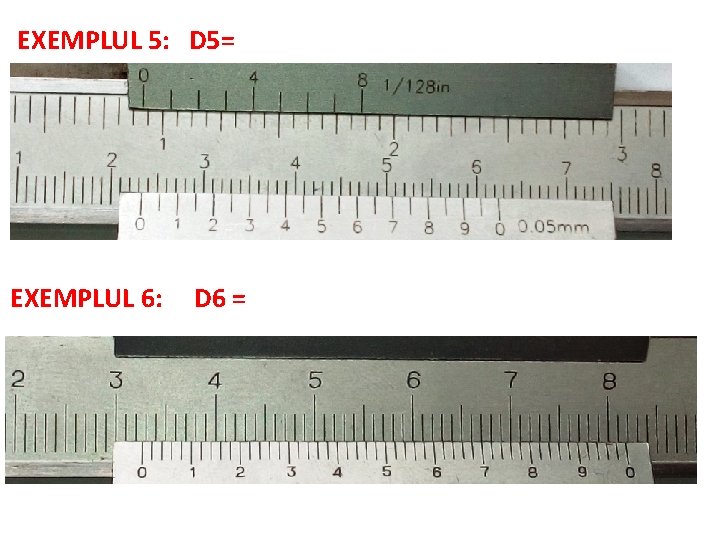

EXEMPLUL 5: D 5= EXEMPLUL 6: D 6 =

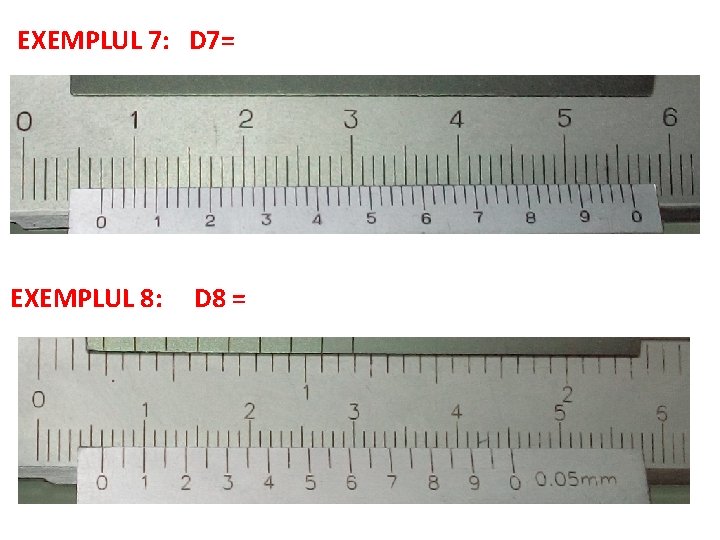

EXEMPLUL 7: D 7= EXEMPLUL 8: D 8 =

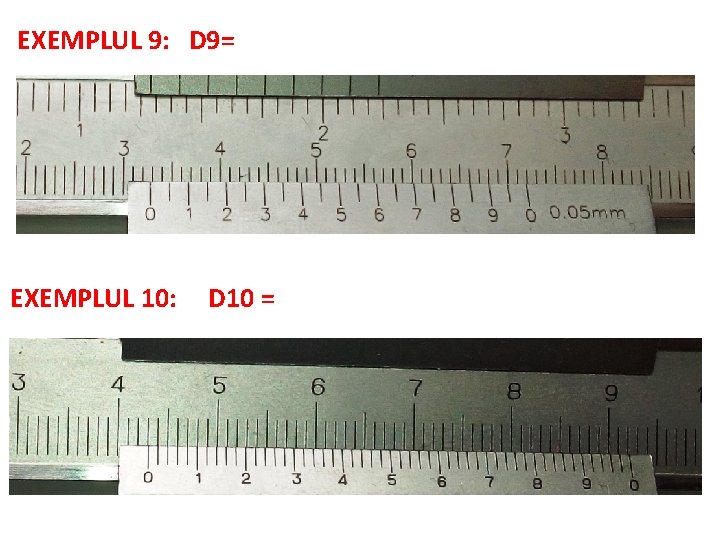

EXEMPLUL 9: D 9= EXEMPLUL 10: D 10 =

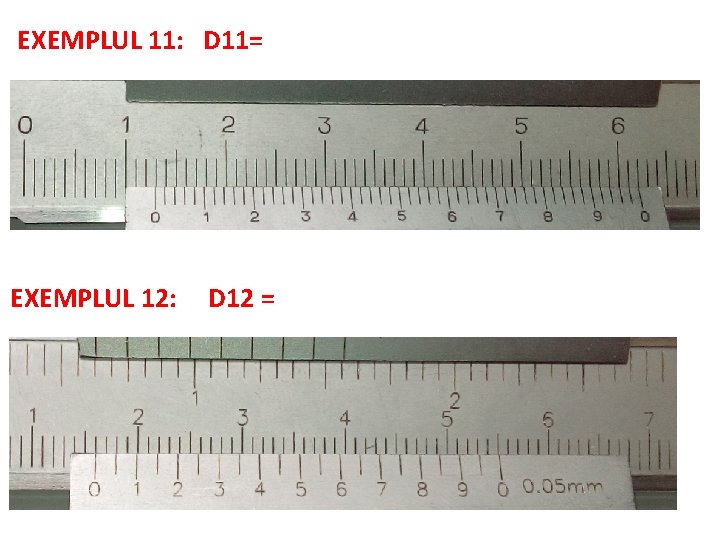

EXEMPLUL 11: D 11= EXEMPLUL 12: D 12 =

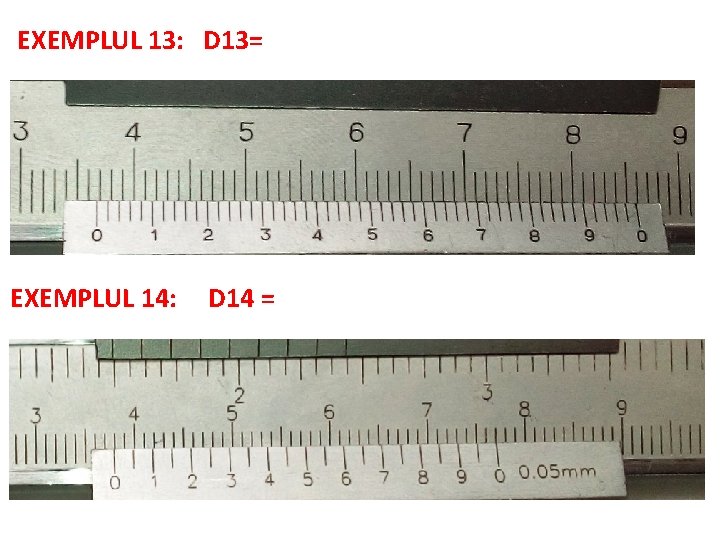

EXEMPLUL 13: D 13= EXEMPLUL 14: D 14 =

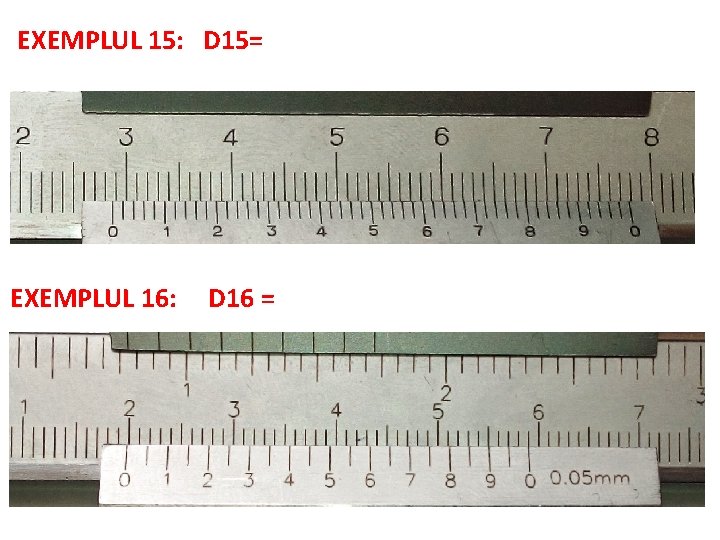

EXEMPLUL 15: D 15= EXEMPLUL 16: D 16 =
