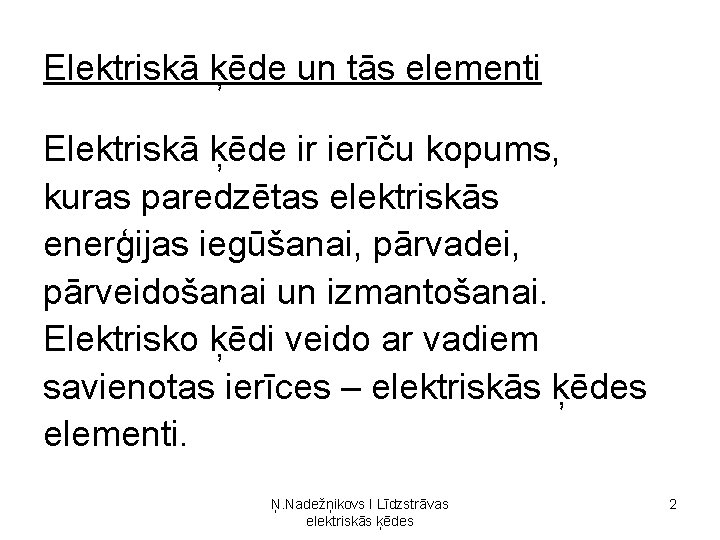

Elektriskā ķēde un tās elementi Elektriskā ķēde ir ierīču kopums, kuras paredzētas elektriskās enerģijas iegūšanai, pārvadei, pārveidošanai un izmantošanai. Elektrisko ķēdi veido ar vadiem savienotas ierīces – elektriskās ķēdes elementi. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 2

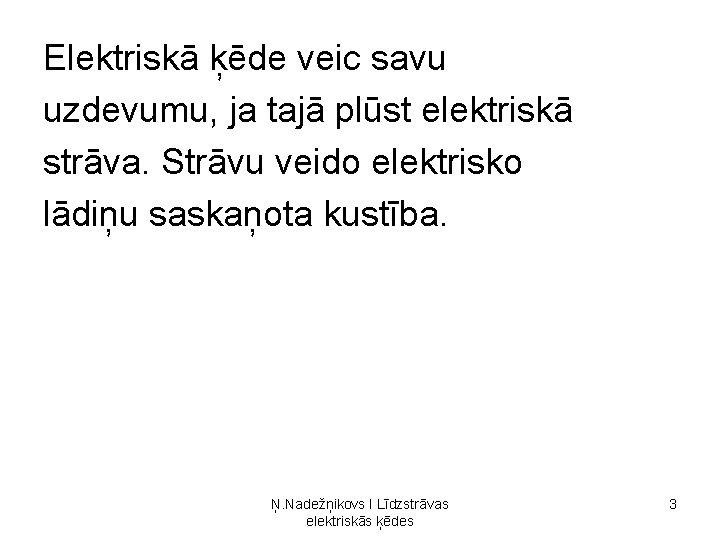

Elektriskā ķēde veic savu uzdevumu, ja tajā plūst elektriskā strāva. Strāvu veido elektrisko lādiņu saskaņota kustība. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 3

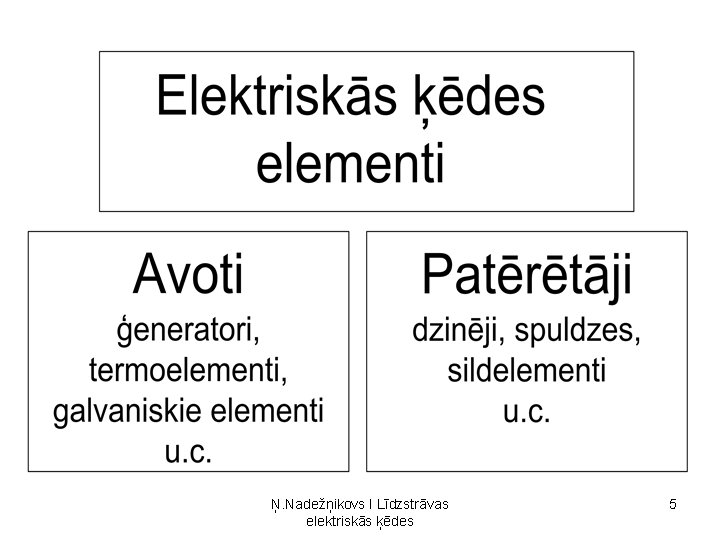

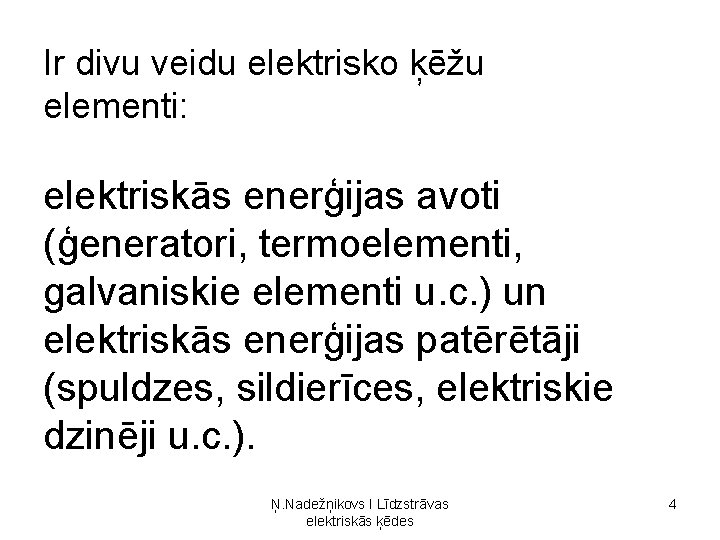

Ir divu veidu elektrisko ķēžu elementi: elektriskās enerģijas avoti (ģeneratori, termoelementi, galvaniskie elementi u. c. ) un elektriskās enerģijas patērētāji (spuldzes, sildierīces, elektriskie dzinēji u. c. ). Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 4

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 5

Elektriskās enerģijas avotus raksturo divi parametri: -elektrodzinējspēks E, mērī voltos (V), -iekšējā pretestība R 0, mērī omos (Ω). Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 6

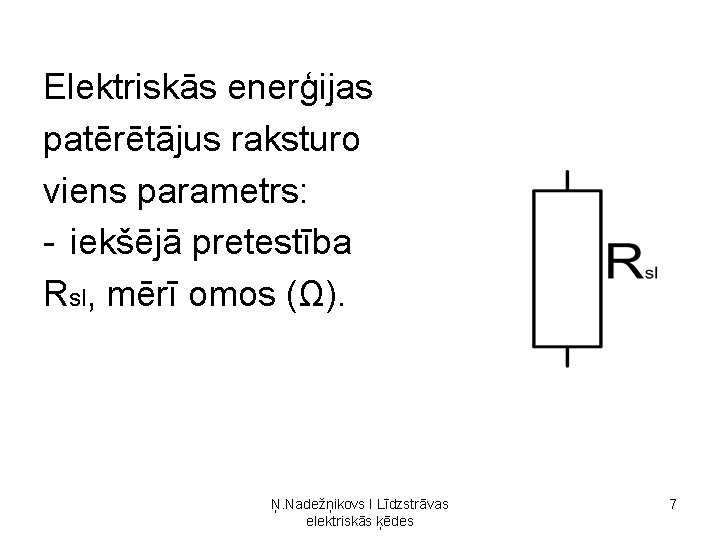

Elektriskās enerģijas patērētājus raksturo viens parametrs: - iekšējā pretestība Rsl, mērī omos (Ω). Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 7

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 8

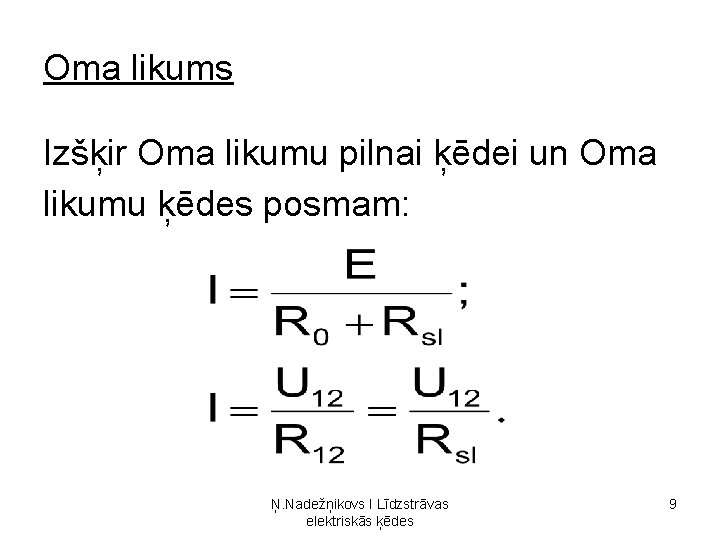

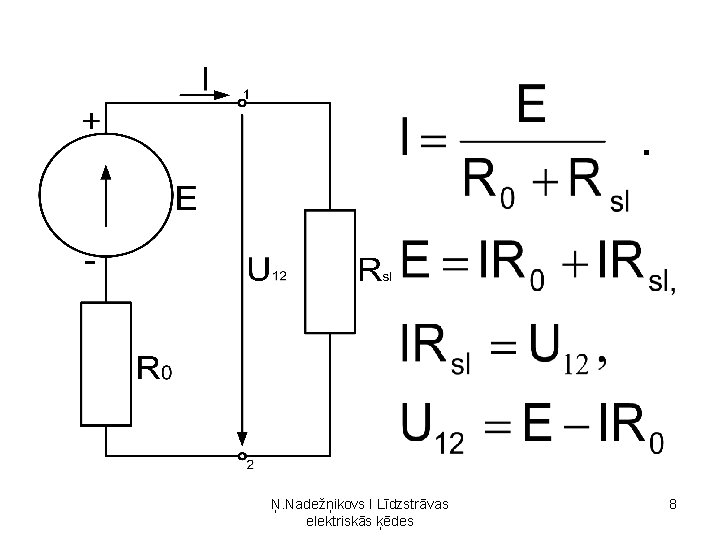

Oma likums Izšķir Oma likumu pilnai ķēdei un Oma likumu ķēdes posmam: Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 9

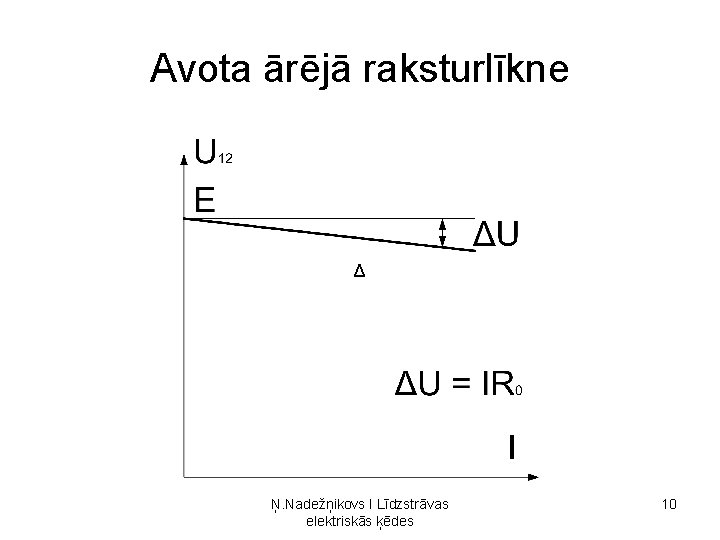

Avota ārējā raksturlīkne Δ Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 10

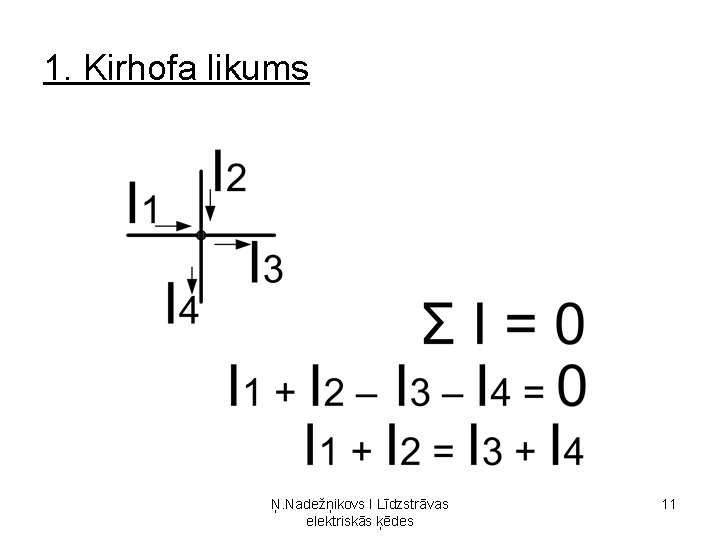

1. Kirhofa likums Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 11

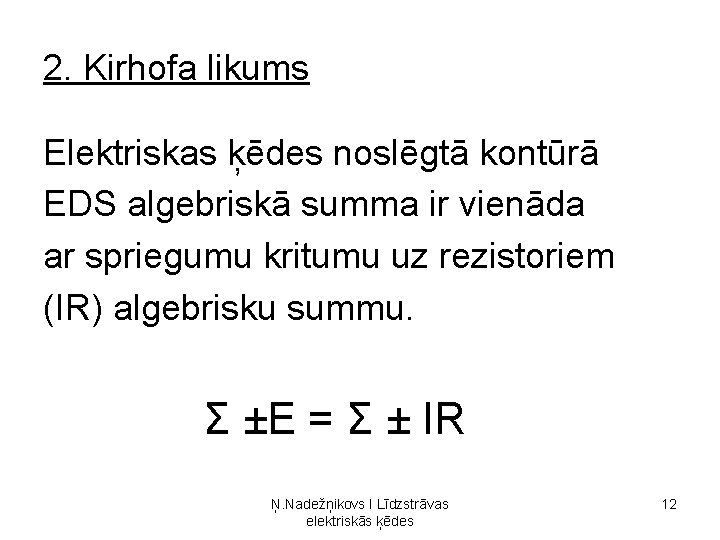

2. Kirhofa likums Elektriskas ķēdes noslēgtā kontūrā EDS algebriskā summa ir vienāda ar spriegumu kritumu uz rezistoriem (IR) algebrisku summu. Σ ±E = Σ ± IR Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 12

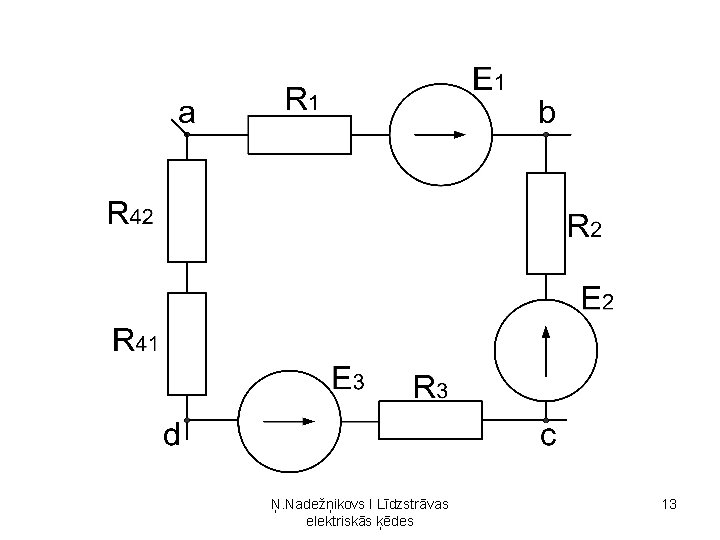

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 13

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 14

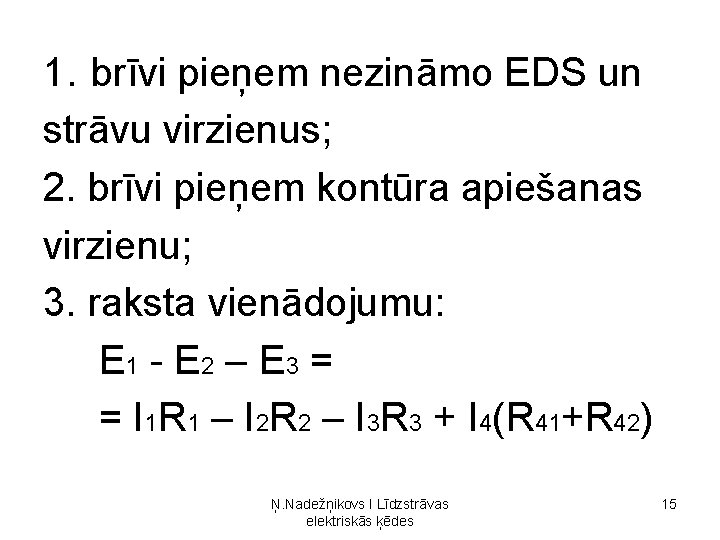

1. brīvi pieņem nezināmo EDS un strāvu virzienus; 2. brīvi pieņem kontūra apiešanas virzienu; 3. raksta vienādojumu: E 1 - E 2 – E 3 = = I 1 R 1 – I 2 R 2 – I 3 R 3 + I 4(R 41+R 42) Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 15

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 16

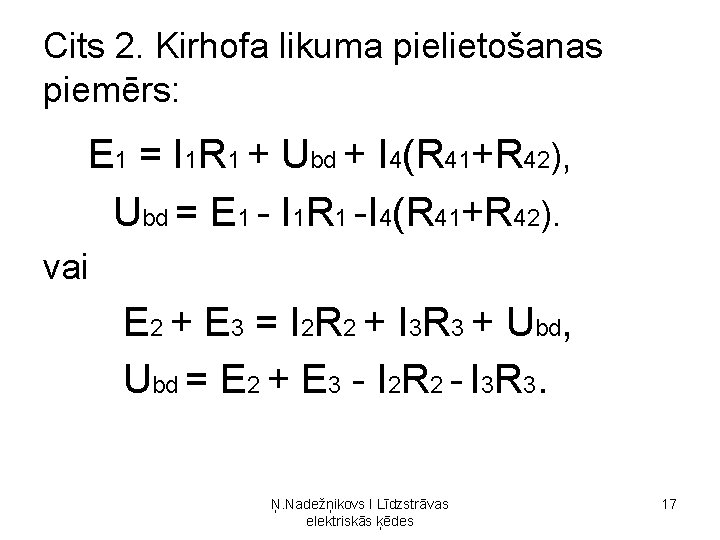

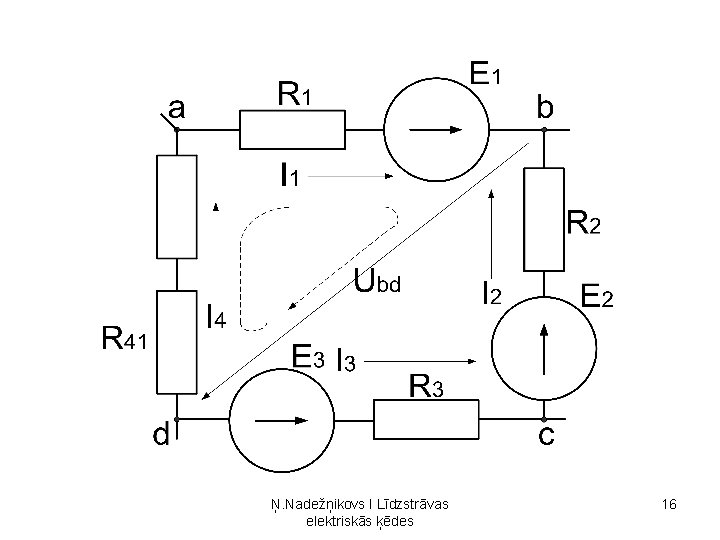

Cits 2. Kirhofa likuma pielietošanas piemērs: E 1 = I 1 R 1 + Ubd + I 4(R 41+R 42), Ubd = E 1 - I 1 R 1 -I 4(R 41+R 42). vai E 2 + E 3 = I 2 R 2 + I 3 R 3 + Ubd, Ubd = E 2 + E 3 - I 2 R 2 - I 3 R 3. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 17

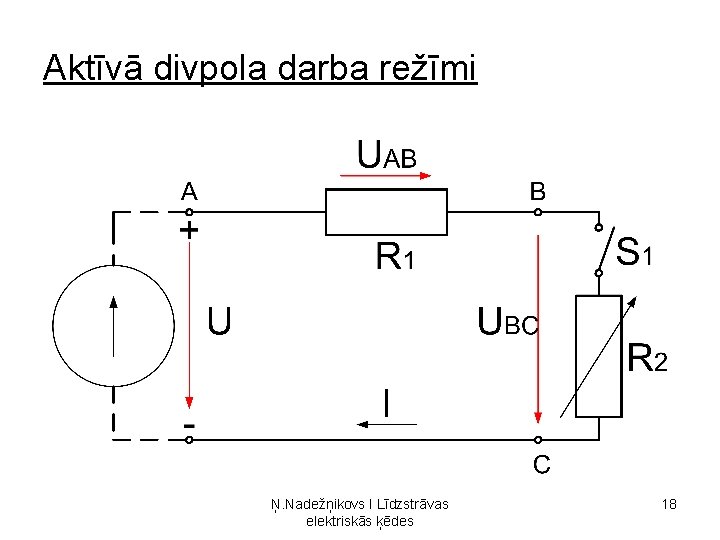

Aktīvā divpola darba režīmi Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 18

I = U/(R 1 +R 2), U = IR 1 + IR 2 = UAB + UBC = U – UAB = U – IR 1, IU = I 2 R 1 + I 2 R 2, P = PAB + PBC, PBC = P – PAB, Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 19

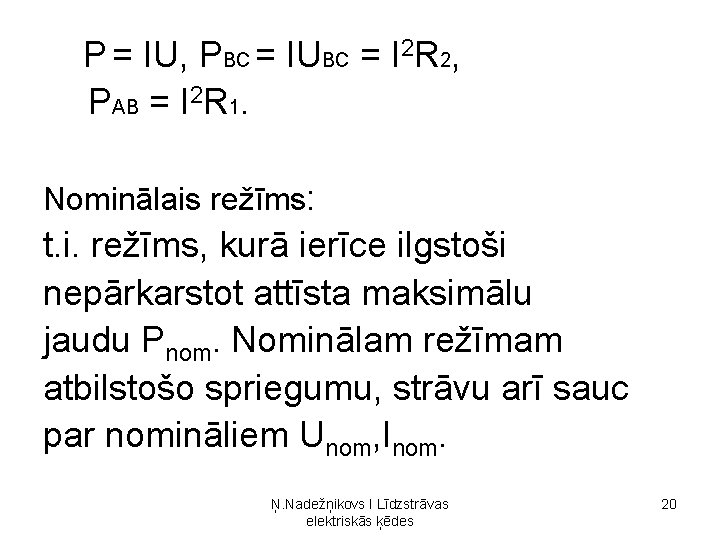

P = IU, PBC = IUBC = I 2 R 2, PAB = I 2 R 1. Nominālais režīms: t. i. režīms, kurā ierīce ilgstoši nepārkarstot attīsta maksimālu jaudu Pnom. Nominālam režīmam atbilstošo spriegumu, strāvu arī sauc par nomināliem Unom, Inom. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 20

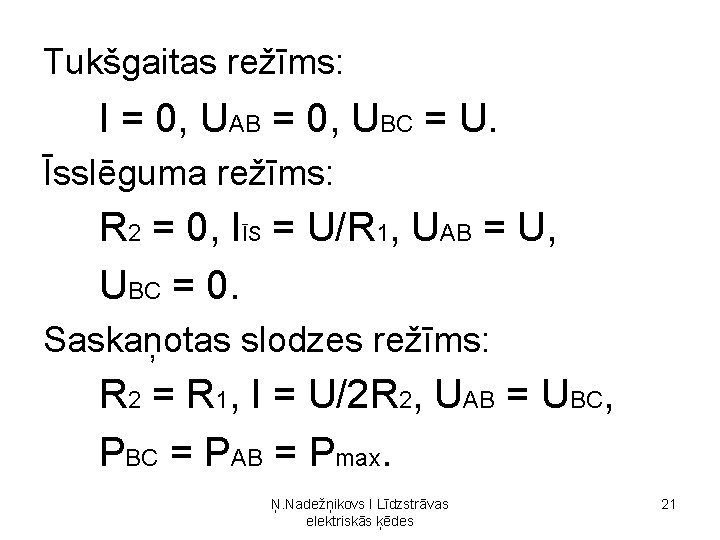

Tukšgaitas režīms: I = 0, UAB = 0, UBC = U. Īsslēguma režīms: R 2 = 0, IĪS = U/R 1, UAB = U, UBC = 0. Saskaņotas slodzes režīms: R 2 = R 1, I = U/2 R 2, UAB = UBC, PBC = PAB = Pmax. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 21

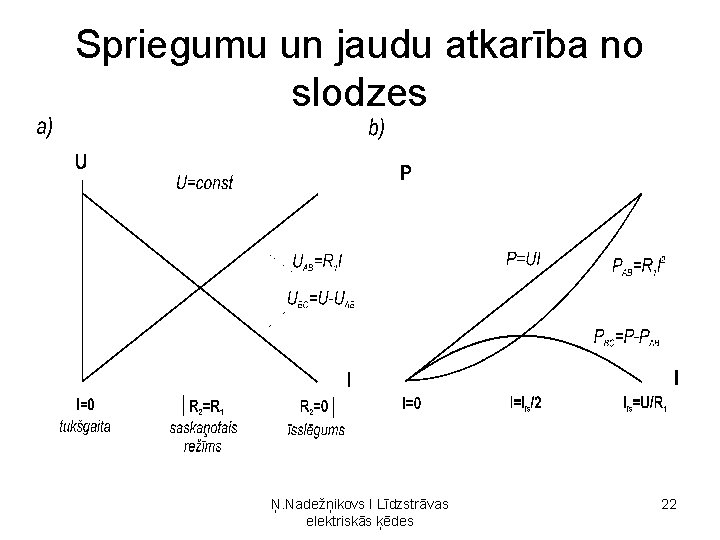

Spriegumu un jaudu atkarība no slodzes Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 22

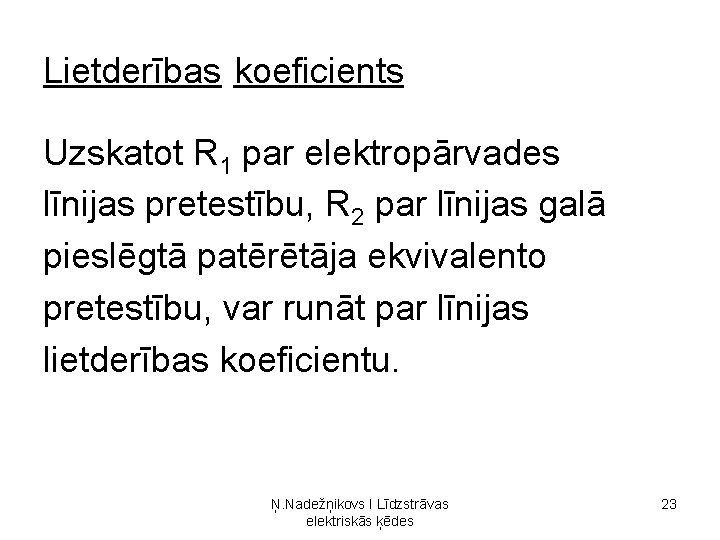

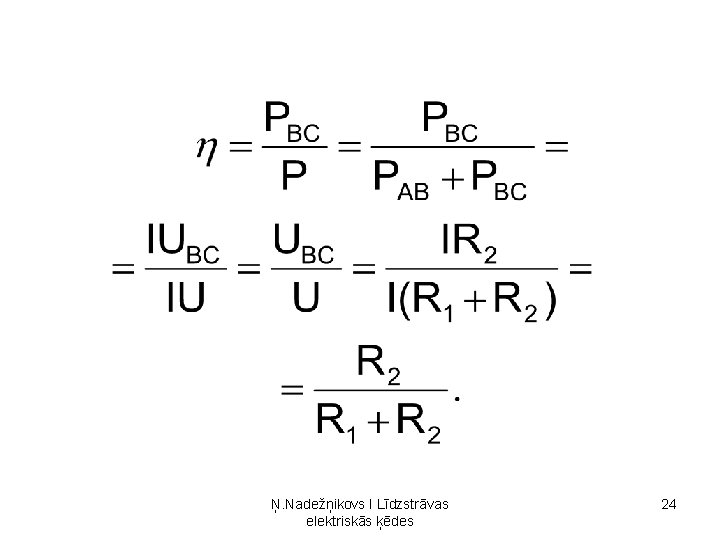

Lietderības koeficients Uzskatot R 1 par elektropārvades līnijas pretestību, R 2 par līnijas galā pieslēgtā patērētāja ekvivalento pretestību, var runāt par līnijas lietderības koeficientu. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 23

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 24

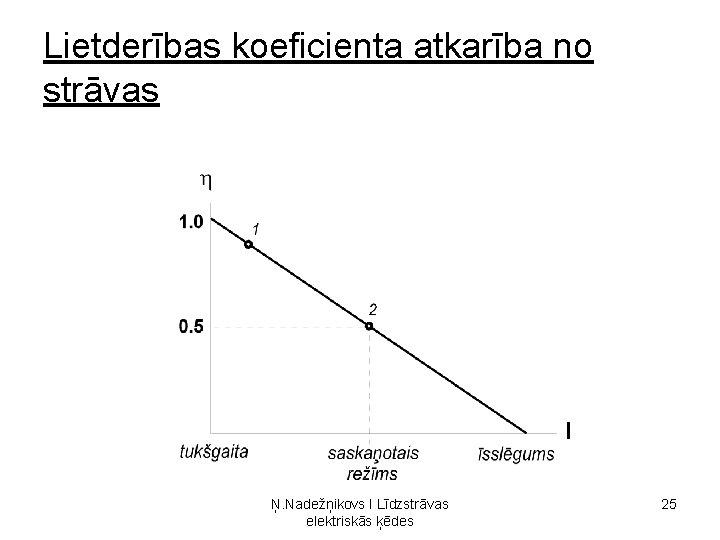

Lietderības koeficienta atkarība no strāvas Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 25

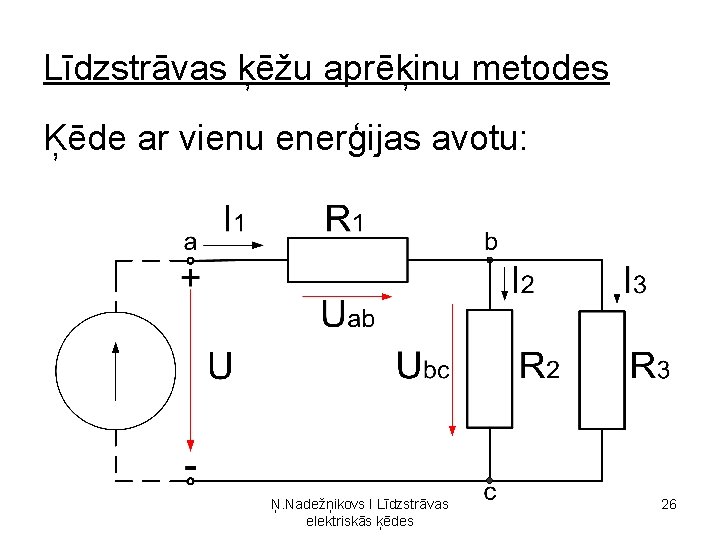

Līdzstrāvas ķēžu aprēķinu metodes Ķēde ar vienu enerģijas avotu: Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 26

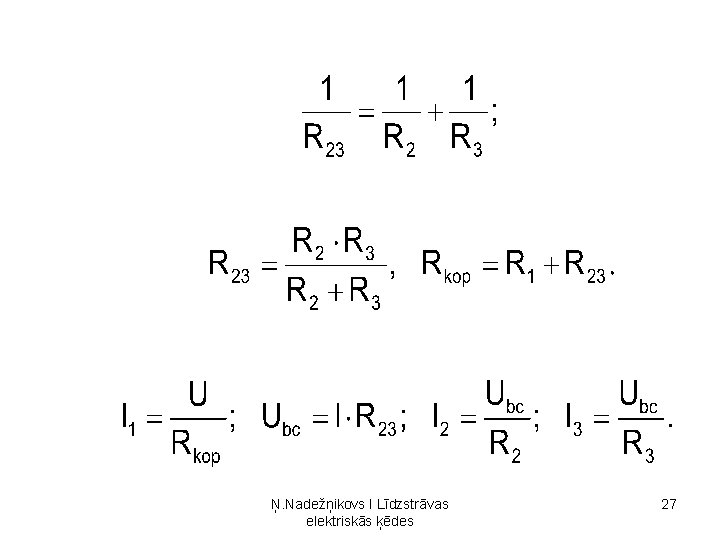

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 27

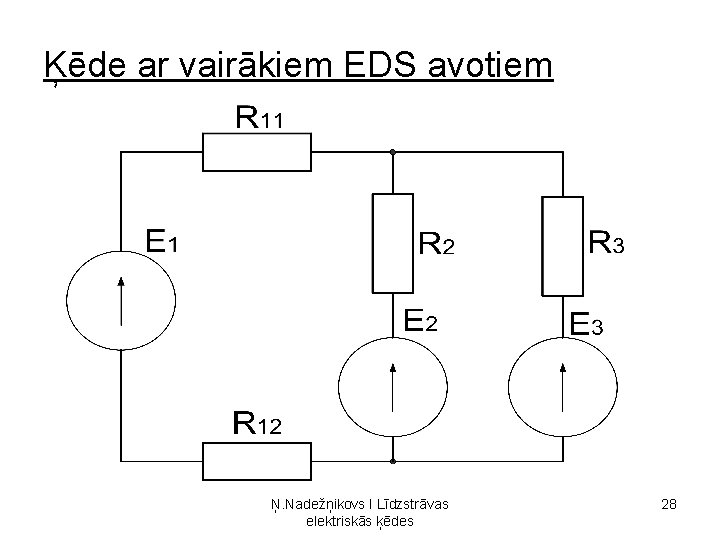

Ķēde ar vairākiem EDS avotiem Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 28

Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 29

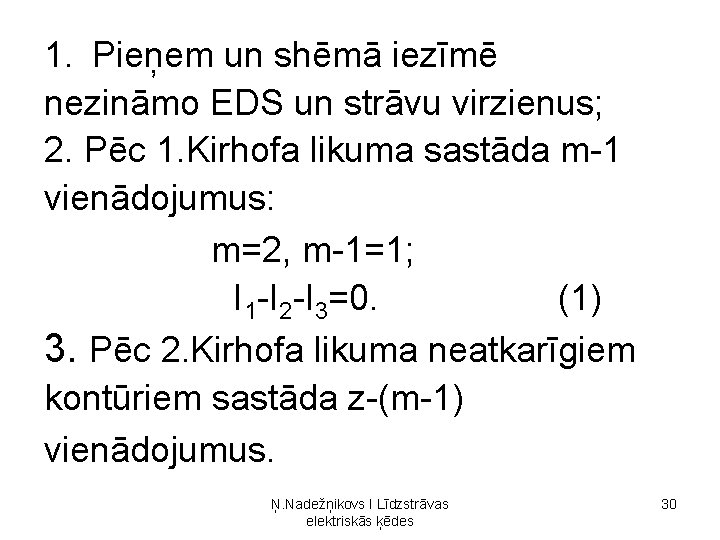

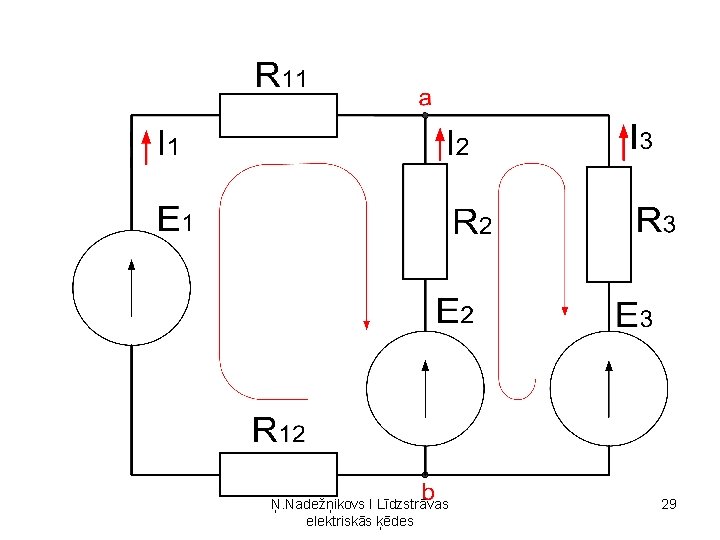

1. Pieņem un shēmā iezīmē nezināmo EDS un strāvu virzienus; 2. Pēc 1. Kirhofa likuma sastāda m-1 vienādojumus: m=2, m-1=1; I 1 -I 2 -I 3=0. (1) 3. Pēc 2. Kirhofa likuma neatkarīgiem kontūriem sastāda z-(m-1) vienādojumus. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 30

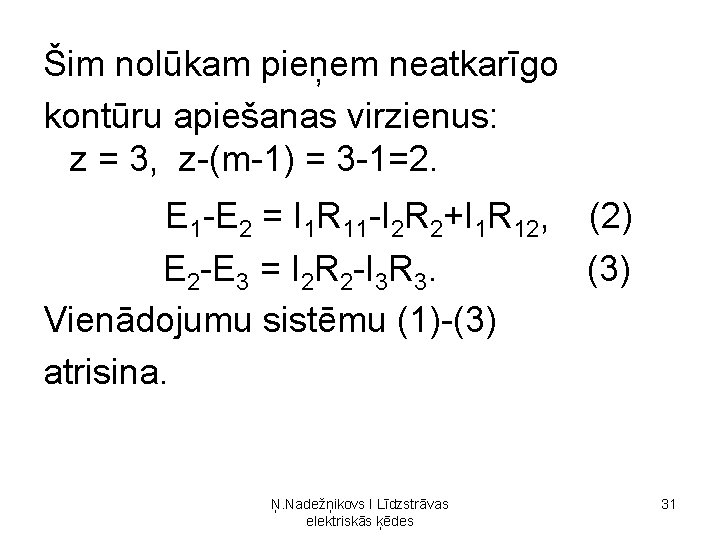

Šim nolūkam pieņem neatkarīgo kontūru apiešanas virzienus: z = 3, z-(m-1) = 3 -1=2. E 1 -E 2 = I 1 R 11 -I 2 R 2+I 1 R 12, E 2 -E 3 = I 2 R 2 -I 3 R 3. Vienādojumu sistēmu (1)-(3) atrisina. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes (2) (3) 31

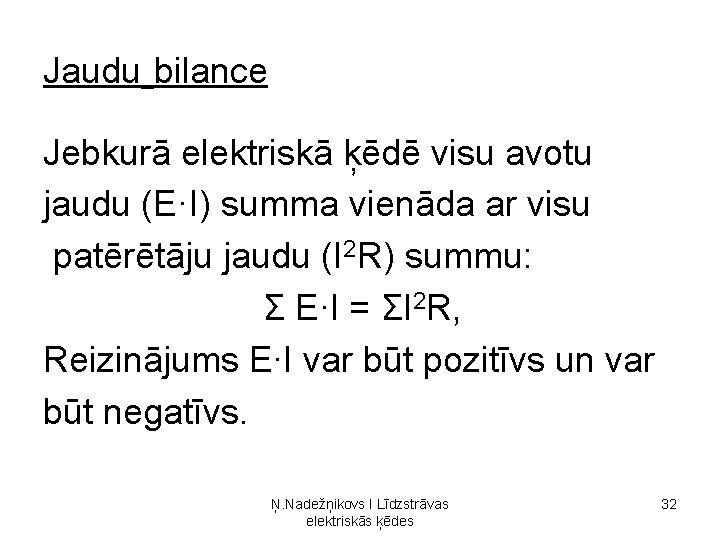

Jaudu bilance Jebkurā elektriskā ķēdē visu avotu jaudu (E·I) summa vienāda ar visu patērētāju jaudu (I 2 R) summu: Σ E∙I = ΣI 2 R, Reizinājums E∙I var būt pozitīvs un var būt negatīvs. Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 32

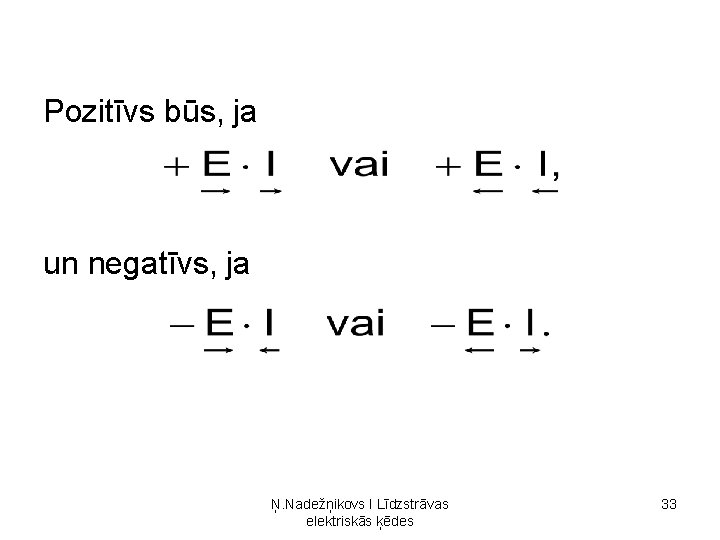

Pozitīvs būs, ja un negatīvs, ja Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 33

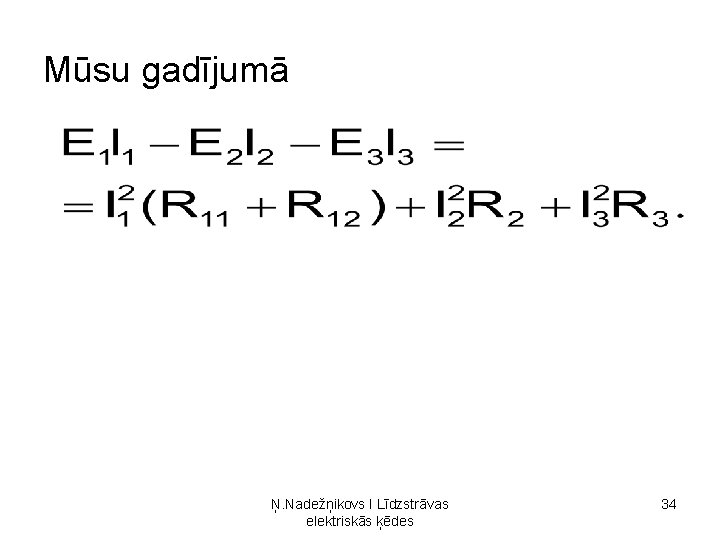

Mūsu gadījumā Ņ. Nadežņikovs I Līdzstrāvas elektriskās ķēdes 34
