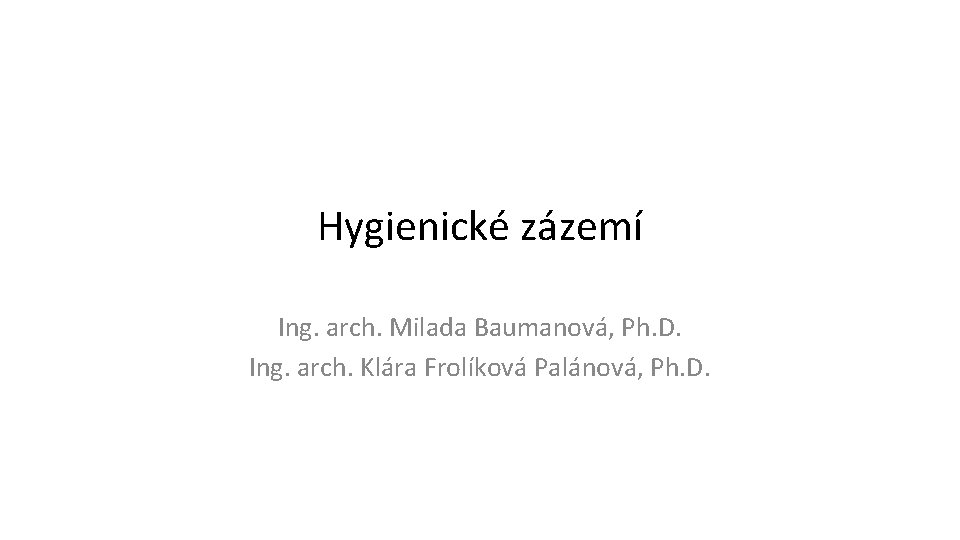

Hygienické zázemí Ing. arch. Milada Baumanová, Ph. D. Ing. arch. Klára Frolíková Palánová, Ph. D.

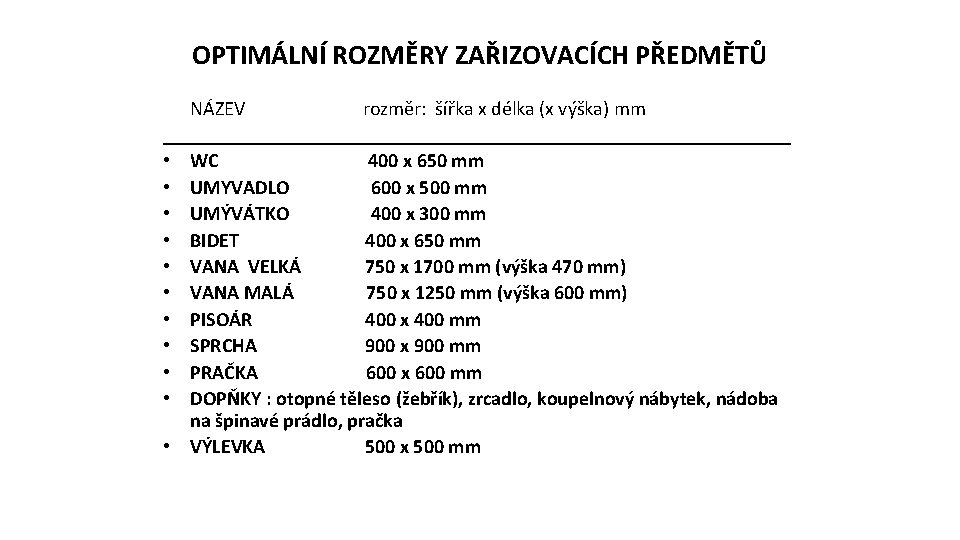

OPTIMÁLNÍ ROZMĚRY ZAŘIZOVACÍCH PŘEDMĚTŮ NÁZEV rozměr: šířka x délka (x výška) mm ________________________________ • WC 400 x 650 mm • UMYVADLO 600 x 500 mm • UMÝVÁTKO 400 x 300 mm • BIDET 400 x 650 mm • VANA VELKÁ 750 x 1700 mm (výška 470 mm) • VANA MALÁ 750 x 1250 mm (výška 600 mm) • PISOÁR 400 x 400 mm • SPRCHA 900 x 900 mm • PRAČKA 600 x 600 mm • DOPŇKY : otopné těleso (žebřík), zrcadlo, koupelnový nábytek, nádoba na špinavé prádlo, pračka • VÝLEVKA 500 x 500 mm

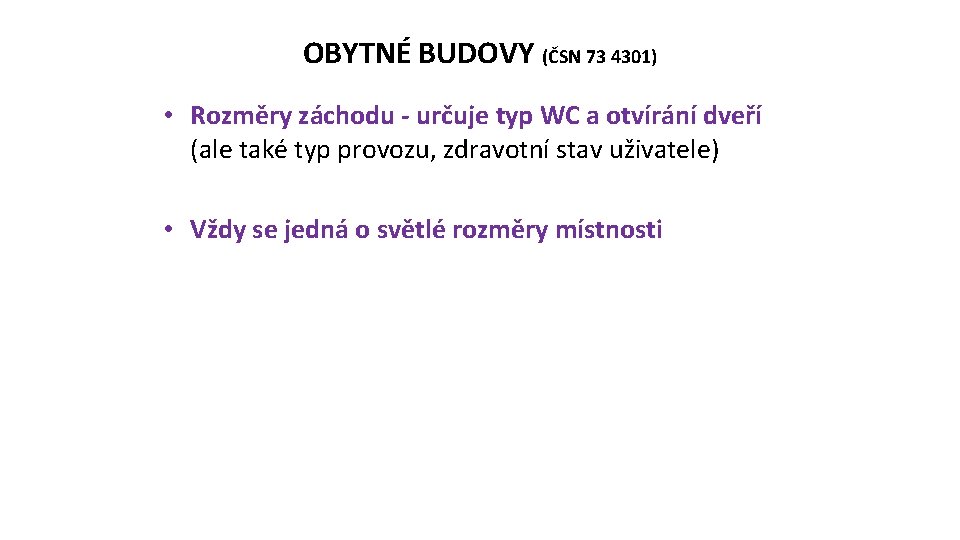

OBYTNÉ BUDOVY (ČSN 73 4301) • Rozměry záchodu - určuje typ WC a otvírání dveří (ale také typ provozu, zdravotní stav uživatele) • Vždy se jedná o světlé rozměry místnosti

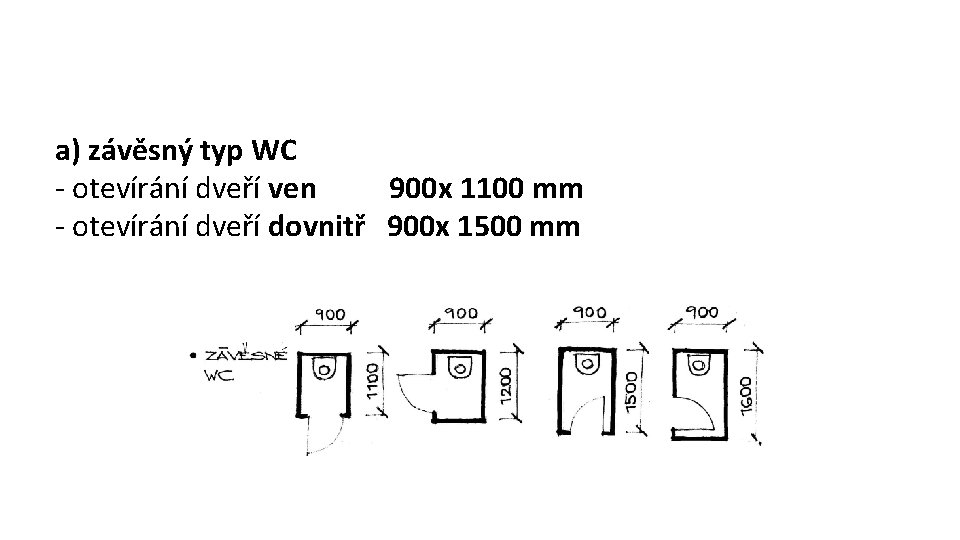

a) závěsný typ WC - otevírání dveří ven 900 x 1100 mm - otevírání dveří dovnitř 900 x 1500 mm

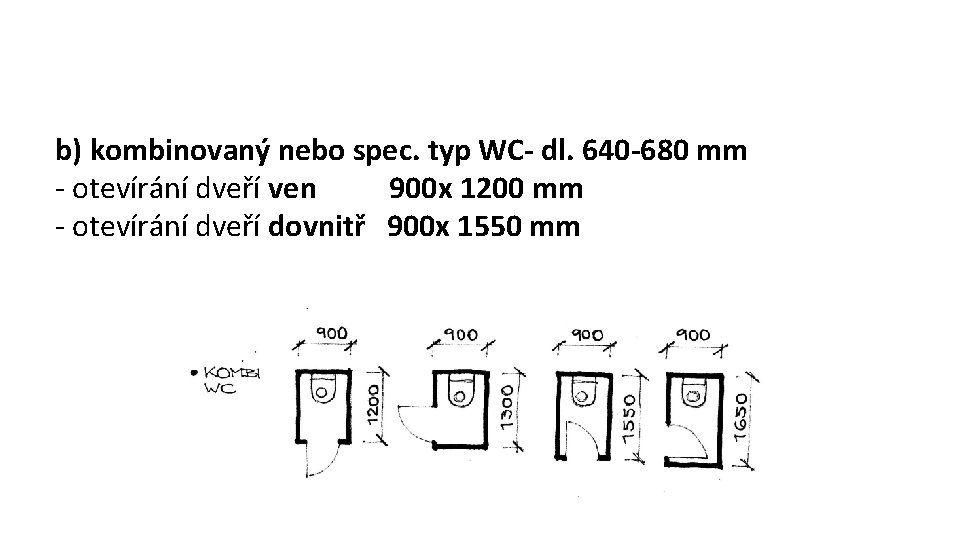

b) kombinovaný nebo spec. typ WC- dl. 640 -680 mm - otevírání dveří ven 900 x 1200 mm - otevírání dveří dovnitř 900 x 1550 mm

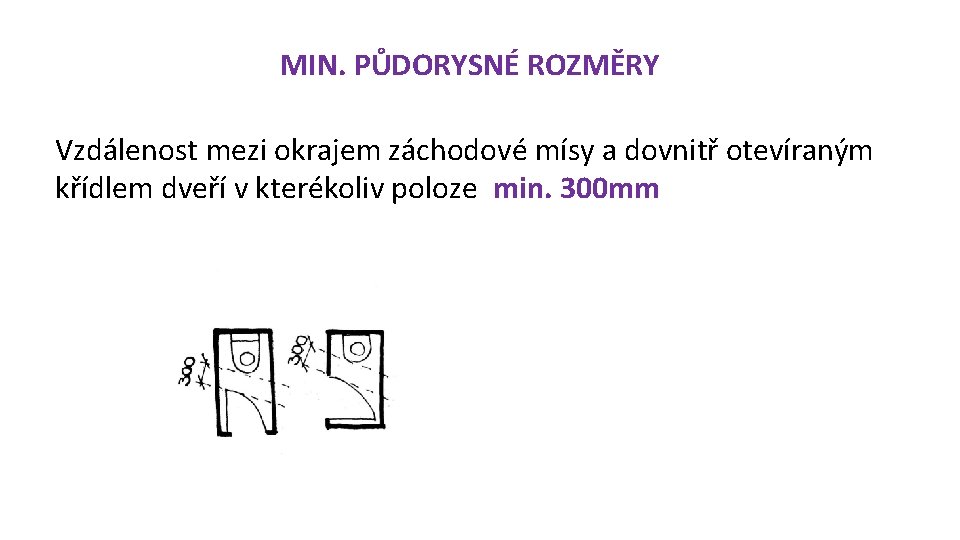

MIN. PŮDORYSNÉ ROZMĚRY Vzdálenost mezi okrajem záchodové mísy a dovnitř otevíraným křídlem dveří v kterékoliv poloze min. 300 mm

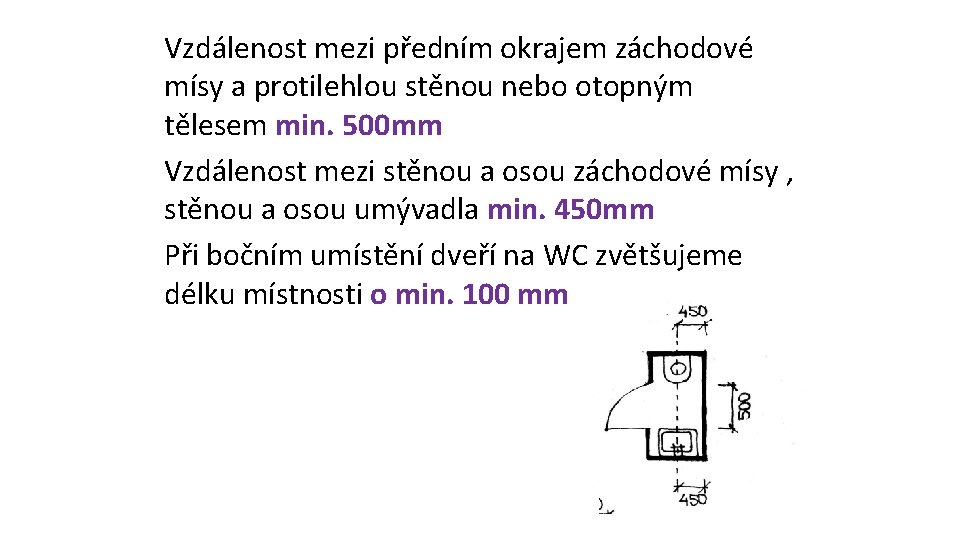

Vzdálenost mezi předním okrajem záchodové mísy a protilehlou stěnou nebo otopným tělesem min. 500 mm Vzdálenost mezi stěnou a osou záchodové mísy , stěnou a osou umývadla min. 450 mm Při bočním umístění dveří na WC zvětšujeme délku místnosti o min. 100 mm

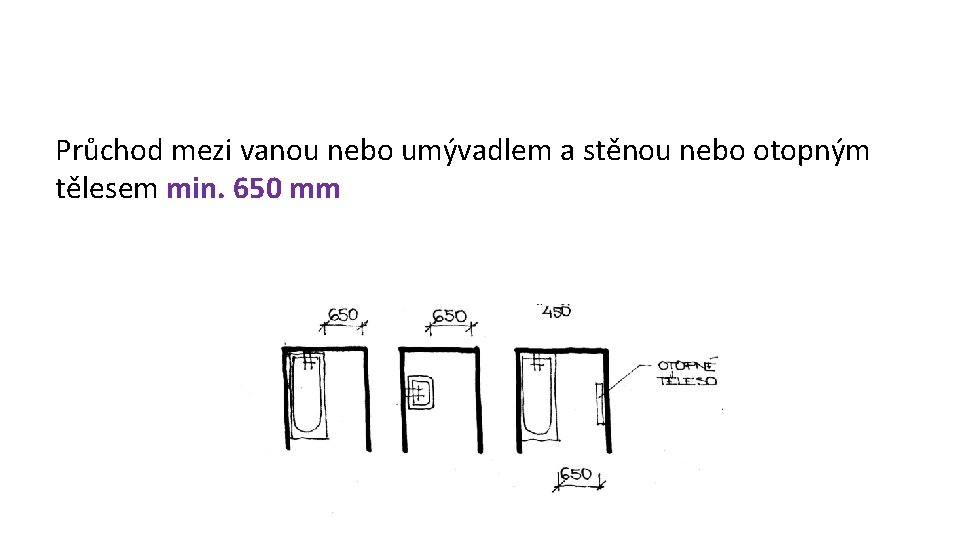

Průchod mezi vanou nebo umývadlem a stěnou nebo otopným tělesem min. 650 mm

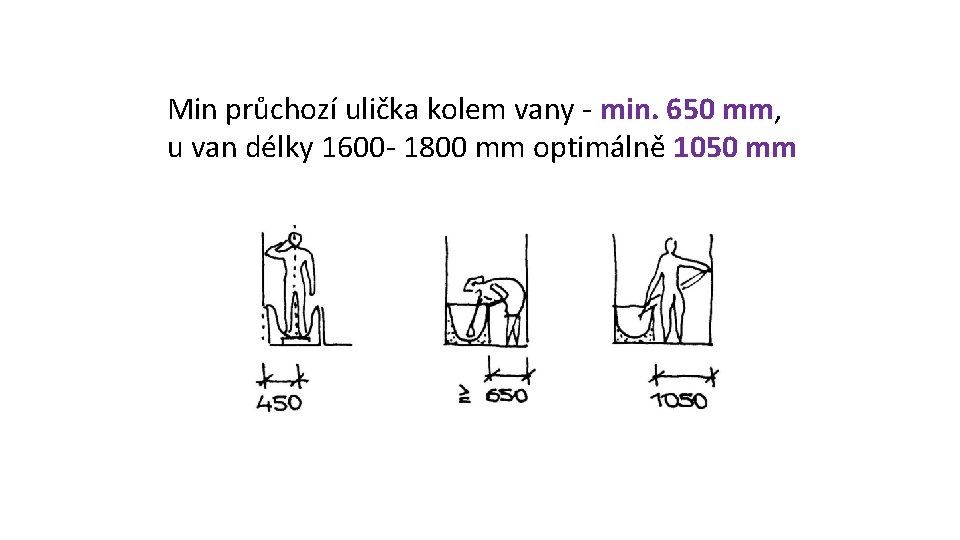

Min průchozí ulička kolem vany - min. 650 mm, u van délky 1600 - 1800 mm optimálně 1050 mm

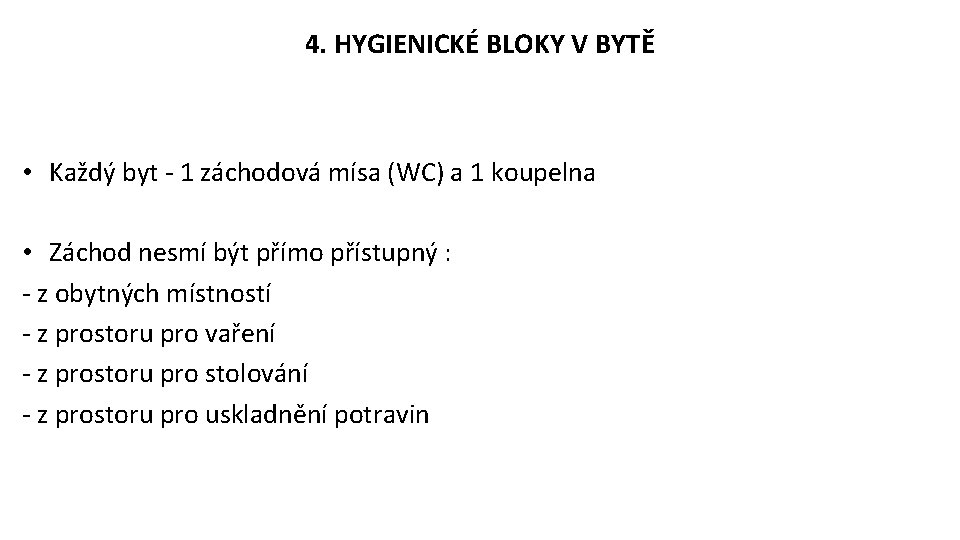

4. HYGIENICKÉ BLOKY V BYTĚ • Každý byt - 1 záchodová mísa (WC) a 1 koupelna • Záchod nesmí být přímo přístupný : - z obytných místností - z prostoru pro vaření - z prostoru pro stolování - z prostoru pro uskladnění potravin

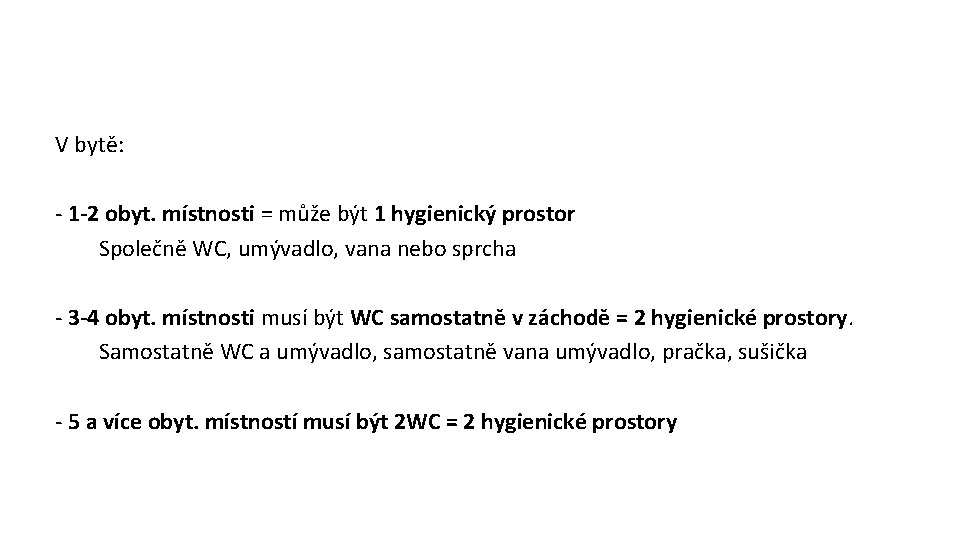

V bytě: - 1 -2 obyt. místnosti = může být 1 hygienický prostor Společně WC, umývadlo, vana nebo sprcha - 3 -4 obyt. místnosti musí být WC samostatně v záchodě = 2 hygienické prostory. Samostatně WC a umývadlo, samostatně vana umývadlo, pračka, sušička - 5 a více obyt. místností musí být 2 WC = 2 hygienické prostory

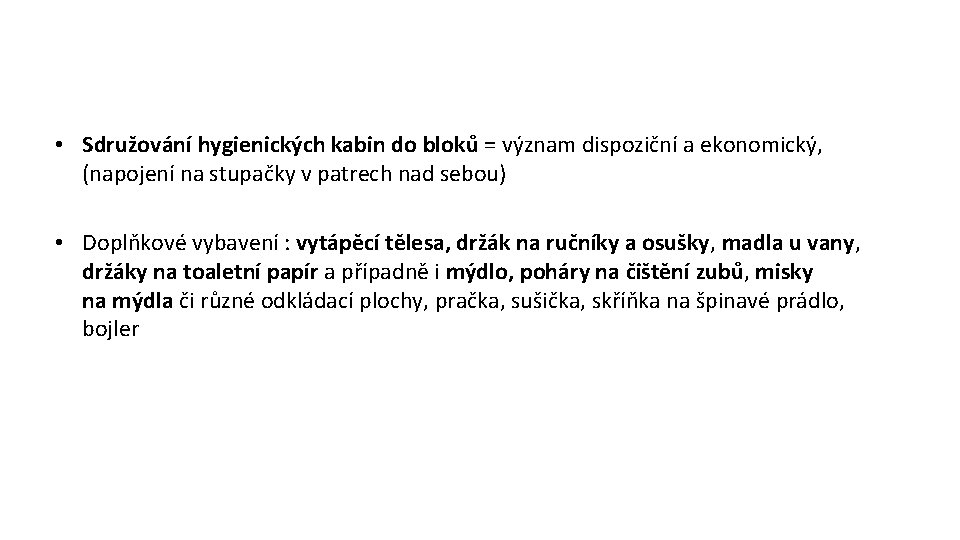

• Sdružování hygienických kabin do bloků = význam dispoziční a ekonomický, (napojení na stupačky v patrech nad sebou) • Doplňkové vybavení : vytápěcí tělesa, držák na ručníky a osušky, madla u vany, držáky na toaletní papír a případně i mýdlo, poháry na čištění zubů, misky na mýdla či různé odkládací plochy, pračka, sušička, skříňka na špinavé prádlo, bojler

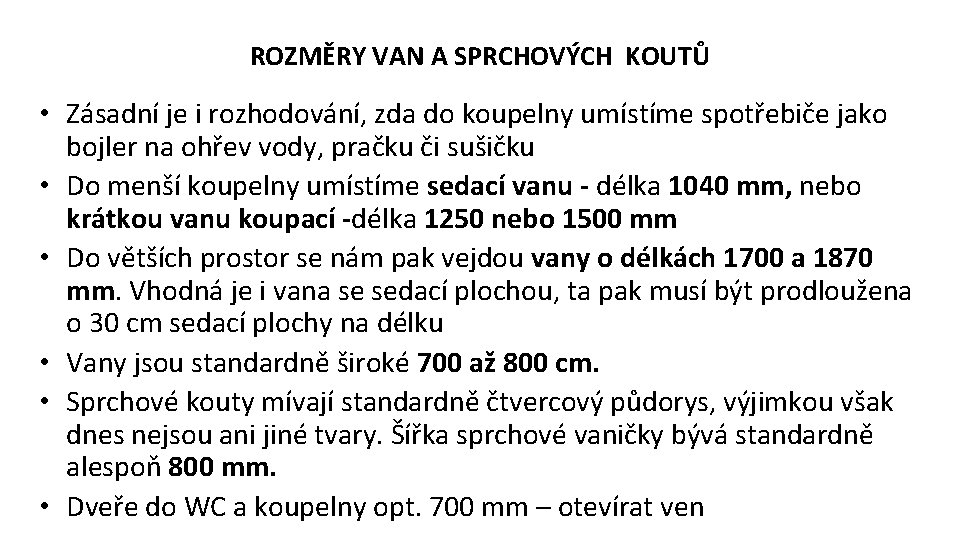

ROZMĚRY VAN A SPRCHOVÝCH KOUTŮ • Zásadní je i rozhodování, zda do koupelny umístíme spotřebiče jako bojler na ohřev vody, pračku či sušičku • Do menší koupelny umístíme sedací vanu - délka 1040 mm, nebo krátkou vanu koupací -délka 1250 nebo 1500 mm • Do větších prostor se nám pak vejdou vany o délkách 1700 a 1870 mm. Vhodná je i vana se sedací plochou, ta pak musí být prodloužena o 30 cm sedací plochy na délku • Vany jsou standardně široké 700 až 800 cm. • Sprchové kouty mívají standardně čtvercový půdorys, výjimkou však dnes nejsou ani jiné tvary. Šířka sprchové vaničky bývá standardně alespoň 800 mm. • Dveře do WC a koupelny opt. 700 mm – otevírat ven

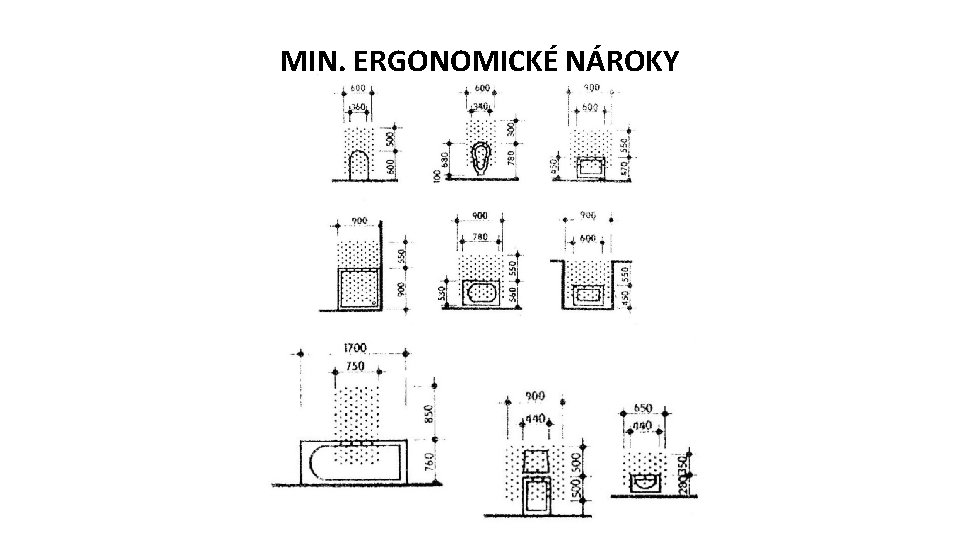

MIN. ERGONOMICKÉ NÁROKY

ÚKOL Č. 1 V následujících bodech jsou zadány orientační světlé rozměry místností, které je možno upravit, dle sestavy zařizovacích předmětů. Umístění předmětů, odstupy mezi nimi a průchody mezi nimi budou okótovány. Volte min. rozměry odstupů: • V místnosti cca 1, 7 x 2, 4 m (se o světlé rozměry místnosti, které je možno upravit, umístění předmětů, odstupy mezi nimi a průchody budou okótovány) umístit vanu, umyvadlo, WC • V místnosti cca 1, 45 x 2, 2 m umístit WC, pisoár, umyvadlo • V místnosti cca 2, 4 x 2, 6 m umístit vanu, sprchový kout, 2 umyvadla, bidet WC

VEŘEJNÉ ZÁCHODY (734108) ČSN 73 4108 Hygienická zařízení a šatny • Dělíme na: - WC pro ženy - WC pro muže - WC společné – pro děti předškolního věku, na pracovištích do 5 pracovníků (mimo potravinářské provozy) - WC pro zaměstnance, WC pro veřejnost a WC pro potřeby tělesně postižených (veřejné objekty) • Stanovení počtu hygienických zařízení pro různé provozy (speciální požadavky na počty a rozměry kabin- vícevrstvé oděvy) • Umístění

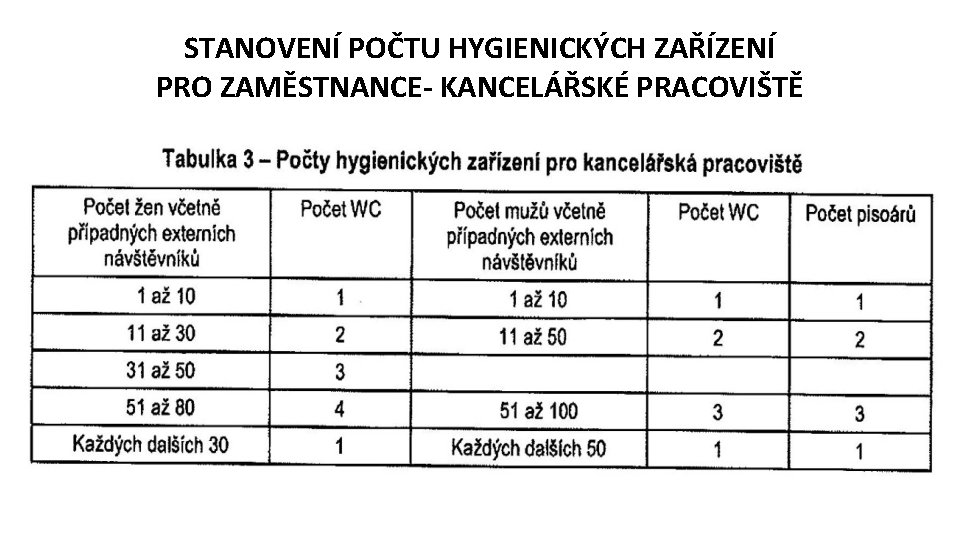

STANOVENÍ POČTU HYGIENICKÝCH ZAŘÍZENÍ PRO ZAMĚSTNANCE- KANCELÁŘSKÉ PRACOVIŠTĚ

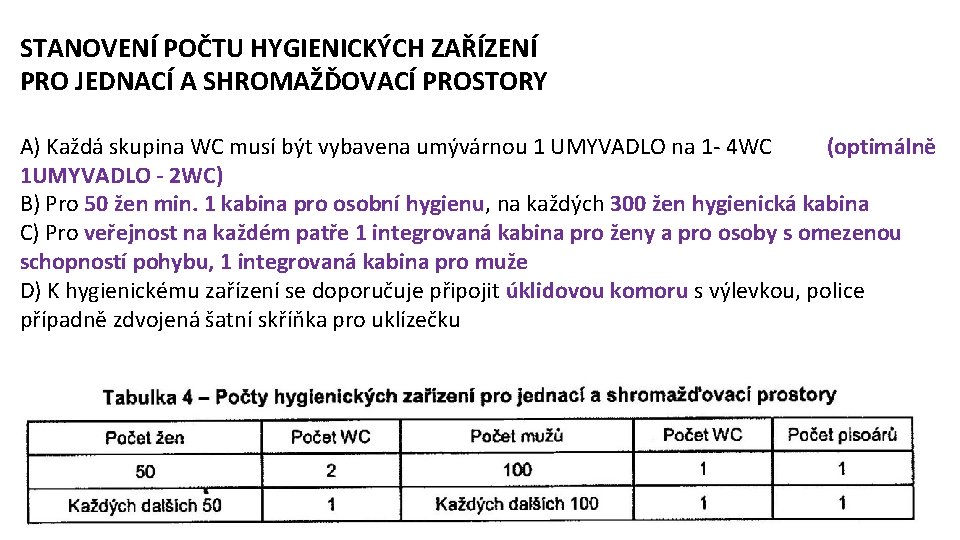

STANOVENÍ POČTU HYGIENICKÝCH ZAŘÍZENÍ PRO JEDNACÍ A SHROMAŽĎOVACÍ PROSTORY A) Každá skupina WC musí být vybavena umývárnou 1 UMYVADLO na 1 - 4 WC (optimálně 1 UMYVADLO - 2 WC) B) Pro 50 žen min. 1 kabina pro osobní hygienu, na každých 300 žen hygienická kabina C) Pro veřejnost na každém patře 1 integrovaná kabina pro ženy a pro osoby s omezenou schopností pohybu, 1 integrovaná kabina pro muže D) K hygienickému zařízení se doporučuje připojit úklidovou komoru s výlevkou, police případně zdvojená šatní skříňka pro uklízečku

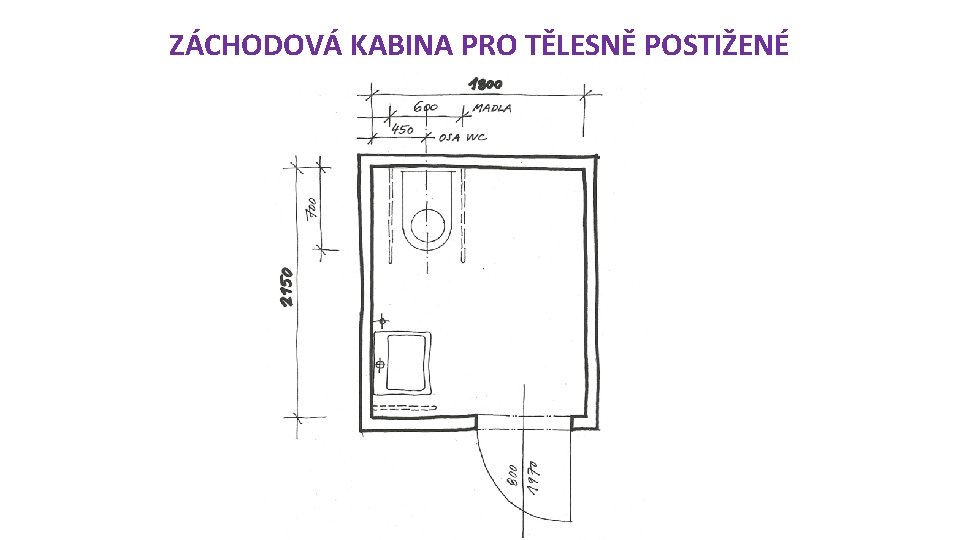

ZÁCHODOVÁ KABINA PRO TĚLESNĚ POSTIŽENÉ

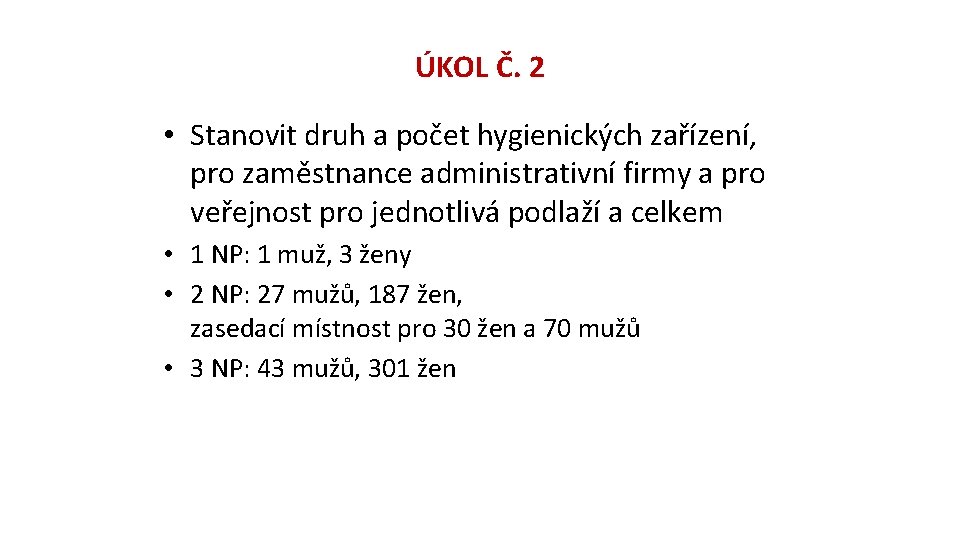

ÚKOL Č. 2 • Stanovit druh a počet hygienických zařízení, pro zaměstnance administrativní firmy a pro veřejnost pro jednotlivá podlaží a celkem • 1 NP: 1 muž, 3 ženy • 2 NP: 27 mužů, 187 žen, zasedací místnost pro 30 žen a 70 mužů • 3 NP: 43 mužů, 301 žen

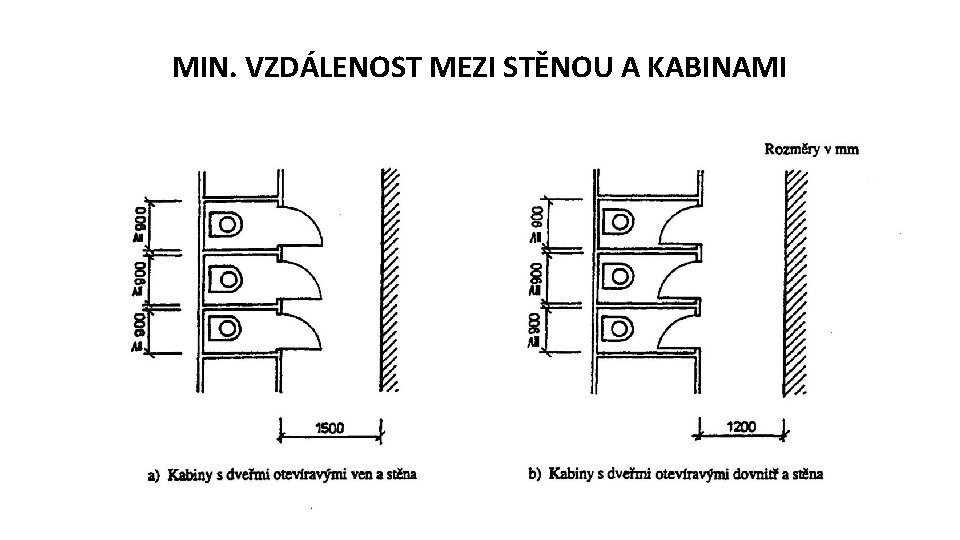

MIN. VZDÁLENOST MEZI STĚNOU A KABINAMI

MIN. VZDÁLENOST MEZI KABINAMI

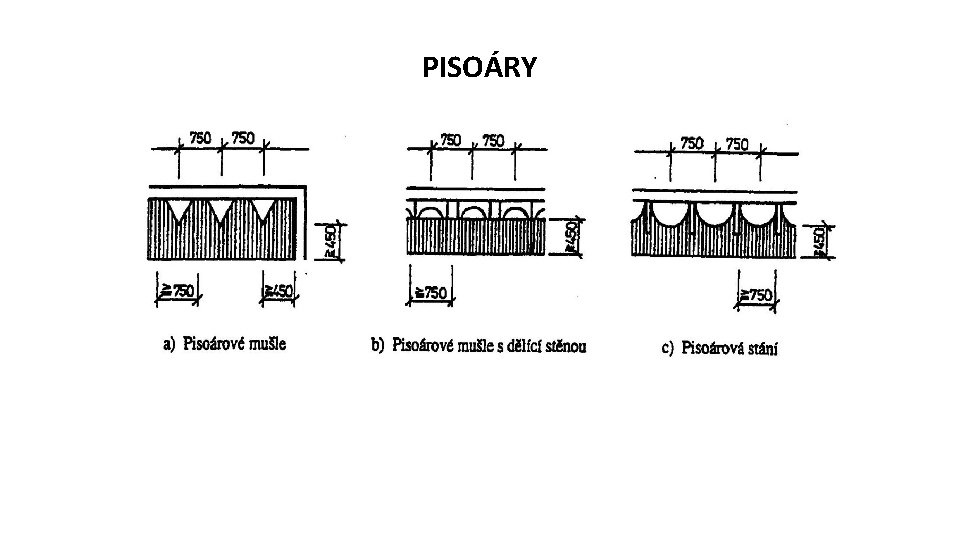

PISOÁRY

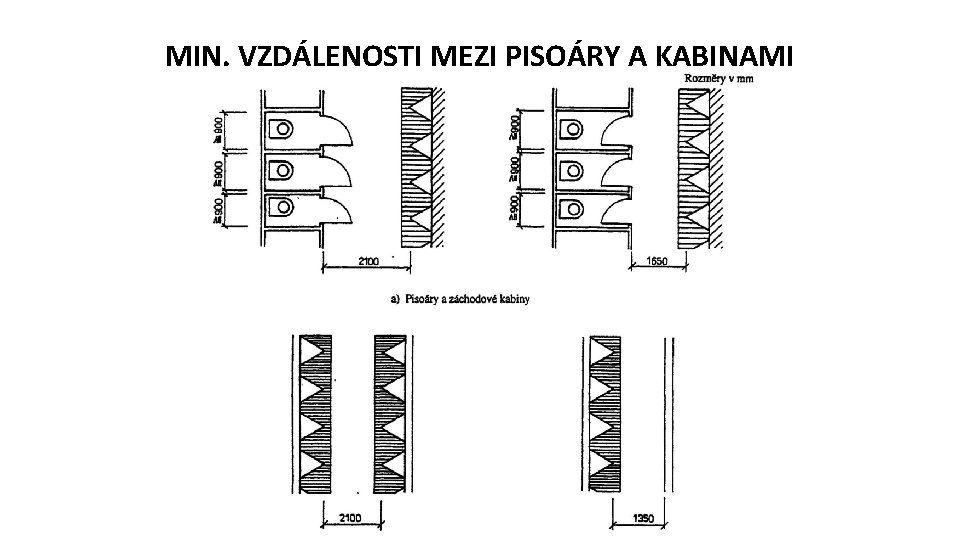

MIN. VZDÁLENOSTI MEZI PISOÁRY A KABINAMI

ZÁCHODOVÁ PŘEDSÍŇ • • • Zřizuje se před místností se záchody a pisoáry Oddělené záchody pro ženy a muže nesmí mít společnou předsíň Předsíň musí být samostatně větraná Vybavuje se umývadly, zřízením na sušení rukou, zrcadly, odpadkovým košem Rozměry předsíně stanovujeme dle počtu záchodů 1 umyvadlo na 1 -4 WC, – optimálně 1 umyvadlo na 2 WC • Min. rozměry záchodové předsíně 900 x 1200 mm

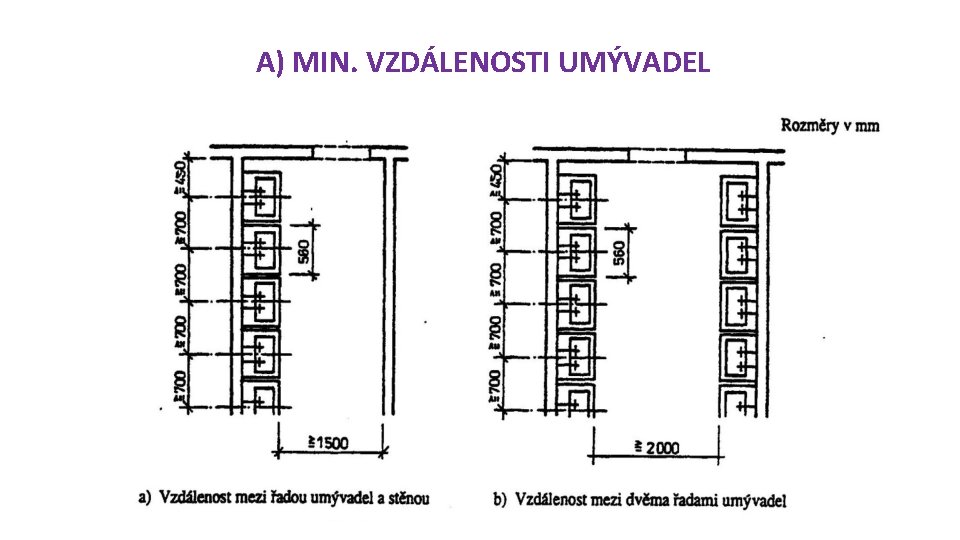

A) MIN. VZDÁLENOSTI UMÝVADEL

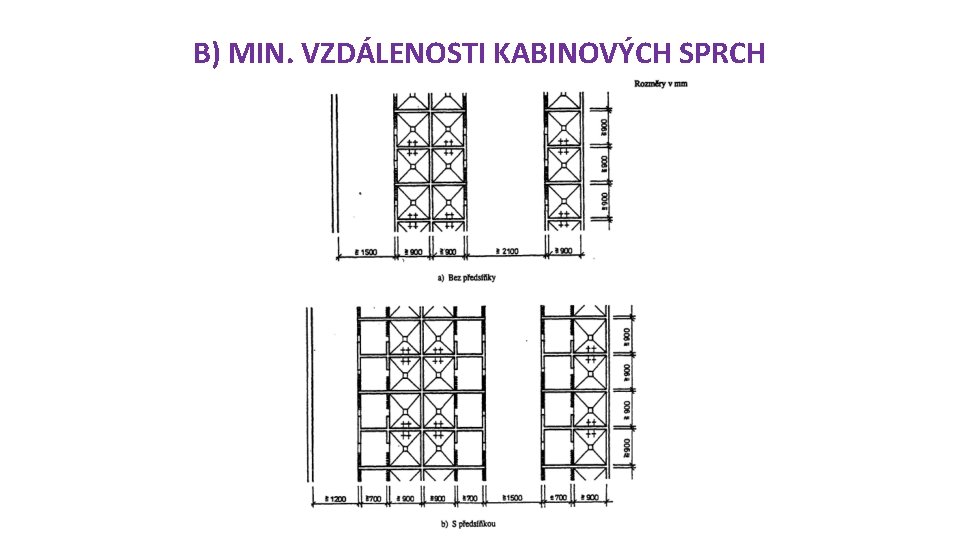

B) MIN. VZDÁLENOSTI KABINOVÝCH SPRCH

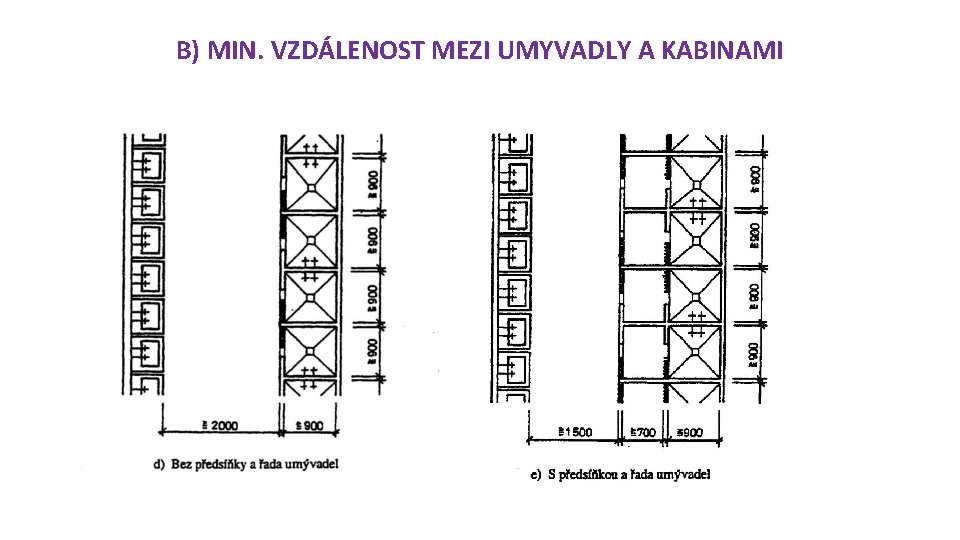

B) MIN. VZDÁLENOST MEZI UMYVADLY A KABINAMI

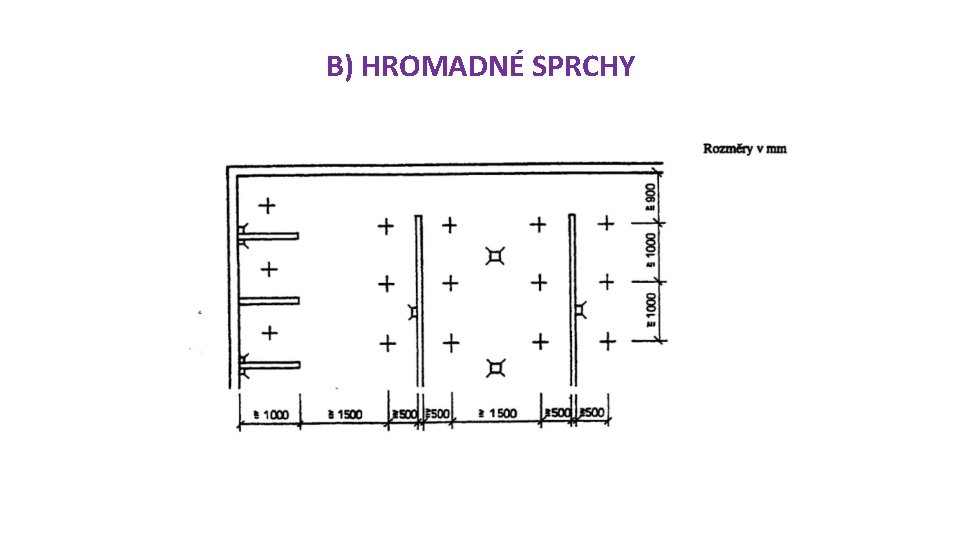

B) HROMADNÉ SPRCHY

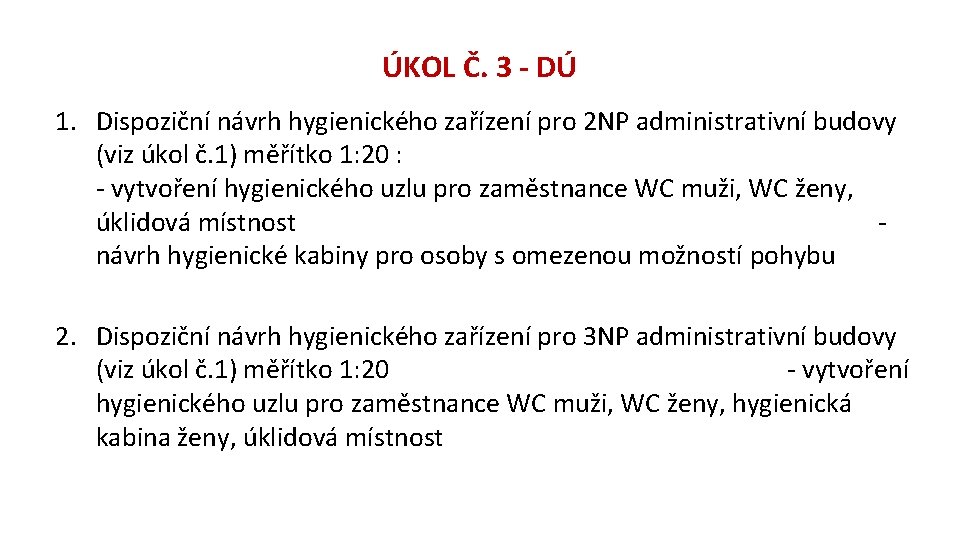

ÚKOL Č. 3 - DÚ 1. Dispoziční návrh hygienického zařízení pro 2 NP administrativní budovy (viz úkol č. 1) měřítko 1: 20 : - vytvoření hygienického uzlu pro zaměstnance WC muži, WC ženy, úklidová místnost - návrh hygienické kabiny pro osoby s omezenou možností pohybu 2. Dispoziční návrh hygienického zařízení pro 3 NP administrativní budovy (viz úkol č. 1) měřítko 1: 20 - vytvoření hygienického uzlu pro zaměstnance WC muži, WC ženy, hygienická kabina ženy, úklidová místnost
