HYDRAULIC HEAD Hukum Bernoulli pada aliran saluran 1

HYDRAULIC HEAD Hukum Bernoulli pada aliran saluran 1 2 V datum

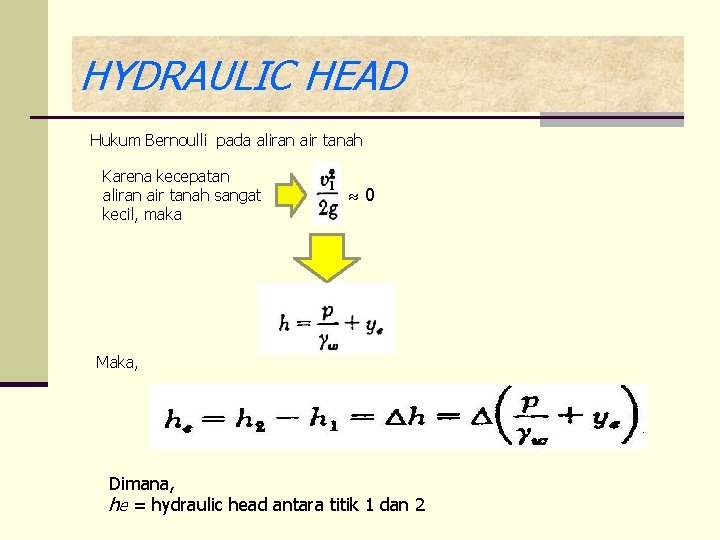

HYDRAULIC HEAD Hukum Bernoulli pada aliran air tanah Karena kecepatan aliran air tanah sangat kecil, maka 0 Maka, Dimana, he = hydraulic head antara titik 1 dan 2

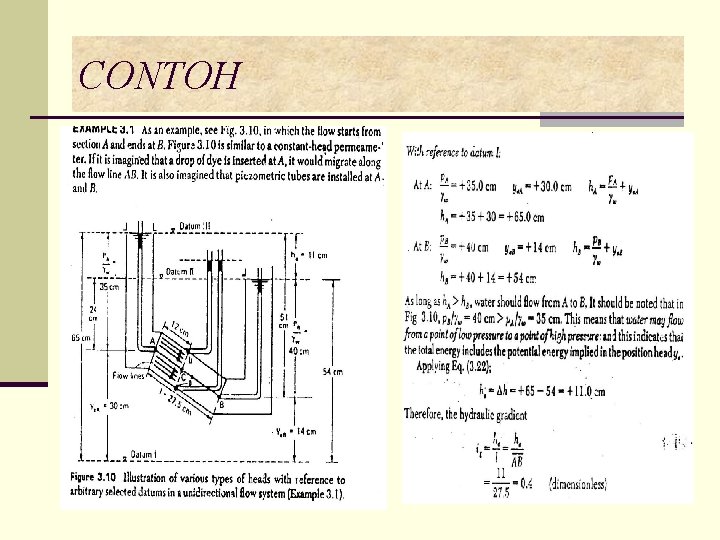

CONTOH

FLOW NET Flow net adalah jaring-jaring aliran air, dimana berlaku garis alir ( ) ortogonal terhadap garis tekanan (h) a. Flow net in an solid dam Merupakan solusi dari pers. Laplace b. Flow net in an earth dam

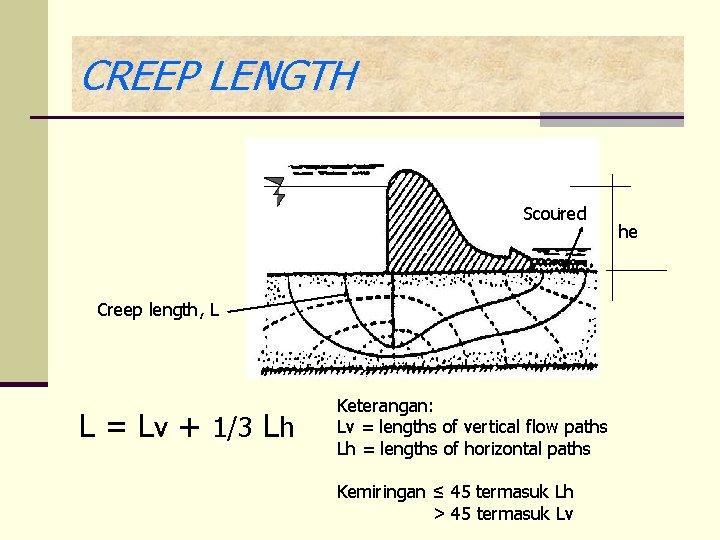

CREEP LENGTH Scoured Creep length, L L = Lv + 1/3 Lh Keterangan: Lv = lengths of vertical flow paths Lh = lengths of horizontal paths Kemiringan ≤ 45 termasuk Lh > 45 termasuk Lv he

CREEP LENGTH Save Length L ≥ (ijin) (Tabel 5. 1)

CREEP LENGTH Contoh,

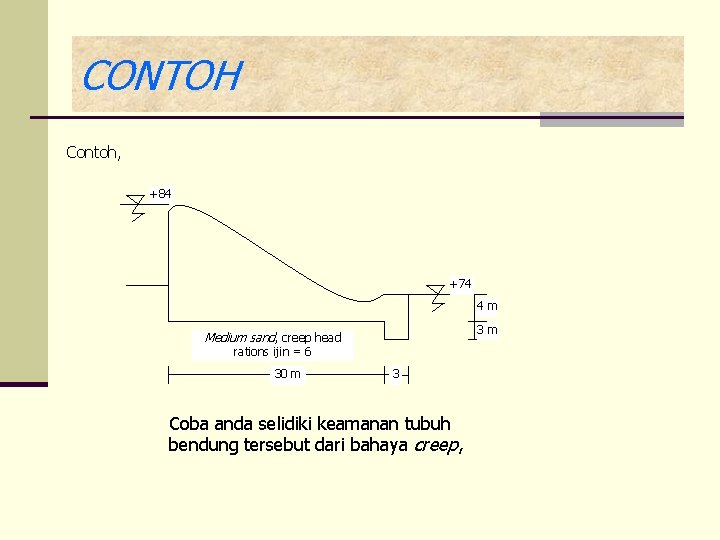

CONTOH Contoh, +84 +74 4 m 3 m Medium sand, creep head rations ijin = 6 30 m 3 Coba anda selidiki keamanan tubuh bendung tersebut dari bahaya creep,

SECURITY (Pengamanan) 1. Memasang sheet piles (turap)

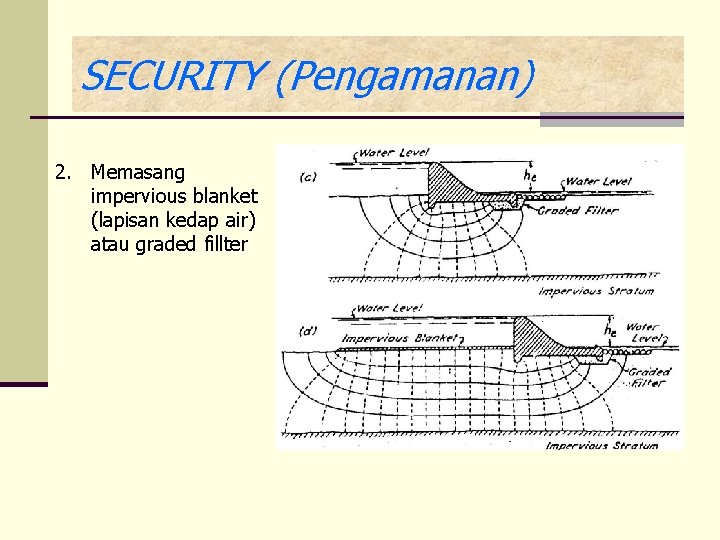

SECURITY (Pengamanan) 2. Memasang impervious blanket (lapisan kedap air) atau graded fillter

CONTOH Contoh, +84 +74 4 m 3 m Medium sand, creep head rations ijin = 6 30 m 3 a. jika digunakan turap untuk meningkatkan keamanan bendung terhadap creep, berapa panjang turap harus dipasang. b. Jika digunakan impervious blanket (lapisan kedap air) di upstream, berapa panjang lapisan tersebut.
