HYDRAULIC CONTROL VALVE KATUP KONTROL A Agung Putu

HYDRAULIC CONTROL VALVE (KATUP KONTROL) A. Agung Putu Susastriawan Jurusan Teknik Mesin – IST. AKPRIND

HYDRAULIC CONTROL VALVE • Katup hidraulik merupakan peralatan yang berfungsi untuk mengatur tekanan (pressure), mengatur kapasitas (flow rate), serta mengatur arah aliran (direction). • Katup ini bekerja secara mekanik untuk mengatur distribusi energi fluida didalam sistem hidraulik. • Katup control dapat diklasifikasikan berdasarkan konstruksi, fungsi utama, jumlah port, ataupun metode aktuasinya.

• Poppet valve • Sliding spool valve • Rotary spool valve Konstruksi KLASIFIKASI KATUP Fungsi • Katup kontrol arah • Katup kontrol tekanan • Katup kontrol aliran Metode aktuasi • • Manual Mekanik Solenoid Pilot

KLASIFIKASI KATUP (KONSTRUKSI) 1. Poppet Valve/Katup duduk • Katup jenis ini dilengkapi dengan dudukan (seat) dan poppet. • Poppet bisa berbentuk bola, konis, dll. Kelebihan: • Design sederhana dan relative murah • Tahan terhadap kebocoran • Perawatan dan perbaikan yang mudah Kekurangan: • Hanya cocok untuk aplikasi bertekanan rendah • Jumlah port/saluran yang terbatas • Kemampuan control yang kurang

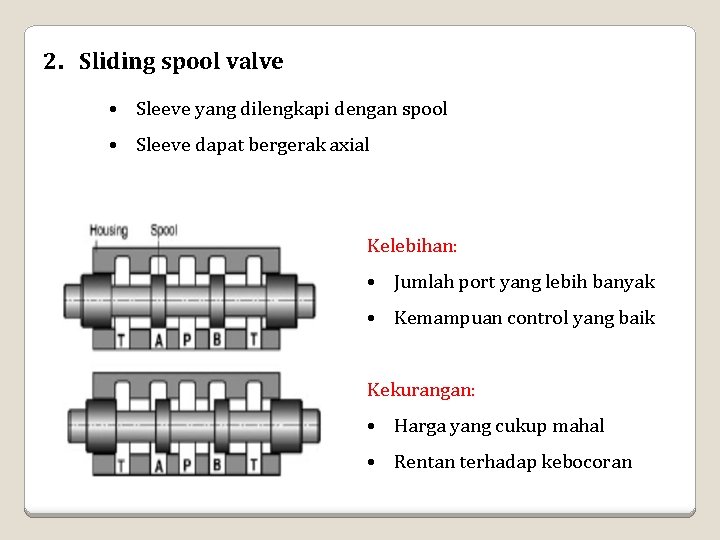

2. Sliding spool valve • Sleeve yang dilengkapi dengan spool • Sleeve dapat bergerak axial Kelebihan: • Jumlah port yang lebih banyak • Kemampuan control yang baik Kekurangan: • Harga yang cukup mahal • Rentan terhadap kebocoran

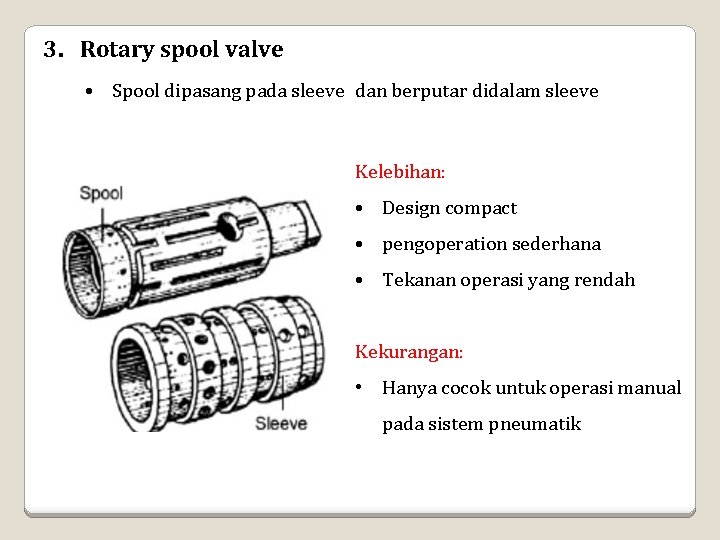

3. Rotary spool valve • Spool dipasang pada sleeve dan berputar didalam sleeve Kelebihan: • Design compact • pengoperation sederhana • Tekanan operasi yang rendah Kekurangan: • Hanya cocok untuk operasi manual pada sistem pneumatik

KATUP KONTROL ARAH (DCV) (DCV = Directional Control Valve) • DCV berfungsi untuk mengontrol arah aliran fluida didalam sistem hidraulik • Katup jenis ini tidak untuk mengatur flow rate dari fluida. • Switching arah aliran dengan mengaktuasi DCV, dapat secara elektrik, mekanik, atau sinyal tekanan fluida.

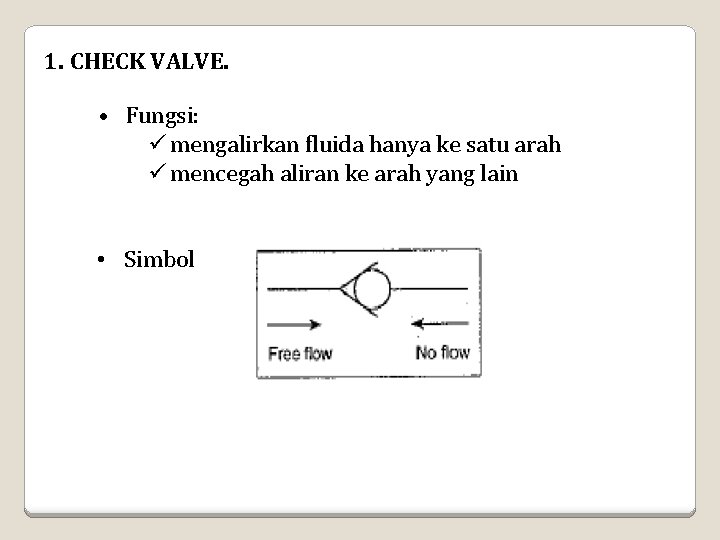

1. CHECK VALVE. • Fungsi: ü mengalirkan fluida hanya ke satu arah ü mencegah aliran ke arah yang lain • Simbol

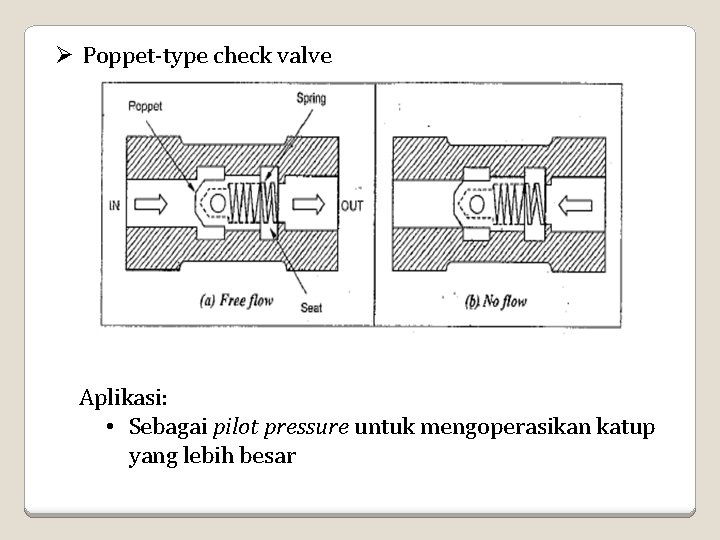

Ø Poppet-type check valve Aplikasi: • Sebagai pilot pressure untuk mengoperasikan katup yang lebih besar

Ø Pilot-operated type check valve Aplikasi: • Sebagai kunci hidraulik silinder pada hydraulic jack

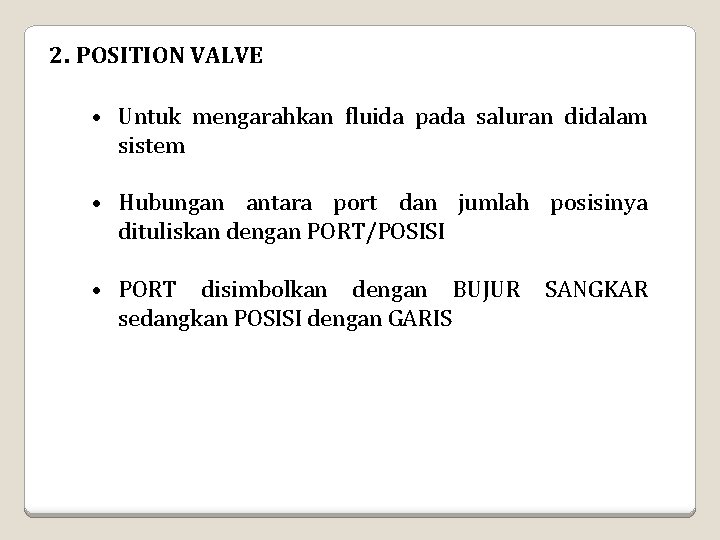

2. POSITION VALVE • Untuk mengarahkan fluida pada saluran didalam sistem • Hubungan antara port dan jumlah posisinya dituliskan dengan PORT/POSISI • PORT disimbolkan dengan BUJUR sedangkan POSISI dengan GARIS SANGKAR

Tanda-tanda penggambaran katup

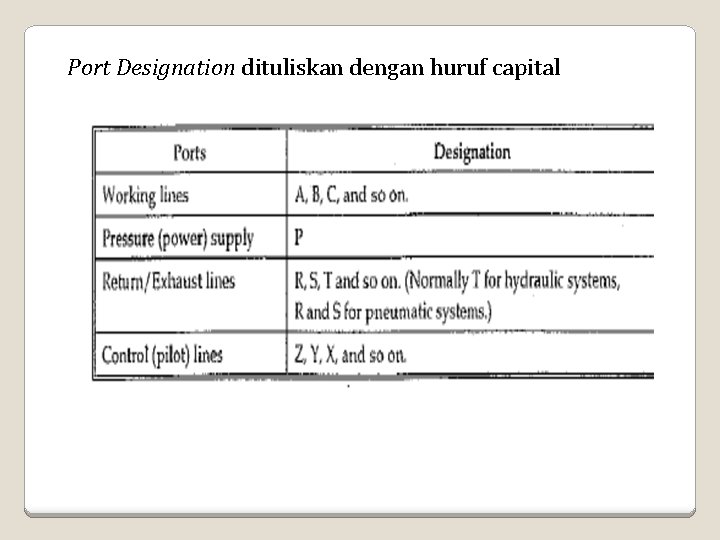

Port Designation dituliskan dengan huruf capital

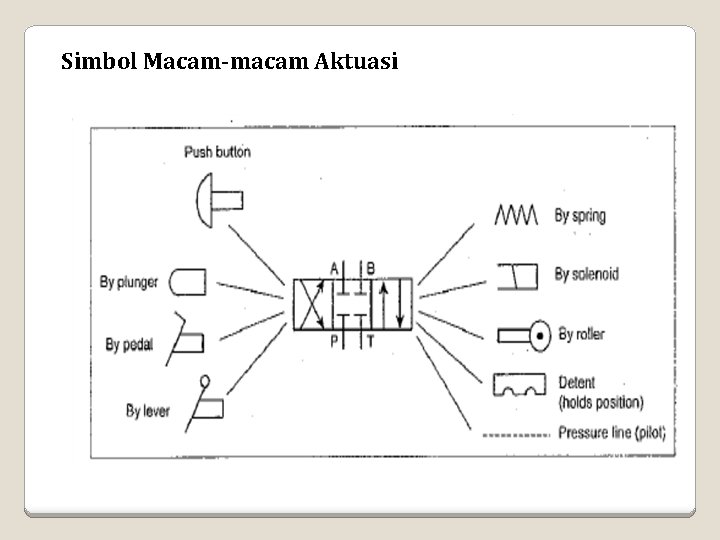

Simbol Macam-macam Aktuasi

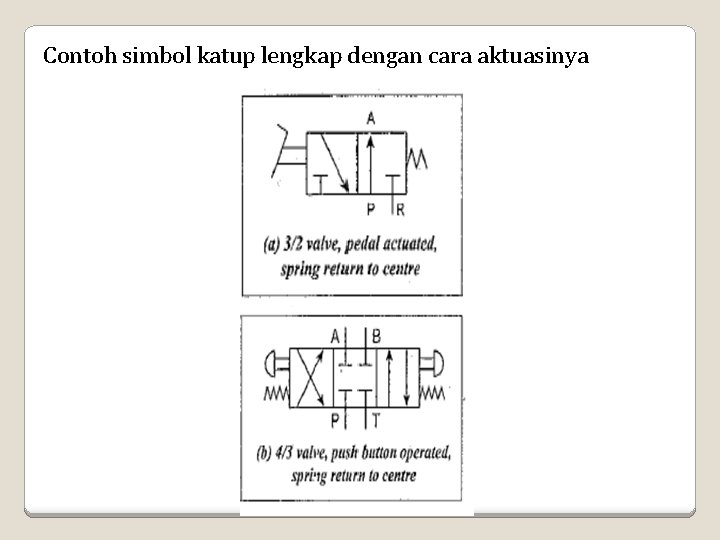

Contoh simbol katup lengkap dengan cara aktuasinya

Ø KATUP 2/2 2 port dan 2 posisi

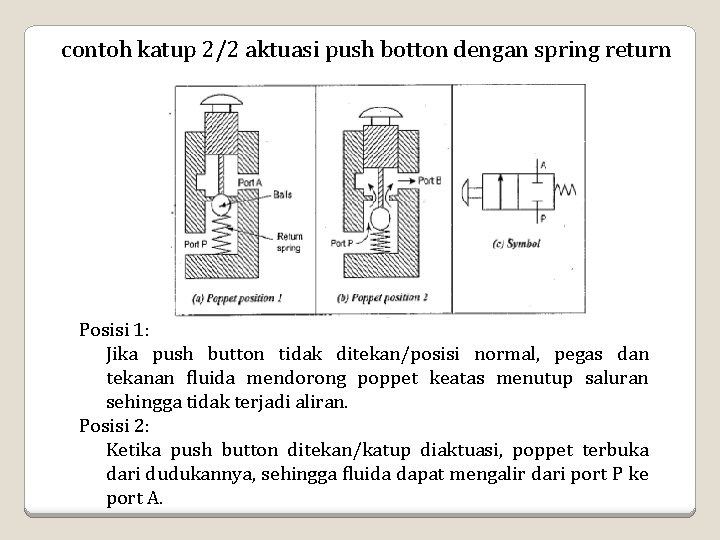

contoh katup 2/2 aktuasi push botton dengan spring return Posisi 1: Jika push button tidak ditekan/posisi normal, pegas dan tekanan fluida mendorong poppet keatas menutup saluran sehingga tidak terjadi aliran. Posisi 2: Ketika push button ditekan/katup diaktuasi, poppet terbuka dari dudukannya, sehingga fluida dapat mengalir dari port P ke port A.

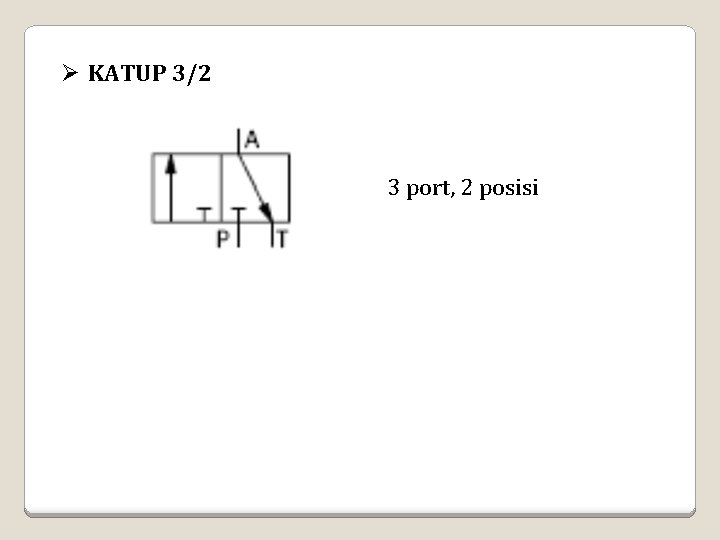

Ø KATUP 3/2 3 port, 2 posisi

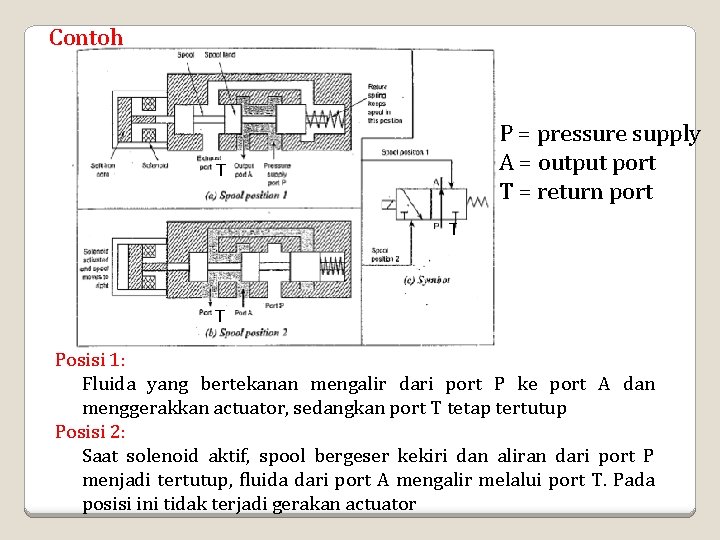

Contoh P = pressure supply A = output port T = return port T T T Posisi 1: Fluida yang bertekanan mengalir dari port P ke port A dan menggerakkan actuator, sedangkan port T tetap tertutup Posisi 2: Saat solenoid aktif, spool bergeser kekiri dan aliran dari port P menjadi tertutup, fluida dari port A mengalir melalui port T. Pada posisi ini tidak terjadi gerakan actuator

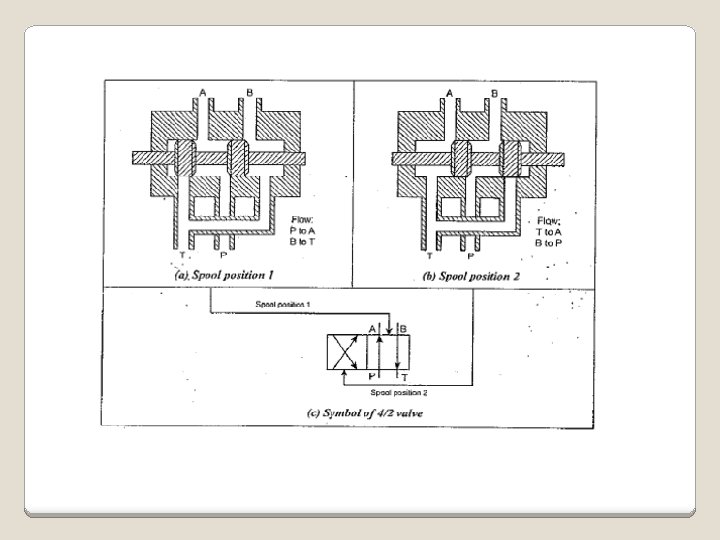

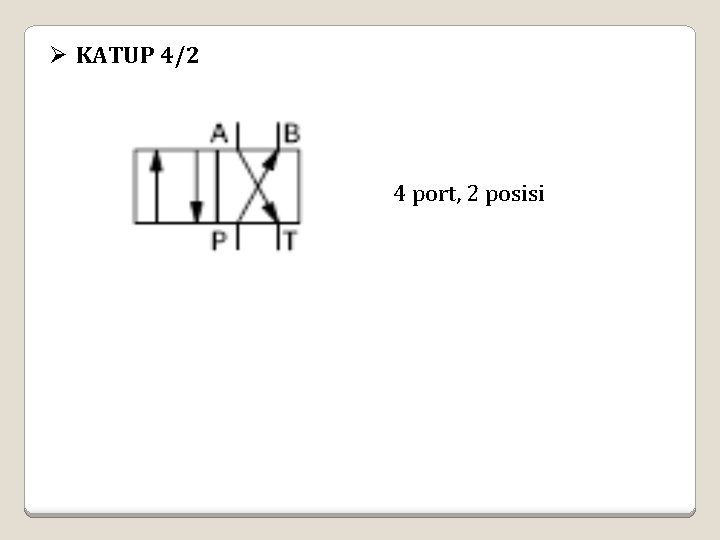

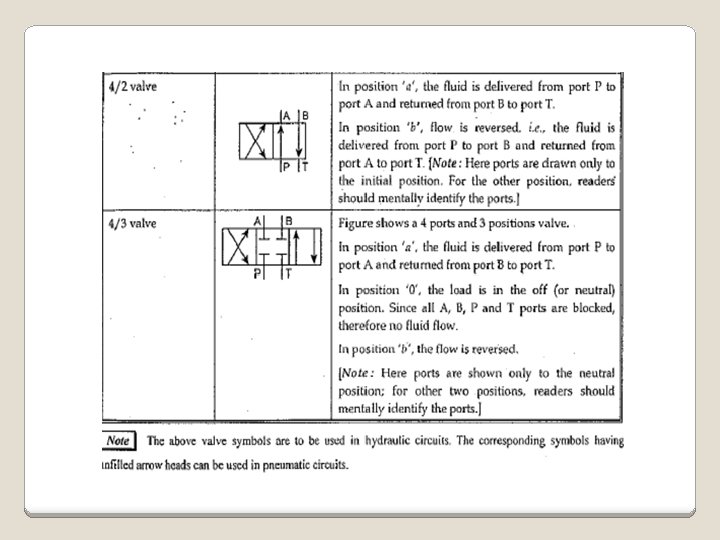

Ø KATUP 4/2 4 port, 2 posisi

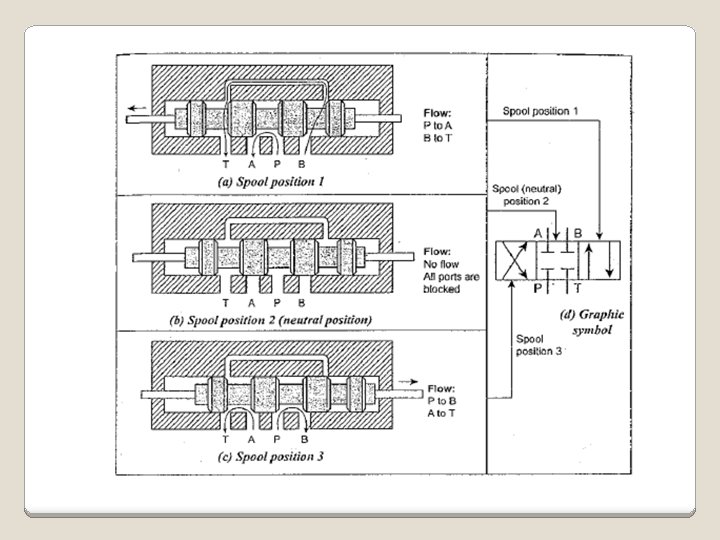

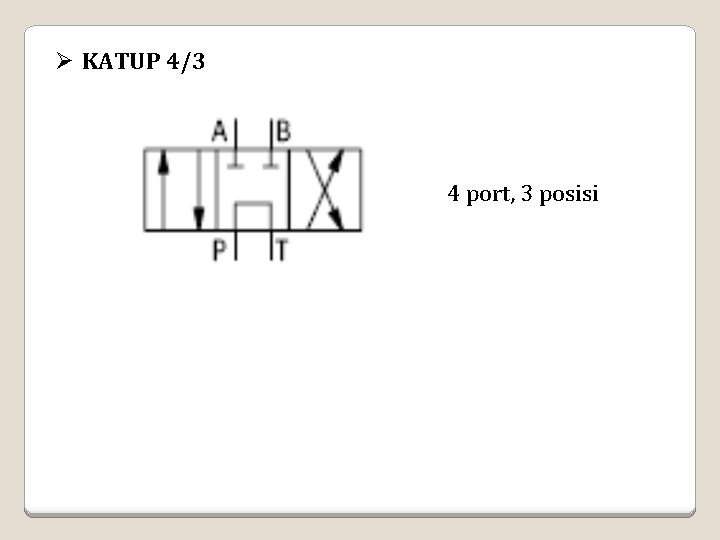

Ø KATUP 4/3 4 port, 3 posisi

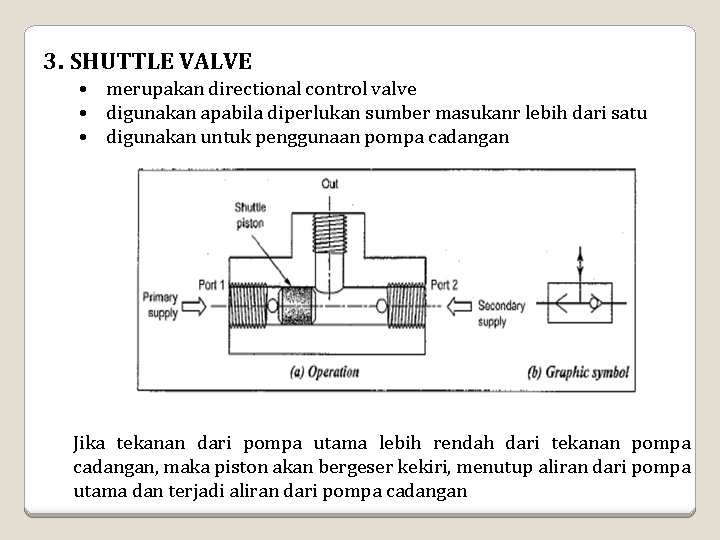

3. SHUTTLE VALVE • merupakan directional control valve • digunakan apabila diperlukan sumber masukanr lebih dari satu • digunakan untuk penggunaan pompa cadangan Jika tekanan dari pompa utama lebih rendah dari tekanan pompa cadangan, maka piston akan bergeser kekiri, menutup aliran dari pompa utama dan terjadi aliran dari pompa cadangan

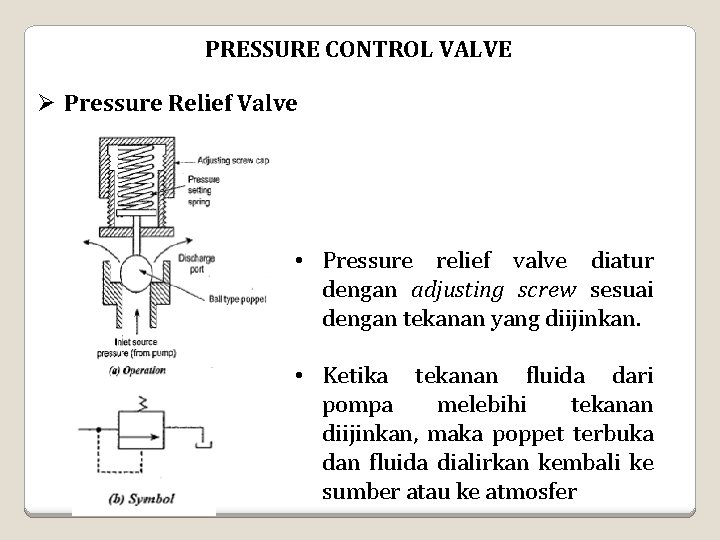

PRESSURE CONTROL VALVE Ø Pressure Relief Valve • Pressure relief valve diatur dengan adjusting screw sesuai dengan tekanan yang diijinkan. • Ketika tekanan fluida dari pompa melebihi tekanan diijinkan, maka poppet terbuka dan fluida dialirkan kembali ke sumber atau ke atmosfer

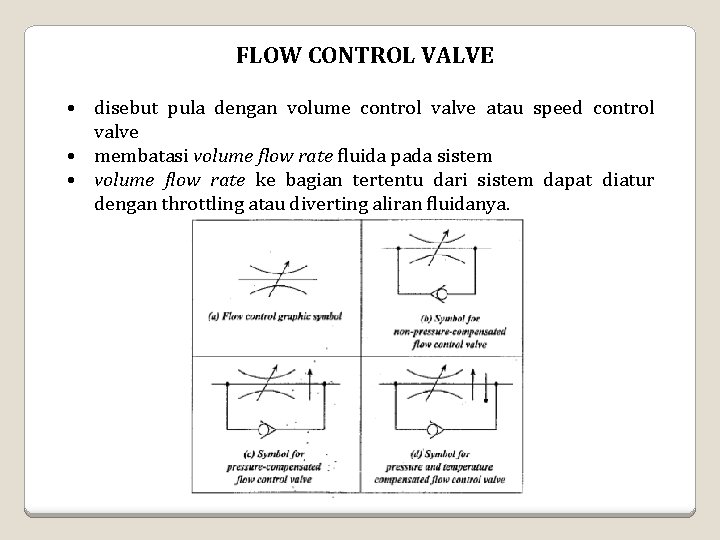

FLOW CONTROL VALVE • disebut pula dengan volume control valve atau speed control valve • membatasi volume flow rate fluida pada sistem • volume flow rate ke bagian tertentu dari sistem dapat diatur dengan throttling atau diverting aliran fluidanya.
