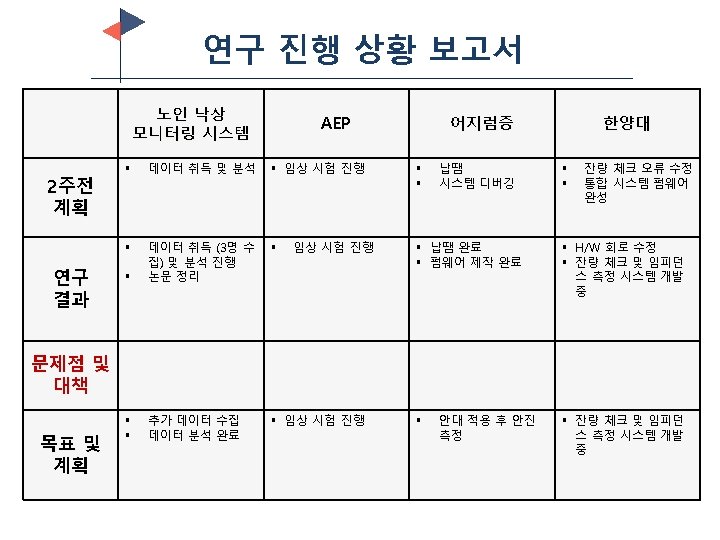

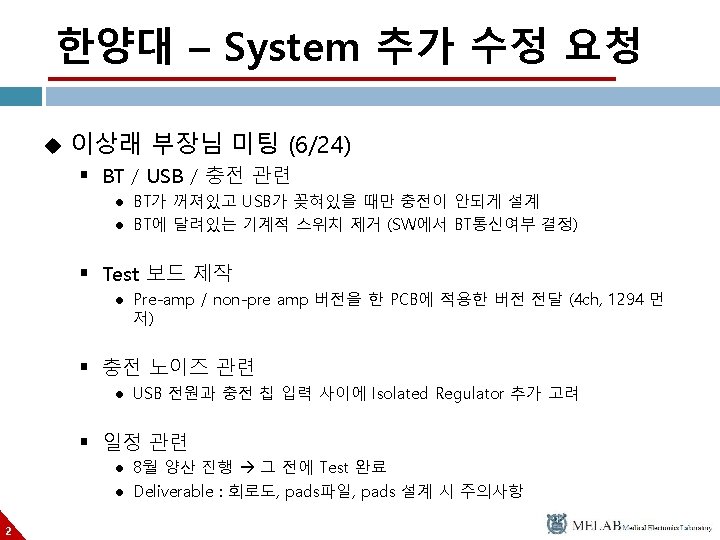

한양대 - H/W 회로 수정 u BT, USB 통신 / 충전 회로 동작 논리표 충전 여부 USB 연결 O USB 연결 X BT 통신 O O - (충전 불가) BT 통신 X (USB 통신 사용) X - (충전 불가) USB 통신 시에만 충전 회로 차단 u 회로 구현 방식 < System 구동 Flow > USB_PWR VCC Yes Programmable Switch Vin 1 Con Vout 1 GPIO BT 3 Vin 2 Yes GPIO HIGH Vout 2 충전 System ON? BT연결 선택? No GPIO LOW Yes GPIO HIGH (by USB_PWR ) No USB 연결 ? No GPIO LOW (by USB_PWR )
한양대 – H/W 회로 수정 u 4 Programmable Switch 조사 품명 형태 입력전압 (V) 소비전류 (u. A) 출력전류 (m. A) Ron (mΩ) Package (Size) 가격 ($, 3000 개 기준) TS 3 A 4742 2 SPST, NC 2. 7~3. 6 0. 075 ~100 900 SOT 8, VSSOP 8 TS 5 A 23167 2 SPST, NC 1. 65~5. 5 0. 1 ? 900 VSSOP 8 0. 348 TS 5 A 21366 2 SPST, NO 1. 65~5. 5 6. 8 200 750 VSSOP 8 0. 46125 ADP 199 1 SPST, ? 0. 9~3. 6 6 500 40 4 BGA 0. 4368 TPS 22960 2 SPST, NO? 1. 62~5. 5 2. 4 (1. 2 * 2) Max 500 435 SOT 23 -8 0. 28125 TPS 22966 2 SPST, NO? 0. 8~5. 5 80 6000 16 14 -WSON (3 X 2) 0. 33125 0. 3375

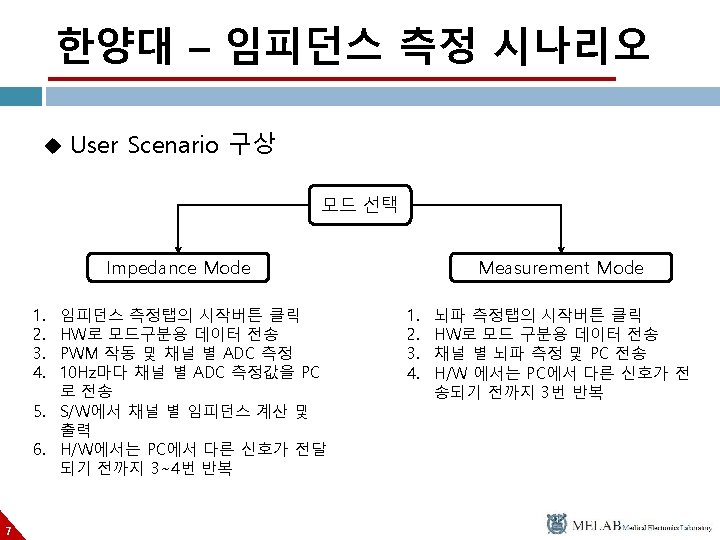

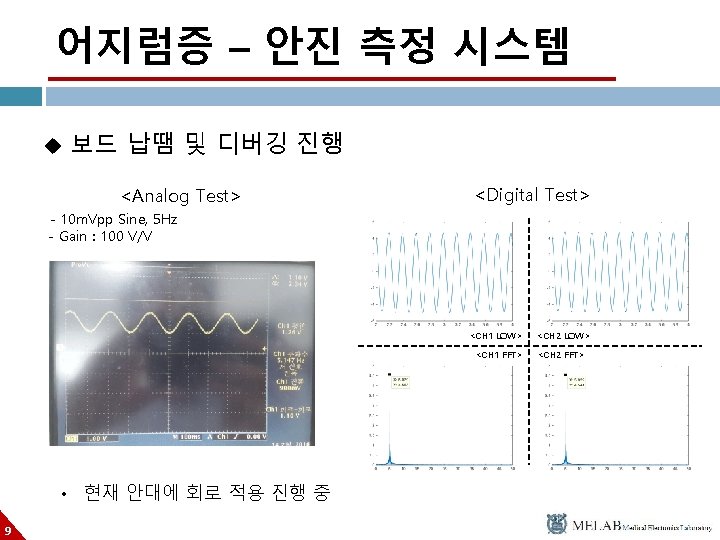

한양대 – 잔량체크 칩 교체 u BQ 27200 § Vendor (Texas Instrument)에서 더 이상 사용을 추천하지 않음 u BQ 27542 -G 1 § 높은 정확도 (Impedance Tracking), 기술 지원 용이 § Configuration 방법 ① ② ③ ④ ⑤ Determine the Battery’s Chem. ID : EVM과 전용 SW 필요 Perform the learning cycle : EVM과 전용 SW 필요 Test the gauge and optimize Finalize the golden file Program and test the PCB ※ EVM보드 : 구매 완료, Programmer : 배송 ※ 현재 EVM보드 사용법 숙지 중 5
