Hva forteller målingene? -dokumentasjon og praktisk betydning Sluttseminar For. Klima 11. november 2015 Kari Thunshelle og Axel Cablé, SINTEF 1

Får man godt nok termisk komfort/ ventilasjonseffektivitet? n Vindusfelt : kaldeste punktene n Ett varmeelement under hvert vindu n To funksjoner: -unngå trekk/kaldstråling -oppvarming Oppvarming med ventilasjonsluft U= 0, 78 W/(m 2 K) U= 0, 14 W/(m 2 K) ? 2

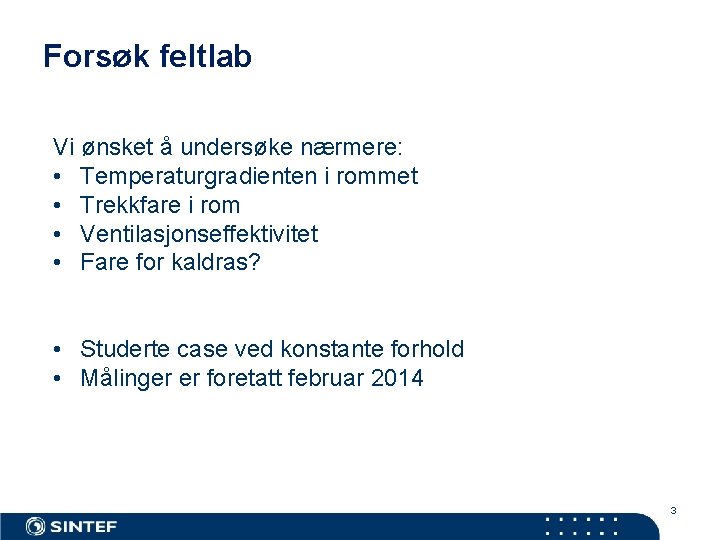

Forsøk feltlab Vi ønsket å undersøke nærmere: • Temperaturgradienten i rommet • Trekkfare i rom • Ventilasjonseffektivitet • Fare for kaldras? • Studerte case ved konstante forhold • Målinger er foretatt februar 2014 3

Forsøk Case 1 og 2 Lav luftmengde Høy overtemperatur Kortslutning ? Grenseverdier Case 5 Normal drift (mild vinterdag) Unit Case 3 og 4 Høy luftmengde Lav overtemperatur Trekk ? Luftmengde V l/s Case 1 17 Case 2 17 Case 5 Tilluftstemperatur T °C 31, 1 32, 0 Overtemperatur ΔT °C 7, 5 5, 0 23 -4 Utetemperatur Tute °C -4, 8 -7, 0 4 Effekt P 0 W/m 2 16 11 Varmebelastninger P W/m 2 3 30 35 30 Case 3 48 Case 4 49 24, 2 24, 1 1, 2 0, 8 -2, 9 -1, 8 8 5 3 30 Påvirkning av varmebelastningner? (Pc, lys, person) 4

Cellekontoret (~10 m 2) 2. 70 m takhøyde Lufthastighet Temperatur Operativ temperatur Overflatetemperatur S 1 N 2 5

Utstyr 6

Temperatur i cellekontoret 2. 5 Maks temperaturforskjell på 4, 2°C mellom 0, 1 og 1, 7 m romhøyde (NS-ISO 7730) 2 Maks 3°C mellom 0, 1 og 1, 1 m for en stillesittende person Høyde (m) 1. 5 1 0. 5 0 22. 0 23. 0 24. 0 25. 0 26. 0 27. 0 28. 0 Temperatur (°C) 7

Case 1 Temperatur i cellkontoret? 2. 5 Case 1 Lav luftmengde Høy overtemperatur 2 Høyde (m) 1. 5 Overtemperatur tilluft ≈ 6°C 1 Maks temperaturforskjell blir 0, 8°C 0. 5 0 22. 0 23. 0 24. 0 25. 0 26. 0 27. 0 28. 0 Temperatur (°C) 8

Temperatur i cellekontoret? 2. 5 Tilsvarende forsøk, med påvirkning av varmekilder: Case 2: fylte sirkler 2 Høyde (m) 1. 5 1 Maks temperaturforskjell = 1, 4°C 0. 5 0 22. 0 24. 0 26. 0 28. 0 Temperatur (°C) 9

Temperatur i cellekontoret 2. 5 Case 3 (firkanter) Høy luftmengde Lav overtemperatur 2 Høyde (m) 1. 5 1 Temperaturforskjell = 0, 3°C 0. 5 0 22. 0 24. 0 26. 0 28. 0 Temperatur (°C) 10

Temperatur i cellekontoret 2. 5 Tilsvarende forsøk, med påvirkning av varmekilder: Case 4: fylte firkanter 2 Høyde (m) 1. 5 Temperaturforskjell = 0°C 1 0. 5 0 22. 0 24. 0 26. 0 28. 0 Temperatur (°C) 11

Case 5 (trekanter) Normal drift med varme (mild vinterdag) Temperatur i cellekontoret 2. 5 2 Høyde (m) 1. 5 1 0. 5 0 22. 0 24. 0 26. 0 28. 0 Temperatur (°C) 12

Temperatur i cellekontoret 2. 5 Maks temperaturforskjell på 4, 2°C mellom 0, 1 og 1, 7 m romhøyde (NS-ISO 7730) 2 Høyde (m) 1. 5 1 0. 5 0 22. 0 24. 0 26. 0 28. 0 Temperatur (°C) 13

Lufthastighet 2. 5 Høyde (m) 2 1. 5 1 0. 5 0 0. 00 Trekkrisiko er avhengig av lufthastighet, temperatur og turbulensintensitet. Risiko for trekk I henhold til NS-EN ISO 7730 er faren for trekk begrenset når lufthastigheten er mindre enn 0, 15 m/s. 0. 05 0. 10 0. 15 Lufthastighet (m/s) 14

Lufthastighet 2. 5 2 Lav luftmengde (case 1) Høy overtemperatur Høyde (m) Overtemperatur tilluft ≈ 6°C 1. 5 Risiko for trekk 1 0. 5 0 0. 05 0. 10 0. 15 Lufthastighet (m/s) 15

Lufthastighet 2. 5 Høyde (m) 2 Påvirkning av varmekilder 1. 5 Risiko for trekk 1 0. 5 0 0. 05 0. 10 0. 15 Lufthastighet (m/s) 16

Lufthastighet 2. 5 Høyde (m) 2 1. 5 Høy luftmengde (case 3) Lav overtemperatur 1 Risiko for trekk Overtemperatur tilluft ≈ 0, 5°C 0. 5 0 0. 05 0. 10 0. 15 Lufthastighet (m/s) 17

Lufthastighet 2. 5 Høyde (m) 2 Påvirkning av varmekilder 1. 5 Risiko for trekk 1 0. 5 0 0. 00 Internlaster bidrar til omrøring 0. 05 0. 10 0. 15 Lufthastighet (m/s) 18

Lufthastighet 2. 5 Høyde (m) 2 Normal drift (mild vinterdag) Undertemperatur tilluft ≈ 4°C 1. 5 Risiko for trekk 1 0. 5 0 0. 05 0. 10 0. 15 Lufthastighet (m/s) 19

Ventilasjonseffektivitet: sporgasstest Beskriver hvor raskt luften skiftes ut ε < 50% kortslutning = 50% perfekt omrøring > 50% fortrengninsventilasjon Lav luftmengde Høy luftmengde Normal drift Høy overtemperatur Lav overtemperatur (undertemperatur) Varmekilder Av På På ε 33% 54% 60% 68% 51% God ventilasjonseffektivitet når kontoret er i bruk 20

Trekk nær vindu? ? 2 21

0. 25 10 Trekk Qtil=17 l/s, Ttil=24, 5°C, Tute=-3, 8°C 9 0. 2 8 Oppholdssonen 7 Makshastighet 0. 15 6 Trekkindeks 5 0. 1 4 3 0. 05 2 1 0 0 0 10 20 30 40 50 Avstand fra vindu (cm) 60 70 80 90 Trekkindeks < 10% : ikke noe ubehag fra trekk (ISO 7730) 22 Trekkindeks (%) Lufthastighet (m/s) Snitthastighet

Oppsummering målinger Kan vi objektivt si at dette går bra? Kravene i NS-ISO 7730 er oppfyllt Høy luftmengde Normal drift Lav luftmengde Høy overtemperatur (undertemperatur) overtemperatur Varmekilder Av På På Av På Stratifisering <4, 2°C OK OK OK Lufthastighet ≤ 0, 15 m/s OK OK OK Ventilasjonseffektivitet ≥ 50% NEI OK OK n God termisk komfort n Ingen fare for trekk n God ventilasjonseffektivitet under alle tilfeller når kontoret er i bruk, dvs. med internelaster (ansatt, lys, PC) 23
