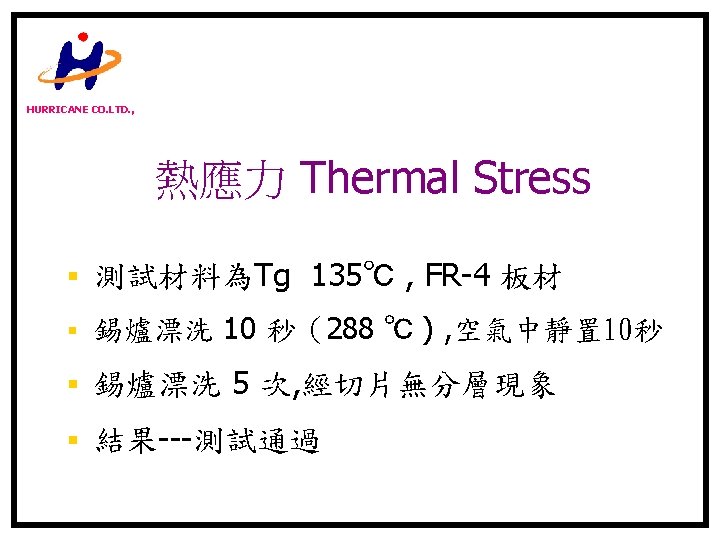

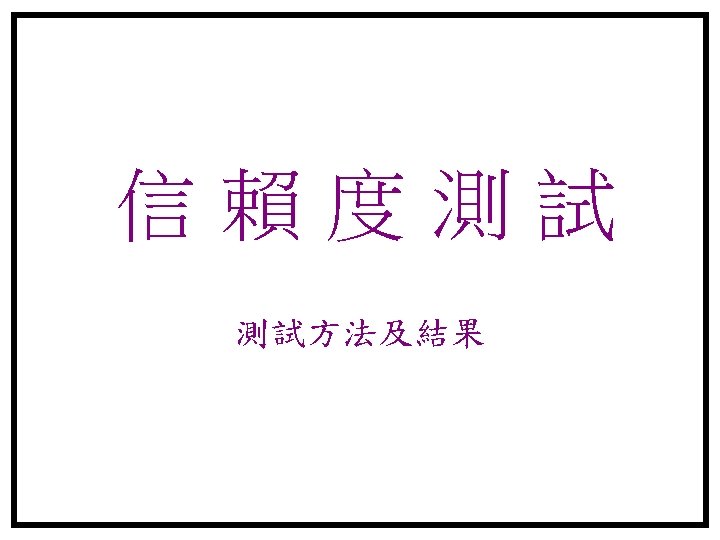

HURRICANE CO. LTD. , HCBOND™ 性 能 測 試 § 測試項目 § 抗撕強度 Peel Strength §測試規格 §銅皮 1 oz , §樹脂(2116 HR) 熱應力 §IPC-TM-650 2. 4. 13. 1 Thermal Stress §IPC-TM-650 2. 6. 8 § 粉紅圈 Pink Ring Resistance § §JEDEC JESD 22 -A 102 -B
HURRICANE CO. LTD. , 抗撕強度 Peel Strength § 1 oz 銅箔 §FR-4 Pre-preg, Tg 135℃ § 2116 HR §寬度 3 mm §拉伸速率2 inches/minute §強度: 3 ~ 4 lbf/in §測試結果: 3. 5 lbf/in---測 試通過 銅箔 棕化面 膠片2116 HR 內層板
HURRICANE CO. LTD. , HCBOND 各種樹脂基材測試數據 Peel Strength Testing: lbs/in 樹脂: 1080 × 3

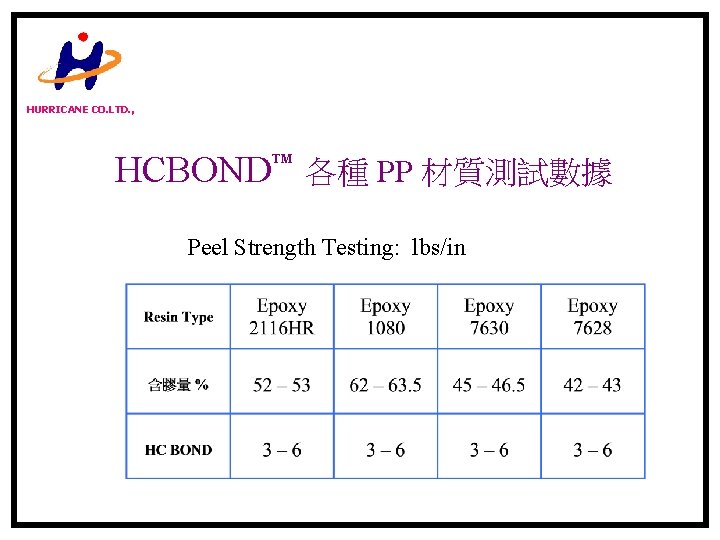

HURRICANE CO. LTD. , HCBOND 各種 PP 材質測試數據 Peel Strength Testing: lbs/in

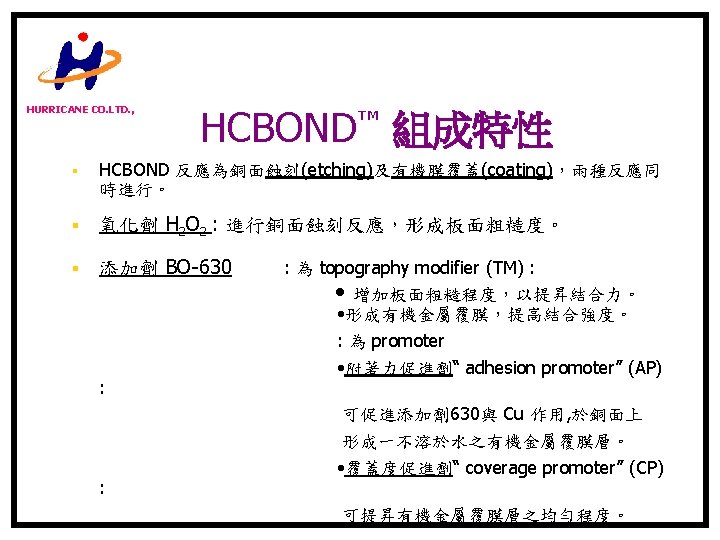

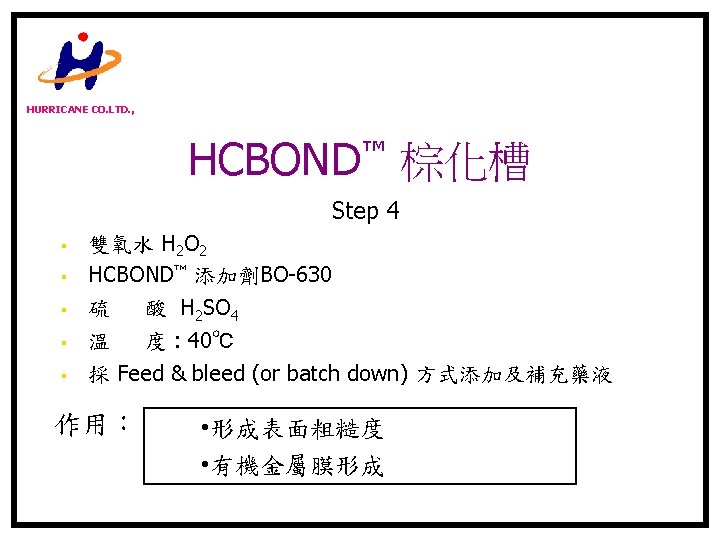

HURRICANE CO. LTD. , HCBOND™ 槽液成份 Pre-Coating Etching 預浸槽 (Pre-dip) BO-620 3. 0% (2. 0~4. 0%) 棕化槽 (HCBOND™) H 2 SO 4 5 % (4~6%) H 2 O 2 4 % (3. 5~4. 5%) BO-630 25 %

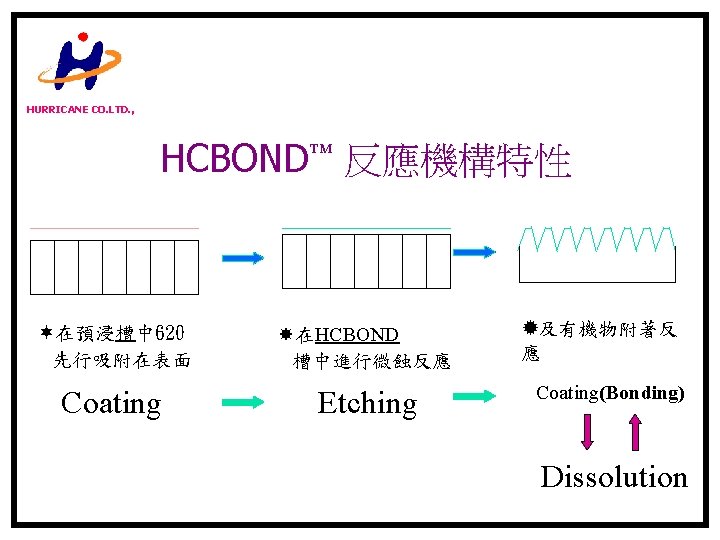

HURRICANE CO. LTD. , HCBOND 反應機構特性 在預浸槽中 620 先行吸附在表面 Coating 在HCBOND 槽中進行微蝕反應 Etching 及有機物附著反 應 Coating(Bonding) Dissolution

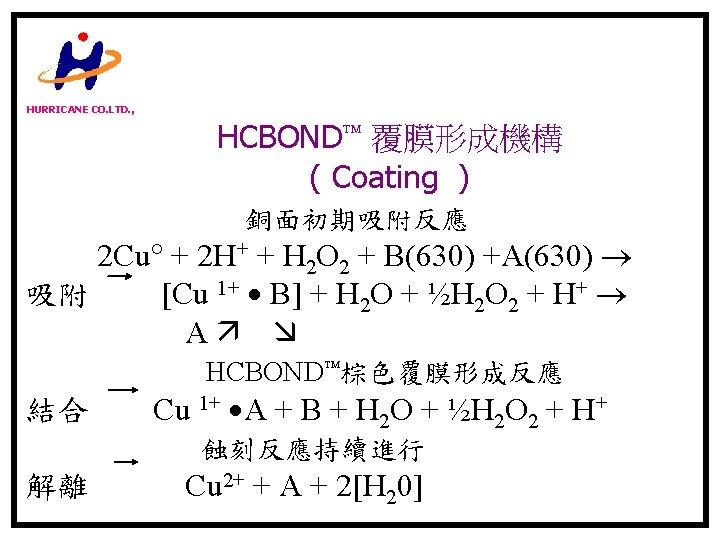

HURRICANE CO. LTD. , HCBOND™ 蝕刻反應機構 ( Etching ) 典型之硫酸-雙氧水蝕銅反應式 : H 2 O 2 + 2 H+ + 2 e 2 H 2 O (+1. 776 V) Cu° Cu 2+ +2 e (-0. 3419 V) H 2 O 2 + 2 H+ + Cu° Cu 2+ + 2 H 2 O (+1. 4341 V) HCBOND 之反應式 : 2 Cu + 2 H+ + H 2 O 2 + 630 Cu+630 + 2 H 20

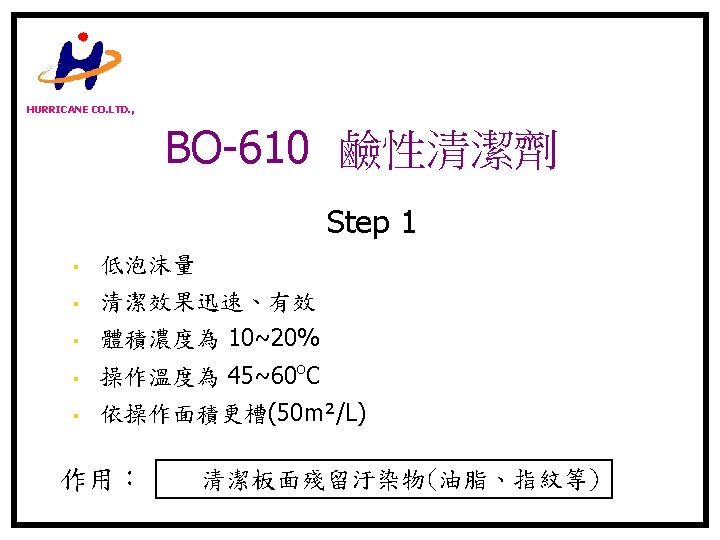

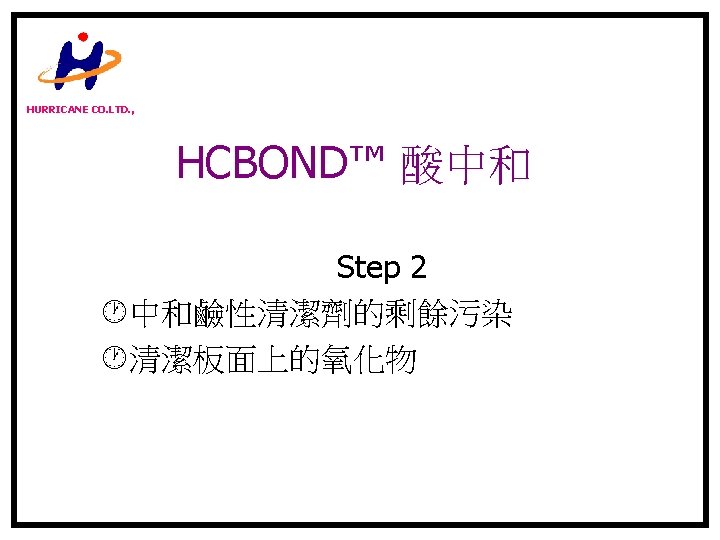

HURRICANE CO. LTD. , HCBOND™ 槽液成份 n n n 清潔槽 (Cleaner) BO-610 15% 中和槽 (酸浸) H 2 SO 4 0. 5 % 預浸槽 ( Pre-dip ) BO-620 3. 0 % n 棕化槽(HCBOND™) H 2 SO 4 5 % H 2 O 2 4 % BO-630 25% Cu 20 g/l
HURRICANE CO. LTD. , Bail-out / s. f. Cu Surface (ml) HCBOND 槽液 ( Bail Out System ) HCBOND Bath Bail-out 250 225 200 175 150 125 100 75 50 25 0 100 u" etch 75 u" etch 50 u" etch 5 10 15 20 25 30 35 40 45 Copper conc. (g/l) - Steady State 上圖為HCBOND槽液中, bail-out 之速率與銅離子濃度維持 平衡之關係式
HURRICANE CO. LTD. , HCBOND BO-630

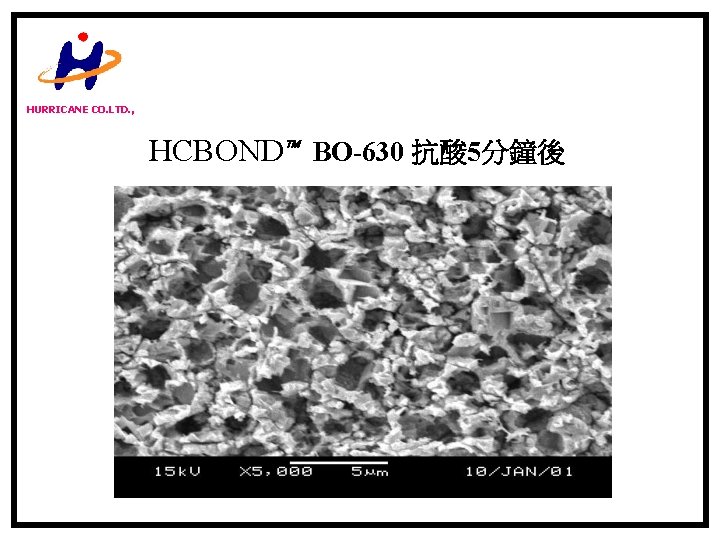

HURRICANE CO. LTD. , HCBOND BO-630 抗酸 5分鐘後
