Hur bra mäter vi? Andreas Jansson Jönköpings kommun
• Undersöker noggrannheten vid detaljmätning i stereo • Jämförelse mellan olika områden och upplösningar • Bekräfta / skriva ny tumregel • Kortfattad teori bakom stereofotogrammetri
Tumregel för noggrannheten • 1 pixel i plan och 1, 5 i höjd
Hur gjorde jag? • Val av punkter / punktbeskrivning • Fotogrammetrisk mätning / Espa • Geodetisk mätning / GNSS • Jämförelse / resultat

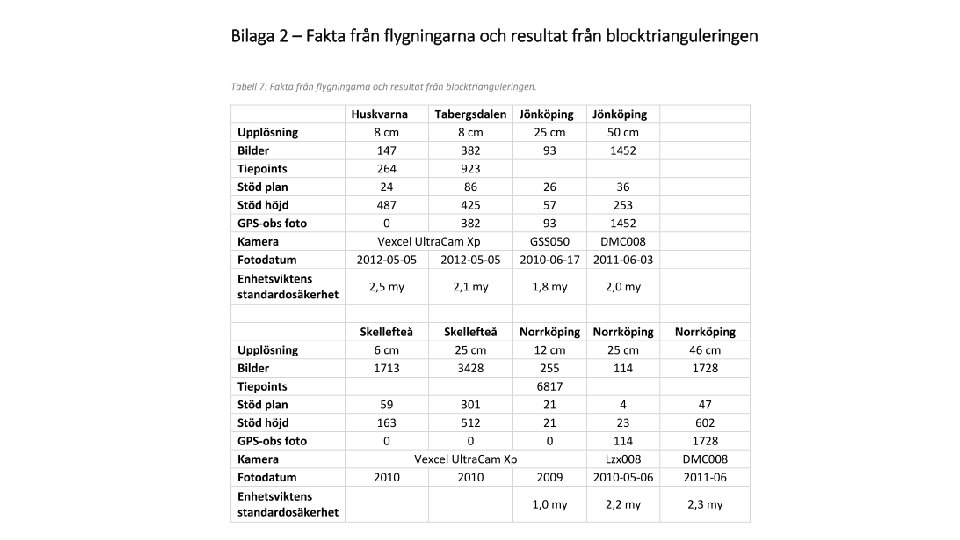

Val av punkter Punkterna ska vara: • Väldefinierade och tydliga • Lättåtkomliga att mäta, helst med GNSS • Väl fördelade över området Stad Jönköping Norrköping Skellefteå Bilder 8 cm omr 1 8 cm omr 2 25 cm 50 cm 12 cm 25 cm 50 cm 6 cm 25 cm Punkter 14 12 19 12 12 8 8 15 19
Punktbeskrivning
Fotogrammetrisk mätning i Espa • Automatisk bildmatchning • Varje punkt x 5 • Exportera koordinaterna för beräkning
Geodetisk mätning / GNSS • Käppstativ • 60 sekunder • 3 ggr minst 2 timmars mellanrum
Antal mätpunkter Jönköping Norrköping Skellefteå GNSS 6 cm 8 cm 12 cm 25 cm 50 cm 26 15 21 62 18 18 26 26 12 12 19 8 23 50 12 8 20 126
Jämförelse Espa / GNSS Stad Jönköping Norrköping Skellefteå Bilder 8 cm omr 1 8 cm omr 2 25 cm 50 cm 12 cm 25 cm 50 cm 6 cm 25 cm R 0, 95 1, 04 0, 72 0, 96 1, 23 1, 20 0, 85 1, 16 0, 83 Z 0, 60 0, 42 0, 81 1, 42 2, 44 0, 80 0, 49 1, 76 0, 83 Min Max R 0, 72 1, 23 Z 0, 42 2, 44
Slutsats • Noggrannheten i plan är relativt lika, runt 1 pixel, för alla bildblock. • Noggrannheten i höjd beror till stora delar på antalet stödpunkter man har använt. • 0, 5 pixlar är rimligt vid många markstödpunkter i höjd.
Framtida tumregel? 1 pixel i plan och 1, 5 i höjd 1 pixel i plan och 0, 5 i höjd
