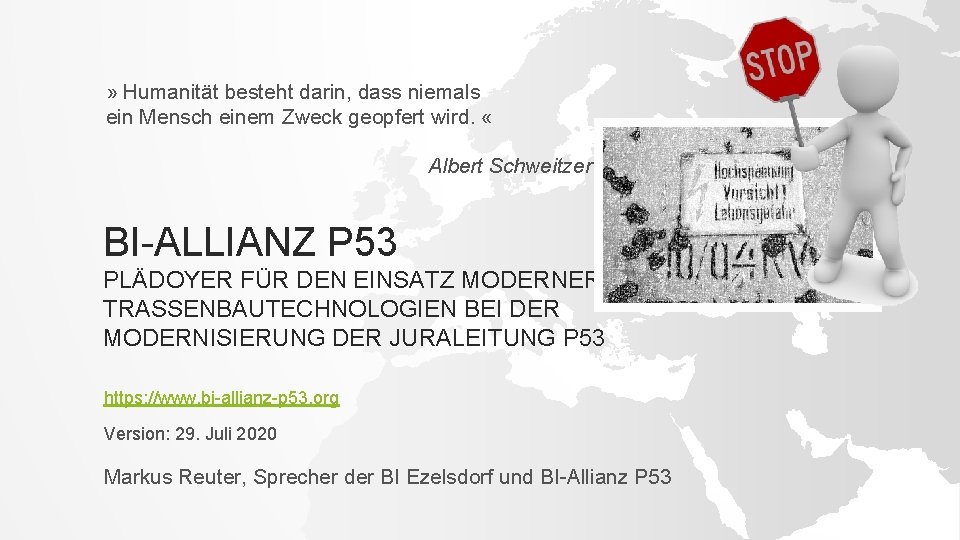

» Humanität besteht darin, dass niemals ein Mensch einem Zweck geopfert wird. « Albert Schweitzer BI ALLIANZ P 53 PLÄDOYER FÜR DEN EINSATZ MODERNER TRASSENBAUTECHNOLOGIEN BEI DER MODERNISIERUNG DER JURALEITUNG P 53 https: //www. bi allianz p 53. org Version: 29. Juli 2020 Markus Reuter, Sprecher der BI Ezelsdorf und BI Allianz P 53

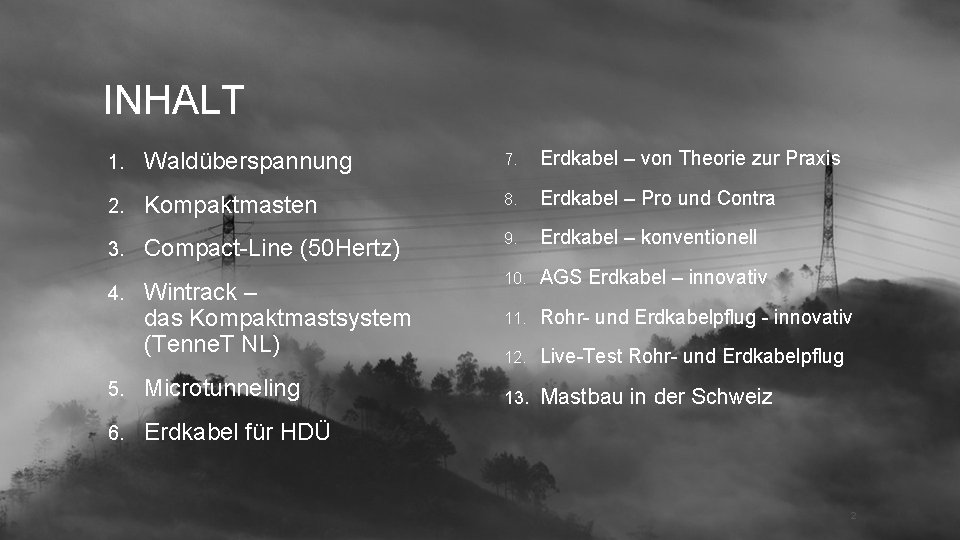

INHALT 1. Waldüberspannung 7. Erdkabel – von Theorie zur Praxis 2. Kompaktmasten 8. Erdkabel – Pro und Contra 3. Compact Line (50 Hertz) 9. Erdkabel – konventionell 10. AGS Erdkabel – innovativ 11. Rohr und Erdkabelpflug innovativ 12. Live Test Rohr und Erdkabelpflug 13. Mastbau in der Schweiz 4. Wintrack – das Kompaktmastsystem (Tenne. T NL) 5. Microtunneling 6. Erdkabel für HDÜ 2

STAND DER TECHNIK 3

WALDÜBERSPANNUNG BEI HOHER WOHNUMFELDKONZENTRATION § Waldüberspannung 1 (vor allem bei Bannwald) ermöglicht kreative Lösungen in dicht besiedelten Regionen. § Die Überspannung von Wäldern sichert langfristig deren ökologischen Bestand. § Waldüberspannung führt zu Wiederaufforstung überflüssig gewordener Waldschneisen und erhöht dadurch den Nettobestand an Bäumen. § Aber höhere Masten (ca. 100 m) – dafür weniger Masten und kürzerer (geradliniger) Verlauf? § Siehe Video 2 ab Minute 1: 39 1 Vgl. http: //www. zobodat. at/pdf/Ber Bayer Akad f Natursch u Landschaftspfl_15_1991_0217 0225. pdf 2 Quelle: https: //youtu. be/z. V 9 k. Ft. Kx. TLo 4

KOMPAKTMASTEN 1 § Geringere Trassenbreite § Geringes Bodenaustrittsmaß durch schlanke Bauweise Quelle: https: //youtu. be/u. JPj. WOLLp 0 s 1 Vgl. https: //kompaktleitung. de/ , Link vom 25. 01. 2019, 03: 16 5

compact. Line seit heute in Betrieb 23. 08. 2018 Pressemitteilung https: //www. 50 hertz. com/de/News/Details/id/5818/compac tline seit heute in betrieb

https: //www. 50 hertz. com/de/News/Details/id/5818/compactline seit heute in betrieb

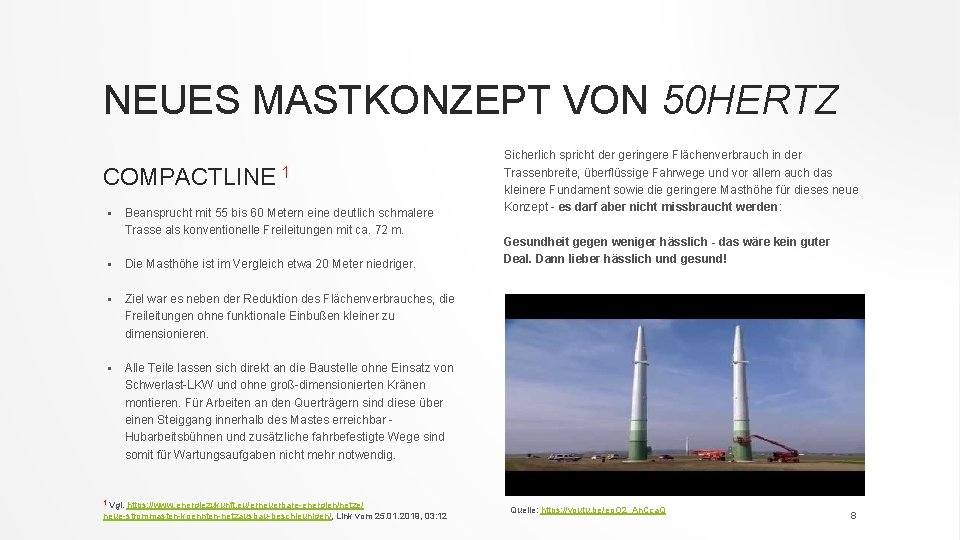

NEUES MASTKONZEPT VON 50 HERTZ COMPACTLINE 1 § Beansprucht mit 55 bis 60 Metern eine deutlich schmalere Trasse als konventionelle Freileitungen mit ca. 72 m. § Die Masthöhe ist im Vergleich etwa 20 Meter niedriger. § Ziel war es neben der Reduktion des Flächenverbrauches, die Freileitungen ohne funktionale Einbußen kleiner zu dimensionieren. § Alle Teile lassen sich direkt an die Baustelle ohne Einsatz von Schwerlast LKW und ohne groß dimensionierten Kränen montieren. Für Arbeiten an den Querträgern sind diese über einen Steiggang innerhalb des Mastes erreichbar Hubarbeitsbühnen und zusätzliche fahrbefestigte Wege sind somit für Wartungsaufgaben nicht mehr notwendig. 1 Vgl. https: //www. energiezukunft. eu/erneuerbare energien/netze/ neue strommasten koennten netzausbau beschleunigen/, Link vom 25. 01. 2019, 03: 12 Sicherlich spricht der geringere Flächenverbrauch in der Trassenbreite, überflüssige Fahrwege und vor allem auch das kleinere Fundament sowie die geringere Masthöhe für dieses neue Konzept es darf aber nicht missbraucht werden: Gesundheit gegen weniger hässlich - das wäre kein guter Deal. Dann lieber hässlich und gesund! Quelle: https: //youtu. be/eo. O 2_An. Cca. Q 8

WINTRACK – DAS KOMPAKTMASTSYSTEM DER TENNET IN NL Quelle: https: //www. youtube. com/watch? v=jo. F 0 d. VE a. XU • Die Strahlungsintensität reduziert sich laut Tenne. T um bis zu 60%. • Die Schneisen in Wäldern können gegenüber dem Donau Mastsystem um 50% reduziert werden. • Optisch fügen sich diese Mastsysteme wesentlich besser in das Landschaftsbild ein. • Der Flächenverbrauch kann wesentlich reduziert werden. 9

MICROTUNNELING Quelle: https: //www. youtube. com/watch? v=9 qny. HJQmmz. A 10

ERDKABEL FÜR HDÜ 11

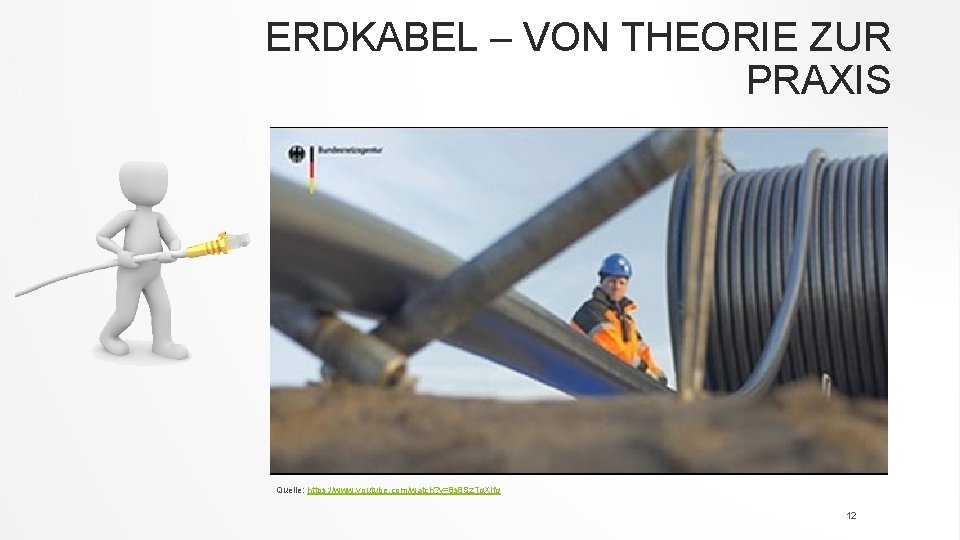

ERDKABEL – VON THEORIE ZUR PRAXIS Quelle: https: //www. youtube. com/watch? v=8 s 8 Sz. Tg. XIfg 12

ERDKABEL – PRO & CONTRA Quelle: https: //www. youtube. com/watch? v=8 s 8 Sz. Tg. XIfg 13

ERDKABEL – KONVENTIONELL § Trassenbreite in Bauphase zwischen 40 -50 m, Verlegetiefe 1, 50 - 2, 00 m § Nach Bauabschluss beträgt die Grabenbreite inkl. Schutzstreifens ca. 20 -30 m – dieser Bereich muss stets von tiefwurzelnden Gehölzen und für Servicefälle frei und zugänglich gehalten werden. § Die entstehende Wärme im Kabel kann nicht leicht abgegeben werden und reduziert somit die Übertragungsleistung des Kabels. § Höchstspannungskabel können aus Transportgründen in der Regel nur in Teilstücken von maximal 1. 000 Metern Länge zur Kabeltrasse geliefert werden. § Zur Verbindung der Teilstücke sind daher mindestens alle 800– 1000 Meter Muffen notwendig. Diese Muffen sind die häufigste Fehlerquelle. § Die Verfügbarkeit von Freileitungen gegenüber Erdkabel ist etwa um den Faktor 100 höher, denn die Reparatur von Erdkabeln ist aufwendiger. § Eine Verkabelung ist je nach Örtlichkeit in etwa vier bis acht Mal so teuer wie eine Freileitung. § Die magnetische Flussdichte ist in unmittelbarer Nähe etwa doppelt so groß wie bei einer Freileitung gleicher Übertragungsleistung. Im Vergleich zu Freileitungen nehmen die Immissionswerte mit zunehmendem seitlichem Abstand zur Trasse jedoch stärker ab. 1 § Wenig Erfahrung mit Erdkabel Leitungen im Drehstrombetrieb. In ganz Europa sind von insgesamt etwa 110. 000 km Höchstspannungsleitungen bisher nur rund 110 km verkabelt. Das sind weniger als 0, 1 Prozent. 2 Quelle: https: //youtu. be/YToh 5 g. D 7 g 4 A 1 Vgl. https: //www. tennet. eu/de/unser netz/rund um den netzausbau/erdverkabelung/erdkabel und freileitung im vergleich/, Link vom 01. 12. 2018, 21. 30 2 Vgl. https: //www. tennet. eu/de/unser netz/onshore projekte deutschland/emdenost conneforde/technologie und umsetzung/, Link vom 02. 12. 2018, 16: . 30 14 Quelle: https: //youtu. be/MX 0 rr. Gvc. QUo

AGS ERDKABEL INNOVATIV 1 § Das Kabeltransport rohr wird in ein wassergefülltes Rohr in der Erde eingeführt. § Durch die Auftriebskräfte des Wassers können auch sehr lange Kabel boden und naturschonender verlegt werden. § Das Stromkabel schwebt wie ein U Boot im Wasserbett. § Höchstspannungskabel verlaufen in diesem Verfahren dichter nebeneinander. Dadurch kann die Trasse nach Angaben des Herstellers deutlich schmaler ausfallen. § Da die Kabel frei beweglich in Rohren liegen, könnten Störungen behoben und beschädigte Kabel ausgetauscht werden, ohne die Trasse zu öffnen. § Abwärmereduktion für Bodenerwärmung aufgrund der Wasserkühlung. § Noch unklar, ob Bundesnetzagentur und Tenne. T das neue Verfahren in der Alternativenauswahl favorisieren. Quelle: https: //youtu. be/vi 5 k. Xt. GABo 1 Vgl. https: //www. agrarheute. com/management/betriebsfuehrung/erdkabel neue verlegetechnik geringerer waermeabstrahlung 533465, Redaktion agrarheute vom 06. 04. 2017 13: 00, Link vom 11. 12. 2018, 21. 30 Weitere Informationen zur AGS Verlegetechnik unter: https: //wp. ags verfahrenstechnik. de/ , Link vom 01. 12. 2018, 21. 30 Quelle: https: //youtu. be/7 V 0 hr. Si. J 97 o 15

ROHR UND ERDKABELPFLUG INNOVATIV Quelle: https: //youtu. be/_j. BYYtt 8 Xjo 16

ROHR UND ERDKABELPFLUG INNOVATIV Quelle: https: //www. youtube. com/watch? v=ll. Eej. SPAdc 4 17

LIVE TEST ROHR UND ERDKABELPFLUG Quelle: https: //vimeo. com/347107150 18

MASTBAU IN DER SCHWEIZ § Einsatz von Helikoptern vermeidet aufwendige Zufahrtswege bei Waldüberspannung. § Siehe auch Windkrafträder mitten im Wald bei St. Helena, auf der Hochebene hinter Neumarkt i. d. Opf. Quelle: https: //youtu. be/v 1 yk. GYnijsk 19

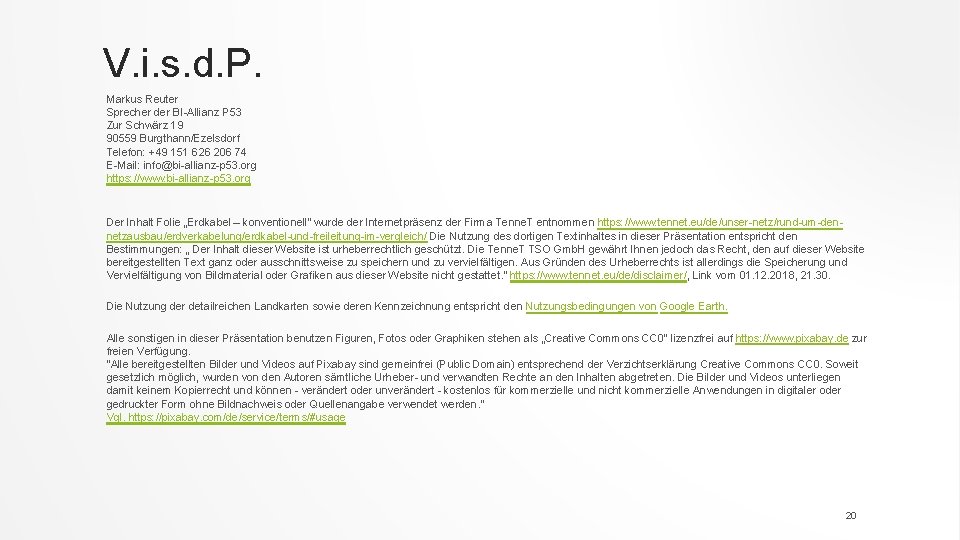

V. i. s. d. P. Markus Reuter Sprecher der BI Allianz P 53 Zur Schwärz 19 90559 Burgthann/Ezelsdorf Telefon: +49 151 626 206 74 E Mail: info@bi allianz p 53. org https: //www. bi allianz p 53. org Der Inhalt Folie „Erdkabel – konventionell“ wurde der Internetpräsenz der Firma Tenne. T entnommen https: //www. tennet. eu/de/unser netz/rund um den netzausbau/erdverkabelung/erdkabel und freileitung im vergleich/ Die Nutzung des dortigen Textinhaltes in dieser Präsentation entspricht den Bestimmungen: „ Der Inhalt dieser Website ist urheberrechtlich geschützt. Die Tenne. T TSO Gmb. H gewährt Ihnen jedoch das Recht, den auf dieser Website bereitgestellten Text ganz oder ausschnittsweise zu speichern und zu vervielfältigen. Aus Gründen des Urheberrechts ist allerdings die Speicherung und Vervielfältigung von Bildmaterial oder Grafiken aus dieser Website nicht gestattet. “ https: //www. tennet. eu/de/disclaimer/, Link vom 01. 12. 2018, 21. 30. Die Nutzung der detailreichen Landkarten sowie deren Kennzeichnung entspricht den Nutzungsbedingungen von Google Earth. Alle sonstigen in dieser Präsentation benutzen Figuren, Fotos oder Graphiken stehen als „Creative Commons CC 0“ lizenzfrei auf https: //www. pixabay. de zur freien Verfügung. "Alle bereitgestellten Bilder und Videos auf Pixabay sind gemeinfrei (Public Domain) entsprechend der Verzichtserklärung Creative Commons CC 0. Soweit gesetzlich möglich, wurden von den Autoren sämtliche Urheber und verwandten Rechte an den Inhalten abgetreten. Die Bilder und Videos unterliegen damit keinem Kopierrecht und können verändert oder unverändert kostenlos für kommerzielle und nicht kommerzielle Anwendungen in digitaler oder gedruckter Form ohne Bildnachweis oder Quellenangabe verwendet werden. " Vgl. https: //pixabay. com/de/service/terms/#usage 20
