Hullmterjedsi sebessg meghatrozsa CDP 420 24 szeres feds
Hullámterjedési sebesség meghatározása CDP: 420 (24 szeres fedés)
Sebesség: 1800 m/s 700 ms, 1800 m/s VRMS=1800 m/s
Sebesség: 2000 m/s 1000 ms, 2000 m/s VRMS=2000 m/s
Sebesség: 2200 m/s 1600 ms, 2200 m/s VRMS=2200 m/s
Sebesség: 2400 m/s 2200 ms, 2400 m/s VRMS=2400 m/s
Sebesség: 2600 m/s 2500 ms, 2600 m/s VRMS=2600 m/s
Sebesség: 2800 m/s 2700 ms, 2800 m/s VRMS=2800 m/s
Sebesség: 3000 m/s 3000 ms, 3000 m/s VRMS=3000 m/s
NMO korrekció mozgásban
Sebességfüggvény 700 ms, 1800 m/s � 1000 ms, 2000 m/s � 1600 ms, 2200 m/s � 2200 ms, 2400 m/s � 2500 ms, 2600 m/s � 2700 ms, 2800 m/s � 3000 ms, 3000 m/s � Ezt a sebességfüggvényt STACKING SEBESSÉG-nek nevezzük
NMO korrekció VRMS = VSTACK(t)
Összegsszelvény
Sebesség vizsgálat

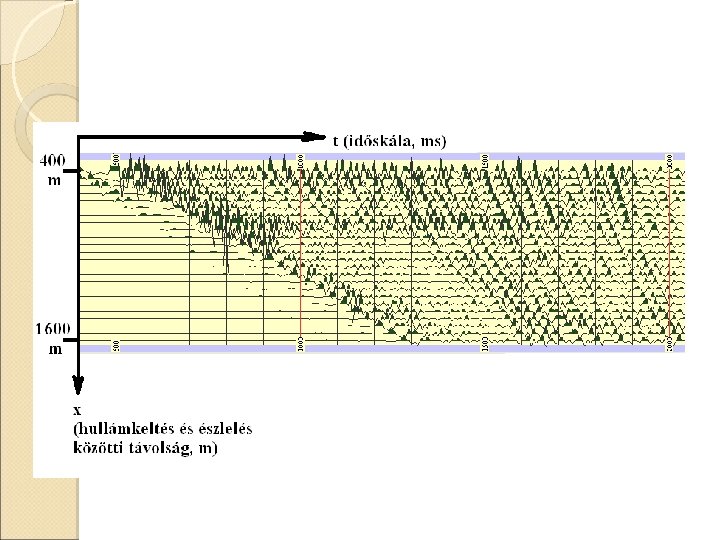

Egymást átfedő 24 csatornás felvételek
NMO korrekció: egyszeres fedésű időszelvény
12 -szeres fedésű időszelvény
FREKVENCIA SZŰRÉS 1. Elkészítjük a frekvencia szűrőt frekvencia tartományban 2. Elkészítjük az első csatorna komplex frekvencia spektrumát Fourier transzformáció segítségével 3. Összeszorozzuk a komplex spektrumot a szűrővel 4. Inverz transzformációval megkapjuk a szűrt csatornát 5. Ismételjük (2)-től, amíg van még szűrendő csatornánk
Frekvencia spektrum
10 -15 -20 -30 Hz
25 -35 -50 -70 Hz
Egy és kétváltozós frekvencia spektrumok
Összegszelvény részlet
összegszelvény amplitúdó spektruma
24 csatorna (egy CDP)
24 csatorna amplitúdó spektruma
24 csatorna kétváltozós amplitúdó spektruma
Konvolúció, korreláció
Konvolúció, korreláció
Konvolúció, korreláció
Konvolúciós föld model
Konvolúciós föld model
Dekonvolúció
Z transzformáció Definíció szerint a b 0, b 1, b 2, . . . bn idősor Z transzformáltja: a 0 + a 1 Z + a 2 Z 2 +. . . + an. Zn B(Z) = 1 + 2 Z + 0 Z 2 – Z 3 – Z 4 ZB(Z)
Z transzformáció
Z transzformáció Y 1(Z) = [X(Z)B(Z)]C(Z) = XBC Y 2(Z) = [X(Z)C(Z)]B(Z) = XCB = XBC B(Z) = 2 – Z 2 B(Z) = (2 + Z) (1 – Z)
Z transzformáció at = (a 0, a 1, a 2, . . . a. N) A(Z) = a 0 + a 1 Z + a 2 Z 2 +. . . a. NZN = (r 0 -Z)(r 1 -Z)(r 2 -Z). . . (r. N-Z) Taylor sorfeljéssel:
Z transzformáció
Spike Dekonvolúció dk = (d 0, d 1, . . . d. K) egy, a reflexiós koefficiensekkel arányos tüskesorozat wkk = (0, 0, 0, w 1, . . . w. KK) a talajba bemenő egyoldalas (causal) minimum fázisú wavelet. Ennek a hatását szeretnénk eltávolítani. xk = (x 0, x 1, . . . x. K) a regisztrált szeizmikus csatorna, ami a dk tüskesorozat és a wkk wavelet konvolúciójából állt elő fn = (f 0, f 1, . . . f. N) inverz szűrő együtthatók. Ez lesz a wkk bemenő wavelet inverze. yk = (y 0, y 1, y 2, . . . y. K) a szűrés eredménye, amit az xk és fn konvolúciójával kapunk.
Spike Dekonvolúció A tényleges szűrés eredménye a regisztrált csatorna és az inverz szűrő konvolúciója: A kívánt eredményhez képesti hiba:
Spike Dekonvolúció
Spike Dekonvolúció
Spike Dekonvolúció
Spike Dekonvolúció az eljárás stabilitása növelhető olymódon, hogy a szűrendő szeizmikus csatornához rendezetlen (fehér spektrumú) zajt adunk.
Prediktív Dekonvolúció
