Hukum Rangkaian Dasar

Tujuan Pembelajaran Memahami hukum dasar analisis rangkaian: ◦ Hukum Ohm, ◦ Hukum Kirchoff Arus, ◦ Hukum Kirchoff Tegangan Menggunakan hukum dasar untuk analisis rangkaian sederhana

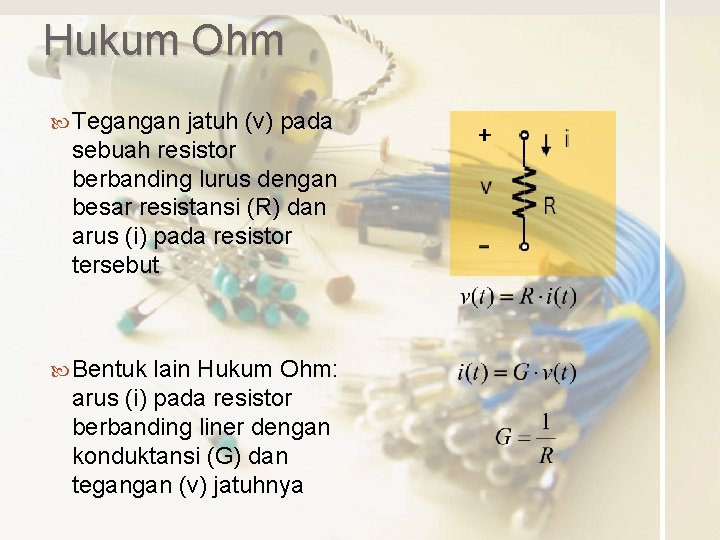

Hukum Ohm Tegangan jatuh (v) pada sebuah resistor berbanding lurus dengan besar resistansi (R) dan arus (i) pada resistor tersebut Bentuk lain Hukum Ohm: arus (i) pada resistor berbanding liner dengan konduktansi (G) dan tegangan (v) jatuhnya

Rujukan Polaritas pada Resistor Sesuai konvensi tanda pasif, resistor mendapat tegangan positif pada terminal arus masuk dan negatif pada terminal arus keluar Berikut ini 4 kemungkinan rujukan konsisten dengan konvensi tanda pasif

Hukum Arus Kirchoff merupakan konsekuensi dari konservasi muatan. Hukum Arus Kirchoff (KCL): Jumlah aljabar arus masuk atau arus keluar sebuah simpul sama dengan nol. dengan n jumlah cabang terhubung pada simpul Rujukan arus keluar positif Contoh KCL untuk simpul pada gambar di bawah ini

Contoh 03. 01 Perhatikan rangkaian di samping ini, gunakan KCL untuk mencari IX Jawab Pada simpul P berlaku KCL, maka P

Hukum Arus Kirchoff (KCL) berlaku juga pada permukaan gauss (Gausian Surface) yang memotong rangkaian menjadi bagian dalam dan luar Contoh KCL untuk permukaan gauss rangkaian berikut ini i 1 i 2 permukaan gauss i 3 dengan n jumlah cabang terhubung pada simpul

Contoh 03. 02 Perhatikan rangkaian di samping ini, gunakan KCL untuk mencari IX Jawab Pada permukaan gauss P berlaku KCL, maka P

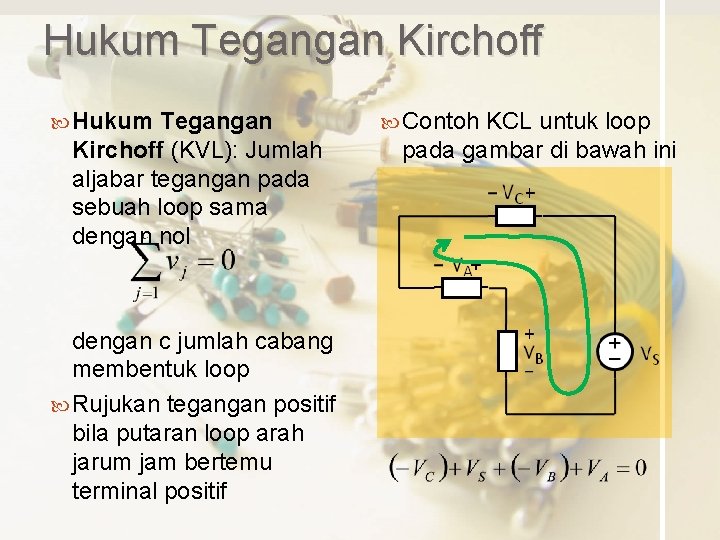

Hukum Tegangan Kirchoff (KVL): Jumlah aljabar tegangan pada sebuah loop sama dengan nol dengan c jumlah cabang membentuk loop Rujukan tegangan positif bila putaran loop arah jarum jam bertemu terminal positif Contoh KCL untuk loop pada gambar di bawah ini

Contoh 03. 03 Perhatikan rangkaian di samping ini, gunakan KVL untuk mencari tegangan yang belum diketahui Jawab KVL pada loop 1 loop 3 loop 2 KVL pada loop 3

Contoh 03. 04 Carilah tegangan VY pada rangkaian di samping ini Jawab Mencari tegangan VY memerlukan tegangan VX Untuk menghitung VX diperlukan arusnya, misal IX KVL Loop 1 loop 1 IX loop 1 KVL Loop 2

Latihan Problems 2. 9 2. 11 2. 15 2. 21 2. 23
