HUKUM BERNOULLI DAN PENERAPANNYA RIFKA OKTAVIANI 1305746 Copyright
HUKUM BERNOULLI DAN PENERAPANNYA RIFKA OKTAVIANI (1305746) Copyright © Wondershare Software
HUKUM BERNOULLI DAN PENERAPANNYA Kompetensi Dasar Peta Konsep Oleh : Hukum Bernoulli Kasus Persamaan Bernoulli RIFKA OKTAVIANI NIM. 1305746 Teorema Torricelli Penerapan Copyright © Wondershare Software
Kompetensi Dasar 3. 7 Menerapkan prinsip fluida dinamik dalam teknologi Copyright © Wondershare Software
PETA KONSEP FLUDA DINAMIK HUKUM BERNOULLI PENYEMPROT PERFUM PERSAMAAN KONTINUITAS TEOREMA TORRICELLI PENYEMPROT OBAT NYAMUK TANGKI BOCOR GAYA ANGKAT PESAWAT Kata Kunci VENTURIMETER HUKUM BERNOULLI PERSAMAAN BERNOULLI TEOREMA TORRICELLI Copyright © Wondershare Software

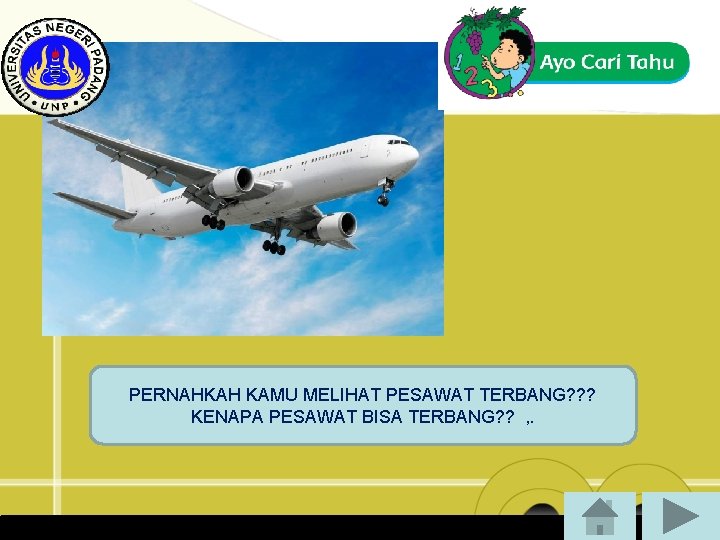

PERNAHKAH KAMU MELIHAT PESAWAT TERBANG? ? ? KENAPA PESAWAT BISA TERBANG? ? , . Copyright © Wondershare Software
PERNAHKAH KAMU MELIHAT PEYEMPROT NYAMUK? ? KENAPA CAIRAN YANG LETAKNYA LEBIH RENDAH DAPAT TERSEMPROT KE ATAS? ? Copyright © Wondershare Software
HUKUM BERNOULLI Perhatikan gambar Fluida mengalir pada pipa dari ujung 1 ke ujung 2 v 1 = kecepatan pada ujung 1 v 2 = kecepatan pada ujung 2 h 1 = ketinggian ujung 1 h 2 = ketinggian ujung 2 P 1 = Tekanan pada ujung 1 P 2 = Tekanan pada ujung 2 Copyright © Wondershare Software
HUKUM BERNOULLI Jumlah dari tekanan (p), energi kinetik per satuan volume , dan energi potensial persatuan volume mempunyai nilai yang sama pada setiap titik sepanjang suatu garis arus. Persamaan Bernoulli Copyright © Wondershare Software
Kasus Persamaan Bernoulli 1. Pada fluida tak bergerak • Karena fluida diam, maka kecepatan V 1 = V 2 = 0 sehingga diperoleh persamaan P 1 – P 2 = ρ g (h 2 - h 1) Copyright © Wondershare Software
Kasus Persamaan Bernoulli 2. Pada fluida yang mengalir pada pipa horizontal P 1 – P 2 = ½ ρ g (v 22 – v 12) Copyright © Wondershare Software
TEOREMA TORRICELLI Kecepatan cairan yang bocor dari dinding bak terbuka v 2 : kecepatan cairan yang bocor lewat dinding bak (m/s) g : percepatan gravitasi (10 m/s 2) h : kedalaman cairan (dari permukaan s/d lubang pada dinding tangki (m) h 1 : tinggi permukaan cairan dari dasar bak (m) h 2 : tinggi lubang dari dasar bak (m) Copyright © Wondershare Software
Penerapan Hukum Bernoulli 1. VENTURIMETER Alat ukur venturi (venturimeter) dipasang dalam suatu pipa aliran untuk mengukur laju aliran suatu zat cair. Suatu zat cair dengan massa jenis ρ mengalir melalui sebuah pipa dengan luas penampang A 1 pada daerah (1). Pada daerah (2), luas penampang mengecil menjadi A 2. Gambar Penampang pipa menyempit di 2 sehingga tekanan di bagian pipa sempit lebih kecil dan fluida bergerak lebih lambat Copyright © Wondershare Software
Ayo kerjakan Pipa venturi meter yang memiliki luas penampang masing-masing 8 × 10– 2 m 2 dan 5 × 10– 3 m 2 digunakan untuk mengukur kelajuan air. Jika beda ketinggian air raksa di dalam kedua manometer adalah 0, 2 m dan g = 10 m/s 2, tentukanlah kelajuan air tersebut ( ρ raksa = 13. 600 kg/m 3). Copyright © Wondershare Software
Penerapan Hukum Bernoulli 2. Tabung pitot digunakan untuk mengukur kelajuan aliran suatu gas di dalam sebuah pipa. Perhatikanlah Gambar disamping. Misalnya udara, mengalir melalui tabung A dengan kecepatan v. Kelajuan udara v di dalam pipa dapat ditentukan dengan persamaan Gambar Prinsip kerja pipa pitot. Copyright © Wondershare Software
Penerapan Hukum Bernoulli 3. Gaya angkat pesawat terbang 1. Kenapa pesawat dapat terbang? 2. Apa yang menyebabkan pesawat dapat terbang? ? 3. Jika kendaraan bermotor kecepatannya dapat diukur menggunakan spedometer bagaimana dengan pesawat? ANIMASI Copyright © Wondershare Software
Penerapan Hukum Bernoulli 3. Gaya angkat pesawat terbang bagian atasnya lebih melengkung daripada sisi bagian bawahnya. Bentuk sayap menyebabkan tersebut kecepatan aliran udara bagian atas lebih besar daripada di bagian bawah Gambar Aliran udara dan tekanan pada pesawat Gaya angkat sayap v 2 > v 1 sehingga tekanan udara di bawah sayap lebih besar daripada di atas sayap p 1 > p 2 Copyright © Wondershare Software
Pada dasarnya, ada empat buah gaya yang bekerja pada sebuah pesawat terbang yang sedang mengangkasa. Berat pesawat yang disebabkan oleh gaya gravitasi bumi. Gaya angkat yang disebabkan oleh bentuk pesawat. Gaya ke depan yang disebabkan oleh gesekan udara. Gaya hambatan yang disebabkan oleh gesekan udara Copyright © Wondershare Software

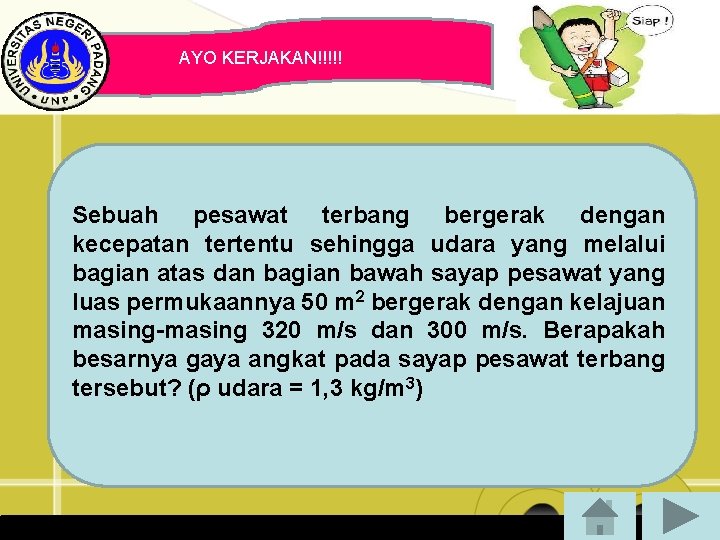

AYO KERJAKAN!!!!! Sebuah pesawat terbang bergerak dengan kecepatan tertentu sehingga udara yang melalui bagian atas dan bagian bawah sayap pesawat yang luas permukaannya 50 m 2 bergerak dengan kelajuan masing-masing 320 m/s dan 300 m/s. Berapakah besarnya gaya angkat pada sayap pesawat terbang tersebut? (ρ udara = 1, 3 kg/m 3) Copyright © Wondershare Software
Penerapan Hukum Bernoulli 4. Penyemprot obat nyamuk Jika pengisap dari pompa ditekan maka udara yang melewati pipa sempit pada bagian memiliki kelajuan tekanan kecil. A besar Hal akan dan tersebut Gambar 8. p. B < p. A sehingga cairan obat nyamuk di B bisa memancar keluar. menyebabkan cairan obat nyamuk yang ada pada bagian B akan naik dan ikut terdorong keluar bersama udara yang tertekan oleh pengisap pompa. Pada saat udaradi pompakan maka udara di atas selang cairan akan bergerak cepat. Akhirnya tekanan udara kecil dan cairan dapat tersedot ke atas Copyright © Wondershare Software
5. Penyemprot Parfum Ketika batang penghisap masuk, udara yang ada di dalam tabung meluncur keluar melalui pipa 1. Karenanya, udara dalam pipa 1 mempunyai laju yang lebih tinggi. Karena laju udara tinggi, maka tekanan udara pada pipa 1 menjadi rendah. Sebaliknya, udara dalam pipa 2 mempunyai laju yang lebih rendah. Tekanan udara dalam pipa 2 lebih tinggi. Akibatnya, cairan di dalam wadah, didorong ke atas. Ketika cairan tiba di pipa 1, udara yang meluncur dari dalam tabung mendorongnya keluar. Copyright © Wondershare Software
Daftar Pustaka Kanginan, Marthen. 2013. Fisika Untuk SMA Kelas XJakarta: Erlangga Karyono, dkk. 2009. Fisika 1 : untuk SMA dan MA Kelas X. Jakarta : Pusat Perbukuan, Departemen Pendidikan Nasional. Nurachmandani, Setya dkk. 2009. Fisika 1 : Untuk SMA/MA Kelas. X. Jakarta : Pusat. Perbukuan, Departemen Pendidikan Nasional. Copyright © Wondershare Software
Sekian Copyright © Wondershare Software
