Hubungan Arus Tegangan pada Induktor Pengantar Analisis Rangkaian
Hubungan Arus Tegangan pada Induktor Pengantar Analisis Rangkaian
Tujuan Pembelajaran Mengenal hubungan arus dan tegangan pada induktor 2. Menghitung daya dan energi pada induktor 1.
Struktur Induktor adalah komponen rangkaian yang dibentuk dengan gulungan konduktor Untuk meningkatkan induktasi gulungan induktor dililitkan pada inti magnet dengan permeabilitas tinggi Inti magnet berbentuk tabung atau cincin Inti Magnet Konektor pin Gulungan Konduktor

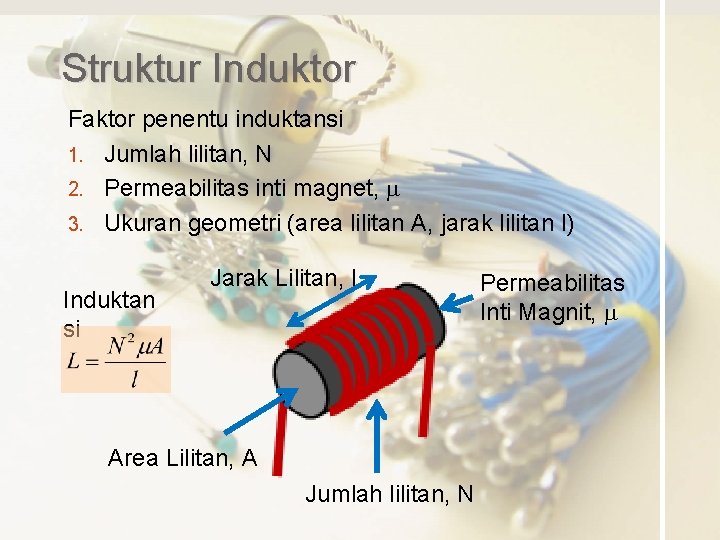

Struktur Induktor Faktor penentu induktansi 1. Jumlah lilitan, N 2. Permeabilitas inti magnet, m 3. Ukuran geometri (area lilitan A, jarak lilitan l) Induktan si Jarak Lilitan, l Area Lilitan, A Jumlah lilitan, N Permeabilitas Inti Magnit, m

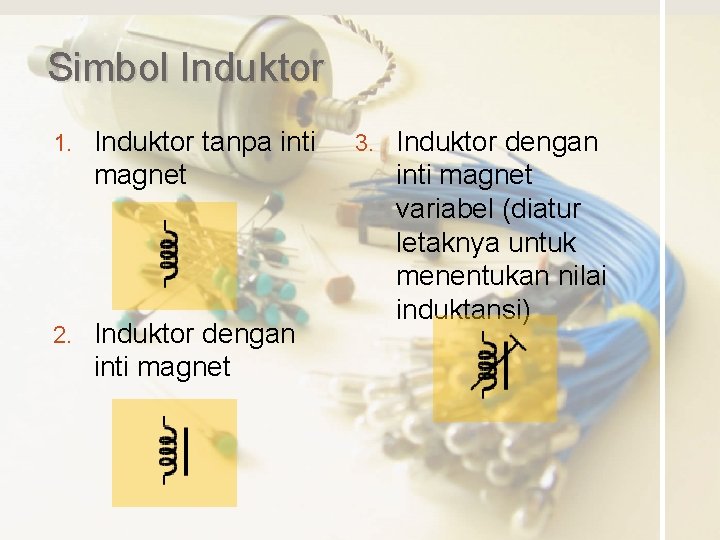

Simbol Induktor 1. Induktor tanpa inti magnet 2. Induktor dengan inti magnet 3. Induktor dengan inti magnet variabel (diatur letaknya untuk menentukan nilai induktansi)

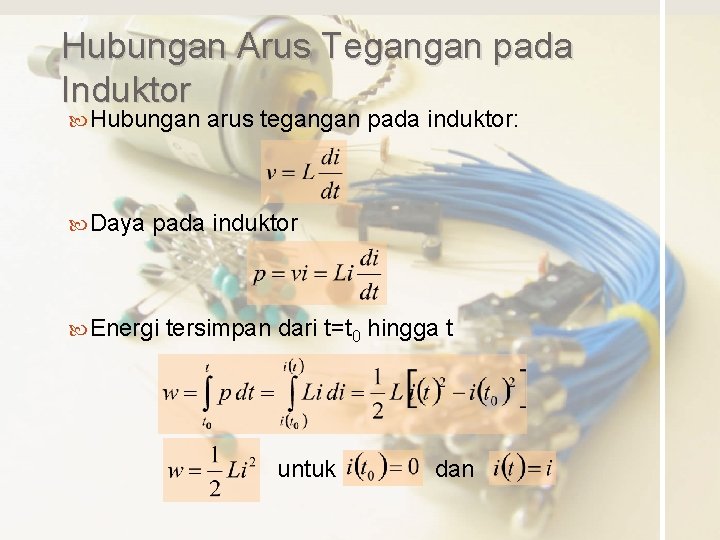

Hubungan Arus Tegangan pada Induktor Hubungan Daya arus tegangan pada induktor: pada induktor Energi tersimpan dari t=t 0 hingga t untuk dan

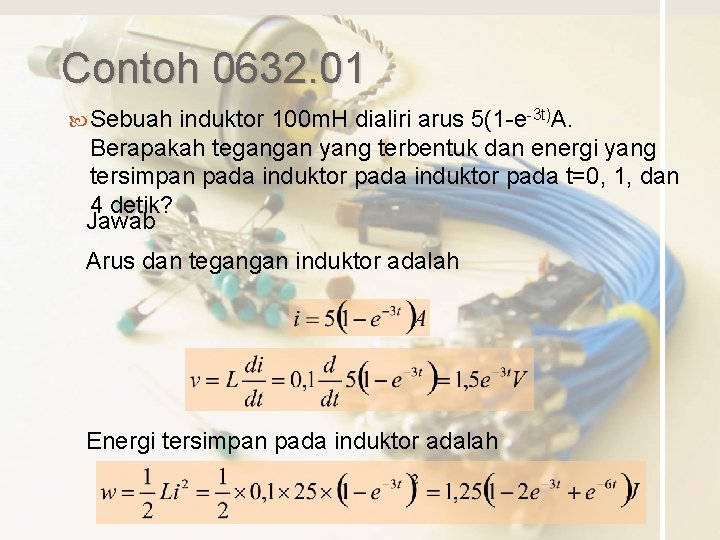

Contoh 0632. 01 Sebuah induktor 100 m. H dialiri arus 5(1 -e-3 t)A. Berapakah tegangan yang terbentuk dan energi yang tersimpan pada induktor pada t=0, 1, dan 4 detik? Jawab Arus dan tegangan induktor adalah Energi tersimpan pada induktor adalah
Contoh 0632. 01 t (det) i (A) v (V) w (J) 0 1 4 0 4, 75 5, 00 1, 500 0, 075 0 0 11, 3 12, 5

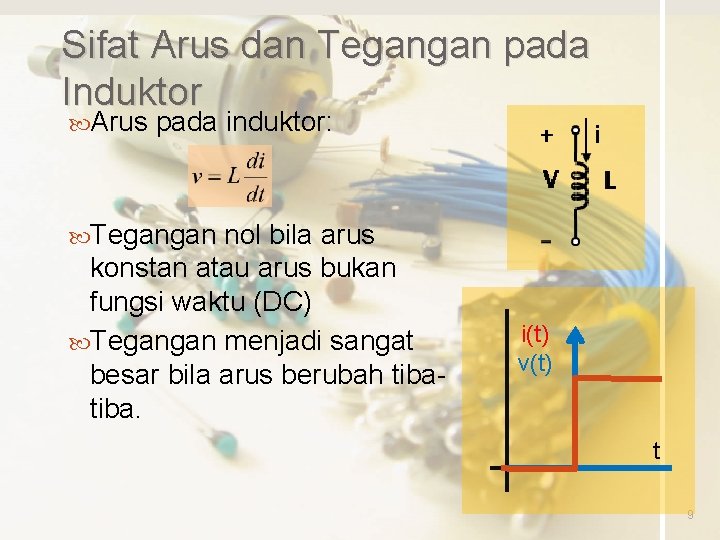

Sifat Arus dan Tegangan pada Induktor Arus pada induktor: Tegangan nol bila arus konstan atau arus bukan fungsi waktu (DC) Tegangan menjadi sangat besar bila arus berubah tiba. i(t) v(t) t 9

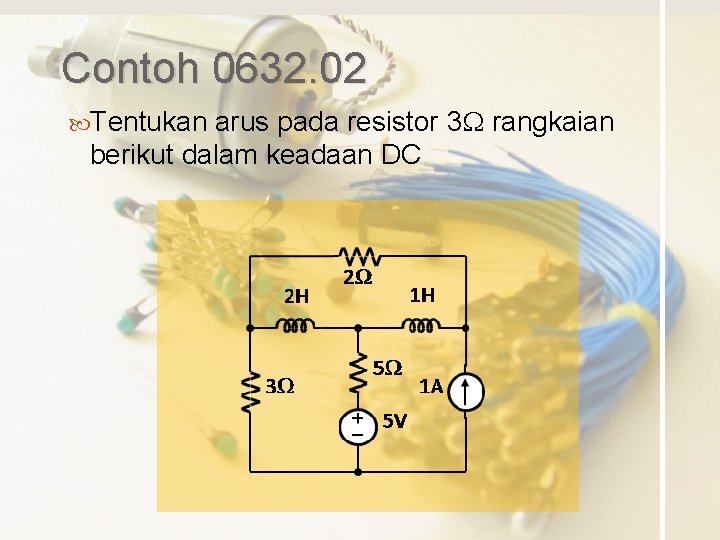

Contoh 0632. 02 Tentukan arus pada resistor 3 W rangkaian berikut dalam keadaan DC
Contoh 0632. 02 pada resistor 3 W dapat dihitung Dengan keadaan transformasi rangkaian dapat Tegangan Dalam DCsumber induktor hubung singkat diubah rangkaian menjadi maka menjadi Arus pada resistor 3 W adalah 3, 75/3=1, 25 A
Model Induktor Praktis Material kawat konduktor mempunyai resistansi (walau kecil) Resistansi kawat Rk dimodelkan dengan resistansi seri Lilitan yang berdekatan membentuk kapasitansi parasitik antar lilitan (pada frekuensi tinggi) Kapasitansi Ck dimodelkan dengan kapasitansi paralel. 12
