Hubblov vesmírny ďalekohľad Martin Dian

Základné údaje n n n Hmotnosť 12 ton Výška 600 km nad zemským povrchom Doba obehu 95 minút

Ako ďalekohľad pracuje n n n Typ Cassegrain reflektor Priemer hlavného zrkadla 2, 4 m hmotnosť 820 kg Priemer sekundárneho zrkadla 0, 3 m

Ako ďalekohľad pracuje n n n WF PC 2 širokouhlá planetárna kamera. ACS kamera pre rozsiahlejší prieskum. FGS jemný senzor na navádzanie STIS spektrograf NICMOS spektrometer COSTAR korekčná optika

Kamera WFPC 2 n n n 4 prvky CCD 3 širokouhlý režim 1 planetárny mód Rozlíšenie jedneho prvku 800 x 800 Vlnová dĺžka 120 nm 1100 nm

Ako sa získavajú farebné snímky Bežný digitálny fotoaparát Snímky Marsu cez R, G, B filtre

Saturn cez WFPC kameru n n Saturn vyhotovený WFPC kamerou pomocou ultrafialového filtra Saturn vyhotovený WFPC kamerou pomocou RGB filtrov

Sférická aberácia n Zrkadlo ktorého tvar nie je parabola trpí sférickou aberáciou

Odstránenie sférickej aberácie Boli dve možnosti: n Zachytenie ďalekohľadu raketoplánom následne dobrúsenie na Zemi n Alebo oprava na obežnej dráhe zavedením korekčnej optiky COSTAR

Korečná optika COSTAR Snímok galaxie M 100 WFPC kamerou pre opravou Snímok galaxie M 100 WFPC kamerou po oprave

FOC – kamera pre slabé objekty n n n Rozlíšenie pod 0, 05” Vlnová dĺžka 115 -650 nm Prvá predstava o povrchu Pluta Horné snímky 1 pixel 150 x 150 km Dolné snímky počítačom vytvorené s viacerých snímkov

NICMOS-spektrometer n n n Je určený pre IR spektrum 800 -2400 nm 3 kanály každý obsahuje 240 x 240 buniek 1 bunka obsahuje prímes Cd. Te a Hg. Te Tepelný šum potreba chladenia Problém s chladením

NICMOS-spektrometer Snímok Saturnu pomocou NICMOS spektrometra

ACS kamera n n Je to jedna z najnovších súčastí ďalekohľadu Tri kanály WFC, HRC, SBC

ACS kamera n WFC širokouhlý kanál n n HRC kanál s vysokým rozlíšením n n Rozlíšenie 1024 x 1024 1 pixel 0, 025” vlnová dĺžka 200 - 1050 nm SBC ultrafialový kanál n n HRC detektor Rozlíšenie 4096 x 4096 1 pixel 0, 05” vlnová dĺžka 350 - 1050 nm Rozlíšne 1024 x 1024 vlnová dĺžka 115 - 180 nm

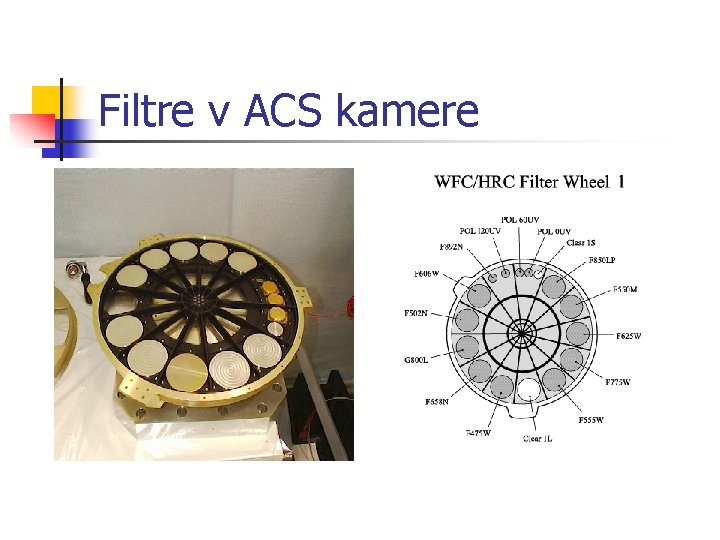

Filtre v ACS kamere

Priepusnosť filtrov v závislosti od vlnovej dĺžky Širokospektrálne filtre Úzkospektrálny filter

ACS kamera kanál HRC

Nasledovník HST n n n Vesmírny ďalekohlad Jamesa Webba Predpokladaný rok vypustenia 2012 Nebude na orbite okolo Zeme ale v bode L 2

Ďalekohľad Jamesa Webba n n 18 šesťuholníkových segmentov Celková zberná plocha 25 m 2 Ohnisková vzdialenosť 131, 4 m Rozsah 600 -2800 nm
