http: //furahasekai. wordpress. com PROYEKSI

Materi Ajar proyeksi titik pada garis proyeksi titik pada bidang proyeksi garis pada bidang http: //furahasekai. wordpress. com

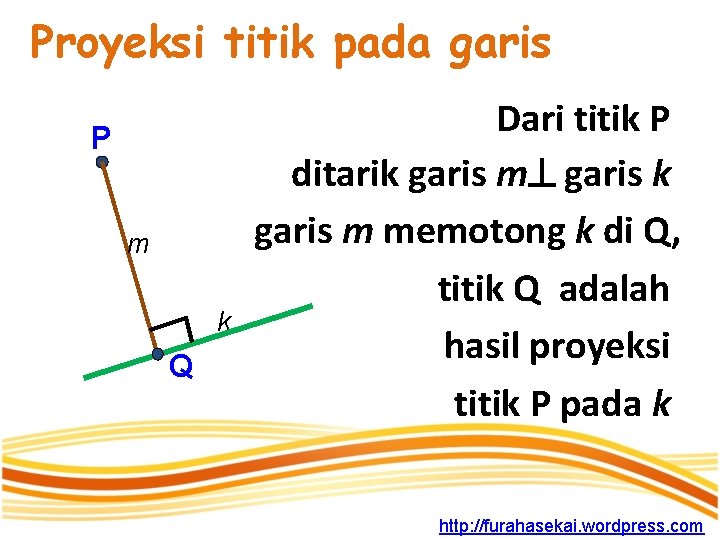

Proyeksi titik pada garis P m k Q Dari titik P ditarik garis m garis k garis m memotong k di Q, titik Q adalah hasil proyeksi titik P pada k http: //furahasekai. wordpress. com

http: //furahasekai. wordpress. com Contoh H G E F D A T C B Diketahui kubus ABCD. EFGH Tentukan proyeksi titik A pada garis a. BC b. BD c. ET (T perpotongan AC dan BD)

Pembahasan H G E A’ A T C B Proyeksi titik A pada a. BC adalah titik B (AB BC) F D http: //furahasekai. wordpress. com b. BD adalah titik T (AC BD) c. ET adalah titik A’ (AC ET)

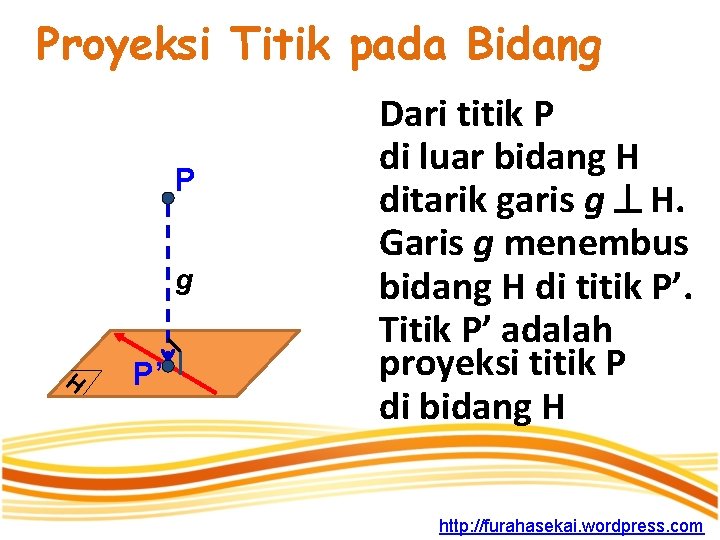

Proyeksi Titik pada Bidang P g H P’ Dari titik P di luar bidang H ditarik garis g H. Garis g menembus bidang H di titik P’. Titik P’ adalah proyeksi titik P di bidang H http: //furahasekai. wordpress. com

Contoh H E G F D A C B Diketahui kubus ABCD. EFGH a. Proyeksi titik E pada bidang ABCD adalah…. b. Proyeksi titik C pada bidang BDG adalah…. http: //furahasekai. wordpress. com

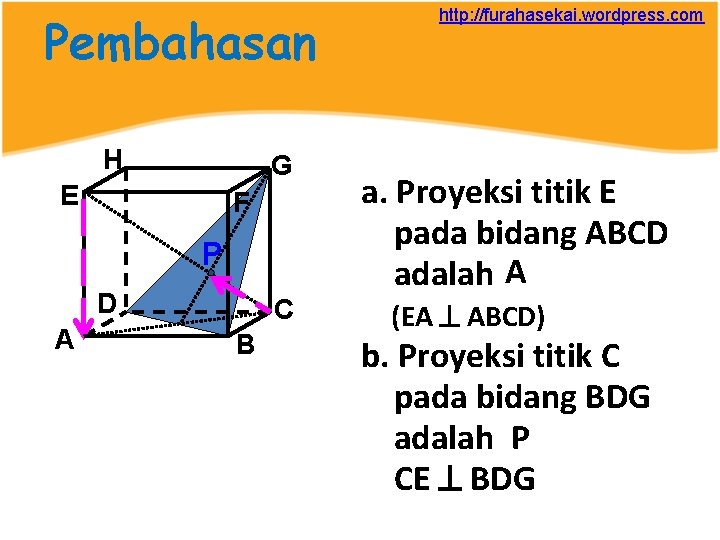

Pembahasan H G E F P D A C B http: //furahasekai. wordpress. com a. Proyeksi titik E pada bidang ABCD adalah A (EA ABCD) b. Proyeksi titik C pada bidang BDG adalah P CE BDG

Proyeksi garis pada bidang A H A’ B B’ Proyeksi sebuah garis g g’ ke sebuah bidang dapat diperoleh dengan memproyeksikan titik-titik yang terletak pada garis itu ke bidang. Jadi proyeksi garis g pada bidang H adalah g’ http: //furahasekai. wordpress. com

FAKTA-FAKTA 1. Proyeksi garis pada bidang umumnya berupa garis 2. Jika garis h maka proyeksi garis h pada bidang berupa titik. 3. Jika garis g // bidang maka g’ yaitu proyeksi garis g pada dan sejajar garis g http: //furahasekai. wordpress. com

Contoh 1 H E G F D A C B Diketahui kubus ABCD. EFGH a. Proyeksi garis EF pada bidang ABCD adalah…. b. Jika panjang rusuk kubus 6 cm, Panjang proyeksi garis CG pada bidang BDG adalah…. http: //furahasekai. wordpress. com

Pembahasan H E G F D A C B a. Proyeksi garis EF pada bidang ABCD berarti menentukan proyeksi titik E dan F pada bidang ABCD, yaitu titik A dan B Jadi proyeksi EF pada ABCD adalah garis AB http: //furahasekai. wordpress. com

Pembahasan H G E F P D A C 6 cm B http: //furahasekai. wordpress. com b. Proyeksi garis CG pada bidang BDG berarti menentukan proyeksi titik C dan titik G pada bidang BDG, yaitu titik P dan G Jadi proyeksi CG pada BDG adalah garis PG dan panjangnya?

Panjang proyeksi CG pada BDG adalah panjang garis PG. H G E F D A P R 6 cm C B Jadi panjang proyeksi garis CG pada bidang BDG adalah cm http: //furahasekai. wordpress. com

http: //furahasekai. wordpress. com Contoh 2 18 cm T A D 16 cm C B Diketahui limas beraturan T. ABCD dengan panjang AB= 16 cm, TA = 18 cm Panjang proyeksi TA pada bidang ABCD adalah….

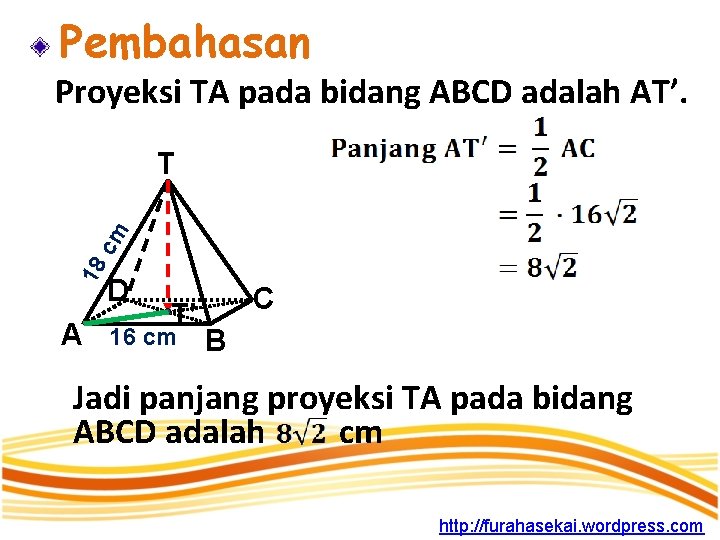

Pembahasan Proyeksi TA pada bidang ABCD adalah AT’. 18 cm T A D T’ 16 cm C B Jadi panjang proyeksi TA pada bidang ABCD adalah cm http: //furahasekai. wordpress. com
