Hrvatsko asfaltersko društvo Bitumenske mješavine za ultra-tanke završne slojeve kolnika Luka Krnić Seminar ASFALTNI KOLNICI 2015 Opatija, 05. – 06. 03. 2015.

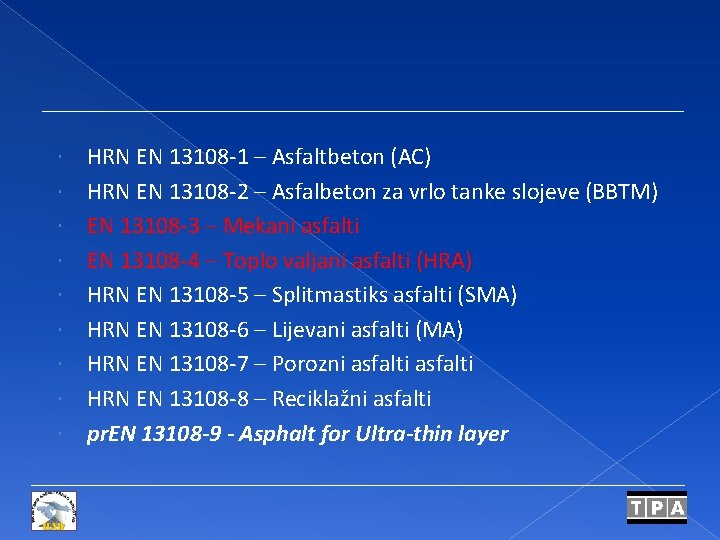

HRN EN 13108 -1 – Asfaltbeton (AC) HRN EN 13108 -2 – Asfalbeton za vrlo tanke slojeve (BBTM) EN 13108 -3 – Mekani asfalti EN 13108 -4 – Toplo valjani asfalti (HRA) HRN EN 13108 -5 – Splitmastiks asfalti (SMA) HRN EN 13108 -6 – Lijevani asfalti (MA) HRN EN 13108 -7 – Porozni asfalti HRN EN 13108 -8 – Reciklažni asfalti pr. EN 13108 -9 - Asphalt for Ultra-thin layer
POJMOVI AUTL – Asphalt for Ultra-thin layer UTLAC - Ultra Thin Layer Asphalt Concrete

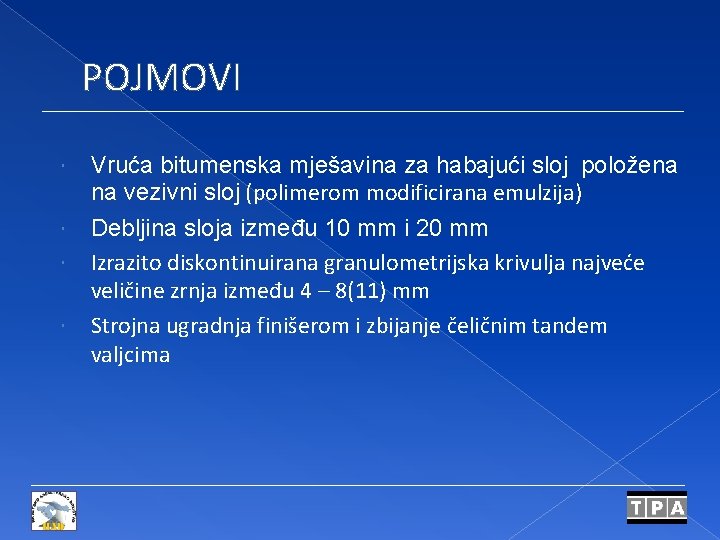

POJMOVI Vruća bitumenska mješavina za habajući sloj položena na vezivni sloj (polimerom modificirana emulzija) Debljina sloja između 10 mm i 20 mm Izrazito diskontinuirana granulometrijska krivulja najveće veličine zrnja između 4 – 8(11) mm Strojna ugradnja finišerom i zbijanje čeličnim tandem valjcima
NORMIRANE BITUMENSKE MJEŠAVINE Tip bitumenske mješavine Otvori okaca sita, mm AC 11 surf SMA 11 BBTM 11 B PA 11 40 mm 35 mm 30 mm 40 mm 16 11, 2 8 4 2 1 0, 25 0, 063 100 90 do 100 70 do 92 42 do 72 25 do 50 16 do 41 6 do 27 3, 0 do 10, 0 100 90 do 100 40 do 60 25 do 38 17 do 30 9 do 20 7, 0 do 12, 0 100 90 do 100 30 do 50 20 do 40 15 do 25 6 do 12 4, 0 do 6, 0 100 90 do 100 20 do 35 8 do 18 6 do 13 2, 0 do 5, 0 BIT (%) 5, 0 5, 7 5, 0 3, 5 Udio šupljina (%) 3, 5 – 6, 0 3, 0 – 6, 0 11, 0 – 15, 0 18, 0 – 24, 0
MJEŠAVINA ZA ULTRA TANKE ASFALTNE SLOJEVE Otvori okaca sita, mm Tip bitumenske mješavine UTLAC 8 20 mm 11, 2 8 5, 6 2 1 0, 125 0, 063 100 90 do 100 60 do 65 35 do 45 9 do 13 6, 0 do 10, 0 BIT (%) Udio šupljina (%) 6, 0 3, 5 – 5, 5 Kameni pijesak i agregat eruptivnog porijekla Punilo karbonatnog sastava Polimerom modificirani bitumen (45/80 -65)
UGRADNJA MJEŠAVINA ZA ULTRA TANKE SLOJEVE Na čistu i suhu podlogu nanosi se polimerom modificirana bitumenska emulzija (0, 6 – 0, 8 kg/m 2) Ugradnja vruće mješavine strojno finišerom brzinom od 10 – 15 m/min Zbijanje tandem čeličnim valjcima
PREDNOSTI Odlična svojstva hvatljivosti i teksture Redukcija buke Dobra otpornost na plastičnu deformaciju Dobra površinska odvodnja Dobra funkcionalna svojstva u dugom periodu (do 10 godina) Brza ugradnja - brzo puštanje u promet Smanjenje upotrebe visokovrijednih agregata (eruptivnog porijekla) – ekonomski i ekološki aspekt Niža cijena!
NEDOSTACI Ne doprinosi strukturalnim svojstvima kolničke konstrukcije Izrazita ovisnost trajnosti sloja o svojstvima i sanaciji oštećenja na nosivom sloju Velika osjetljivost na oštećenja izazvana načinom ugradnje (delaminacija, „krunjenje”, odvajanje slojeva…) Veća osjetljivost na vremenske uvjete pri ugradnji Kraći uporabni vijek Bučnost sloja se povećava tokom uporabnog vijeka Svrsishodno recikliranje sloja problematično zbog male debljine
HVALA NA PAŽNJI
