Hriadele a čapy Ing. Emil Kykloš

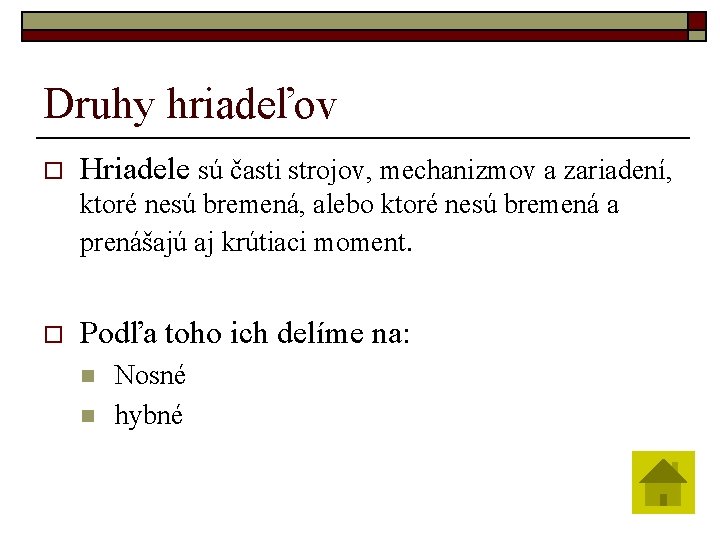

Druhy hriadeľov o Hriadele sú časti strojov, mechanizmov a zariadení, ktoré nesú bremená, alebo ktoré nesú bremená a prenášajú aj krútiaci moment. o Podľa toho ich delíme na: n n Nosné hybné

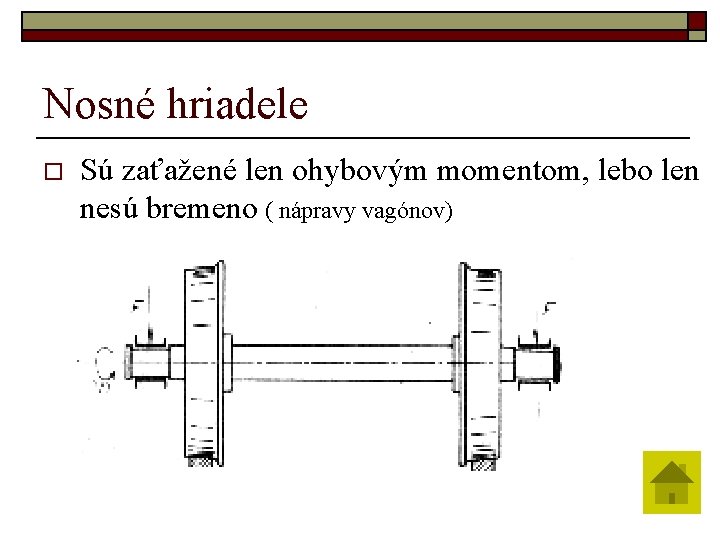

Nosné hriadele o Sú zaťažené len ohybovým momentom, lebo len nesú bremeno ( nápravy vagónov)

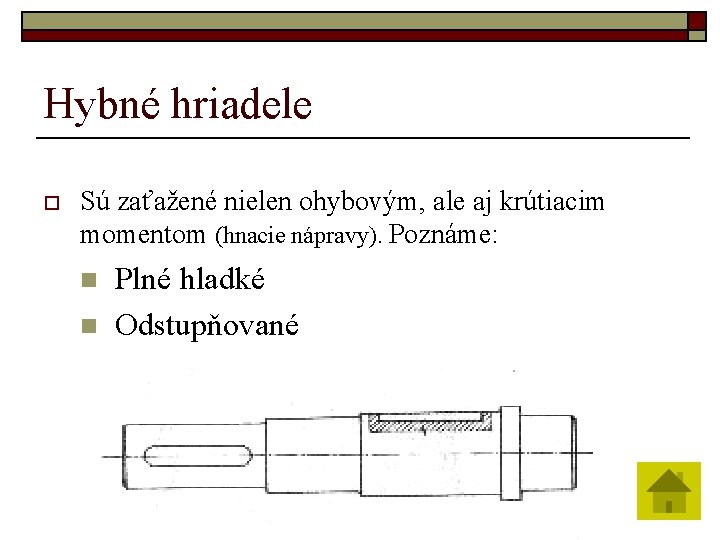

Hybné hriadele o Sú zaťažené nielen ohybovým, ale aj krútiacim momentom (hnacie nápravy). Poznáme: n n Plné hladké Odstupňované

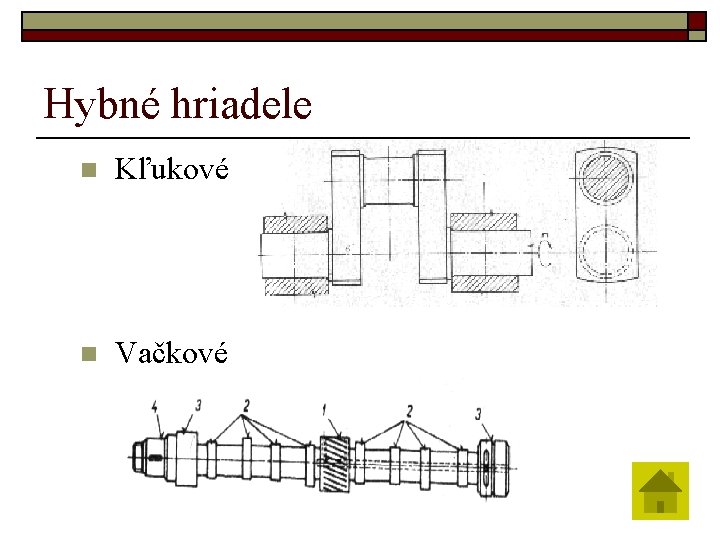

Hybné hriadele n Kľukové n Vačkové

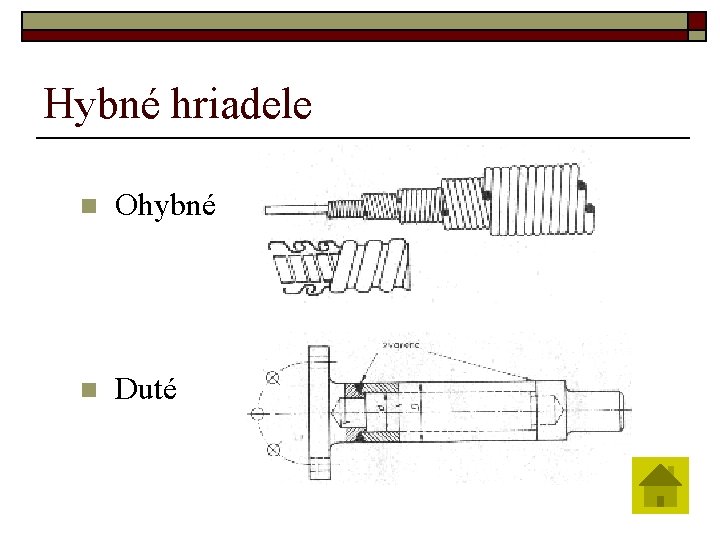

Hybné hriadele n Ohybné n Duté

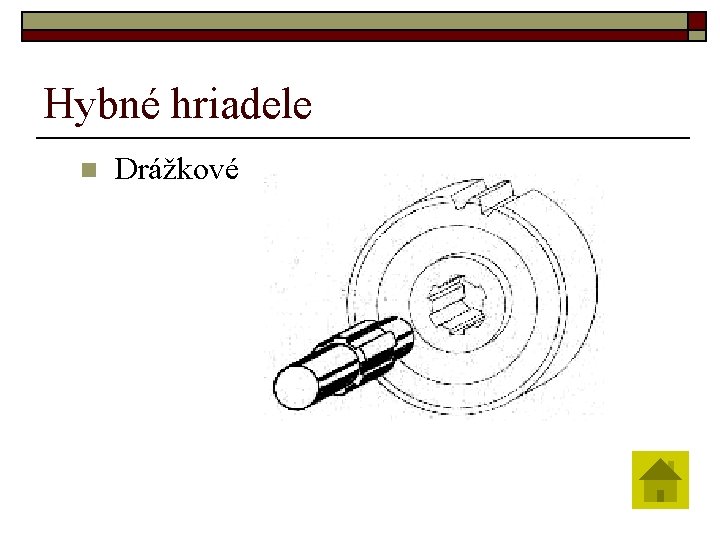

Hybné hriadele n Drážkové

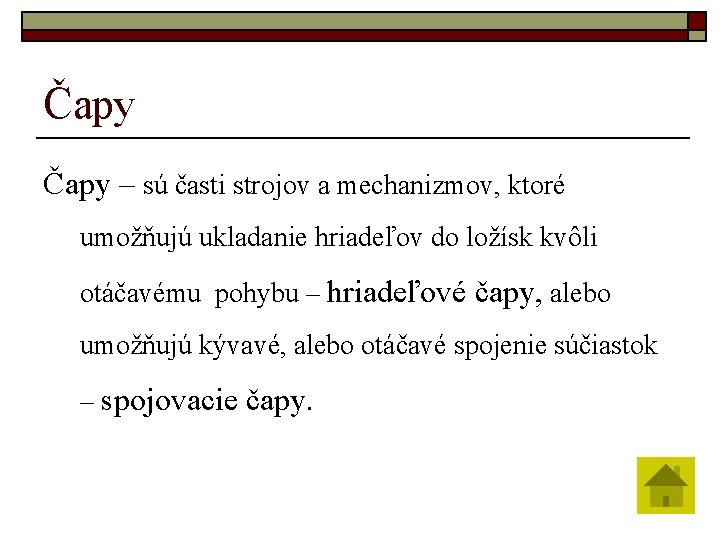

Čapy – sú časti strojov a mechanizmov, ktoré umožňujú ukladanie hriadeľov do ložísk kvôli otáčavému pohybu – hriadeľové čapy, alebo umožňujú kývavé, alebo otáčavé spojenie súčiastok – spojovacie čapy.

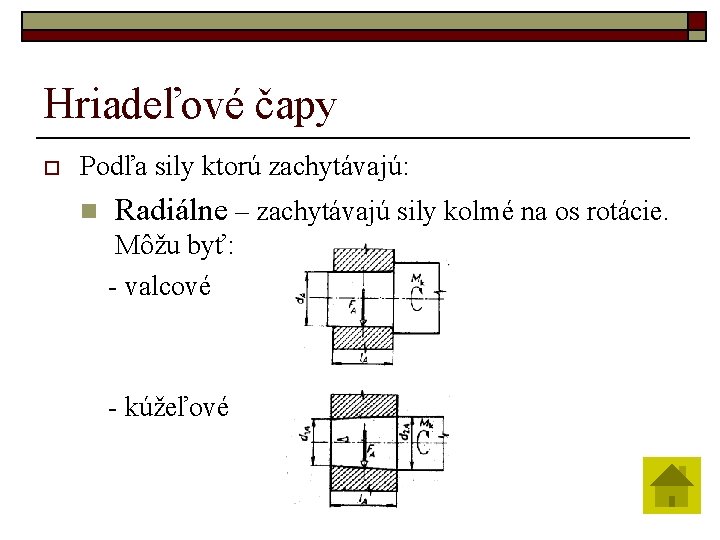

Hriadeľové čapy o Podľa sily ktorú zachytávajú: n Radiálne – zachytávajú sily kolmé na os rotácie. Môžu byť: - valcové - kúžeľové

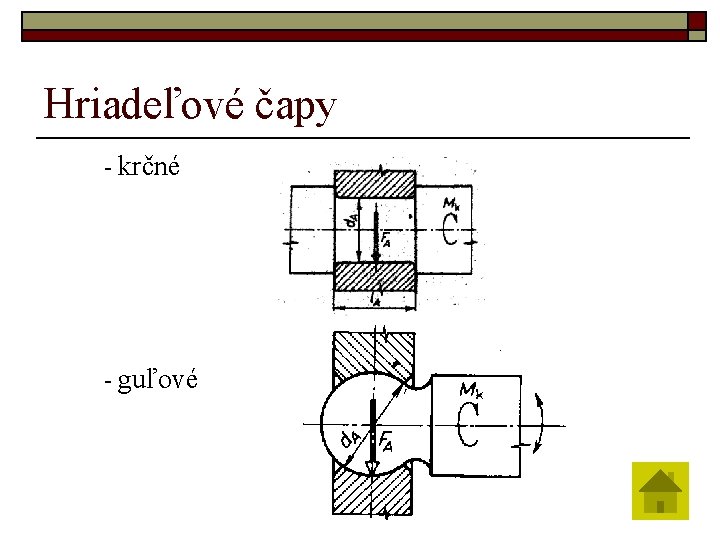

Hriadeľové čapy - krčné - guľové

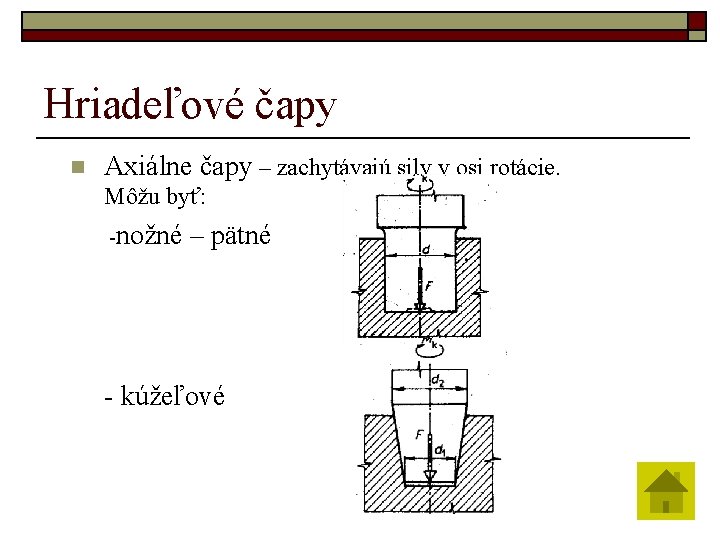

Hriadeľové čapy n Axiálne čapy – zachytávajú sily v osi rotácie. Môžu byť: -nožné – pätné - kúžeľové

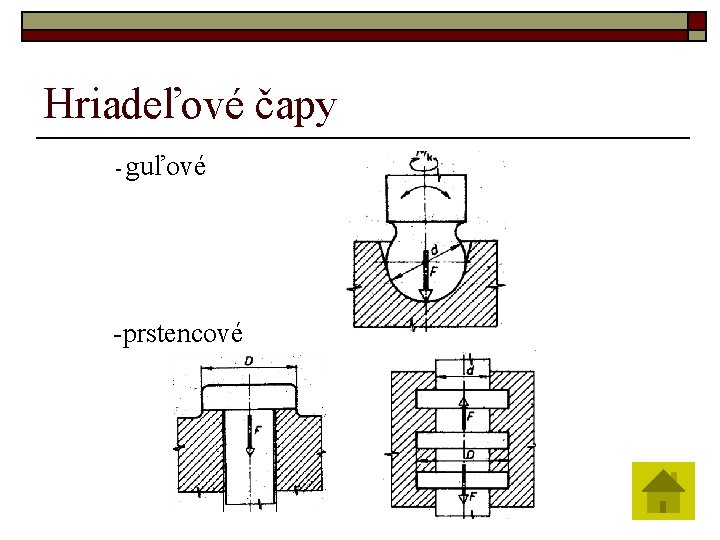

Hriadeľové čapy - guľové -prstencové

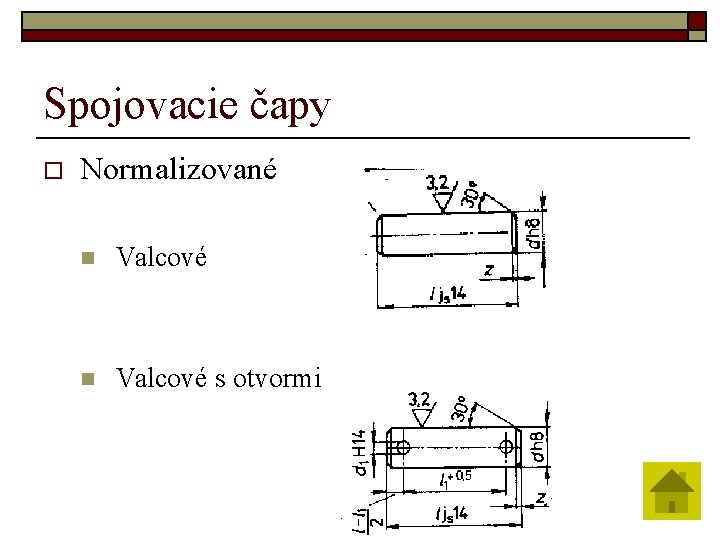

Spojovacie čapy o Normalizované n Valcové s otvormi

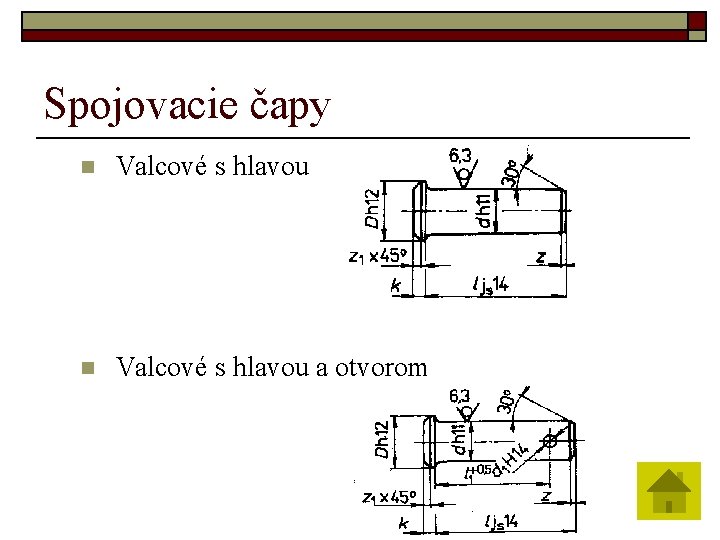

Spojovacie čapy n Valcové s hlavou a otvorom

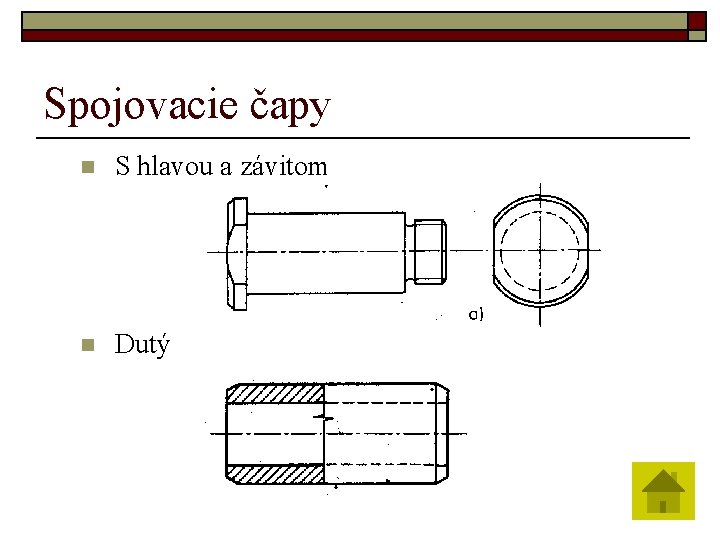

Spojovacie čapy n S hlavou a závitom n Dutý

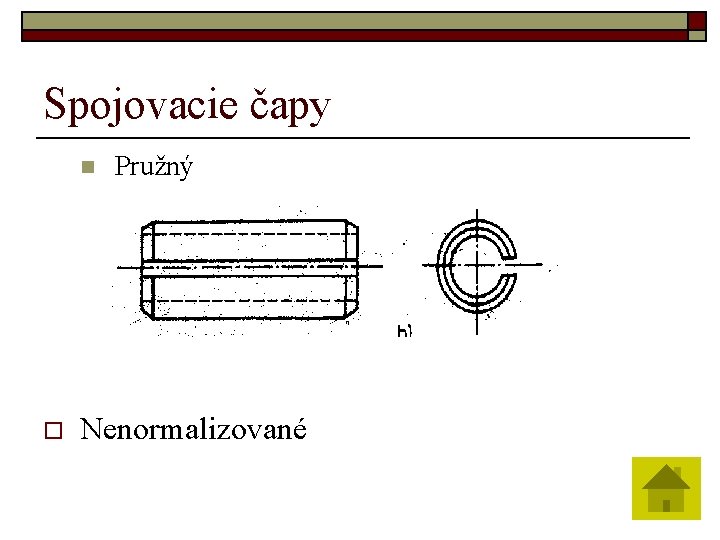

Spojovacie čapy n o Pružný Nenormalizované

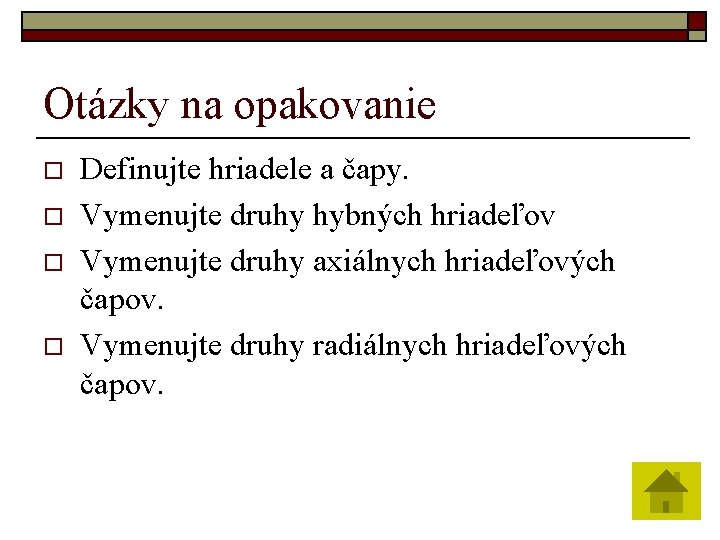

Otázky na opakovanie o o Definujte hriadele a čapy. Vymenujte druhy hybných hriadeľov Vymenujte druhy axiálnych hriadeľových čapov. Vymenujte druhy radiálnych hriadeľových čapov.
