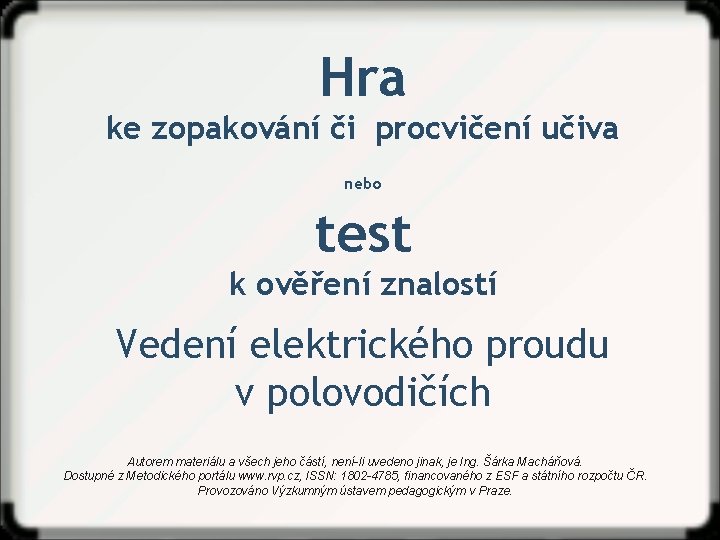

Hra ke zopakování či procvičení učiva nebo test k ověření znalostí Vedení elektrického proudu v polovodičích Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Šárka Macháňová. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.
Jak postupovat – návod pro použití 1. Hru může hrát (test absolvovat) až osm družstev (hráčů). 2. Kromě výpočtů může sehrát svoji roli i nejvhodněji zvolená strategie družstva. 3. Družstvo (hráč) vybere políčko (otázku) s číslem od 1 do 12 z tabulky otázek. Po kliknutí na vybrané políčko se otevře soutěžní otázka. Po kliknutí na tlačítko „zpět“ se hra vrací na snímek s tabulkou otázek. 4. Hru řídí porotce (učitel), jehož úkolem je přiřazovat do hracího plánu družstva, které danou otázku odpovědělo správně, body, a to kliknutím na políčko tabulky v barvě družstva (v pořadí od prvního k dalším). Možná i varianta s odčítáním bodů za nesprávné odpovědi. 5. V případě nesprávné odpovědi může Autor@Šárka Macháňová dostat možnost odpovědi další družstvo. 6. Otázky volí družstva střídavě. 7. Ve hře vítězí družstvo, které má po vyčerpání všech otázek nejvyšší počet získaných bodů. Při rovnosti rozhodne „rozstřel“. 8. Hra se může oživit i tím, že družstvo, které první pozná, co je na obrázku pod čísly otázek, získá „bonusové“ body. Tyto však může při nesprávné odpovědi i ztratit. Podrobnější postup v přiloženém souboru „návod“.
Tabulka otázek 1 5 9 2 6 3 7 Soutěžící (družstvo) č. 1: 4 8 10 11 12 Obrázek Rozstřel Soutěžící (družstvo) č. 2: 1 2 3 4 5 6 7 8 9 10 11 12 Soutěžící (družstvo) č. 3: Soutěžící (družstvo) č. 4: 1 2 3 4 5 6 7 8 9 10 11 12 Soutěžící (družstvo) č. 5: Soutěžící (družstvo) č. 6: 1 2 3 4 5 6 7 8 9 10 11 12 Soutěžící (družstvo) č. 7: Soutěžící (družstvo) č. 8: 1 2 3 4 5 6 7 8 9 10 11 12
Otázka číslo 1: Který typ polovodiče je na obrázku. Pro správnou odpověď klikni na smajlíka. Si - - - Si - Ga - Si Správná odpověď: Si Polovodič typu P. Zpět
Otázka číslo 2: Na obrázku je schéma elektrického obvodu, který obsahuje rezistory a polovodičové diody spojené se zdrojem napětí. Urči rezistory, kterými prochází proud. + Pro správnou odpověď klikni na smajlíka. 1 2 3 4 Správná odpověď: 1, 2, 4 Zpět
Otázka číslo 3: Kdy má čistý polovodič vlastnosti elektrického izolantu? Pro správnou odpověď klikni na smajlíka. Si - - - Si - Ga - Si Správná odpověď: Si Při velmi nízkých teplotách. Zpět
Otázka číslo 4: Do obrázku vyznač znaménkem + nebo – většinové nosiče elektrického náboje v oblasti polovodiče typu P a N. Pro správnou odpověď klikni na smajlíka. N P - - - + + + Správná odpověď: N P Zpět
Otázka číslo 5: Nakresli schéma obvodu se zdrojem stejnosměrného napětí, spínačem, žárovkou a diodou tak, aby dioda byla zapojena v závěrném směru. Pro správnou odpověď klikni na smajlíka. Správná odpověď: + - Zpět
Otázka číslo 6: Jak se mění počet vodivostních částic v polovodiči při zvyšování jeho teploty? Pro správnou odpověď klikni na smajlíka. Si - - - Si - Ga - - Si Správná odpověď: Si Zvyšuje se. Zpět
Otázka číslo 7: Nakresli schéma obvodu se zdrojem stejnosměrného napětí, spínačem, žárovkou a diodou tak, aby dioda byla zapojena v propustném směru. Pro správnou odpověď klikni na smajlíka. Správná odpověď: + - Zpět
Otázka číslo 8: Který typ polovodiče je na obrázku? Pro správnou odpověď klikni na smajlíka. Si - - - Si - - Sb - Si Správná odpověď: - Si Polovodič typu N. Zpět
Otázka číslo 9: Co je nosičem elektrického náboje v tomto polovodiči? Pro správnou odpověď klikni na smajlíka. Si - - - Si - Ga - - Si Správná odpověď: Si Díry. Zpět
Otázka číslo 10: Na obrázku je schéma elektrického obvodu, který obsahuje rezistory a polovodičové diody spojené se zdrojem napětí. Urči rezistory, kterými prochází proud. - Pro správnou odpověď klikni na smajlíka. + 1 2 3 4 Správná odpověď: 1, 3, 4 Zpět
Otázka číslo 11: Do obrázku vyznač znaménkem + nebo – póly zdroje tak, aby dioda byla spojena v obvodu v závěrném směru. Pro správnou odpověď klikni na smajlíka. N - - - + + + Správná odpověď: N + - P P Zpět
Otázka číslo 12: Co je nosičem elektrického náboje v tomto polovodiči? Pro správnou odpověď klikni na smajlíka. Si - - - Si - - Sb - Si Správná odpověď: - Si Volné elektrony. Zpět
Poznal jsi, co je na obrázku? Svítivé diody — „LEDky“ Světlo vyzařující dioda, též elektroluminiscenční dioda či LED, je elektronická polovodičová součástka obsahující přechod P−N. Prochází-li přechodem elektrický proud v propustném směru, přechod vyzařuje (emituje) nekoherentní světlo s úzkým spektrem. Může emitovat i jiné druhy záření. Tento jev je způsoben elektroluminiscencí. Pásmo spektra záření diody je závislé na chemickém složení použitého polovodiče. Diody, které jsou schopné svítit, když jimi v propustném směru prochází malý proud, se vyrábějí v různém tvarovém i barevném provedení. Nejčastěji se dají sehnat zelené, žluté, červené a modré, dále existují bílé a vícebarevné (mají 4 nožičky − červenou, zelenou a modrou složku a katodu). Svítivé diody skoro nelze použít k usměrňování − mají malé závěrné napětí i malý propustný proud. Zpět
Rozstřel: Na obrázku je schéma elektrického obvodu, který obsahuje rezistory a polovodičové diody spojené se zdrojem napětí. Vyznač barevně větve, kterými prochází proud a směr proudu v těchto větvích. + Pro správnou odpověď klikni na smajlíka. 1 + - 2 1 3 2 3 4 + - 4 1 2 Správná odpověď: 4 3 Zpět
Tabulka otázek: 1 2 6 5 9 3 4 7 Obrázek 8 Rozstřel 10 11 12 Obrázek Správně 1 2 3 4 5 6 7 8 9 10 11 12 13 Špatně -1 -2 -3 -4 -5 -6 -7 -8 -9 -10 -11 -12 -13
