Hra k zopakování či procvičení učiva nebo test k ověření znalostí Zákony elektrického proudu v obvodu 1 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Mgr. Radomír Macháň. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.
Jak postupovat − návod pro použití Hru hrají (test absolvují) tři hráči (tři družstva). 1. O první volbu otázky si hráči střihnou „kámen, nůžky, papír“. 2. Hráč (vybraný hráč družstva) vybere políčko (otázku) s číslem od 1 do 16 z tabulky otázek. Po kliknutí na vybrané políčko se otevře soutěžní otázka. Od jejího přečtení běží časový limit na odpověď. V případě správné odpovědi se hra vrací na snímek s tabulkou otázek. 3. Hru řídí porotce (učitel), jehož úkolem je přiřazovat do hracího plánu hráče (družstva), který danou otázku zodpověděl, správně body, a to kliknutím na příslušné pole tabulky v barvě hráče (družstva). 4. V případě nesprávné odpovědi dostává možnost odpovědi druhý hráč (družstvo). 5. Hráči (družstva) si volí otázky vždy střídavě, a to tak, že po správné odpovědi jednoho hráče (družstva) volí otázku soupeř. 6. Ve hře vítězí hráč (družstvo), který má po vyčerpání 15 otázek vyšší počet získaných bodů. Při rovnosti rozhoduje otázka šestnáctá. 7. Bonusové body může získat rychlejší hráč (družstvo) i za odhalení toho, co se skrývá na obrázku pod čísly v tabulce otázek.
Tabulka otázek 1 5 9 2 3 6 7 10 11 4 8 12 Soutěžící (družstvo) č. 1: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Soutěžící (družstvo) č. 2: 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Soutěžící (družstvo) č. 3: 13 14 Obr. 1 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Otázka číslo 1: Vyslov podmínky vedení elektrického proudu látkou. Pro správnou odpověď klikni na smajlíka. Správná odpověď: 1) Přítomnost volných částic s elektrickým nábojem v látce. 2) Stálé elektrické pole. Zpět
Otázka číslo 2: Proč elektrický proud neprochází obvodem zakresleným na schématu? Pro správnou odpověď klikni na smajlíka. Správná odpověď: Obvod neobsahuje zdroj elektrického napětí. Zpět

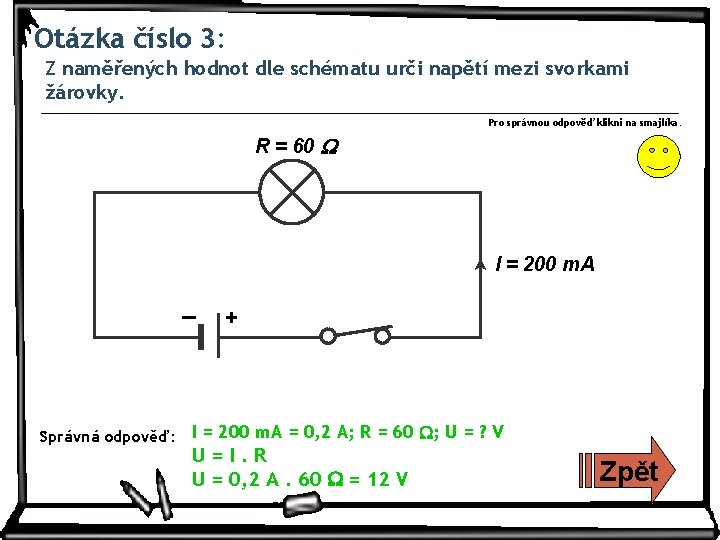

Otázka číslo 3: Z naměřených hodnot dle schématu urči napětí mezi svorkami žárovky. Pro správnou odpověď klikni na smajlíka. R = 60 I = 200 m. A _ Správná odpověď: + I = 200 m. A = 0, 2 A; R = 60 ; U = ? V U=I. R U = 0, 2 A. 60 = 12 V Zpět
Otázka číslo 4: Tři žárovky jsou zapojeny podle níže uvedeného schématu. Urči, které spínače uzavřeš, aby současně svítily pouze žárovky Ž 2 a Ž 3. Pro správnou odpověď klikni na smajlíka. S 1 Ž 1 S 4 + Správná odpověď: S 2 Ž 2 S 3 Ž 3 _ Spínače S 2, S 3 a S 4. Zpět
Otázka číslo 5: Žárovka o odporu 20 je připojena ke zdroji napětí 6 V. Můžeme použít k měření proudu v elektrickém obvodu ampérmetr s rozsahem 0, 6 A? Pro správnou odpověď klikni na smajlíka. Správná odpověď: R = 20 ; U = 6 V; I = ? A I=U/R _ I = 6 V / 20 = 0, 3 A < 0, 6 A … Ampérmetr můžeme použít Zpět
Otázka číslo 6: Do schématu elektrického obvodu nakresli zapojení voltmetru pro měření napětí mezi svorkami žárovky. Pro správnou odpověď klikni na smajlíka. _ + Správná odpověď: _ + V Zpět
Otázka číslo 7: Proč izolant nevede elektrický proud? Pro správnou odpověď klikni na smajlíka. Správná odpověď: Obsahuje jen velmi malý počet volných částic s elektrickým nábojem. Zpět
Otázka číslo 8: Do schématu elektrického obvodu vyznač šipkami směr elektrického proudu v obvodu. Pro správnou odpověď klikni na smajlíka. _ + Správná odpověď: _ + Zpět
Otázka číslo 9: Měřící přístroj má stupnici rozdělenou na 30 dílků. Do tabulky doplň chybějící číselné hodnoty napětí a proudu pro uvedené rozsahy. Pro správnou odpověď klikni na smajlíka. Voltmetr Rozsah 6 V 30 V Ampérmetr 30 m. A 0, 6 A 1 dílek 20 dílků Správná odpověď: 1 dílek: 0, 2 V; 1 m. A; 0, 02 A 20 dílků: 4 V; 20 m. A; 0, 4 A Zpět
Otázka číslo 10: Proč elektrický proud neprochází obvodem zakresleným na schématu? Pro správnou odpověď klikni na smajlíka. Sklo + _ Správná odpověď: Sklo je izolant! Zpět

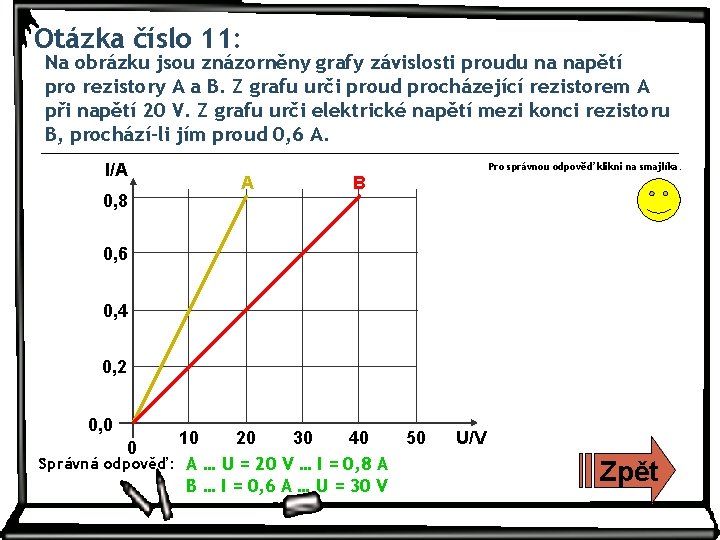

Otázka číslo 11: Na obrázku jsou znázorněny grafy závislosti proudu na napětí pro rezistory A a B. Z grafu urči proud procházející rezistorem A při napětí 20 V. Z grafu urči elektrické napětí mezi konci rezistoru B, prochází-li jím proud 0, 6 A. I/A 0, 8 Pro správnou odpověď klikni na smajlíka. A B 0, 6 0, 4 0, 2 0, 0 10 20 30 40 Správná odpověď: A … U = 20 V … I = 0, 8 A B … I = 0, 6 A … U = 30 V 0 50 U/V Zpět
Otázka číslo 12: Tři žárovky jsou zapojeny podle níže uvedeného schématu. Urči, které spínače uzavřeš, aby současně svítily pouze žárovky Ž 1 a Ž 3. Pro správnou odpověď klikni na smajlíka. S 1 Ž 1 S 4 + Správná odpověď: Spínače S 1 a S 3. S 2 Ž 2 S 3 Ž 3 _ Zpět

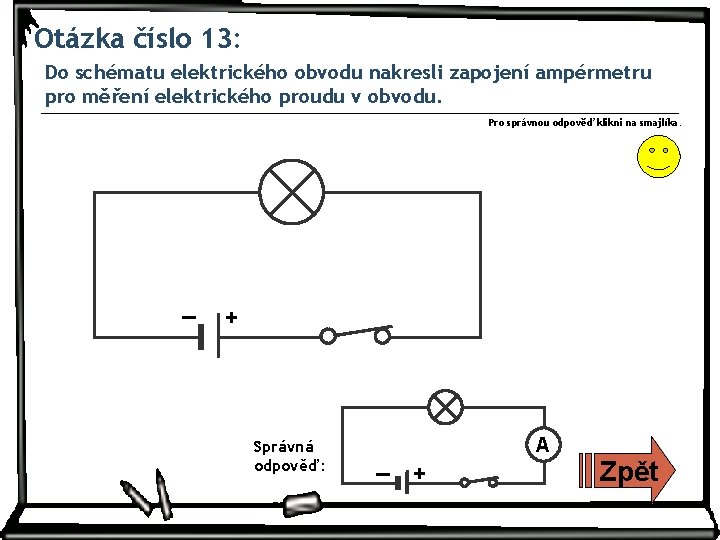

Otázka číslo 13: Do schématu elektrického obvodu nakresli zapojení ampérmetru pro měření elektrického proudu v obvodu. Pro správnou odpověď klikni na smajlíka. _ + Správná odpověď: _ + A Zpět
Otázka číslo 14: Na obrázku jsou znázorněny grafy závislosti proudu na napětí pro rezistory A a B. Z grafu urči odpor rezistoru A a odpor rezistoru B. Pro správnou odpověď klikni na smajlíka. I/A A 0, 8 B 0, 6 0, 4 0, 2 0, 0 0 10 20 30 40 50 U/V Správná odpověď: R = U / I A … U = 20 V; I = 0, 8 A; R = 20 V / 0, 8 A = 25 B … U = 40 V; I = 0, 8 A; R = 40 V / 0, 8 A = 50 Zpět
Otázka číslo 15: Proč elektrický proud neprochází obvodem zakresleným na schématu? Pro správnou odpověď klikni na smajlíka. + _ Správná odpověď: Obvod není uzavřen − otevřený spínač. Zpět
Otázka číslo 16: Tři žárovky jsou zapojeny podle níže uvedeného schématu. Urči, které spínače uzavřeš, aby současně svítily pouze žárovky Ž 1 a Ž 2. Pro správnou odpověď klikni na smajlíka. S 1 Ž 1 S 4 + Správná odpověď: Spínače S 1 a S 2 Ž 2 S 3 Ž 3 _ Zpět
