How do Bearings Fail?

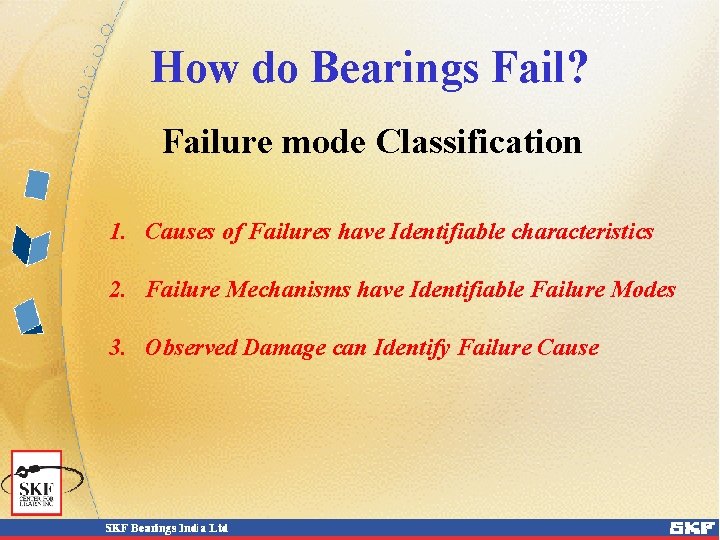

How do Bearings Fail? Failure mode Classification 1. Causes of Failures have Identifiable characteristics 2. Failure Mechanisms have Identifiable Failure Modes 3. Observed Damage can Identify Failure Cause

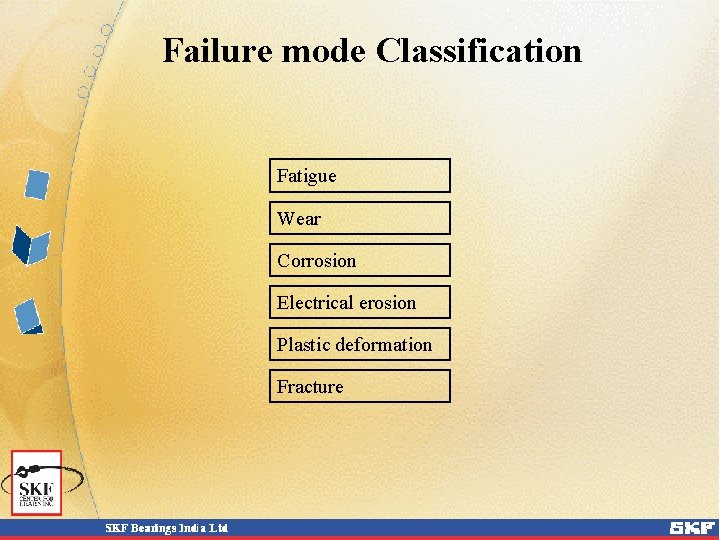

Failure mode Classification Fatigue Wear Corrosion Electrical erosion Plastic deformation Fracture
Failure mode Classification Fatigue of Bearing Material This is caused by a fixed load acting on a metallic body at a periodic interval. Starting with development of metallurgical distortion at a depth of 200 – 500 mm below load bearing surface, the final manifestation is Spalling.

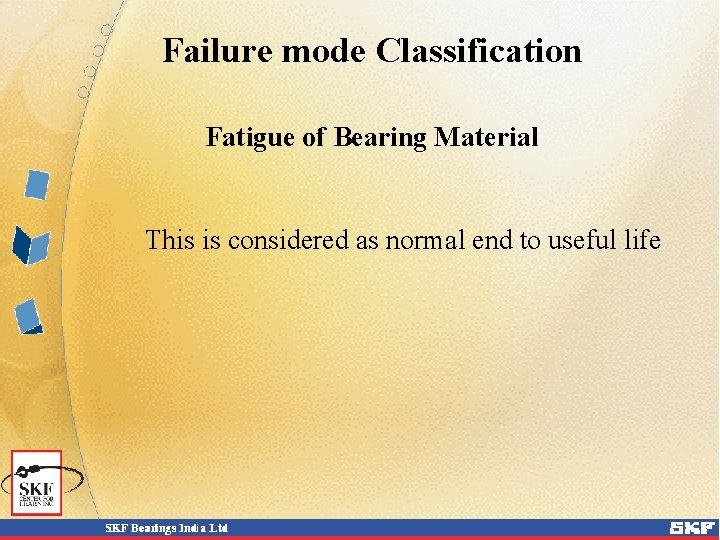

Failure mode Classification Fatigue of Bearing Material This is considered as normal end to useful life
Subsurface Fatigue Subsurface fatigue Fatigue Surface initiated fatigue Wear Corrosion Electrical erosion Plastic deformation Fracture – – – Repeated stress changes – Microcracks under the surface Crack propagation – Material structural changes Flaking, spalling and peeling

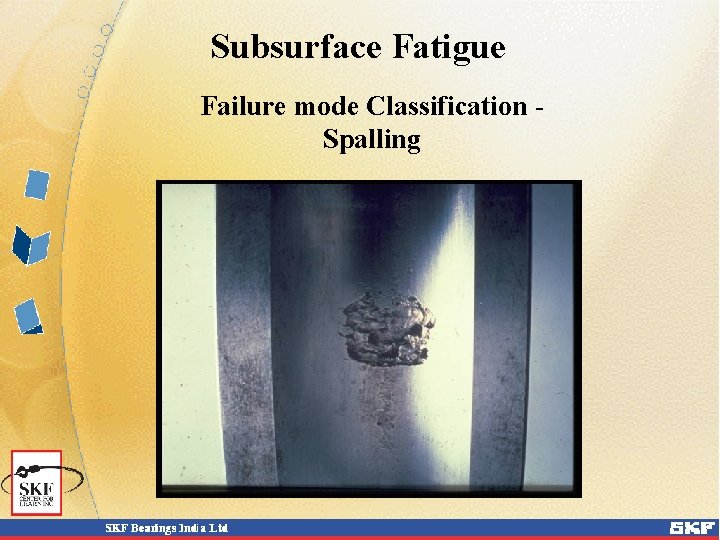

Subsurface Fatigue Failure mode Classification Spalling
Surface initiated fatigue Fatigue Wear Corrosion Electrical erosion Plastic deformation Fracture Subsurface fatigue Surface initiated fatigue – Surface distress – Reduced lubrication regime – Sliding motion – Burnishing, glazing – Asperity microcracks – Asperity microspalls
Surface initiated fatigue One of the manifestation is Spalling Ø Improper Lubrication Ø Mechanical Damage Ø Heavy load / Extreme Pressure Spalling can also be caused by Material Defect
Surface initiated fatigue Failure mode Classification. Edge Loading
Surface initiated fatigue Failure mode Classification. Improper handling - Impact
Surface initiated fatigue Failure mode Classification. Improper Lubrication

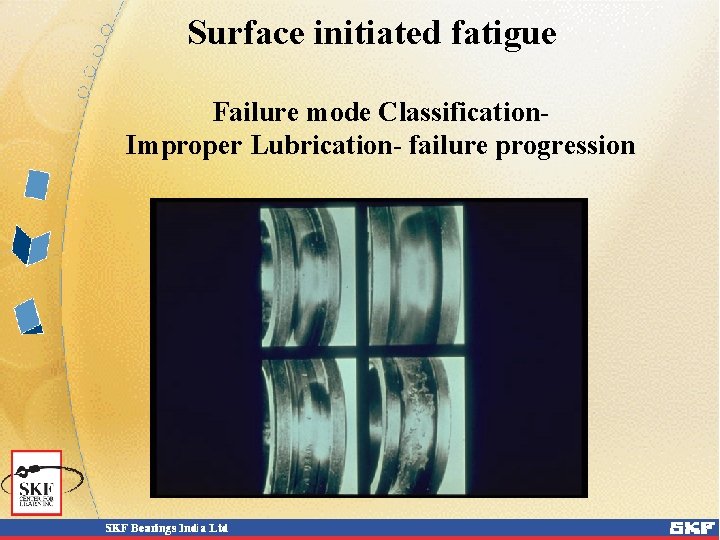

Surface initiated fatigue Failure mode Classification. Improper Lubrication- failure progression
Abrasive Wear Fatigue Wear Corrosion Abrasive wear Adhesive wear Electrical erosion Plastic deformation Fracture – – Progressive Removal of Material Accelerating Process Inadequate Lubrication Ingress of Dirt Particles
Abrasive Wear Contamination Particles
Abrasive Wear Contamination Particles

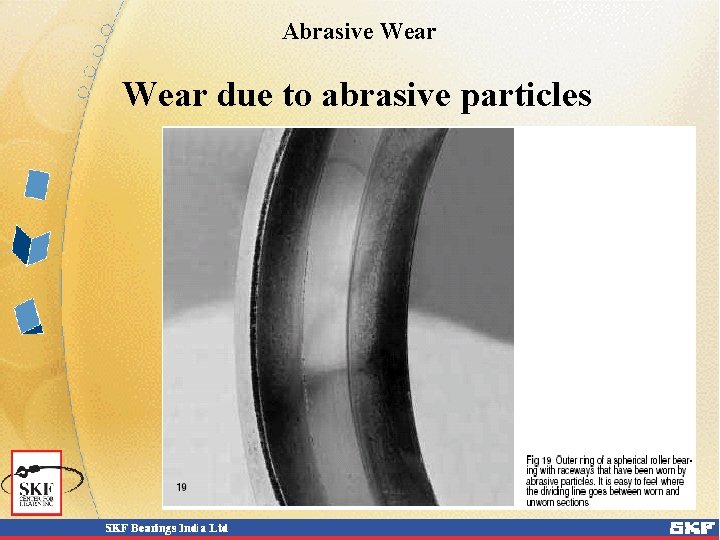

Abrasive Wear due to abrasive particles

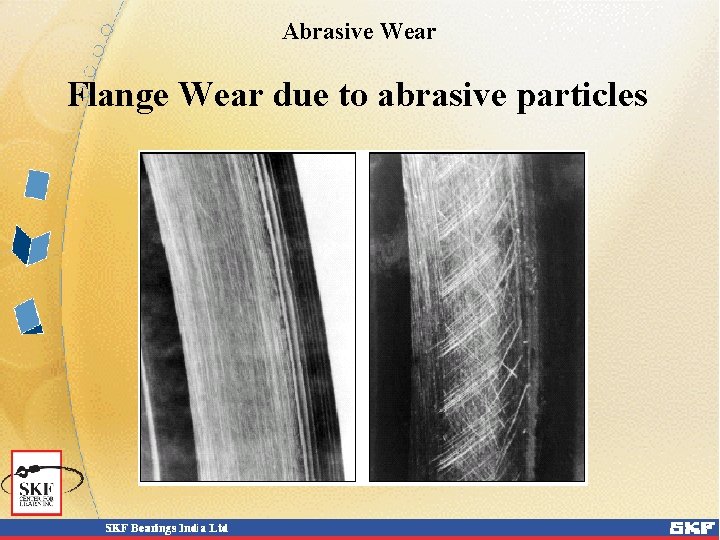

Abrasive Wear Flange Wear due to abrasive particles
Abrasive Wear Polish Wear

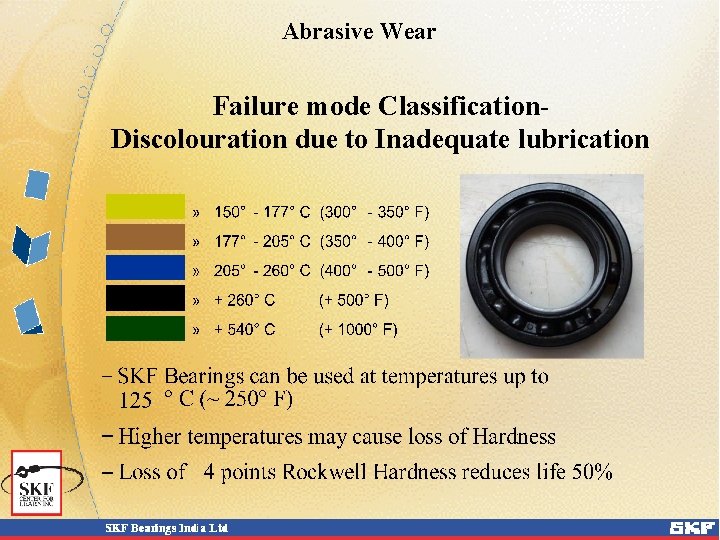

Abrasive Wear Failure mode Classification. Discolouration due to Inadequate lubrication

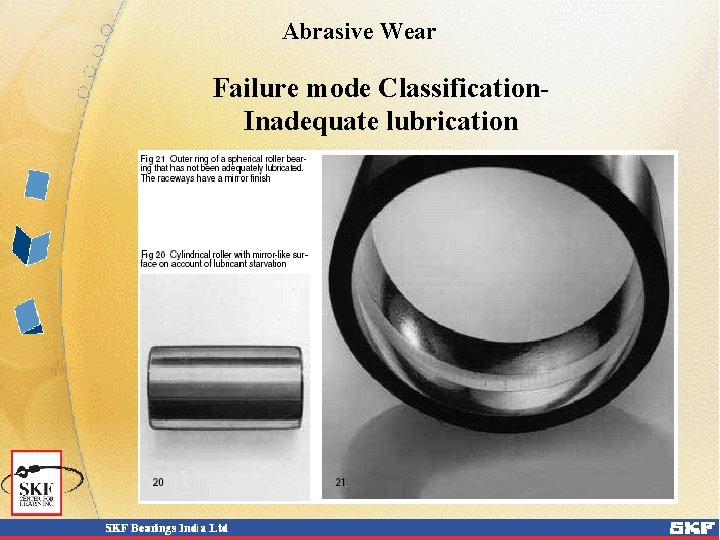

Abrasive Wear Failure mode Classification. Inadequate lubrication

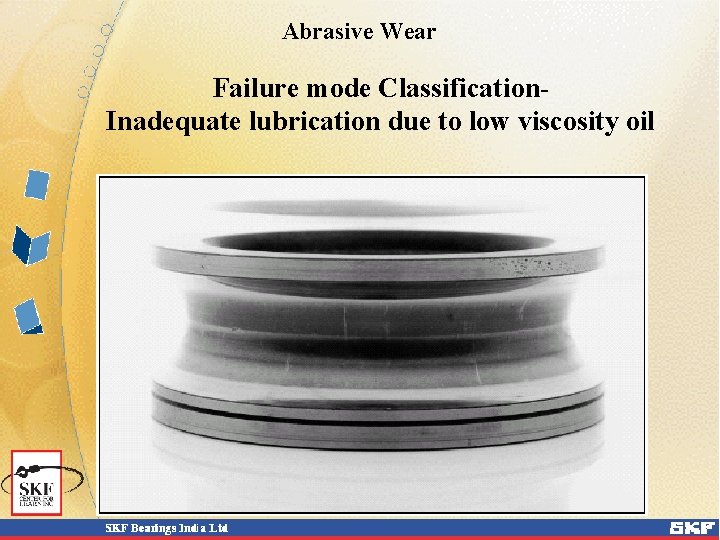

Abrasive Wear Failure mode Classification. Inadequate lubrication due to low viscosity oil
Abrasive Wear Failure mode Classification. Inadequate lubrication due to low viscosity oil

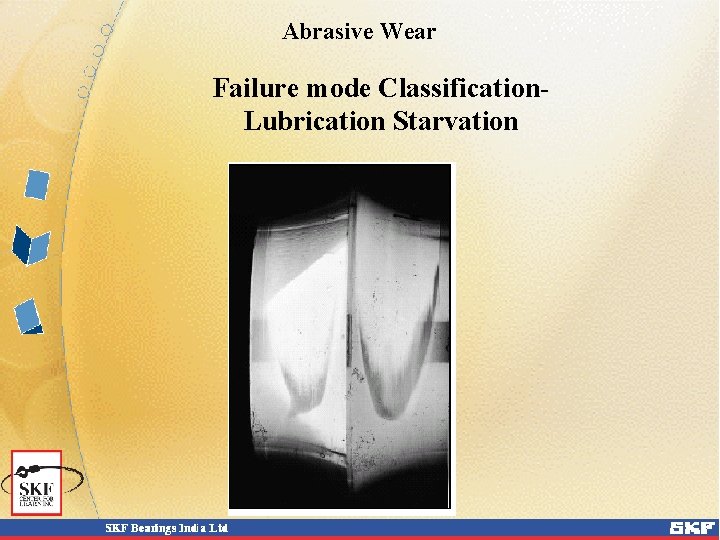

Abrasive Wear Failure mode Classification. Lubrication Starvation
Abrasive Wear Failure mode Classification. Lubrication Starvation – cage rubbing on flange
Adhesive Wear Fatigue Wear Corrosion Electrical erosion Plastic deformation Fracture Abrasive wear Adhesive wear – Smearing / skidding / galling – Material transfer / friction heat – Tempering / rehardening with stress concentrations and cracking or flaking – Low loads – Accelerations

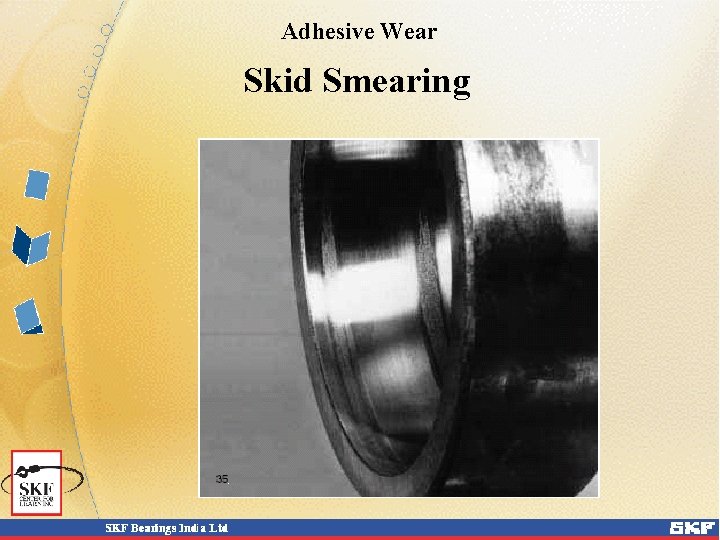

Adhesive Wear Skid Smearing
Adhesive Wear Skid Smearing
Adhesive Wear Skid Smearing

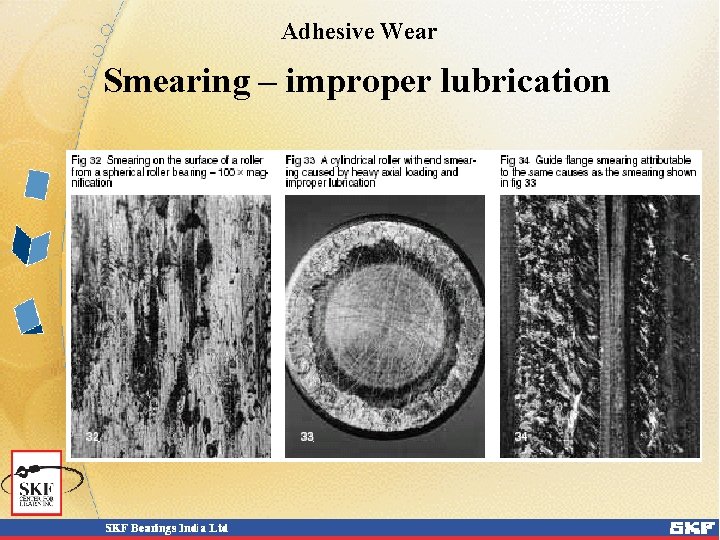

Adhesive Wear Smearing – improper lubrication

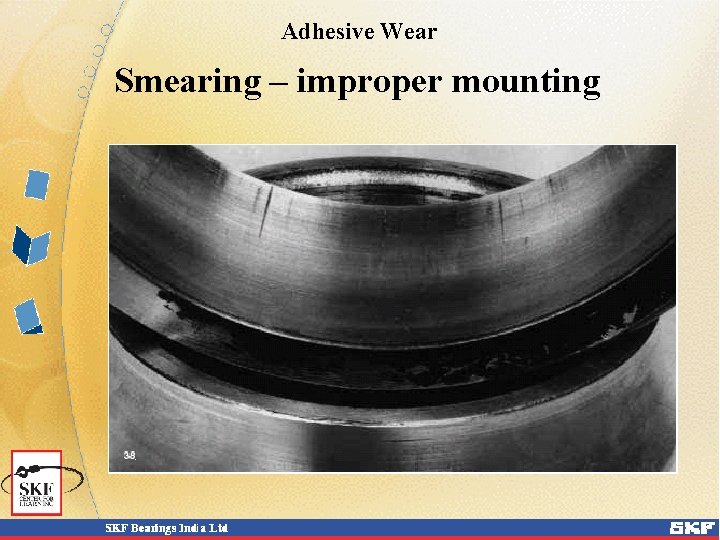

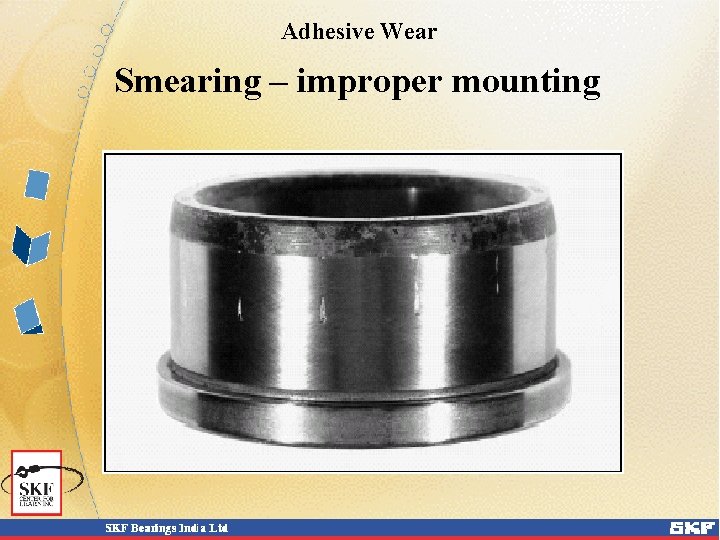

Adhesive Wear Smearing – improper mounting
Adhesive Wear Smearing – improper mounting

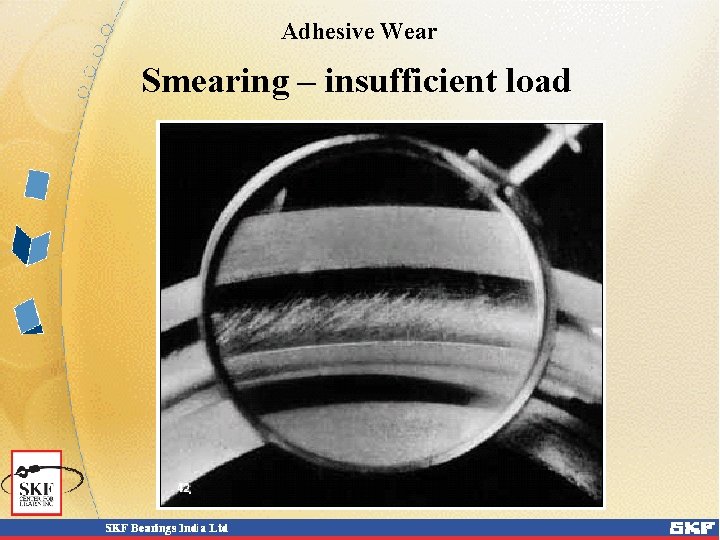

Adhesive Wear Smearing – insufficient load
Corrosion Fatigue Wear Corrosion Moisture corrosion Frictional corrosion Electrical erosion Plastic deformation Fracture – Oxidation / rust – Chemical reaction – Corrosion pits / flaking – Etching (water / oil mixture)
Moisture Corrosion Rust
Moisture Corrosion Rust
Moisture Corrosion Rust

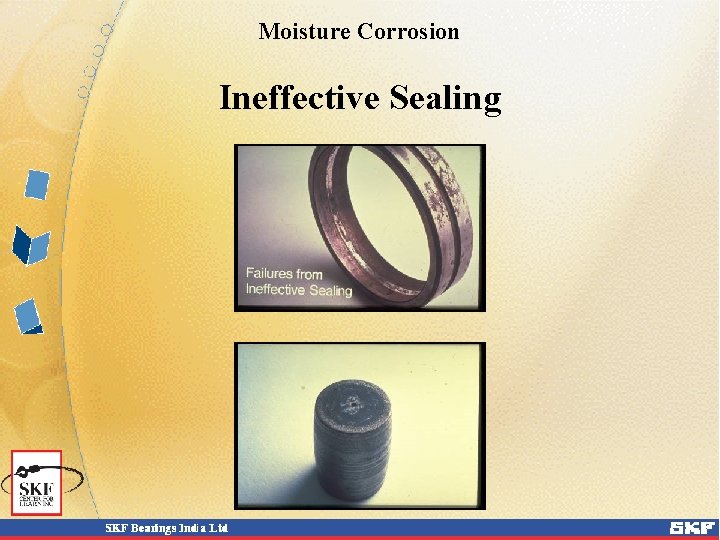

Moisture Corrosion Ineffective Sealing
Moisture Corrosion Chemical Reaction - Etching

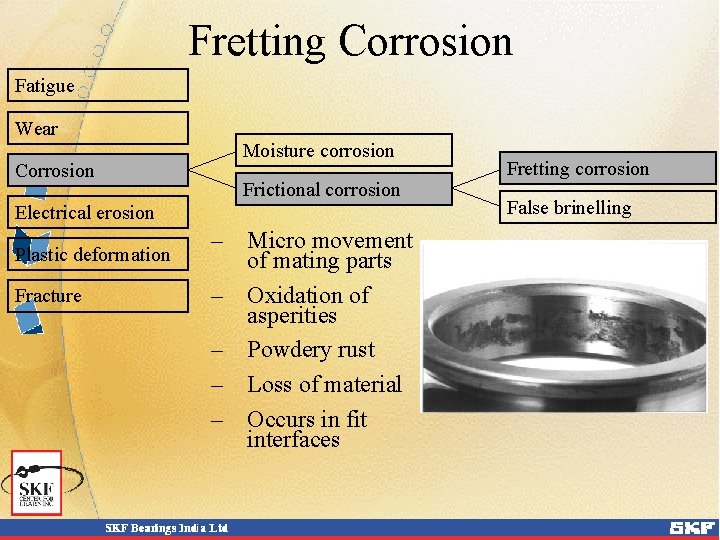

Fretting Corrosion Fatigue Wear Corrosion Moisture corrosion Frictional corrosion Electrical erosion Plastic deformation Fracture – Micro movement of mating parts – Oxidation of asperities – Powdery rust – Loss of material – Occurs in fit interfaces Fretting corrosion False brinelling

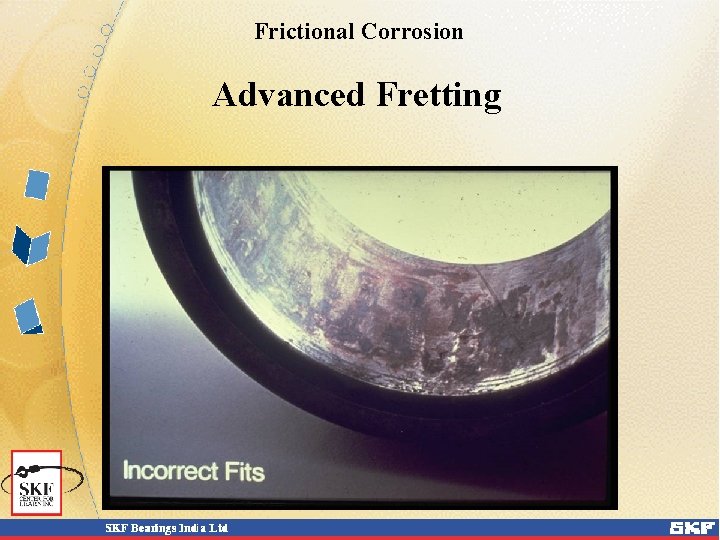

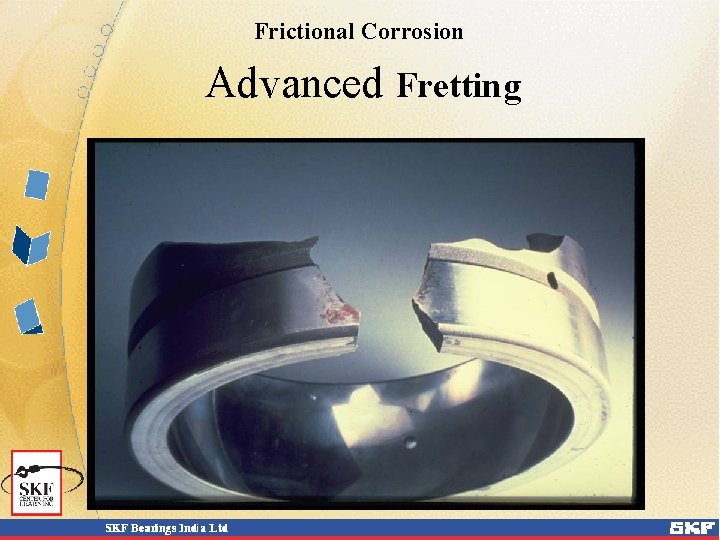

Frictional Corrosion Advanced Fretting
Frictional Corrosion Fretting corrosion

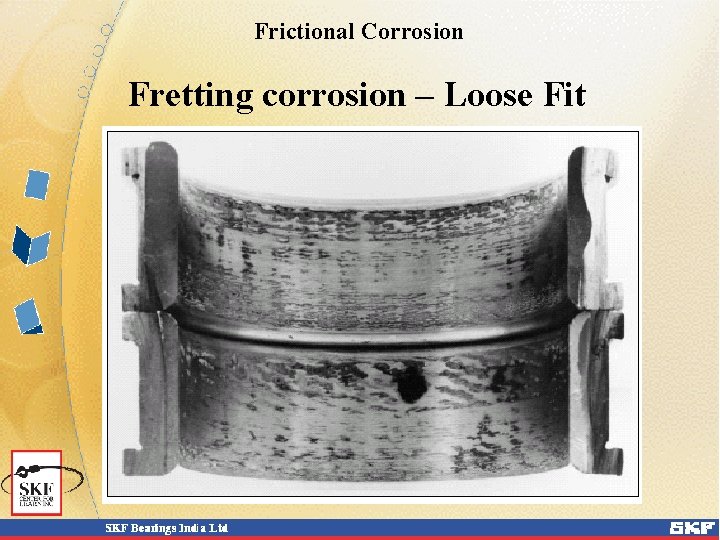

Frictional Corrosion Fretting corrosion – Loose Fit
Frictional Corrosion Fretting corrosion – Loose Fit

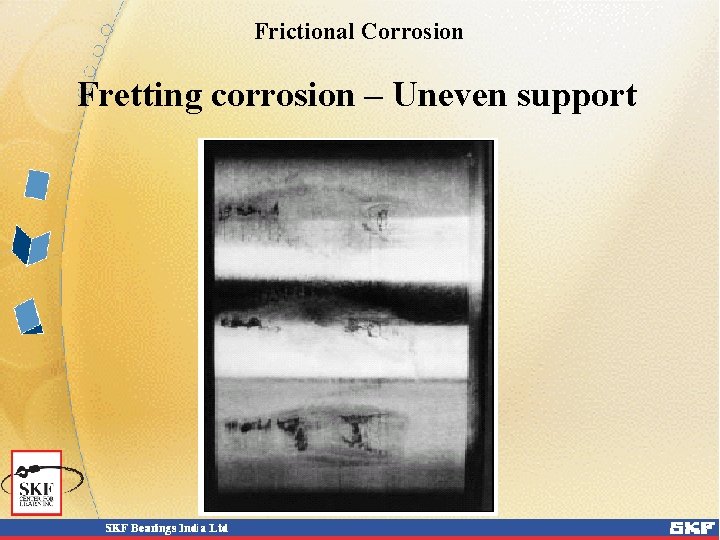

Frictional Corrosion Fretting corrosion – Uneven support
Frictional Corrosion Advanced Fretting
False Brinelling Fatigue Wear Corrosion Moisture corrosion Frictional corrosion Electrical erosion Plastic deformation Fracture – – – Fretting corrosion False brinelling Rolling element / raceway Micro movements / elastic deformations Vibrations Corrosion / wear: shiny or reddish depressions Stationary: Damage at rolling element spacing Rotating: Damage exhibits parallel flutes
Frictional Corrosion False Brinelling

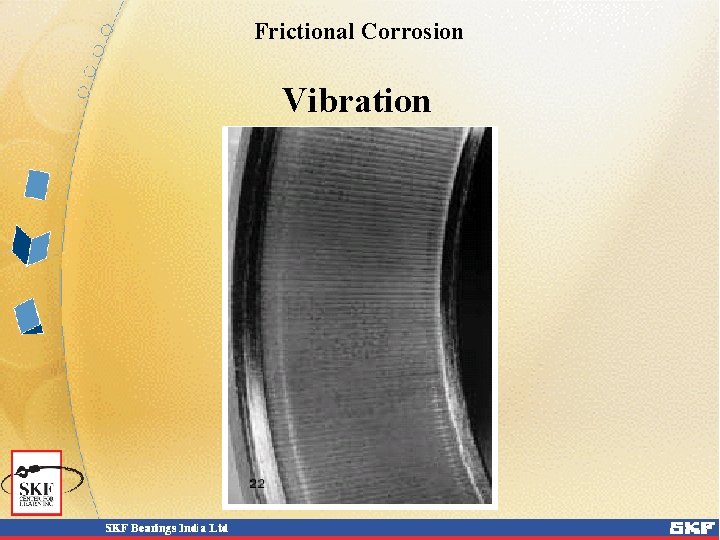

Frictional Corrosion Vibration
Frictional Corrosion Vibration

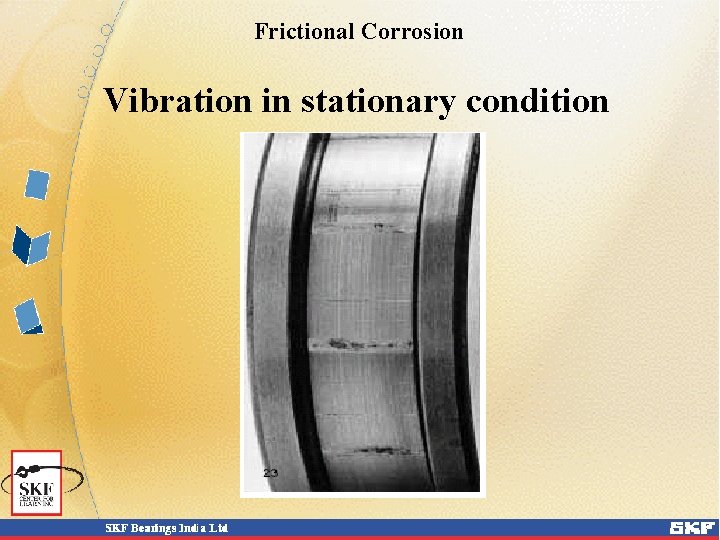

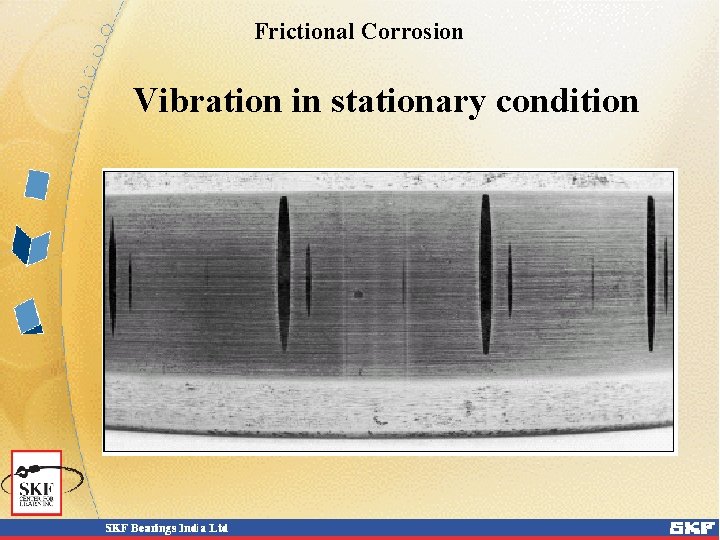

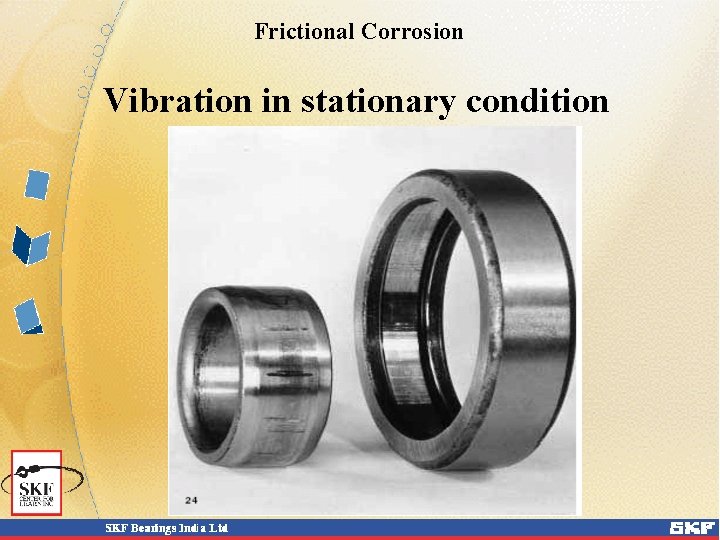

Frictional Corrosion Vibration in stationary condition
Frictional Corrosion Vibration in stationary condition
Frictional Corrosion Vibration in stationary condition

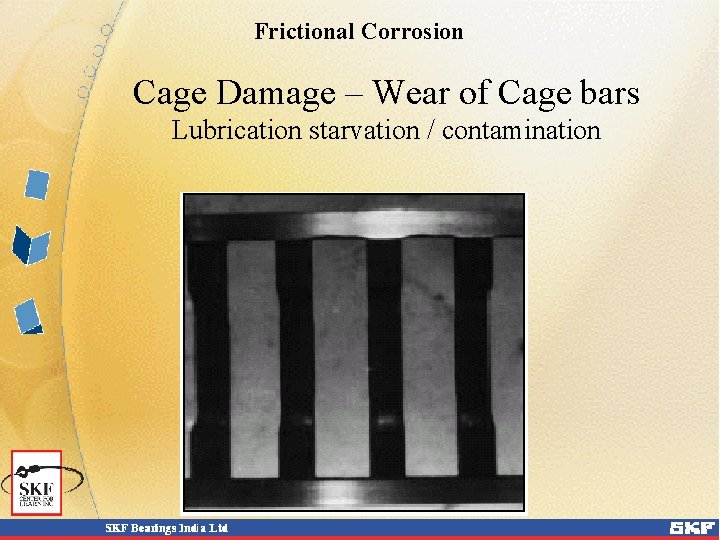

Frictional Corrosion Cage Damage – Wear of Cage bars Lubrication starvation / contamination

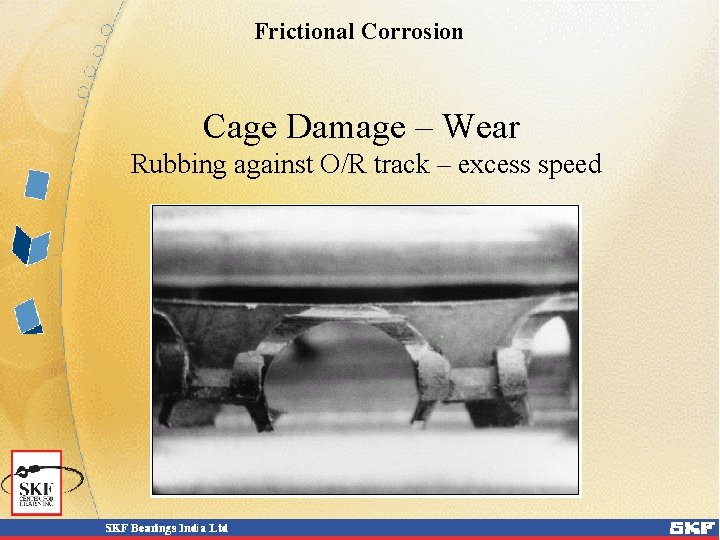

Frictional Corrosion Cage Damage – Wear Rubbing against O/R track – excess speed
Frictional Corrosion Cage Damage – Wear Misalignment

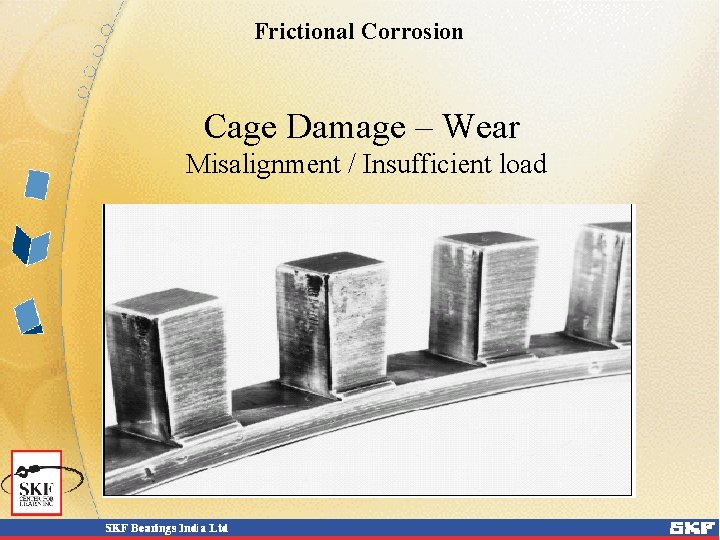

Frictional Corrosion Cage Damage – Wear Misalignment / Insufficient load

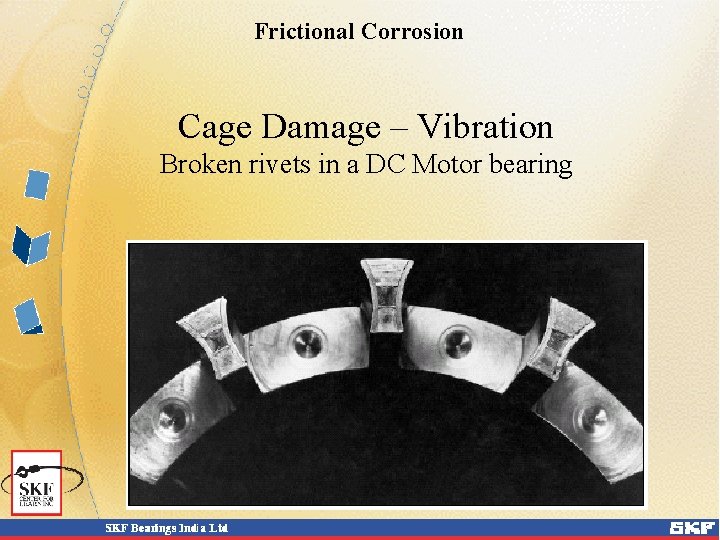

Frictional Corrosion Cage Damage – Vibration Broken rivets in a DC Motor bearing

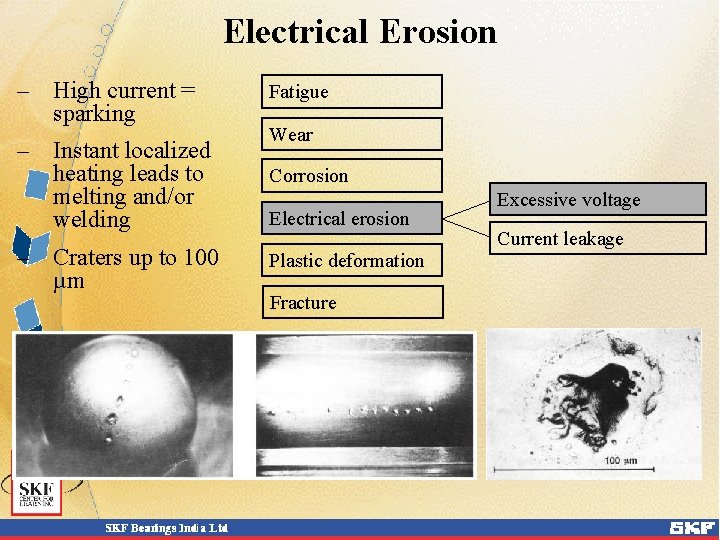

Electrical Erosion – High current = sparking Fatigue – Instant localized heating leads to melting and/or welding Corrosion – Craters up to 100 µm Wear Electrical erosion Plastic deformation Fracture Excessive voltage Current leakage

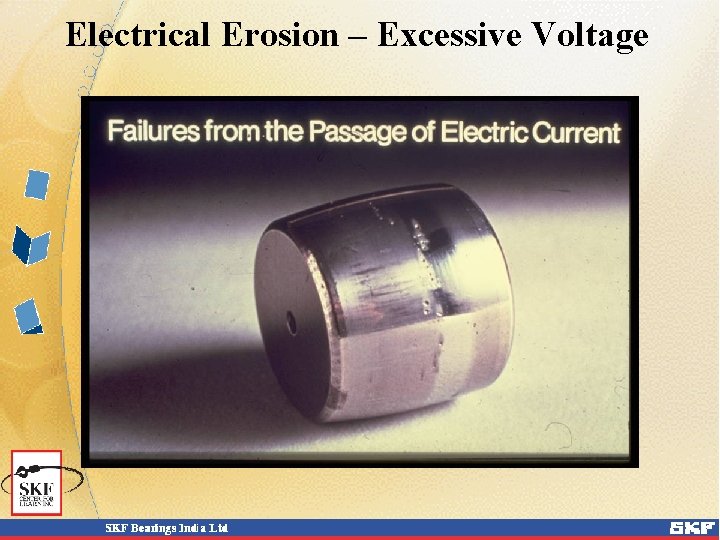

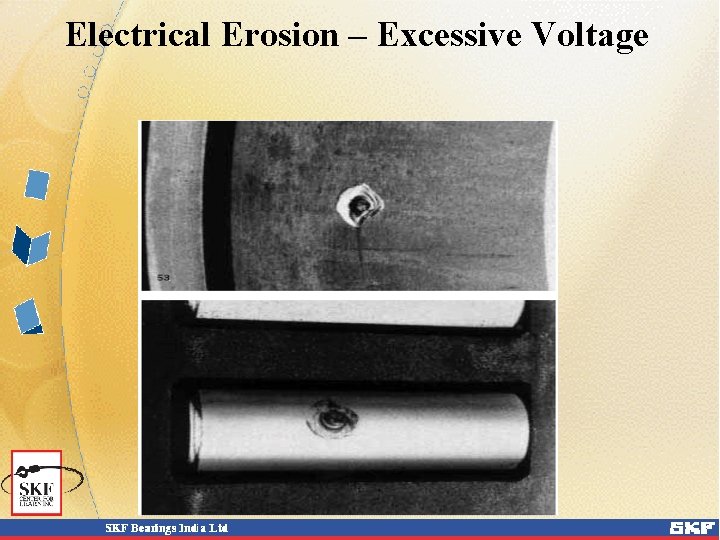

Electrical Erosion – Excessive Voltage
Electrical Erosion – Excessive Voltage

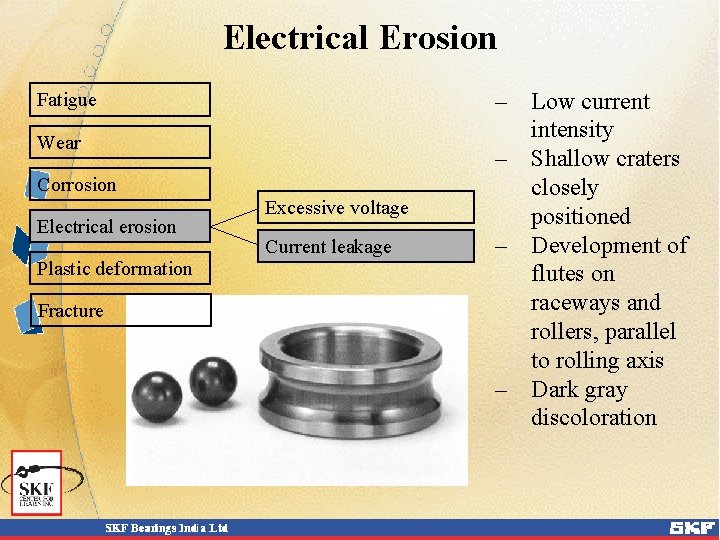

Electrical Erosion Fatigue Wear Corrosion Electrical erosion Plastic deformation Fracture Excessive voltage Current leakage – Low current intensity – Shallow craters closely positioned – Development of flutes on raceways and rollers, parallel to rolling axis – Dark gray discoloration

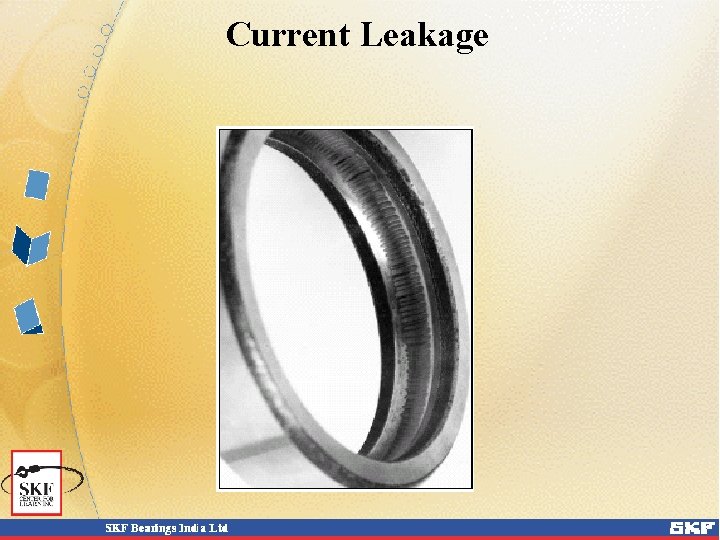

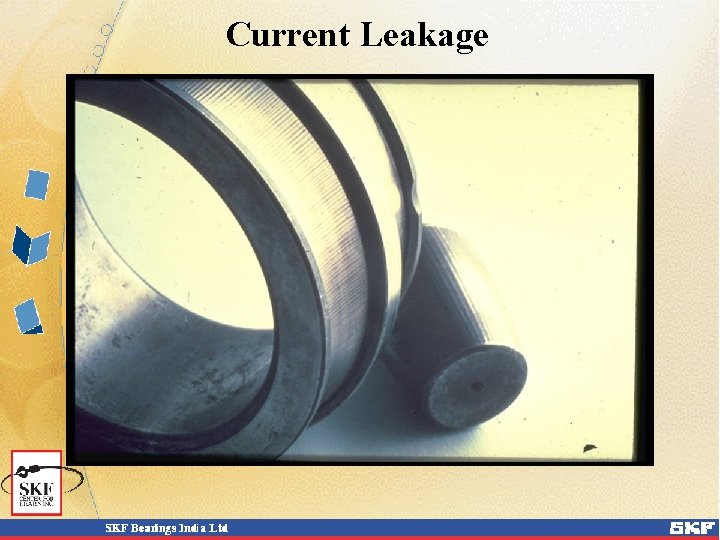

Current Leakage
Current Leakage
Current Leakage

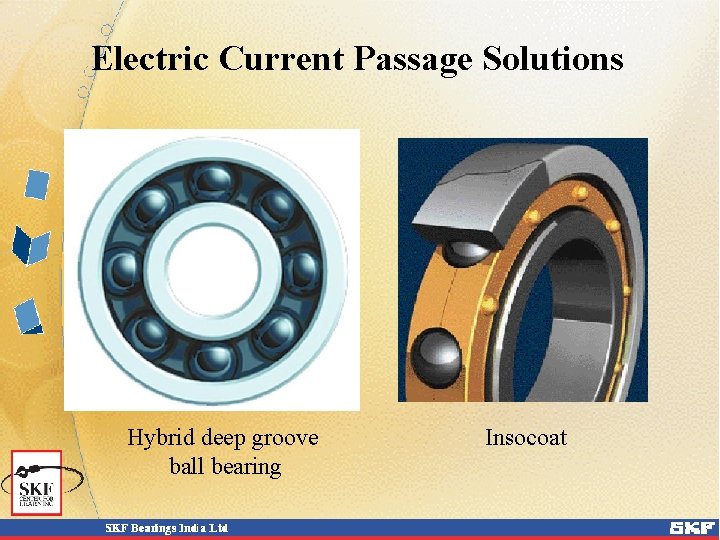

Electric Current Passage Solutions Hybrid deep groove ball bearing Insocoat

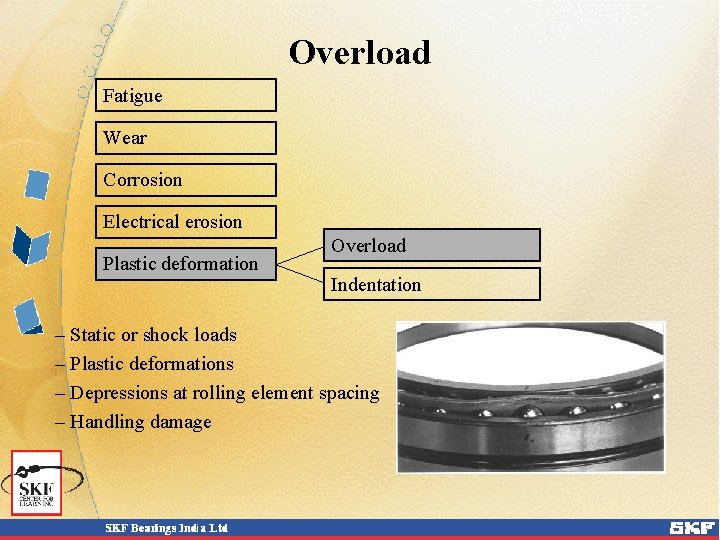

Overload Fatigue Wear Corrosion Electrical erosion Plastic deformation Overload Indentation – Static or shock loads – Plastic deformations – Depressions at rolling element spacing – Handling damage

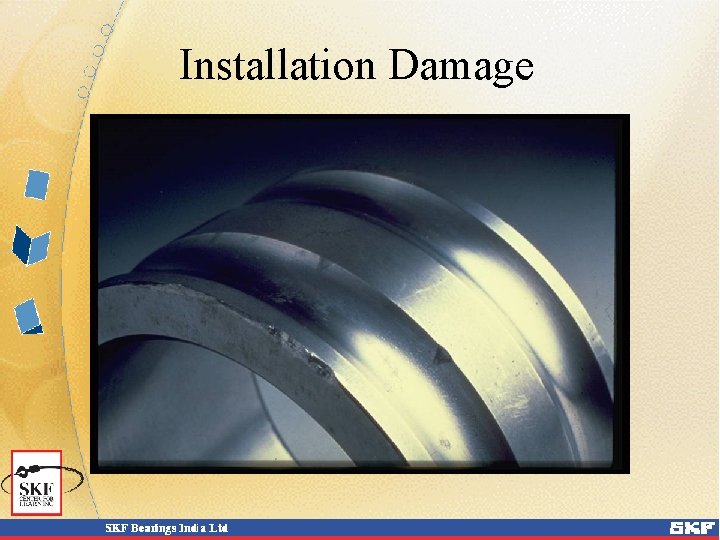

Installation Damage

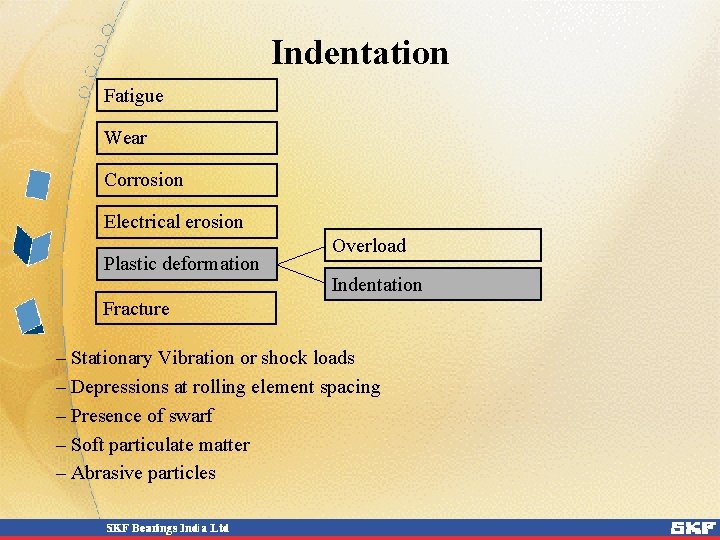

Indentation Fatigue Wear Corrosion Electrical erosion Plastic deformation Overload Indentation Fracture – Stationary Vibration or shock loads – Depressions at rolling element spacing – Presence of swarf – Soft particulate matter – Abrasive particles
Indentation

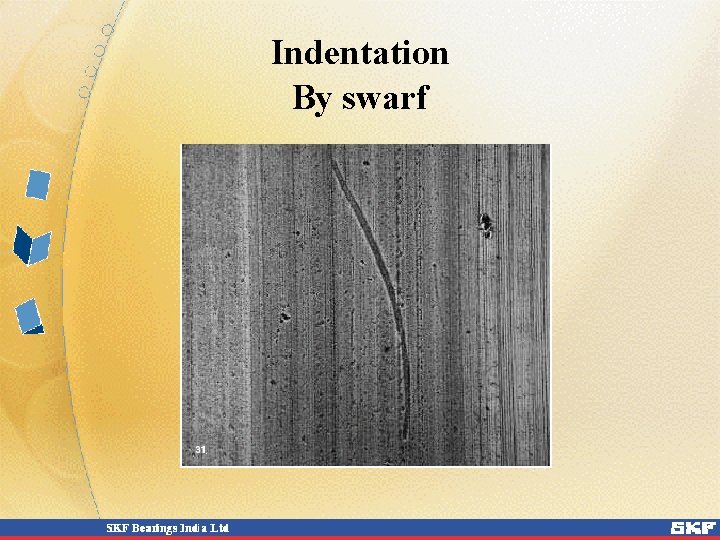

Indentation By swarf
Fracture Fatigue Wear Corrosion Electrical erosion Plastic deformation Fracture – Wrong handling – Hammer blows Handling Installation Secondary failure

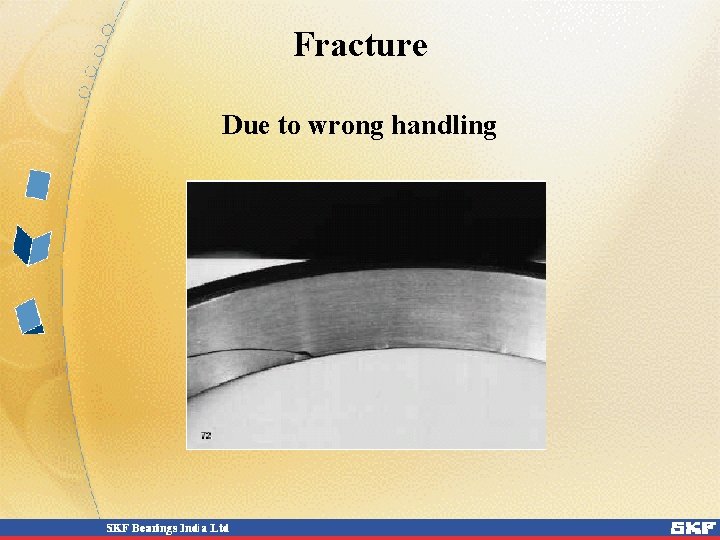

Fracture Due to wrong handling
Fracture Due to hammer blows
Fracture Due to hammer blows

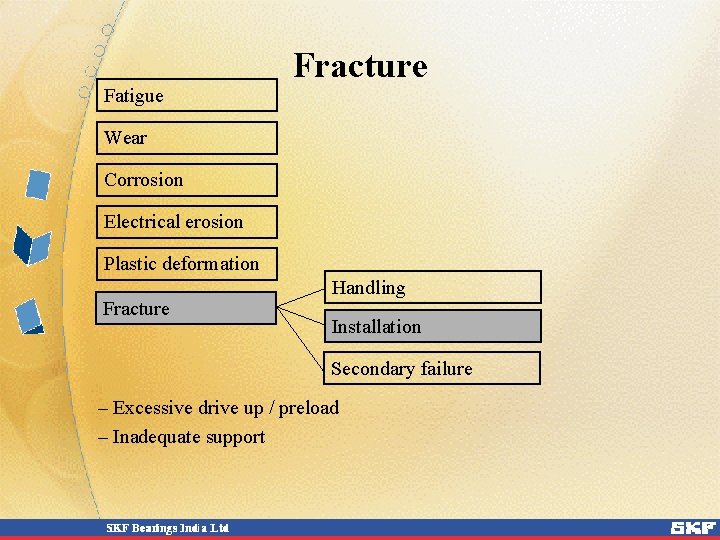

Fatigue Fracture Wear Corrosion Electrical erosion Plastic deformation Fracture Handling Installation Secondary failure – Excessive drive up / preload – Inadequate support
Fracture Excessive drive up
Fracture Inadequate support

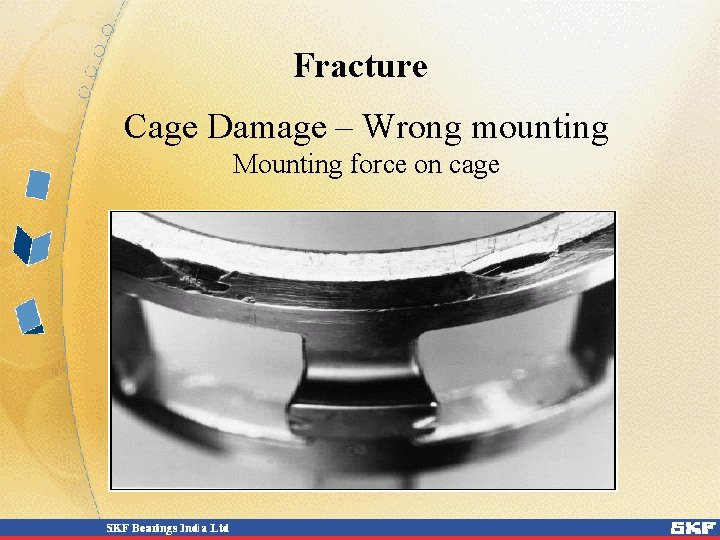

Fracture Cage Damage – Wrong mounting Mounting force on cage
Fatigue Fracture Wear Corrosion Electrical erosion Plastic deformation Fracture Handling Installation Secondary failure – Advanced smearing – Heavy fretting corrosion
Fracture Advanced smearing

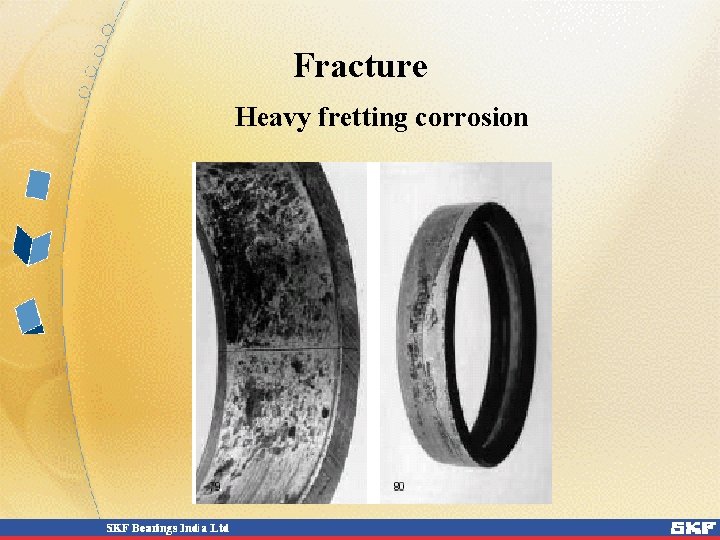

Fracture Heavy fretting corrosion
