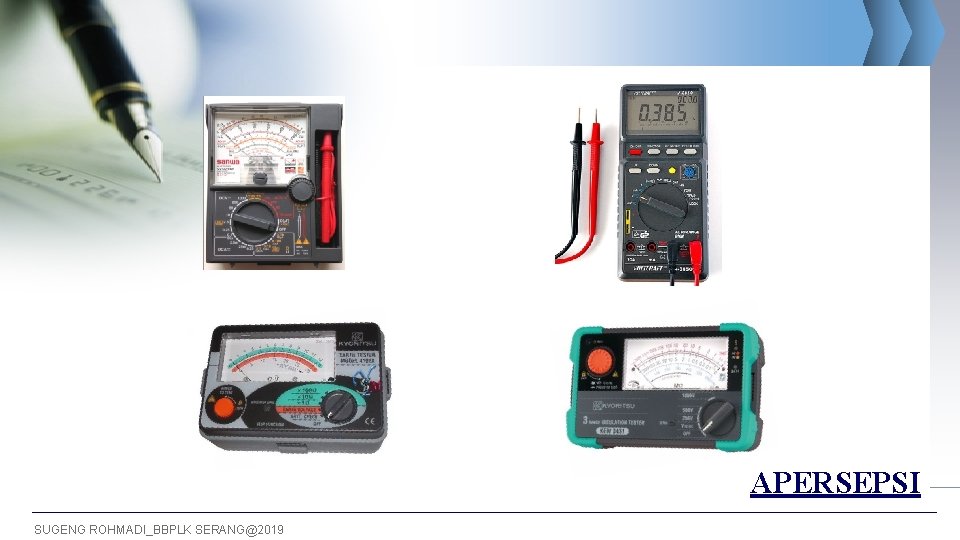

APERSEPSI SUGENG ROHMADI_BBPLK SERANG@2019
Mengukur Tahanan Isolasi UNIT KOMPETENSI: MEMASANG PHB UTAMA DAN PHB CABANG (KTL. IK 02. 109. 01) SUGENG ROHMADI_BBPLK SERANG@2019
TUJUAN & MANFAAT & Peserta Mampu: : Peserta Dapat: 1. Menjelaskan macam alat ukur tahanan. 1. Memilih alat ukur untuk mengukur tahanan isolasi. 2. Menjelaskan cara penggunaan alat ukur tahanan isolasi. 2. Menggunakan alat ukur tahanan isolasi. 3. Menjelaskan besarnya tahanan isolasi sesuai persyaratan. SUGENG ROHMADI_BBPLK SERANG@2019 Sample text 3. Menunjukkan Tahanan isolasi sesuai persyaratan

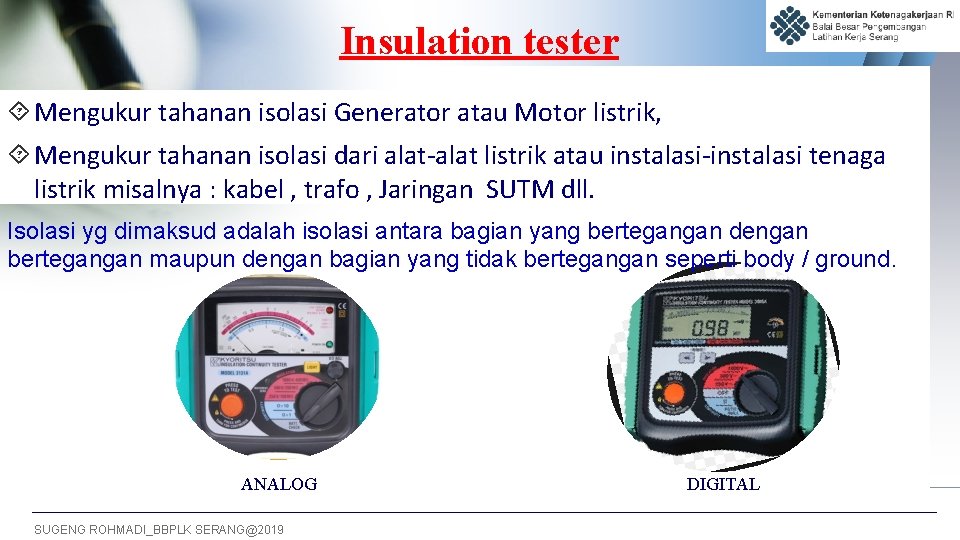

Insulation tester Mengukur tahanan isolasi Generator atau Motor listrik, Mengukur tahanan isolasi dari alat-alat listrik atau instalasi-instalasi tenaga listrik misalnya : kabel , trafo , Jaringan SUTM dll. Isolasi yg dimaksud adalah isolasi antara bagian yang bertegangan dengan bertegangan maupun dengan bagian yang tidak bertegangan seperti body / ground. ANALOG SUGENG ROHMADI_BBPLK SERANG@2019 DIGITAL
Bagian-Bagian Insulation Tester Keterangan: 1. Pengatur posisi awal jarum penunjuk 2. Tombol test 3. Skala pengukuran 4. Lampu indikator rangkaian yang bertegangan 5. LED Indikator Power-ON 6. Pengatur posisi jarum “Zero Calibrasi” 7. Sakelar Lampu 8. Selektor skala pengukuran 9. Test Probe (Merah) Probe positif 10. Test Probe (hitam) probe negative 11. Penjepit buaya (hitam) 12. Isolator tahan api SUGENG ROHMADI_BBPLK SERANG@2019
Cara Mengukur Tahanan Isolasi Persiapan Awal sebelum pengukuran: u Harus bebas tegangan AC / DC atau tegangan induksi, karena tegangan tersebut akan mempengaruhi hasil ukur. u Semua beban pada instalasi yang akan diukur dilepas. u sakelar pada instalasi dihidupkan semua. u Prosedur pengukuran untuk tahapan persiapan sebagai berikut: 1. Mechanikal zero check pada kondisi insulation tester off, jarum penunjuk harus tepat berimpit dengan garis skala. Bila tidak tepat, atur movement zero menggunakan obeng minus (4 mm). 2. Cek kondisi baterai. a. Atur switch selector pada posisi BATT. CHECK b. Tekan tombol test c. Kemudian jarum penunjuk seharusnya menunjukkan posisi BATT. GOOD Jika jarum penunjuk tidak menunjukkan posisi BATT. GOOD maka ganti batu baterai 3. Koneksi probe test Probe warna hitam ke Earth terminal dan probe warna merah ke line terminal, kemudian atur switch selector ke x 1 Ω selanjutnya tekan tombol test sambil diputar ke kanan sampai terkunci. Setelah itu hubung singkatkan kedua ujung probe tersebut. Amati jarum penunjuk sampai posisi tak terhingga, jika tak terhingga cek fuse dan probe nya mungkin terdapat kerusakan. SUGENG ROHMADI_BBPLK SERANG@2019
Prosedur Pengetesan Insulation Tester 1. Tentukan besar tegangan yang akan digunakan alat ukur, dengan mengatur selector switch. 2. Sambungkan probe earth (hitam) ke terminal earth pada rangkaian listrik yang akan di ukur. 3. Sambungkan probe line (merah) ke line rangkaian listrik yang akan di ukur, setelah itu tekan dan putar tombol test sampai terkunci. 4. Baca skala pengukuran secara langsung untuk skala pengukuran 500 V, jika: - Memakai skala yang 250 V hasil pengamatan di kalikan 2, 5. - Memakai skala yang 1000 V hasil pengamatan dikalikan 2. SUGENG ROHMADI_BBPLK SERANG@2019
KESIMPULAN • Insulation tester adalah alat untuk mengukur tahanan isolasi Generator, Motor listrik, alat-alat listrik atau instalasi-instalasi tenaga listrik misalnya : kabel , trafo , Jaringan SUTM dll. • Persiapan Awal sebelum pengukuran: Harus bebas tegangan AC / DC atau tegangan induksi, karena tegangan tersebut akan mempengaruhi hasil ukur, Semua beban pada instalasi yang akan diukur dilepas, sakelar pada instalasi dihidupkan semua. • Nilai minimal untuk tahanan isolasi 1000 X Tegangan kerja SUGENG ROHMADI_BBPLK SERANG@2019
SOAL • Jelaskan yang dimaksud insulation tester? • Jelaskan nilai minimal yang dizinkan untuk tahanan isolasi? APLIKASI SUGENG ROHMADI_BBPLK SERANG@2019
Evaluasi 1. Jelaskan macam-macam alat ukur instalasi listrik? 2. Jelaskan cara pengukuran tahanan isolasi? SUGENG ROHMADI_BBPLK SERANG@2019
TUGAS TAMBAHAN • Buatlah rangkuman yang ada kaitannya dengan tahanan isolasi dari berbagai sumber. • Tugas ditulis tangan dibuat di kertas folio bergaris dan dikumpulkan pada tanggal 07 Agustus 2019 SUGENG ROHMADI_BBPLK SERANG@2019
