Hoofdstuk 5 Brandweervoertuigen Algemene voorwaarden standardisatie via geglobaliseerde
Hoofdstuk 5 Brandweervoertuigen Algemene voorwaarden • standardisatie via geglobaliseerde aankopen • gebruik van technische nota’s Min. Bin. Zaken – Dir. Aankopen • toepassing van europeese normen • Toepassing Belgische wetgeving (CODEX , ARAB, AREI) • Toepassing CE-machinerichtlijnen • Toepassing welzijnswet • PVG van de onderstellen

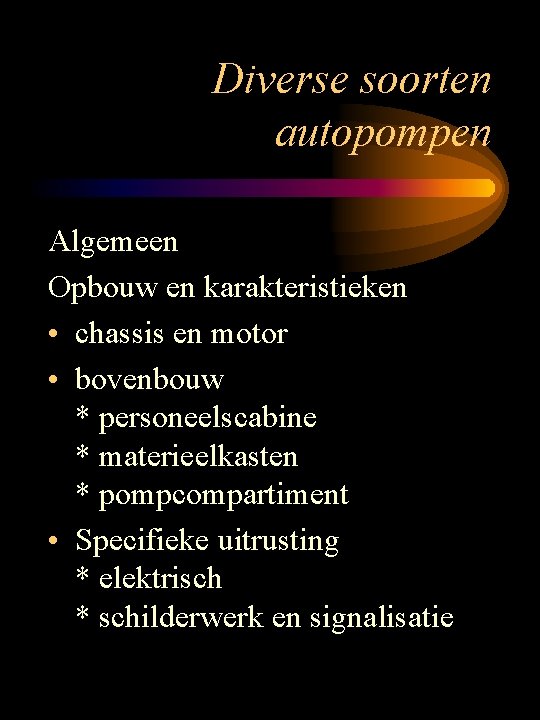

Diverse soorten autopompen Algemeen Opbouw en karakteristieken • chassis en motor • bovenbouw * personeelscabine * materieelkasten * pompcompartiment • Specifieke uitrusting * elektrisch * schilderwerk en signalisatie

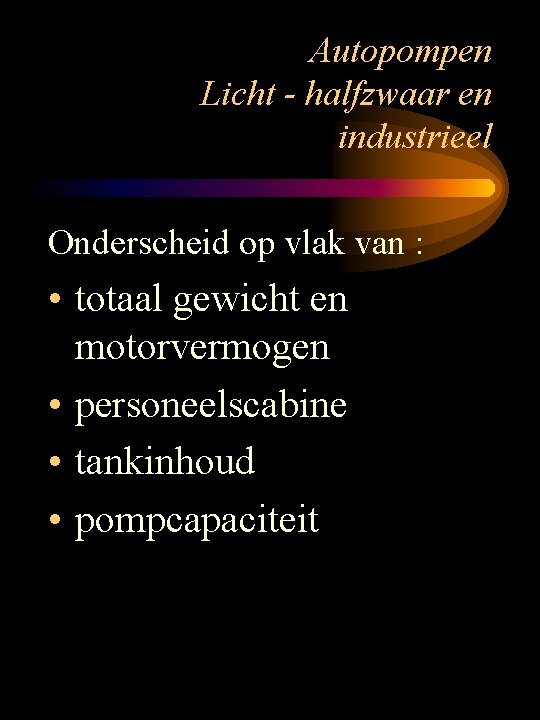

Autopompen Licht - halfzwaar en industrieel Onderscheid op vlak van : • totaal gewicht en motorvermogen • personeelscabine • tankinhoud • pompcapaciteit
Lichte of compacte Autopomp Technische nota 125/02 • chassis 4 x 2 - MTM 7490 kg • voertuigcabine: 1 + 4 man • tankinhoud : 800 liter • LD-pomp : FPN 10 -1000 • HD-pomp : FPH 40 -250 • gelijktijdige werking : LD : 1000 l/min bij 7 bar HD : 125 l/min bij 40 bar • huidig type : aangepast
Lichte of compacte autopomp • • • TOEPASSING Basisvoertuig voorpost motivatie KARAKTERISTIEKEN Chassis Mercedes Atego 923 4 x 2 MTG : 7490 kg - werkelijk : 7150 kg motorvermogen : 170 k. W diverse achetrbrugverhoudingen cabineindeling : 2 + 3 tankinhoud : 800 liter pomp Ziegler FP 16/8 -1 HH(2000/10250/40) aanzuigpomp : trokomat Robwen klasse A-schuiminstallatie op HD
Lichte of compacte autopomp
Halfzware autopomp • • TOEPASSING eerstelijnsvoertuig blusvoertuig multifunctioneel redvoertuig Standaard uitgerust met basismaterieel
Halfzware autopomp FOD. Bin. Zaken Bestek VI/MAT/A 21 -175 -06 lot 1 KARAKTERISTIEKEN • • • chassis 4 x 2 of 4 x 4 Voertuig klasse M volgens EN 1846 -1 MTM 14. 000 kg voertuigcabine: 6 à 7 man pomp LD/HD FPN 10 -2000/ FPH 40 -250 Qmax : 3800 l/min bij 10 bar en 0 m aanzuighoogte pompvoormengsysteem voor klasse B schuimmengsysteem klasse A watertank : 2500 liter Schuimtanks : 200 l (Kl. B) en 100 l (Kl. A) interventiematerieel in basis beperkt
Halfzware autopomp
Halfzware autopomp • Chassis Mercedes Atego 1329 F of AF • MTM : 14. 000 kg • Motorvermogen : 210 k. W Euro V( Ad blue tank : 8 liter) • diverse achterbrugverhoudingen • cabine-indeling : 2 + 5 ( 2 + 3) • tanks : 2500 liter/100 l A /200 l B • pomp LD Ziegler FPN 10 -2000 -1 H • Pomp HD Ziegler FPH 40 -250 -3 HH • LD nominaal : 2000 l/min bij 10 bar HD nominaal : 250 l/min bij 40 bar • Aaanzuigpomp : dubbele Trokomat • uitgebreide basisuitrusting zie technische fiche Mi. Bi. Zaken
Halfzware Autopomp
Halfzware autopompcompartiment
De industriële autopomp TN 30/2003 KARAKTERISTIEKEN • • • chassis 4 x 2 of 4 x 4 conform pr. EN 1846 Super categorie 1 of 2 motorvermogen : >220 k. W voertuigcabine: tot 9 man tankinhoud : >3100 liter pomp LD/HD FPN 10 -4000/ FPH 40 -250 schuiminjectiesysteem voor klasse B schuimtank : 1000 liter interventiematerieel in basis o. m. monitoren
De industriële autopomp TN 30/2003
De industriële autopomp TN 30/2003 • Chassis Mercedes AXOR 1928(4 x 2) of 1928 A(4 x 4) • MTM : 19100 kg • Motorvermogen : 221 k. W Euro 4 ( Ad. Blue -tank 8 liter • diverse achterbrugverhoudingen • cabine-indeling : 2 + 7 • tank : 3100 l water en 1000 l schuim • lagedrukpomp Ziegler FPN 10/4000 -2 HL • Hogedrukpomp Ziegler FPH-40/250 LD nominaal : 4000 l/min bij 10 bar HD nominaal : 250 l/min bij 40 bar • Oscillerende monitoren (2 x 2000 l/min) • uitgebreide basisuitrusting zie technische fiche Mi. Bi. Zaken
Speciale autopompen zware debietpompen Toepassing als : • bluspomp in combinatie met monitoren • zware voedingspomp TN 2216/2000 Seveso • zware debietpomp op haakarmframe • debiet 22500 l/min TN 2100/90 • zware pomp op voertuig • debiet 5000 l/min bij 10 bar TN 2110/95 • zware pomp op haakarmframe • debiet 10. 000 l/min bij 10 bar
Kuyckensysteem Dubbele container
Kuyckensysteem Hydraulische aandrijfeenheid
Kuyckensysteem Hydraulische drijfpomp
Kuyckensysteem Persslangencontainer

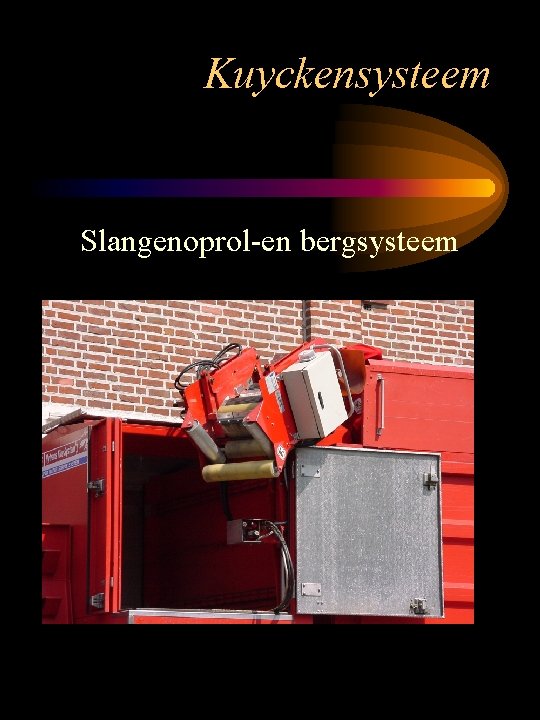

Kuyckensysteem Slangenoprol-en bergsysteem
Kuyckensysteem Persleidingen
Bosbrandweerwagens • • • Rurale tankwagen 4000 liter onderstel 4 x 4 alle terrein inschakelbare pomp tijdens het rijden cabine voor 3 personen met bescherming hydraulische windas 5 k. N gecombineerde LD-HD-pomp FPN 1000 -15 watertank 4500 liter Schuimmengsysteem KL A ( 27 liter) bumpersproeier vooraan met additief sproei-installatie voor cabinebescherming
Bosbrandweerwagens Uitvoering Fire Technics • • • chassis MAN TGM 18. 240 4 x 4 MTG : 16500 kg motorvermogen : 176 k. W Euro IV cabine voor 3 man tankinhoud 4500 liter + KL A 27 liter LD-pomp N 20 ( FPN-15 -1000) sproeibalk vooraan schuimmenginstallatie klasse A Rotzlerlier 5 ton Variante onafhankelijk aangedreven pomp
Bosbrandweerwagen
Tankwagens • • • Toepassingen tankwagens 8000 liter en 12000 liter chassis in 4 x 2 - 4 x 4 - 6 x 2 -6 x 4 motorvermogen >220 k. W eis van 14 k. W/ton vervalt cabine : 1 + 2 tankinhoud : 8000 l of 12000 l uitgebreide standaarduitrusting schuiminstallatie klasse A en B in optie besproeiingsinstallatie detergent
Tankwagen 8000 liter • Vanassche • Mercedes Econic 1933 L - MTG 20000 kg • motorvermogen : 240 k. W Euro V • LD-pomp : Ziegler FPN 10 -2000 • HD-Pomp: Ziegler FPH 40 -250 • cabine : 3 personen • tank : 8350 liter water en 950 liter additief • sproeibalk HD voor detergent • draagbare pomp MP 6 -500 • optie 4 x 4 met motor 279 k. W
Tankwagen 8000 liter

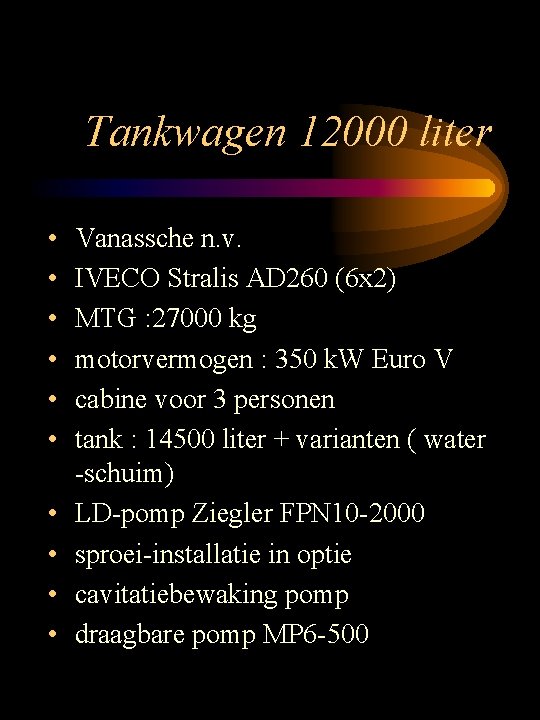

Tankwagen 12000 liter • • • Vanassche n. v. IVECO Stralis AD 260 (6 x 2) MTG : 27000 kg motorvermogen : 350 k. W Euro V cabine voor 3 personen tank : 14500 liter + varianten ( water -schuim) LD-pomp Ziegler FPN 10 -2000 sproei-installatie in optie cavitatiebewaking pomp draagbare pomp MP 6 -500

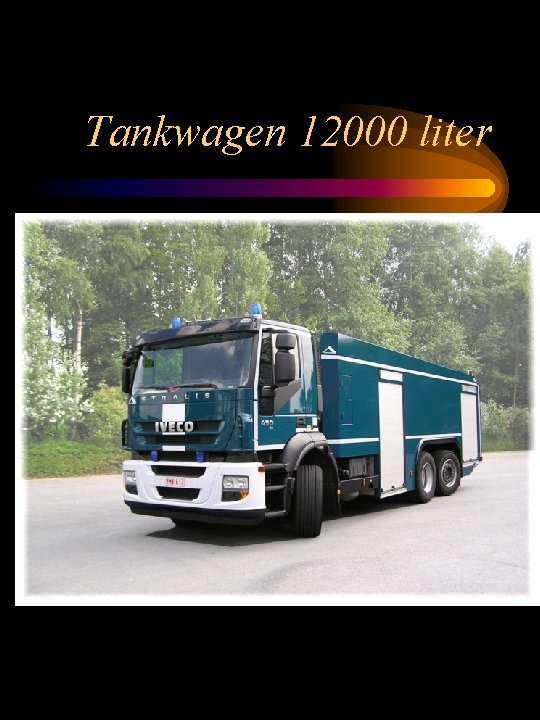

Tankwagen 12000 liter
Tankwagen 12000 liter
Tankcontainer • Tankinhoud max 9500 liter • bergkast voor inbouw motorpomp gevoed door tank • slangenhaspel 60 m of 80 m slang ( optioneel)
Schuimautopomp • • TN 60 -85 Rosenbauer Renault GRH 305 (6 x 4) MTM : 26. 000 kg Motorvermogen : 221 k. W Cabine : 3 + 8 Schuimtank 6000 liter Pomp Rosenbauer R 600 ( 6000/10) Schuimpomp R 60 ( 500/16) • 2 schuimmengers 600 tot 4000 l/min • 2 monitoren 2000 l/min bij 10 bar
Schuimautopomp Toepassingen • • • Schuimblussing Voedings-en of bluspomp Industriële brandbestrijding Nadeel : geen bluswatertank Aanpassingen in diverse korpsen • Type schuimconcentraat AFFFATC • Schuimmenging door injectie
Poederwagens concept • • Chassis : alleterreintype Poedervoorraad 500 tot 5000 kg 1 of meerdere ketels drijfgas in flessenbatterij of permanent onder druk • Bedienings-en controle-unit • Haspels met poederpistolen • Poederkanon
Poederwagens Toepassingen • Bestrijding klasse B en C-branden • Combinatie met schuim soms noodzakelijk – reden ?

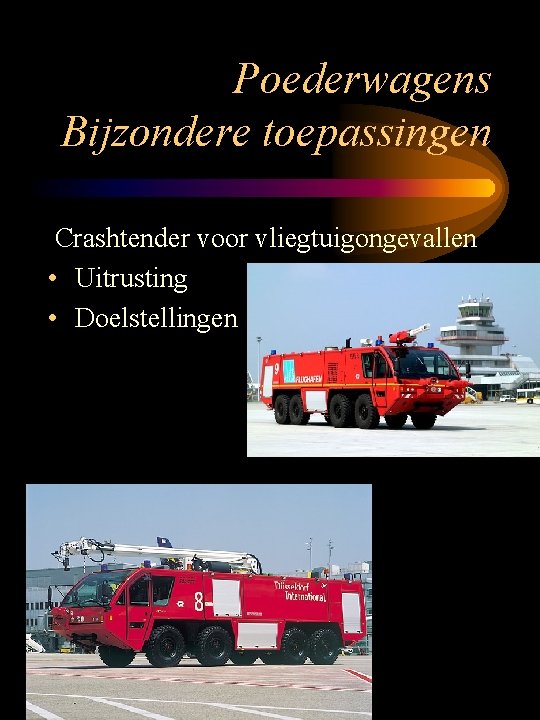

Poederwagens Bijzondere toepassingen Crashtender voor vliegtuigongevallen • Uitrusting • Doelstellingen
