Honeywell Generalidades El nuevo panel de control Vista 128 FB incorpora la tecnología mas avanzada en su potente microprocesador La programación puede realizarse a través de los teclados compatibles con el panel y/o directamente utilizando la interfase serial 4100 SM y/o remotamente por medio del uso del software compass downloader, además de poder armar desarmar, bypass, etc. La programación es cargada en una memoria EEPROM. Security & Custom Electronics

Honeywell Objetivos. Al final del curso usted será capaz de: Instalar un panel Vista 128 FB utilizando: - Zonas - Expansión Cableada, Inalámbrica y Multiplexada - Particiones - Relevadores & Calendarización - Probar la operación del sistema. Security & Custom Electronics

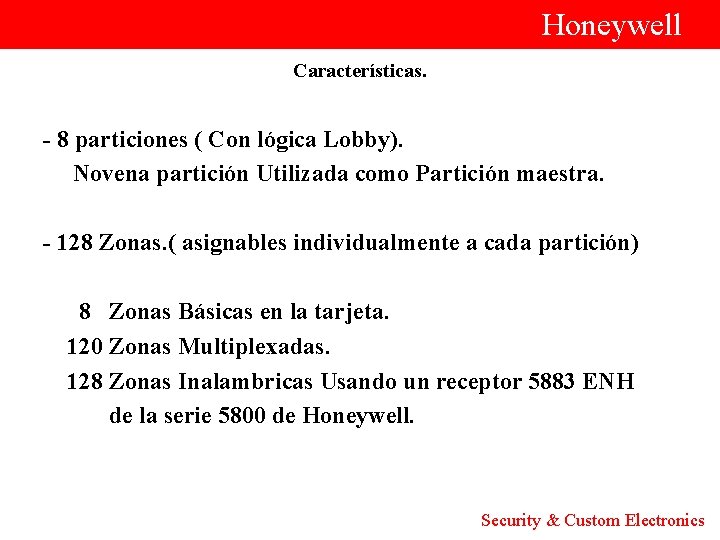

Honeywell Características. - 8 particiones ( Con lógica Lobby). Novena partición Utilizada como Partición maestra. - 128 Zonas. ( asignables individualmente a cada partición) 8 Zonas Básicas en la tarjeta. 120 Zonas Multiplexadas. 128 Zonas Inalambricas Usando un receptor 5883 ENH de la serie 5800 de Honeywell. Security & Custom Electronics

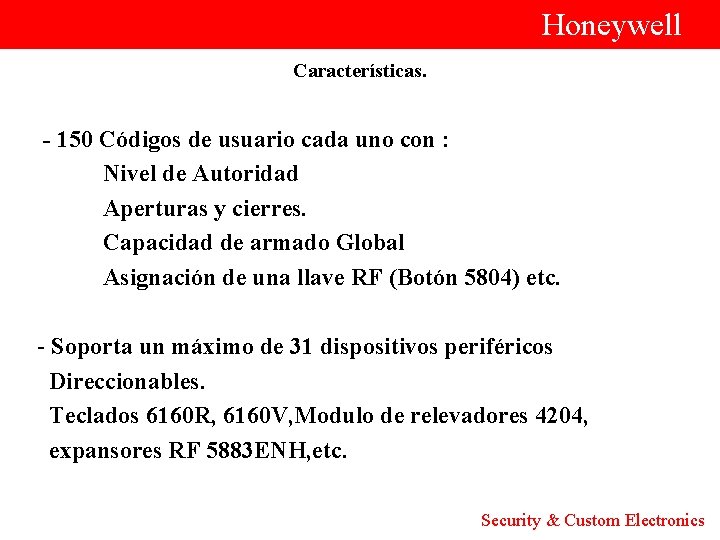

Honeywell Características. - 150 Códigos de usuario cada uno con : Nivel de Autoridad Aperturas y cierres. Capacidad de armado Global Asignación de una llave RF (Botón 5804) etc. - Soporta un máximo de 31 dispositivos periféricos Direccionables. Teclados 6160 R, 6160 V, Modulo de relevadores 4204, expansores RF 5883 ENH, etc. Security & Custom Electronics

Honeywell Características. - 2 Salidas de Sirena Supervisadas. Proporcionan 10 – 14 VCD a 1. 7 A max. - 96 Dispositivos de Salida, usando módulos 4204, 4204 CF, Sistemas anunciadores de led FSA 8 y FSA 24 cada uno puede ser activado manualmente o por un calendario de activación. - Opción de un modulo de VIP (Modulo de acceso telefónico) Permite obtener, información del estatus del sistema, armar y desarmar el sistema y la activación de un relevador. Security & Custom Electronics

Honeywell Características. - Calendarización. Armado, Desarmado. Control de relevadores. Accesos. - Memoria de 512 Eventos de alarma. Security & Custom Electronics

Honeywell Características. - Capacidad de integracion con video por medio del modulo Vista view 100 Security & Custom Electronics

Honeywell Características. - Control de acceso. De 1 a 8 puertas con vista Key. De 9 a 32 Puertas con Pass point Security & Custom Electronics

Honeywell Características. - Capacidad de impresora local. -Reporte Doble o Dividido. Selección completa de reportes de sistemas y alarmas Ademco Low Speed (10 pps) Sescoa / Radionics (20 pps) Ademco Express Ademco High Speed Ademco CONTACT ID Reporte de respaldo a un segundo numero telefónico Programación de Supresión de zonas (Swinger) Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Particiones. 8 Particiones Independientes. Área Común Lobby. Multiple accesos de usuarios. Armado y desarmado Global. Entrada de partición en Partición. Números de cuenta separados. Accesos independientes Security & Custom Electronics

Honeywell Particiones. Para la programación de particiones, es necesario dirigirse a la pregunta 2*00 para indicarle al panel cuantas particiones seran utilizadas en el panel. La programación de todos los demás dispositivos para ser asignados a una partición es sencilla, ya que cuando programamos cada uno de ellos, se pregunta a cual partición será asignada. Security & Custom Electronics

Honeywell Particiones. OFICINA BODEGA SALA ENTRADA PUERTA PRINCIPAL Security & Custom Electronics

Honeywell Particiones. Particion Maestra La novena partición será Utilizada como partición Maestra, esta nos mostrará El status de todas las demás particiones. A = Armado Total S = Armado en parcial R = Listo para Armar N = No listo B = Zona Anulada listo para armar Security & Custom Electronics

Honeywell Security & Custom Electronics

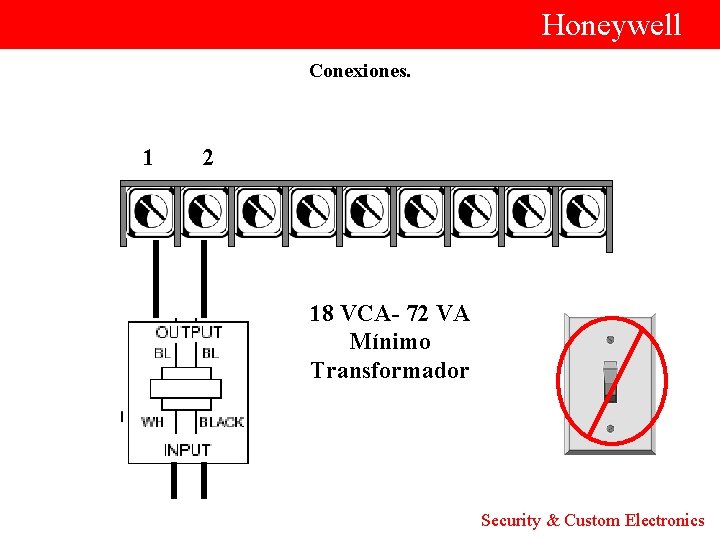

Honeywell Conexiones. 1 2 18 VCA- 72 VA Mínimo Transformador Security & Custom Electronics

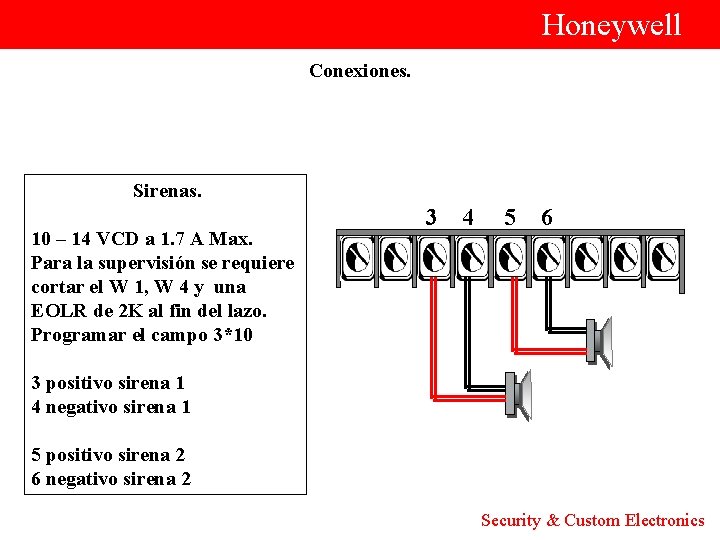

Honeywell Conexiones. Sirenas. 10 – 14 VCD a 1. 7 A Max. Para la supervisión se requiere cortar el W 1, W 4 y una EOLR de 2 K al fin del lazo. Programar el campo 3*10 3 4 5 6 3 positivo sirena 1 4 negativo sirena 1 5 positivo sirena 2 6 negativo sirena 2 Security & Custom Electronics

Honeywell Conexiones. Salida Auxiliar de Poder. 10 VDC a 14. 0 VDC. 1. 0 A Standby. 1. 7 A en Alarma De esta podemos alimentar algunos Dispositivos como, teclados, infrarojos, Sensores acústicos, etc. 11 12 + - 11 Positivo. 12 Negativo Security & Custom Electronics

Honeywell Conexiones. Dispositivos Periféricos Direccionables. Como Teclados, Receptores, Módulos de Relevadores, etc Bus ECP 11 12 13 14 Terminal 11: Alimentación + Terminal 12: Alimentación Terminal 13: Datos IN Terminal 14: Datos OUT + - D IN D OUT Security & Custom Electronics

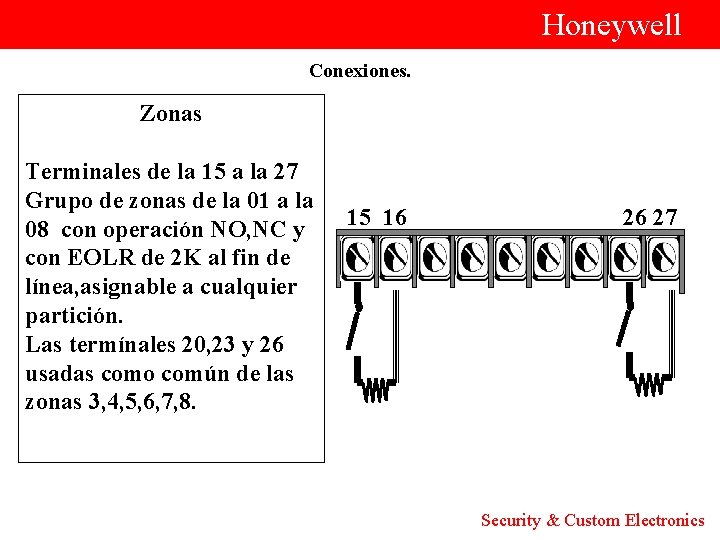

Honeywell Conexiones. Zonas Terminales de la 15 a la 27 Grupo de zonas de la 01 a la 08 con operación NO, NC y con EOLR de 2 K al fin de línea, asignable a cualquier partición. Las termínales 20, 23 y 26 usadas como común de las zonas 3, 4, 5, 6, 7, 8. 15 16 26 27 Security & Custom Electronics

Honeywell Conexiones. Polling Loop. -En un par incluye datos y corriente. -Dispositivos de corriente baja alimentados directamente al Lazo. -ID individual. -Disminuye tiempo de Instalación y costo. 128 m. A Disponibles. -Múltiples Lazos. -2400 pies en una pieza de cable. Se recomienda Twisted Pair 28 29 + - Security & Custom Electronics

Honeywell Conexiones. Tierra Física Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Programación. Pasos de programación. 1) Direccíone los Dispositivos Perífericos. 2) Entre a Programación. 3) Ponga el sistema a valores de fabrica. 4) Programe las opciones globales. 5) Programe opciones de partición especifica. 6) Menú de programación # 93 Security & Custom Electronics

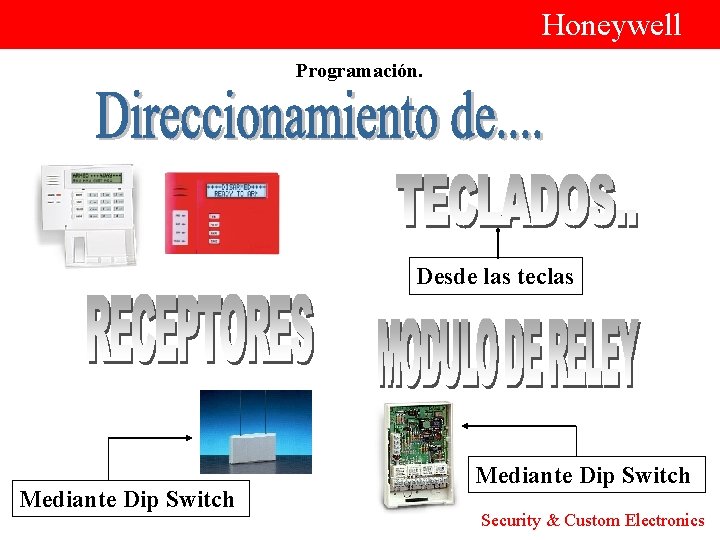

Honeywell Programación. Desde las teclas Mediante Dip Switch Security & Custom Electronics

Honeywell Programación. Security & Custom Electronics

Honeywell Programación. Una Vez alimentado el sistema presionar 1 y 3 al mismo tiempo, el teclado desplegara la dirección actual, en el Vista 128 FB el primer teclado debe estar en la dirección 00. (Teclado de Instalador). ADDRESS 31 ADDRESS 00 Dirección Actual Nueva Dirección Security & Custom Electronics

Honeywell Programacion. Existen 3 Modelos de Módulos 5883 de acuerdo al numero de zonas a utilizar y estos son: 5883 ENL 5883 ENM 5883 ENH 8 Zonas 16 Zonas 128 Zonas Y estos se direccionan mediante Dip Switch ver Tabla de instalación del Modulo 5883. Security & Custom Electronics

Honeywell Programación. Tabla de Direccionamiento de Receptor 5883 Security & Custom Electronics

Honeywell Programación. El modulos de relevadores 4204 se direccionan mediante Dip switch Ver manual de instalación del modulo. Security & Custom Electronics

Honeywell Programación. Entre a Programación. Una vez Alimentado el panel tenemos dos opciones para ingresar a programación. 1) Una vez alimentado el panel tenemos 50 segundos para presionar * y # al mismo tiempo y esto nos enviara a la localidad 00. 2) Si pasan los 50 segundos podemos ingresar a programación con el código de instalador mas 8000 y también esto nos enviara a la localidad 00. (Código de instalador 5140 + 8000) Security & Custom Electronics

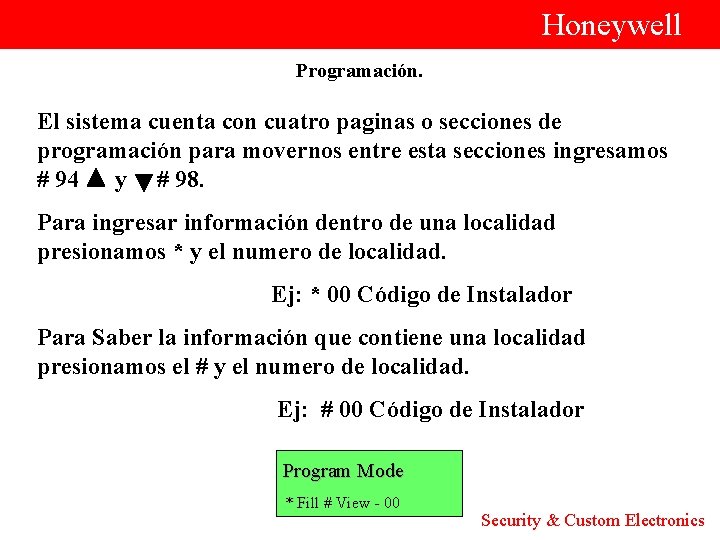

Honeywell Programación. El sistema cuenta con cuatro paginas o secciones de programación para movernos entre esta secciones ingresamos # 94 y # 98. Para ingresar información dentro de una localidad presionamos * y el numero de localidad. Ej: * 00 Código de Instalador Para Saber la información que contiene una localidad presionamos el # y el numero de localidad. Ej: # 00 Código de Instalador Program Mode * Fill # View - 00 Security & Custom Electronics

Honeywell Programación. - Responda si o no a las preguntas? 1= Si 0 = No - Regrese el panel a valores de fabrica. Ingrese * 97 el panel Preguntara default Value. - Programe las opciones Globales. - Salga de Programación *99 o *98. Cuando salimos de programación con * 99 se puede ingresar a programación con el código de instalador + 8000 [ 5140 + 8000]. Security & Custom Electronics

Honeywell Programación. Cuando salimos de programación con * 98 solo podemos ingresar a programación con * # Security & Custom Electronics

Honeywell Programación. Security & Custom Electronics

Honeywell Programación. Entre a programación e ingrese # 93. Responda Si o No a las preguntas? DEVICE PROG. 0 = No 1 = Si En esta Sección se dan de alta todos los dispositivos perífericos, Teclados, receptores RF, modulo de relevadores etc. Todos los dispositivos se conectan al bus de datos ECP de panel de control y cada uno debe tener una dirección única. Security & Custom Electronics

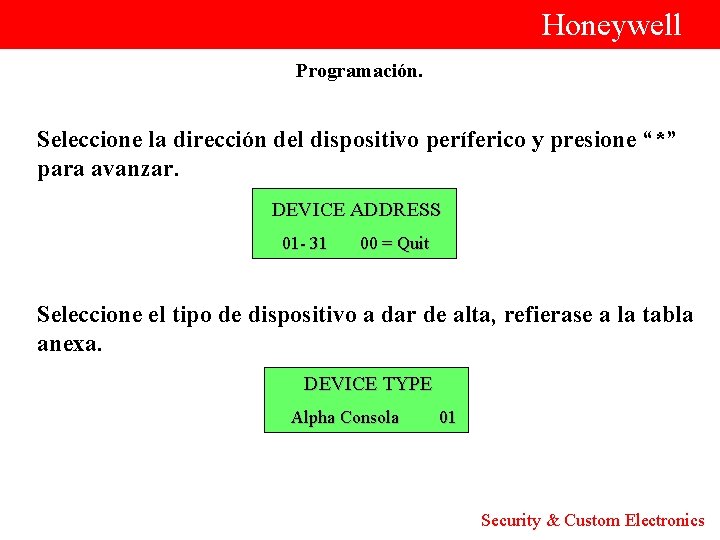

Honeywell Programación. Seleccione la dirección del dispositivo períferico y presione “*” para avanzar. DEVICE ADDRESS 01 - 31 00 = Quit Seleccione el tipo de dispositivo a dar de alta, refierase a la tabla anexa. DEVICE TYPE Alpha Consola 01 Security & Custom Electronics

Honeywell Programación. Seleccione el tipo de dispositivo a dar de alta, refierase a la tabla anexa. 1 = Alpha Console (6139, 6160). 2 = Fixed Console ( 6148). 3 = RF Expander ( 5881, 5883). 4 =Output Device ( 4204, 4204 CF). 5 = Voice Module ( 4285, 4286). 8 = Fire Display (FSA). 9 = Vista Gateway (VGM). Security & Custom Electronics

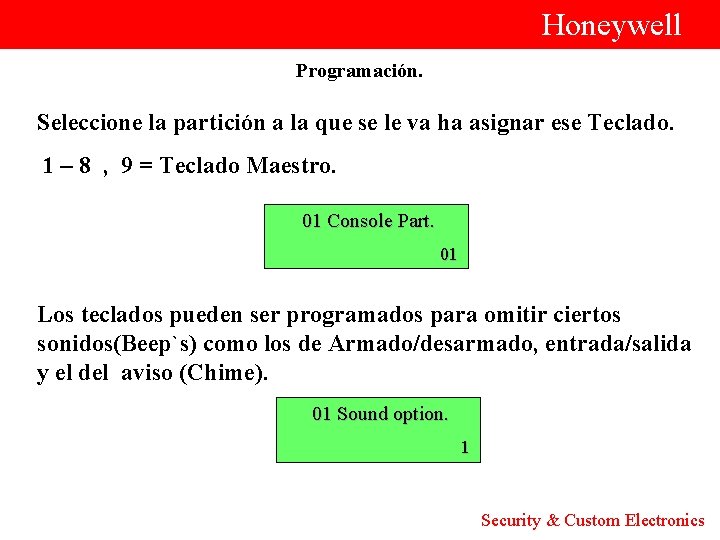

Honeywell Programación. Seleccione la partición a la que se le va ha asignar ese Teclado. 1 – 8 , 9 = Teclado Maestro. 01 Console Part. 01 Los teclados pueden ser programados para omitir ciertos sonidos(Beep`s) como los de Armado/desarmado, entrada/salida y el del aviso (Chime). 01 Sound option. 1 Security & Custom Electronics

Honeywell Programación. El teclado puede otorgar acceso a multíples particiones para armar/desarmar, etc, si es seleccionado como teclado global. 01 Keypad Global. 1 Repita los pasos para todos los dispositivos Perífericos. DEVICE ADDRESS 01 - 31 00 = Quit Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Zonas Programación Zonas Cableadas (HW). La programación de Zonas es muy sencillo para esto nos dirigimos al menú de programación amigable “ # 93 ” y seguiremos los siguientes pasos. Presione 1 para entrar a la Zone Prog? programación de Zonas. 1 = Si 0 = No Si selecciona si la pantalla de confirma aparecerá después de Set To Confirm? ingresar, el número de serie. 1 = Si 0 = No Security & Custom Electronics

Honeywell Zonas. Programación Zonas Cableadas (HW). Ingrese el Numero de Zona a Enter Zone No. programar 001 a 008. 000 = Quit 000 Esta pantalla muestra la configuración actual de esta Zona. 010 ZT P RC In L Tipo zona, Partición, Código de 00 1 10 HW 1 reporte, entrada, lazo. Tipo de Zona, ingresa la respuesta que va a dar el dispositivo ante un 010 Zone Type fallo, Ej: 03 Perimetral. Perimeter 03 Refierase al manual de instalación, o tabla anexa. Security & Custom Electronics

Honeywell Zonas. Tipos de Zona Security & Custom Electronics

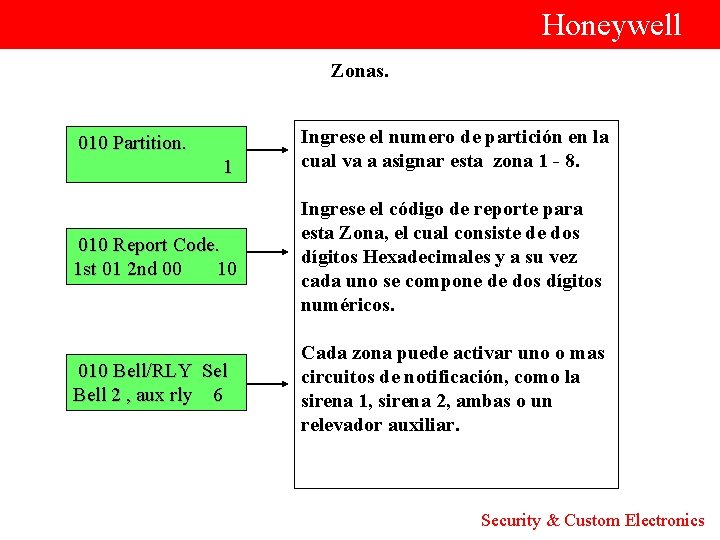

Honeywell Zonas. 010 Partition. Ingrese el numero de partición en la cual va a asignar esta zona 1 - 8. 1 Ingrese el código de reporte para esta Zona, el cual consiste de dos 010 Report Code. dígitos Hexadecimales y a su vez 1 st 01 2 nd 00 10 cada uno se compone de dos dígitos numéricos. Cada zona puede activar uno o mas 010 Bell/RLY Sel circuitos de notificación, como la Bell 2 , aux rly 6 sirena 1, sirena 2, ambas o un relevador auxiliar. Security & Custom Electronics

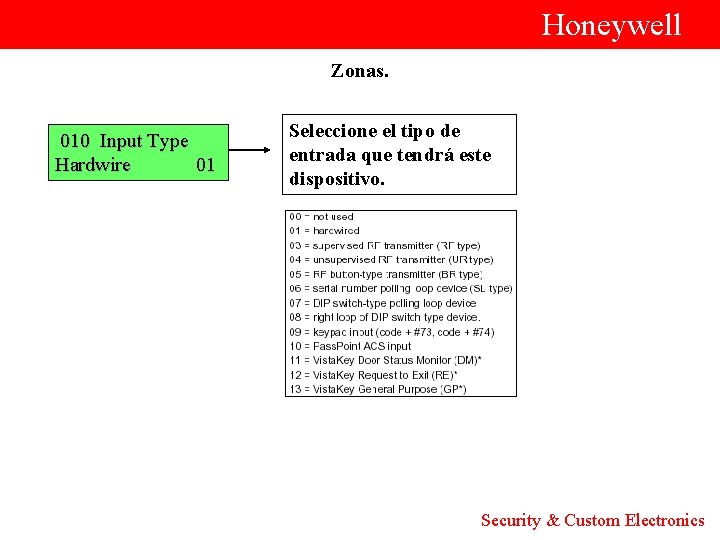

Honeywell Zonas. Seleccione el tipo de 010 Input Type entrada que tendrá este Hardwire 01 dispositivo. Security & Custom Electronics

Honeywell Zonas. Pantalla de resumen de 010 ZT P RC In L cómo quedo la zona 00 1 10 HW 1 configurada. Security & Custom Electronics

Honeywell Programación Zonas Inalámbricas (RF). Antes de programar dispositivos inalámbricos es necesario dar de alta el receptor inalámbrico 5881 en programación amigable # 93 DEVICE PROG. “DEVICE TYPE 03 RF Expander” 5883 ENL 8 Zonas 5883 ENM 16 Zonas 5883 ENH 128 Zonas Un máximo de 2 Receptores en el sistema, con dirección distinta. La dirección se asigna mediante Dip Swtch. Security & Custom Electronics

Honeywell Zonas. Programación Zonas Inalámbricas (RF). La programación de Zonas es muy sencillo para esto nos dirigimos al menú de programación amigable “ # 93 ” y seguiremos los siguientes pasos. Presione 1 para entrar a la Zone Prog? programación de Zonas. 1 = Si 0 = No Si selecciona “SI” la pantalla de confirmación aparecerá después de Set To Confirm? ingresar, el número de serie. 1 = Si 0 = No Security & Custom Electronics

Honeywell Zonas. Programación Zonas Cableadas (RF). Ingrese el Numero de Zona a Enter Zone No. programar 001 a 128. 000 = Quit 000 Esta pantalla muestra la configuración actual de esta Zona. 010 ZT P RC In L Tipo zona, Partición, Código de 00 1 10 HW 1 reporte, entrada, lazo. Tipo de Zona, ingresa la respuesta que va a dar el dispositivo ante un 010 Zone Type fallo, Ej: 03 Perimetral. Perimeter 03 Refierase al manual de instalación o tabla anexa. Security & Custom Electronics

Honeywell Zonas. Tipos de Zona Security & Custom Electronics

Honeywell Zonas. 010 Partition. Ingrese el numero de partición en la cual va a asignar esta zona 1 - 8. 1 Ingrese el código de reporte para esta Zona, el cual consiste de dos 010 Report Code. dígitos Hexadecimales y a su vez 1 st 01 2 nd 00 10 cada uno se compone de dos dígitos numéricos. Cada zona puede activar uno o mas 010 Bell/RLY Sel circuitos de notificación, como la Bell 2 , aux rly 6 sirena 1, sirena 2, ambas o un relevador auxiliar. Security & Custom Electronics

Honeywell Zonas. Seleccione el tipo de 010 Input Type entrada que tendrá este RF Xmitter 03 dispositivo. Security & Custom Electronics

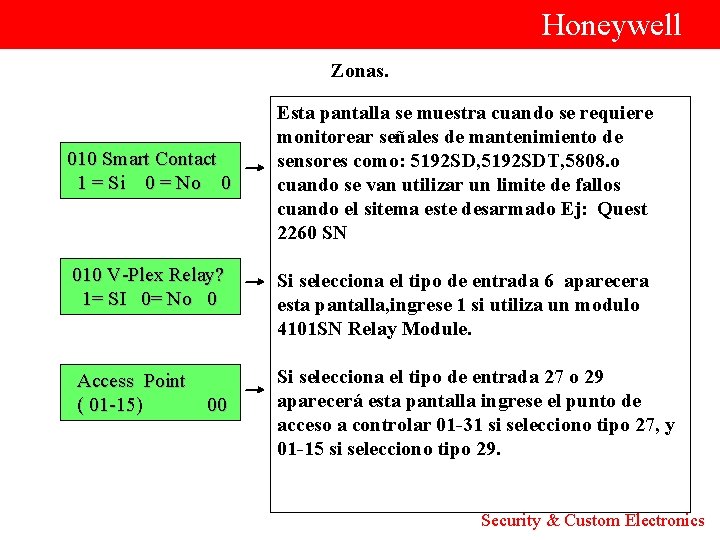

Honeywell Zonas. Esta pantalla se muestra cuando se requiere monitorear señales de mantenimiento de 010 Smart Contact sensores como: 5192 SD, 5192 SDT , 5808 o 1 = Si 0 = No 0 cuando se van utilizar un limite de fallos cuando el sistema este desarmado Ej: Quest 2260 SN 010 Input S/N : L Ingrese el número de serie en forma manual o A XXX-XXXX: 1 falle el dispositivo para auto aprenderlo. Xmit To Confirm Press * to Skip Active el sensor para confirmar Security & Custom Electronics

Honeywell Zonas. Entd A 022 -4063 1 Rcvd A 022 -4063 1 Si el Numero de serie/lazo Transmitido no es igual, aparecerá una pantalla mostrando lo introducido y lo recibido. Zn TZ P CR In L Pantalla de Resumen, aparece como queda 01 01 1 10 HW 1 s configurada esa Zona. Security & Custom Electronics

Honeywell Programacion. Security & Custom Electronics

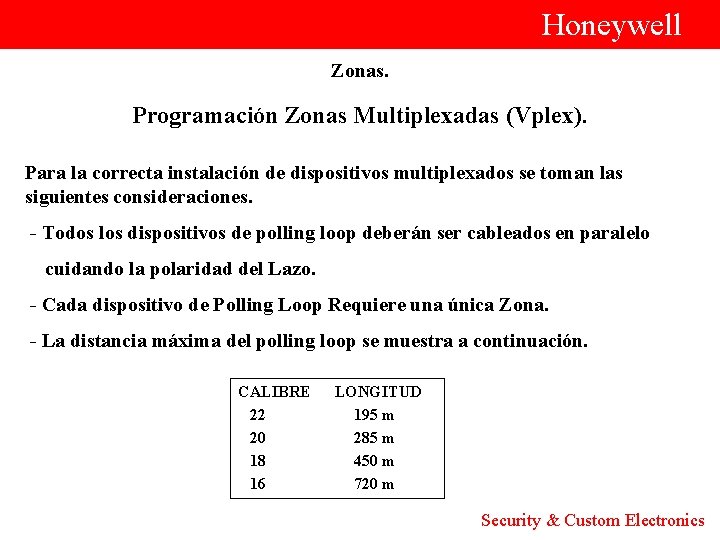

Honeywell Zonas. Programación Zonas Multiplexadas (Vplex). Para la correcta instalación de dispositivos multiplexados se toman las siguientes consideraciones. - Todos los dispositivos de polling loop deberán ser cableados en paralelo cuidando la polaridad del Lazo. - Cada dispositivo de Polling Loop Requiere una única Zona. - La distancia máxima del polling loop se muestra a continuación. CALIBRE 22 20 18 16 LONGITUD 195 m 285 m 450 m 720 m Security & Custom Electronics

Honeywell Zonas. Tome nota de los dispositivos multiplexados que se configuran mediante micro-interruptores DIP SWITCH. Configure los microinterruptores DIP SWITCH de cada dispositivo con el número de zona que le va a asignar. El consumo de corriente en el bucle multiplexado determina la cantidad de dispositivos multiplexados a conectar. Si rebasa esta limitante en corriente, convendría utilizar el modulo 4297. Security & Custom Electronics

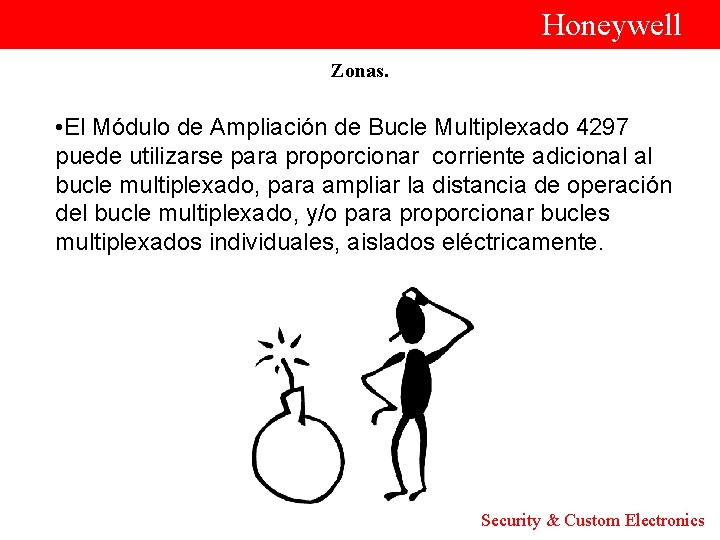

Honeywell Zonas. • El Módulo de Ampliación de Bucle Multiplexado 4297 puede utilizarse para proporcionar corriente adicional al bucle multiplexado, para ampliar la distancia de operación del bucle multiplexado, y/o para proporcionar bucles multiplexados individuales, aislados eléctricamente. Security & Custom Electronics

Honeywell Zonas. Conexión del bucle multiplexado utilizando el modulo de expansión. ALIMENTACION MODULO EXPANSOR 12 VDC + - MODULO EXPANSOR POLLING LOOP Total de longitud en cable no puede exceder la tabla de longitudes. Security & Custom Electronics

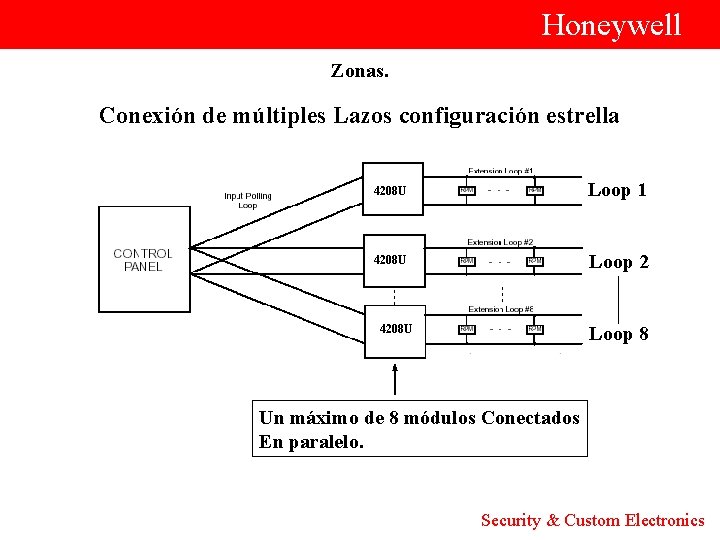

Honeywell Zonas. Conexión de múltiples Lazos configuración estrella 4208 U Loop 1 4208 U Loop 2 Loop 8 4208 U Un máximo de 8 módulos Conectados En paralelo. Security & Custom Electronics

Honeywell Zonas. Programación Zonas Multiplexadas (Vplex). La programación de Zonas Vplex es muy sencillo para esto nos dirigimos al menú de programación amigable “ # 93 ”, y seguiremos los siguientes pasos. Presione 1 para entrar a la Zone Prog? programación de Zonas. 1 = Si 0 = No Si selecciona “SI” la pantalla de confirma aparecerá después de Set To Confirm? ingresar, el número de serie. 1 = Si 0 = No Security & Custom Electronics

Honeywell Zonas. Ingrese el Número de Zona a Enter Zone No. programar 010 a 128. 000 = Quit 000 Esta pantalla muestra la configuración actual de esta Zona. 010 ZT P RC In L Tipo zona, Partición, Codigo de 00 1 10 HW 1 reporte, entrada, lazo. Tipo de Zona, igresa la respuesta que va a dar el dispositivo ante un 010 Zone Type fallo, Ej: 03 Perimetral. Perimeter 03 Refierase al manual de instalación o tabla anexa. Security & Custom Electronics

Honeywell Zonas. Tipos de Zona Security & Custom Electronics

Honeywell Zonas. 010 Partition. Ingrese el numero de partición en la cual va a asignar esta zona 1 - 8. 1 Ingrese el código de reporte para esta Zona, el cual consiste de dos 010 Report Code. dígitos Hexadecimales y a su vez 1 st 01 2 nd 00 10 cada uno se compone de dos dígitos numéricos. Cada zona puede activar uno o mas 010 Bell/RLY Sel circuitos de notificación, como la Bell 2 , aux rly 6 sirena 1, sirena 2, ambas o un relevador auxiliar. Security & Custom Electronics

Honeywell Zonas. Seleccione el tipo de 010 Input Type entrada que tendrá este Serial Poll 06 dispositivo. Security & Custom Electronics

Honeywell Zonas. Esta pantalla se muestra cuando se requiere monitorear señales de mantenimiento de 010 Smart Contact sensores como: 5192 SD, 5192 SDT, 5808. o 1 = Si 0 = No 0 cuando se van utilizar un limite de fallos cuando el sitema este desarmado Ej: Quest 2260 SN 010 V-Plex Relay? Si selecciona el tipo de entrada 6 aparecera 1= SI 0= No 0 esta pantalla, ingrese 1 si utiliza un modulo 4101 SN Relay Module. Access Point ( 01 -15) 00 Si selecciona el tipo de entrada 27 o 29 aparecerá esta pantalla ingrese el punto de acceso a controlar 01 -31 si selecciono tipo 27, y 01 -15 si selecciono tipo 29. Security & Custom Electronics

Honeywell Zonas. Ingrese el numero de serie del dispositivo. 010 Input S/N : L A XXX-XXXX: 1 Pantalla de Resumen, aparece como queda configurada esa Zona. Zn TZ P CR In L 01 01 1 10 HW 1 s Security & Custom Electronics

Honeywell Zonas. Así de Sencillo se programan las Zonas, Cableadas (HW), Inalámbricas (RF) y Multiplexadas (Vplex). Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Sumario. Usted debe saber : -Características del panel. -Particiones. -Programación de dispositivos periféricos. -Programación de Zonas. Cableadas. Inalámbricas. Multiplexadas. Security & Custom Electronics

Honeywell PROGRAMACION DE PALABRAS PERSONALIZADAS. Security & Custom Electronics

Honeywell Descriptores. EL PROGRAMAR PALABRAS PERSONALIZADAS LE PERMITE IDENTIFICAR, ENTRE OTRAS COSAS, CUAL SON LOS DISPOSITIVOS QUE SE ESTÁN ACTIVANDO. PARA LA PROGRAMACIÓN DE ESTO, ES NECESARIO LOCALIZARSE EN PROGRAMACIÓN AMIGABLE #93. Alpha Prog. ? 1=SI 0=No 0 • DESCRIPTOR DE ZONA • MENSAJE DE INSTALADOR • PALABRAS PERSONALIZADAS • DESCRIPCION DE PARTICIONES • DESCRIPCION DE RELEVADORES Security & Custom Electronics

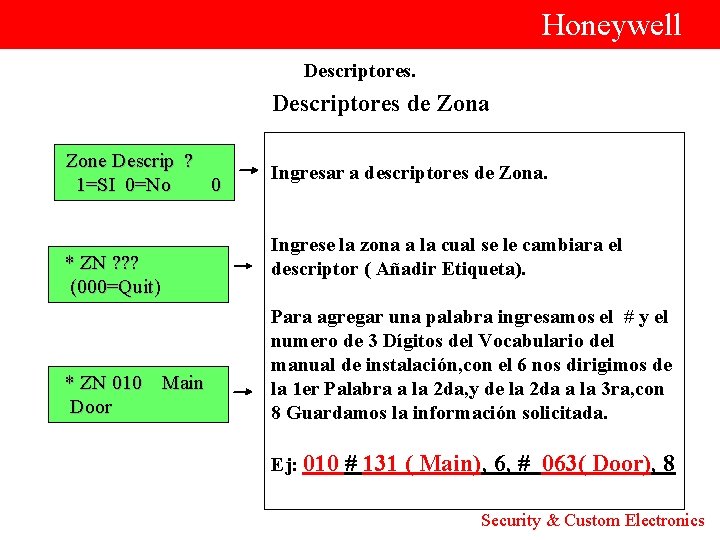

Honeywell Descriptores de Zona Zone Descrip ? Ingresar a descriptores de Zona. 1=SI 0=No 0 Ingrese la zona a la cual se le cambiara el * ZN ? ? ? descriptor ( Añadir Etiqueta). (000=Quit) Para agregar una palabra ingresamos el # y el numero de 3 Dígitos del Vocabulario del manual de instalación, con el 6 nos dirigimos de * ZN 010 Main la 1 er Palabra a la 2 da, y de la 2 da a la 3 ra, con Door 8 Guardamos la información solicitada. Ej: 010 # 131 ( Main), 6, # 063( Door), 8 Security & Custom Electronics

Honeywell Descriptores. CUSTOM WORD (PALABRAS QUE SE PUEDEN EDITAR). Se tienen, dependiendo del panel, palabras que pueden editarse para formar la palabra que nosotros queramos. Para poder programar estas palabras, es necesario dirigirse a Programación Amigable #93 y dentro de ALPHA PROG? . Custom Word ? 1=SI 0=No Security & Custom Electronics

Honeywell Descriptores. Ingrese el numero de palabra a editar, el panel Custom Word ? ? Vista 128 tiene 60 palabras para personalizar (00=Quit) 01 -60 Correspondientes 255 a la 314 sigiendo la numeración de las palabras ya establecidas. Escriba la palabra, con 3 movemos el Custom Word 01 abecedario de la A – Z y con 1 de la Z – A. Con el 6 nos desplazamos a la derecha y con el P _ 4 hacia la izquierda y con 8 salvamos la información. Custom Word 01 Ej: P u e r t a 8. Puerta ( 0 0=Quit) Security & Custom Electronics

Honeywell Descriptores. DESCRIPTOR DE PARTICIONES (PARTICIONES QUE SE PUEDEN EDITAR). Esta caracteristica permite mostrar en pantalla de los teclados algun mensaje, por ejemplo, El nombre del lugar donde se encuentra. Estando en programacion amigable #93 y dentro de ALPHA PROG? …. . Default Screen. ? 1=SI 0=No Security & Custom Electronics

Honeywell Descriptores. Seleccione el numero de partición a la cual le quiere cambiar el mensaje de la pantalla del Default Scrn P? teclado 1 – 8. ( 0=Quit) El display le mostrara el mensaje actual que ***DISARMED*** tiene esa partición. READY TO ARM Escriba la palabra, con 3 movemos el abecedario de la A – Z y con 1 de la Z – A. Con el 6 nos desplazamos a la derecha y con el 4 hacia la izquierda y con 8 salvamos la ***Bienvenidos*** información. Curso Vista 128 FB Security & Custom Electronics

Honeywell Security & Custom Electronics

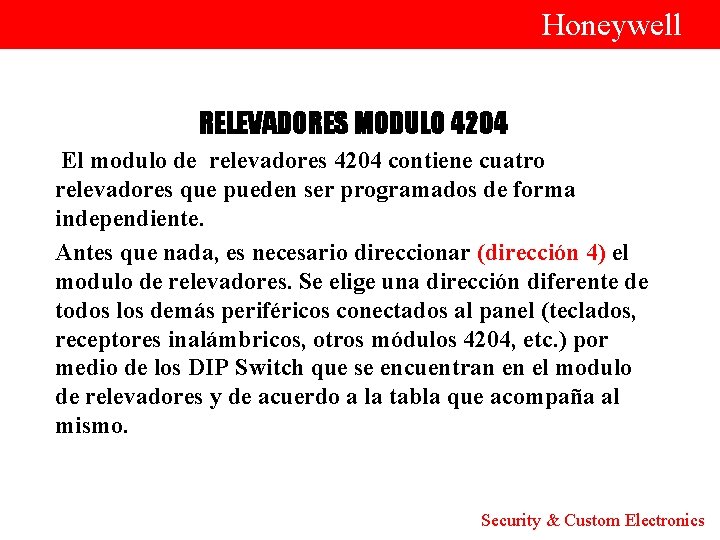

Honeywell RELEVADORES MODULO 4204 El modulo de relevadores 4204 contiene cuatro relevadores que pueden ser programados de forma independiente. Antes que nada, es necesario direccionar (dirección 4) el modulo de relevadores. Se elige una dirección diferente de todos los demás periféricos conectados al panel (teclados, receptores inalámbricos, otros módulos 4204, etc. ) por medio de los DIP Switch que se encuentran en el modulo de relevadores y de acuerdo a la tabla que acompaña al mismo. Security & Custom Electronics

Honeywell Relevadores. Security & Custom Electronics

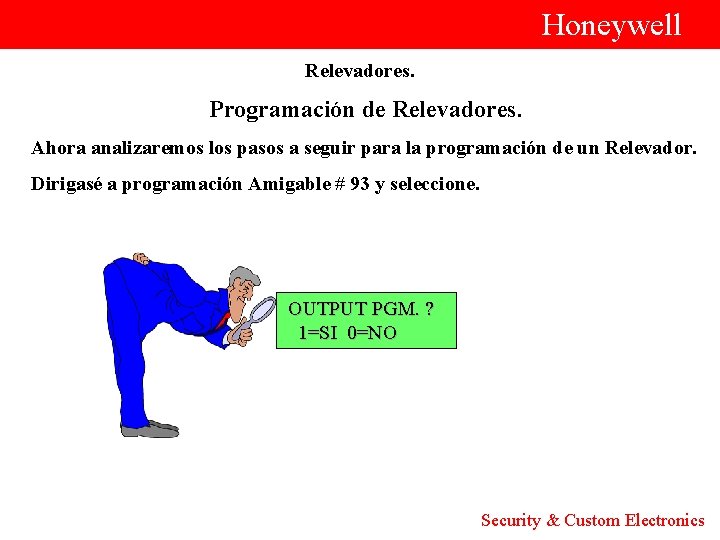

Honeywell Relevadores. Programación de Relevadores. Ahora analizaremos los pasos a seguir para la programación de un Relevador. Dirigasé a programación Amigable # 93 y seleccione. OUTPUT PGM. ? 1=SI 0=NO Security & Custom Electronics

Honeywell Relevadores. En el Vista 128 es posible 96 salidas para que realice una función especifica como el Enter OUTPUT # encendido de una luz. ( 00=Quit) 00 Seleccione el numero de Relevador a Programar 01 - 96 Enter OUTPUT # La pantalla mostrará el número de relevador 601 que se va ha programar. Pantalla de Resumen, muestra la configuración 01 A EV ZL ZT P de la activación. STT 0 0 00 00 0 Security & Custom Electronics

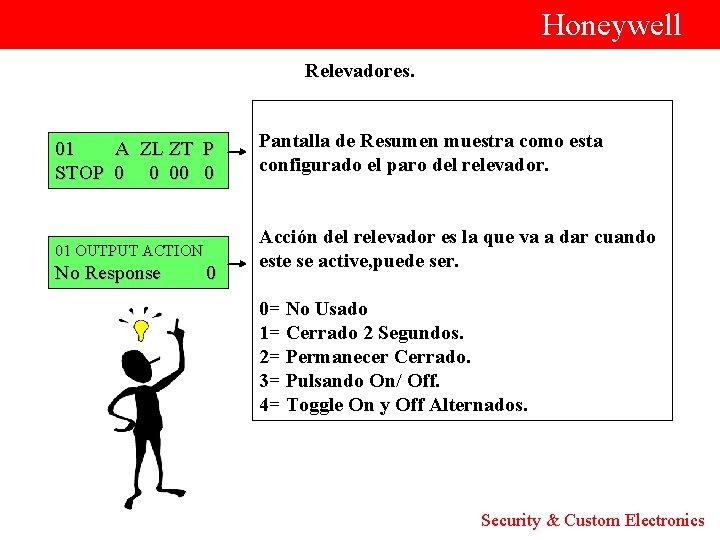

Honeywell Relevadores. Pantalla de Resumen muestra como esta 01 A ZL ZT P configurado el paro del relevador. STOP 0 0 00 0 Acción del relevador es la que va a dar cuando este se active, puede ser. No Response 0 01 OUTPUT ACTION 0= No Usado 1= Cerrado 2 Segundos. 2= Permanecer Cerrado. 3= Pulsando On/ Off. 4= Toggle On y Off Alternados. Security & Custom Electronics

Honeywell Relevadores. Determina bajo que condición el relevador va hacer activado, esta función aplica solamente si 01 START EVENT es utilizado con una lista de zonas. Alarm 1 0=No usado 1=Alarma; 2=fallo; 3=Problema 01 START: ZNLIST Ingrese el numero de lista de zonas que activaran el relevador 01 - 15. 00 La lista es un grupo de Zonas, que se aplica con un evento. 01 START: ZONE # Una Zona específica puede activar la acción del 000 relevador. Security & Custom Electronics

Honeywell Relevadores. Tambien es posible activar un relevador, por un tipo de zona específico. 01 START: ZN TYPE ENTRY/EXIT 1 01 Indica si el evento de inicio del relevador, será limitado a una partición 1 – 8 o cualquier 01 START: PARTN partición “ 0”. ANY PARTITION 0 Security & Custom Electronics

Honeywell Relevadores. Tipos de Zona para la activación y El Paro de un Relevador Security & Custom Electronics

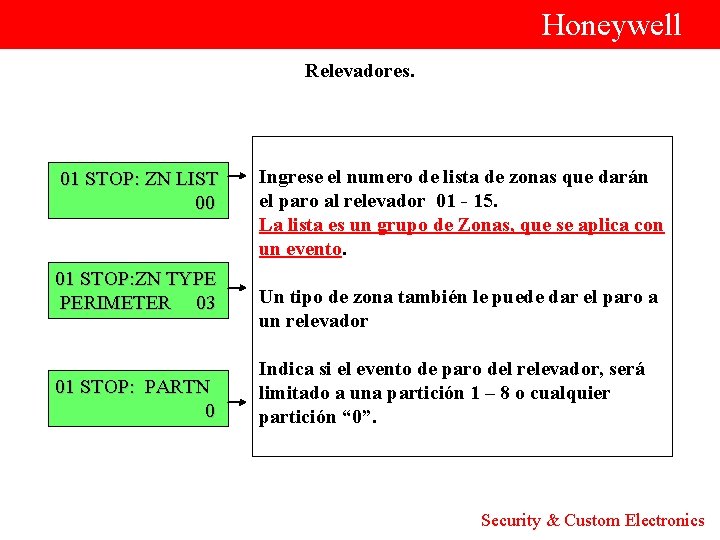

Honeywell Relevadores. Ingrese el numero de lista de zonas que darán 01 STOP: ZN LIST el paro al relevador 01 - 15. 00 La lista es un grupo de Zonas, que se aplica con un evento. 01 STOP: ZN TYPE Un tipo de zona también le puede dar el paro a PERIMETER 03 un relevador Indica si el evento de paro del relevador, será 01 STOP: PARTN limitado a una partición 1 – 8 o cualquier 0 partición “ 0”. Security & Custom Electronics

Honeywell Relevadores. Los relevadores pueden ser agrupados para ser 01 OUTPUT GROUP activados en conjunto cuando se activan por un 00 calendario, existen 15 Grupos Una Zona específica puede activar la acción del 01 FIRE BELL ? relevador. 1= SI 0=NO 0 El sistema puede tener algunos relevadores los cuales no pueden ser activados por usuarios restringidos. 01 RESTRICTION Ingrese 1 si el usuario final será restringido 1= SI 0= NO 0 para accesar a este relevador. Security & Custom Electronics

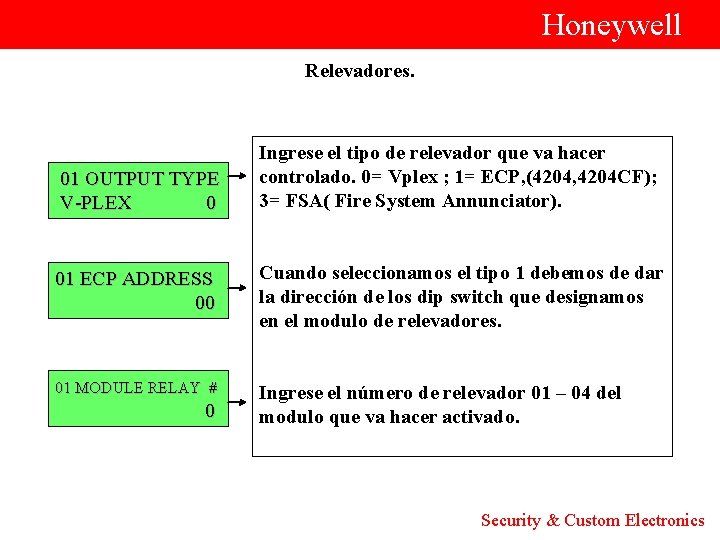

Honeywell Relevadores. Ingrese el tipo de relevador que va hacer controlado. 0= Vplex ; 1= ECP, (4204, 4204 CF); 01 OUTPUT TYPE 3= FSA( Fire System Annunciator). V-PLEX 0 01 ECP ADDRESS Cuando seleccionamos el tipo 1 debemos de dar la dirección de los dip switch que designamos 00 en el modulo de relevadores. 01 MODULE RELAY # Ingrese el número de relevador 01 – 04 del 0 modulo que va hacer activado. Security & Custom Electronics

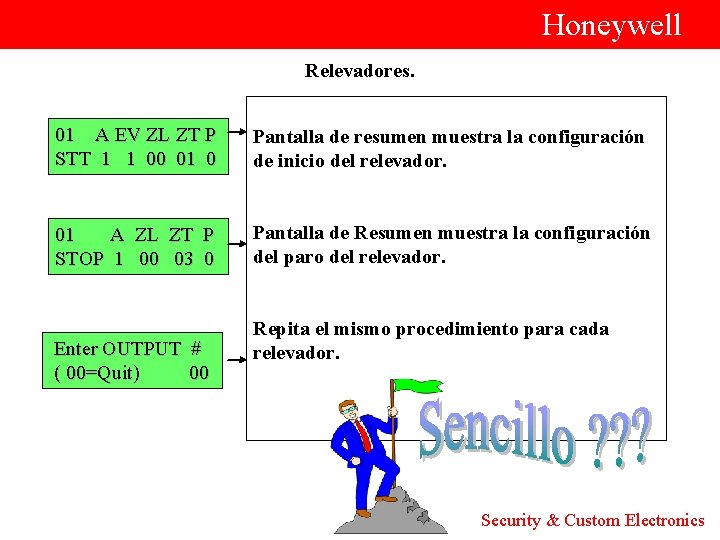

Honeywell Relevadores. 01 A EV ZL ZT P Pantalla de resumen muestra la configuración STT 1 1 00 01 0 de inicio del relevador. 01 A ZL ZT P Pantalla de Resumen muestra la configuración del paro del relevador. STOP 1 00 03 0 Repita el mismo procedimiento para cada Enter OUTPUT # relevador. ( 00=Quit) 00 Security & Custom Electronics

Honeywell PROGRAMACION DE LISTA DE ZONAS Para programar la lista de zonas para que puedan ser utilizadas en conjunto con la programación de relevadores, se procede con lo siguiente: Después de que se han programado los relevadores, el panel se dirigirá a la programación de la lista de zonas: Ingrese el numero de Enter Zn List ? lista de zonas 01 - 15 ( 00=Quit) 00 El Vista 128 cuenta con 15 listas de Zonas. Security & Custom Electronics

Honeywell Lista de Zonas. Ingresa las zonas de 1 en 1 seguido del * que 01 ADD ZONE # integraran esta lista de Zonas. ( 000=Quit) 000 Ej: 001 * 002 * 080 * 120 * 0 0 0 * Ingresa “ 0“ Para guardar los cambios en la 01 DEL Zn LIST ? lista de zonas, “ 1” para borrarla. 1= SI 0= NO 0 Ingrese 1 para borrar una o mas Zonas. En caso de Borrar mas de una zona ingrese las 01 DEL ZONES ? zonas seguido del *. 1=SI 0= No 0 Ej: 001 * 002* 120 * 000 * Security & Custom Electronics

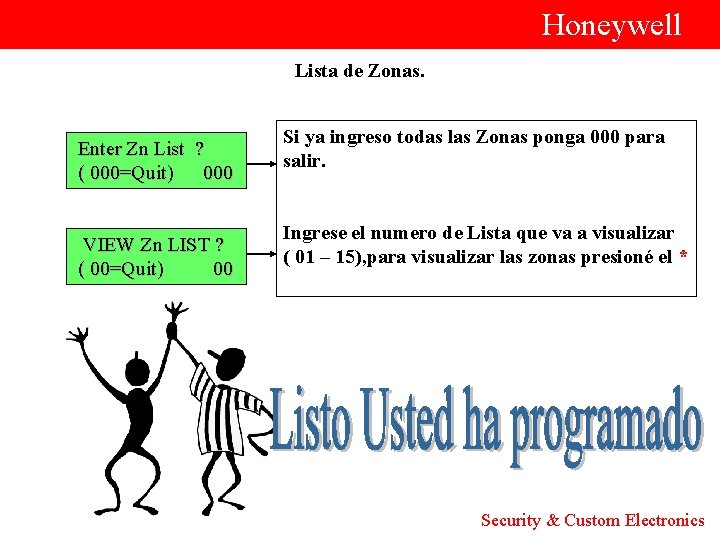

Honeywell Lista de Zonas. Si ya ingreso todas las Zonas ponga 000 para Enter Zn List ? salir. ( 000=Quit) 000 Ingrese el numero de Lista que va a visualizar VIEW Zn LIST ? ( 01 – 15), para visualizar las zonas presioné el * ( 00=Quit) 00 Security & Custom Electronics

Honeywell CARACTERISTICAS DE RELEVADORES. ACTIVACION VIA MANUAL - Código + # + 70. - Activar un relevador manualmente. - Vía Teclado o módulo VIP. - Remotamente o localmente. - Descripción por voz de los Relevadores. Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Calendarización PROGRAMACIÓN DE LA HORA Y FECHA Para programar la hora y fecha, presionamos nuestro CÓDIGO DE USUARIO + # 63 Donde aparecerá una pantalla que indica la hora y fecha del panel. Programar en hora militar y en tanto la fecha empezando por el mes/día/año. Time/Date THU 17: 25 PM 02/15/05 Security & Custom Electronics

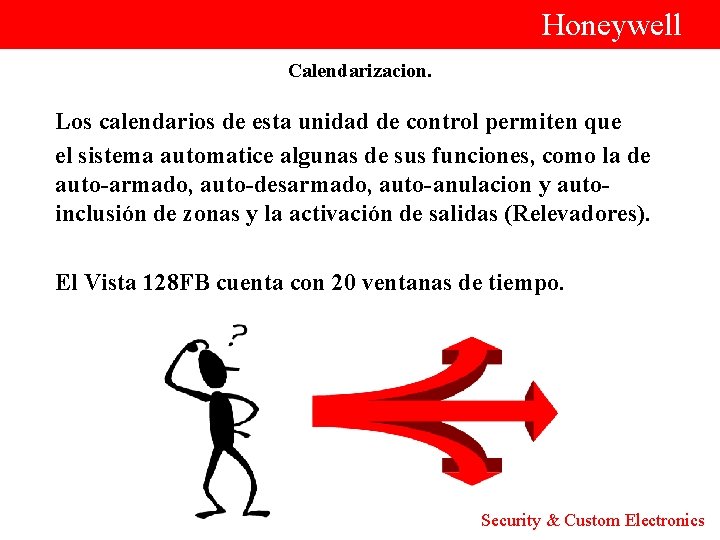

Honeywell Calendarizacion. Los calendarios de esta unidad de control permiten que el sistema automatice algunas de sus funciones, como la de auto-armado, auto-desarmado, auto-anulacion y autoinclusión de zonas y la activación de salidas (Relevadores). El Vista 128 FB cuenta con 20 ventanas de tiempo. Security & Custom Electronics

Honeywell Calendarizacion. El sistema utiliza las VENTANAS DE TIEMPO para definir calendarios de desconexión/conexión, calendarios de días festivos y calendarios temporales definidos por el usuario. Los eventos con calendarios pueden programarse usando los modos de menús de programación de fácil uso para el usuario (modos #80, #81 y #83). Estos menús le conducen a través de todas las opciones paso a paso. Security & Custom Electronics

Honeywell Calendarizacion. AUTO-ARMADO. El sistema puede armarse automáticamente (modo TOTAL) al final de una ventana de tiempo de cierre (armado) predeterminada, si no se ha armado el sistema manualmente. El auto-armado puede retardarse de tres maneras: usando el retardo de auto-armado, el aviso de auto-armado, o ampliando manualmente ventana de tiempo de armado con un comando de teclado. Security & Custom Electronics

Honeywell Calendarizacion. El RETARDO DE AUTO-ARMADO. facilita un retardo (tiempo de gracia) antes del Auto-armado. Empieza al final de la ventana de armado (cierre). El tiempo se programa en el campo específico de partición 2*05 en incrementos de 4 minutos, hasta 56 minutos. Al terminar este periodo de tiempo se inicia el aviso de autoarmado. Security & Custom Electronics

Honeywell Calendarizacion. El AVISO DE AUTOARMADO genera un sonido del zumbador de la consola para avisar al usuario de un armado inmediato. Puede programarse el aviso para que empiece desde 01 hasta 15 minutos antes del armado en el campo de programación específico 2*06. Durante este periodo de tiempo la consola emitirá un pitido cada 15 segundos y mostrará el mensaje "ALERTA AUTOARM*" ("AA" en consolas que no sean alfanuméricas). Puede silenciar los pitidos pulsando cualquier tecla de la consola-armado. Security & Custom Electronics

Honeywell Calendarizacion. AMPLIAR VENTANA. El usuario puede ampliar manualmente la ventana de tiempo de armado del sistema en 1 o 2 horas. Esto se realiza introduciendo un comando de consola (código de seguridad + #82), el cual, a continuación, pide al usuario que introduzca el tiempo de ampliación deseado de 1 o 2 horas. Esta característica es útil si un usuario debe permanecer en las oficinas más tarde de lo normal. Security & Custom Electronics

Honeywell Calendarizacion. AUTO-DESARMADO. El sistema puede desarmarse automáticamente al final de una ventana de tiempo predeterminada, si el sistema no se desarmo manualmente. El tiempo de desarmado puede retardarse utilizando la característica de retardo de auto-desarmado. Adicionalmente, el sistema puede restringir el desarmado a unas horas predeterminadas. Security & Custom Electronics

Honeywell Calendarizacion. RETARDO DE DESARMADO. Facilita un retardo antes del Auto-desarme. Este retardo se añade al final de la ventana de des-armado. El retardo se programa en incrementos de 4 minutos, hasta 56 minutos, en el campo de programación específico de partición 2*07. Security & Custom Electronics

Honeywell Calendarizacion. RESTRINGIR DE-ARMADO. Esta opción, programada en el campo específico 2*10, permite el desarmado por usuarios con nivel de operador sólo durante la ventana de tiempo de des-armado, la ventana de armado (por si el usuario necesita volver a entrar al local después del armado), o cuando el sistema está en alarma. Security & Custom Electronics

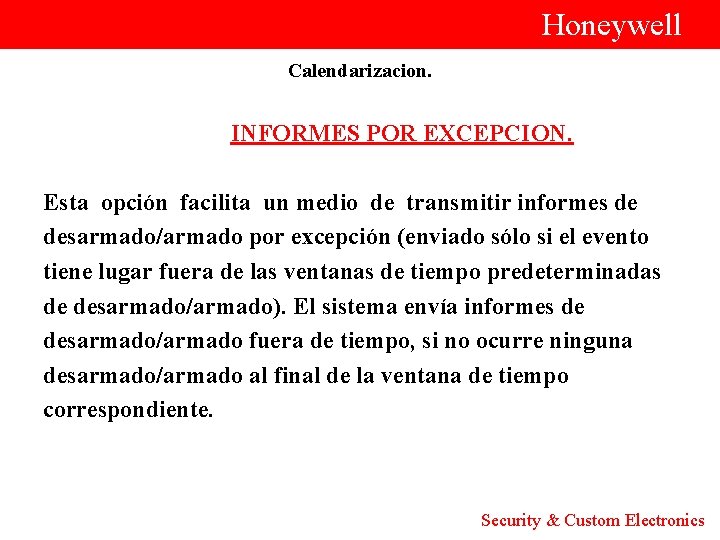

Honeywell Calendarizacion. INFORMES POR EXCEPCION. Esta opción facilita un medio de transmitir informes de desarmado/armado por excepción (enviado sólo si el evento tiene lugar fuera de las ventanas de tiempo predeterminadas de desarmado/armado). El sistema envía informes de desarmado/armado fuera de tiempo, si no ocurre ninguna desarmado/armado al final de la ventana de tiempo correspondiente. Security & Custom Electronics

Honeywell Calendarizacion. EVENTOS CONTROLADOS POR TIEMPO. Utilizando las ventanas de tiempo, el sistema puede activar y desactivar reléys y/o dispositivos de portadora de línea (X-10) automáticamente a horas específicas para encender o apagar luces u otros dispositivos. El sistema puede realizar las mismas acciones diariamente, o puede programarse para que ejecute una acción sólo una vez (es decir, encender las luces de la terraza este Miércoles a las 8: 00 pm). Security & Custom Electronics

Honeywell Calendarizacion. El sistema también facilita hasta 20 "temporizadores" disponibles para que el usuario pueda activar dispositivos de salida a horas y días prefijados. Security & Custom Electronics

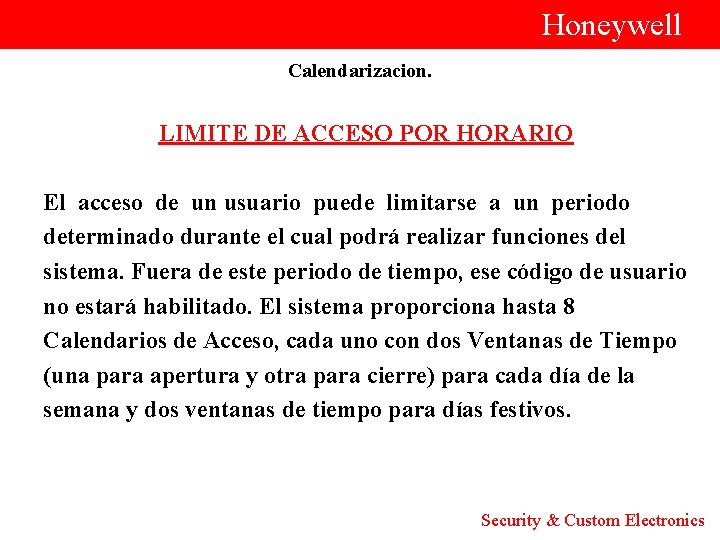

Honeywell Calendarizacion. LIMITE DE ACCESO POR HORARIO El acceso de un usuario puede limitarse a un periodo determinado durante el cual podrá realizar funciones del sistema. Fuera de este periodo de tiempo, ese código de usuario no estará habilitado. El sistema proporciona hasta 8 Calendarios de Acceso, cada uno con dos Ventanas de Tiempo (una para apertura y otra para cierre) para cada día de la semana y dos ventanas de tiempo para días festivos. Security & Custom Electronics

Honeywell Calendarizacion. Los calendarios de acceso se programan mediante el Modo Menú #80, y se habilitan para un usuario determinado cuando se añade dicho usuario al sistema. Si un usuario intenta manipular el sistema fuera del calendario, la consola alfanumérica mostrará el mensaje "Acceso Denegado. ". Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Ventanas de Tiempo. Para comprender la mecánica de las ventanas de tiempo y de los calendarios, tomemos el ejemplo de “JUANITO” que tiene una tienda y además tiene el siguiente horario de trabajo: Lunes a Jueves: Viernes Sábado Domingo Festivos 9 am a 6 pm 9 am a 9 pm 10 am a 4 pm Cerrado Security & Custom Electronics

Honeywell Ventanas de Tiempo. JUANITO” desea las siguientes ventanas de tiempo para que los empleados tengan tiempo de armar o desarmar el sistema: Lunes a Jueves: Apertura (desarmado) 8 am a 9 am Cierre (armado) 6 pm a 6: 30 pm Viernes Apertura (desarmado) 8 am a 9 am Cierre (armado) 9 pm a 9: 30 pm Sábado Apertura (desarmado) 9 am a 10 am Cierre (armado) 4 pm a 4: 30 pm Domingo y Festivos Cerrado Security & Custom Electronics

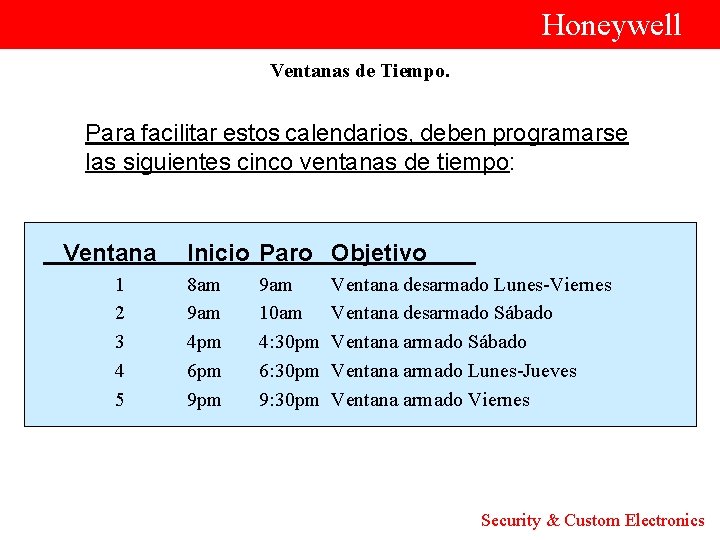

Honeywell Ventanas de Tiempo. Para facilitar estos calendarios, deben programarse las siguientes cinco ventanas de tiempo: Ventana 1 2 3 4 5 Inicio Paro Objetivo 8 am 9 am 4 pm 6 pm 9 pm 9 am Ventana desarmado Lunes-Viernes 10 am Ventana desarmado Sábado 4: 30 pm Ventana armado Sábado 6: 30 pm Ventana armado Lunes-Jueves 9: 30 pm Ventana armado Viernes Security & Custom Electronics

Honeywell Ventanas de Tiempo. Calendarización Para la programación de ventanas de tiempo es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: 5140 + # + 80 Seleccione 1 para programar ventanas de Time Windows ? tiempo. 1= SI 0= No 0 Seleccione la ventana de tiempo a programar. 01 – 20. El Panel Vista 128 FB cuenta con 20 Tme Window # ? Ventanas de Tiempo. 01– 20, 00= Quit 01 Security & Custom Electronics

Honeywell Ventanas de Tiempo. Ingrese la hora en formato Militar o de 12 horas según halla seleccionado en la casilla 00: 00 AM * 71, use el * para Avanzar. 01 TIME WINDOW 1 Al terminar automáticamente desplegara la siguiente ventana a programar utilice 00 para salir. Security & Custom Electronics

Honeywell Calendarizacion. CALENDARIOS DE ARMADO/DESARMADO (CIERRE/APERTURA). Los calendarios de Desarmado /Armado se controlan por uno de tres calendarios individuales. Cada calendario consiste de una ventana de tiempo para desarmado y otra ventana de tiempo para armado. Hay tres tipos de calendarios disponibles: Diario, Festivos, y Temporal. Security & Custom Electronics

Honeywell Calendarizacion. Security & Custom Electronics

Honeywell Colendarizacion. Calendarización Para la programación de Calendarios de Apertura y Cierre es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: 5140 + # + 80 Seleccione esta pantalla para programar O/C Schedules ? calendarios de Aperturas y Cierres, ingrese 1. 1= SI 0= No 0 Seleccione la partición a la cual se le aplicaran estos Calendarios, 01 – 08. Partition # ? 01– 08, 00= Quit 01 Security & Custom Electronics

Honeywell Calendarización. MON P 1 OP WIND. ? Seleccione la ventana de Desarmado (Apertura). 00: 00 00 para el día Lunes. Seleccione la ventana de Cierre ( Armado), para el día Lunes. 00: 00 00 MON P 1 CL WIND. ? Seleccione la ventana de Desarmado (Apertura), TUE P 1 OP WIND. ? Para el día Martes. 00: 00 00 Security & Custom Electronics

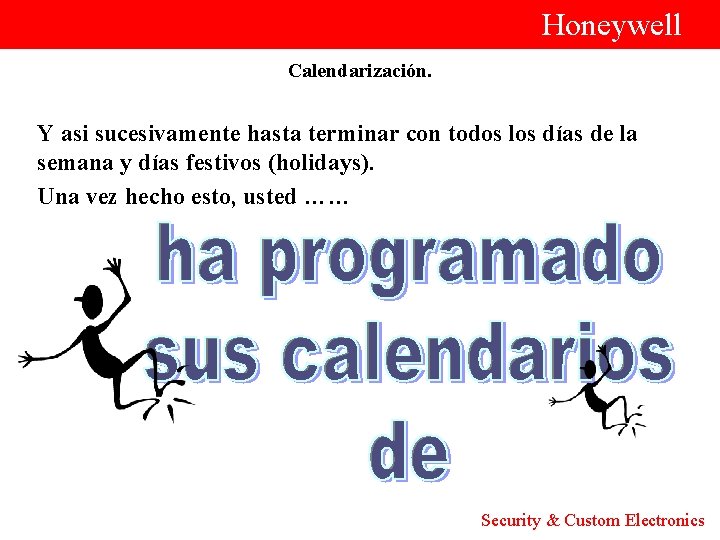

Honeywell Calendarización. Y asi sucesivamente hasta terminar con todos los días de la semana y días festivos (holidays). Una vez hecho esto, usted …… Security & Custom Electronics

Honeywell Calendarización Para la programación de Días Festivos ( Hollidays), es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: 5140 + # + 80 Seleccione esta pantalla para la programación de días Festivos, ingrese 1 Holidays ? 1= SI 0= NO 0 Seleccione el número de día Festivo a programar. 01 – 16. HOLIDAY # El Panel Vista 128 FB cuenta con 16 Dias 01– 16, 00=QUIT 01 Festivos ( HOLIDAYS). Ingrese la Fecha iniciando por el Mes / Día. 00/00 01 ENTER DATE Security & Custom Electronics

Honeywell Calendarización. Seleccione la partición a la cual le va aplicar el PART 1 2 3 4 5 6 7 8 día Festivo, 1 – 8 o 0 todos. HIT 0 -8 X X Security & Custom Electronics

Honeywell Calendarización. EVENTOS CONTROLADOS POR TIEMPO Estos son los calendarios utilizados para activar salidas, anular zonas, etc. Basado en un calendario de horas. Existen 20 de estos eventos que pueden programarse en el sistema, cada evento es controlado por las ventanas de tiempo anteriormente definidas. Las acciones que pueden ser programadas para que se activen automáticamente a las horas establecidas son comandos de reléys, comandos de armado/desarmado y de anulación de zonas, y condiciones de acceso de desarmado/armado (apertura/cierre). Security & Custom Electronics

Honeywell Calendarizacion. Ahora, “JUANITO”, conociendo esta nueva caractéristica que tiene el panel, desea programar que cuando cierre su tienda, se prendan las luces durante un tiempo 7: 00 PM hasta las 7: 00 AM (durante la noche), y que el aire acondicionado se encienda de 6: 00 AM a 9: 00 PM (durante el día) para encontrar fresca su tienda cuando llegue. Para esto, necesitamos crear otras dos ventanas de tiempo: Ventana 6 7 Inicio Paro 7 pm 6 am Objetivo 7 am Ventana activación de luces (noche) 9 pm Ventana activación aire acond. (día) Security & Custom Electronics

Honeywell Calendarización Para la programación de Eventos Controlados por Tiempo es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: 5140 + # + 80 Seleccione esta pantalla para la programación Timed Events ? de Eventos Controlados por Tiempo, ingrese 1 1= SI 0= NO 0 Seleccione el numero de evento a programar. 01 – 20. TIMED EVENT # ? El Panel Vista 128 FB cuenta con 20 Eventos 01– 20, 00=QUIT 01 Controlados por Tiempo. Ingrese la acción del Relevador de acuerdo a la RELAY ON 01 siguiente Tabla. 01 Action ? Security & Custom Electronics

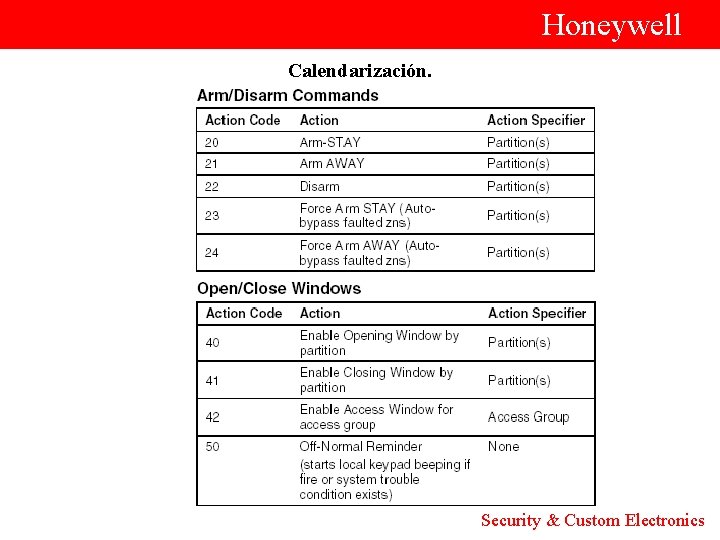

Honeywell Calendarización. Security & Custom Electronics

Honeywell Calendarización. Seleccione el numero de relevador a ser programado 01 – 96. ZN 601 01 RELAY # ? Seleccione la ventana de tiempo que activara el 01 TIME Window ? Relevador y lo desactivara. 00: 00 01 01 – 20. Cuando requiere que se active el relevador, de Acuerdo a la siguiente tabla. START OF WINDOW 1 01 ACTIVE TIME ? Security & Custom Electronics

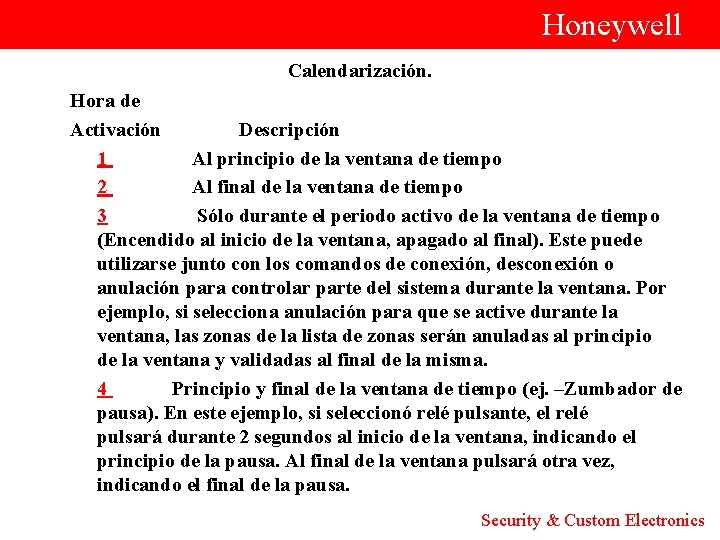

Honeywell Calendarización. Hora de Activación Descripción 1 Al principio de la ventana de tiempo 2 Al final de la ventana de tiempo 3 Sólo durante el periodo activo de la ventana de tiempo (Encendido al inicio de la ventana, apagado al final). Este puede utilizarse junto con los comandos de conexión, desconexión o anulación para controlar parte del sistema durante la ventana. Por ejemplo, si selecciona anulación para que se active durante la ventana, las zonas de la lista de zonas serán anuladas al principio de la ventana y validadas al final de la misma. 4 Principio y final de la ventana de tiempo (ej. –Zumbador de pausa). En este ejemplo, si seleccionó relé pulsante, el relé pulsará durante 2 segundos al inicio de la ventana, indicando el principio de la pausa. Al final de la ventana pulsará otra vez, indicando el final de la pausa. Security & Custom Electronics

Honeywell Calendarizacion. Seleccione el día en el cual se deberá activar el relevador, 1= Lunes, 2= Martes, ETC, 0= Todos HIT 0 -8 x los días. DAYS ? MTWTFSSH Security & Custom Electronics

Honeywell Calendarizacion. Control de Acceso por Horas La restricción de acceso es la manera mediante la cual se delimita la operación de un código de acceso de usuario a un periodo de tiempo determinado. El sistema facilita 8 Calendarios de Acceso, cada uno de los cuales consiste en dos ventanas de tiempo para cada día de la semana y dos ventanas de tiempo para los días festivos (normalmente una para una ventana de tiempo de desarmado (apertura) y la segunda para una ventana de tiempo de armado (cierre) Si ha programado un Calendario de Acceso, entonces al añadir un usuario al sistema, que tenga que seguir ese calendario, debe asignarle un Grupo de Acceso del mismo número (1 -8). Si no se aplican las restricciones, introduzca 0. Security & Custom Electronics

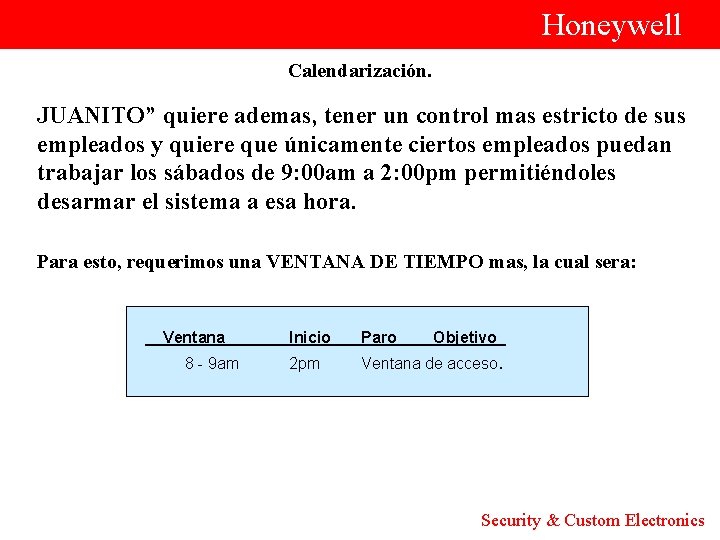

Honeywell Calendarización. JUANITO” quiere ademas, tener un control mas estricto de sus empleados y quiere que únicamente ciertos empleados puedan trabajar los sábados de 9: 00 am a 2: 00 pm permitiéndoles desarmar el sistema a esa hora. Para esto, requerimos una VENTANA DE TIEMPO mas, la cual sera: Ventana 8 - 9 am Inicio Paro Objetivo 2 pm Ventana de acceso. Security & Custom Electronics

Honeywell Calendarización Para la programación de Control de Acceso es muy sencillo, fuera de programación ingresamos código de instalador + # 80. Ej: 5140 + # + 80 Seleccione esta pantalla para la programación de Accesos Calendarizado, ingrese 1. 1= SI 0= NO 0 Access Sched ? Seleccione el Calendario de acceso a programar. 01 – 08. El Panel Vista 128 FB cuenta con 08 Accesos ACCES SCHED # ? Calendarizado. 01– 08, 00=QUIT 01 Ingrese la primera venta de tiempo 01 – 20. (ventana de acceso Denegado), para el día Lunes. MON A 1 WINDOW 1 ? 00: 00 00 Security & Custom Electronics

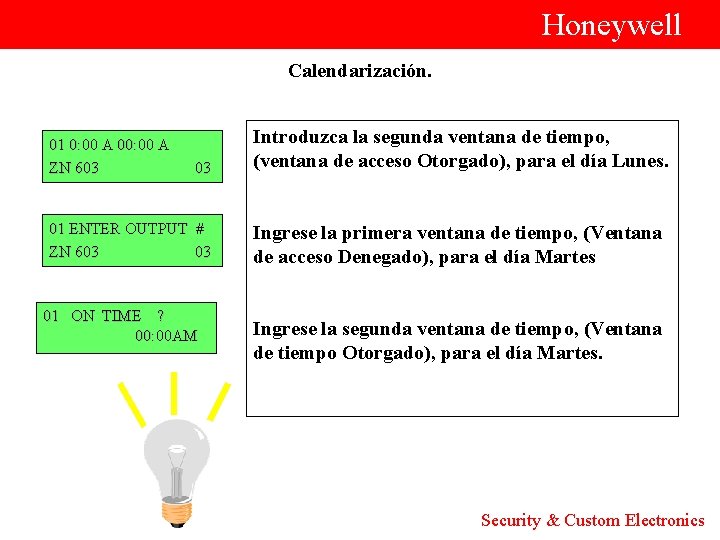

Honeywell Calendarización. Introduzca la segunda ventana de tiempo, MON A 1 WINDOW 1 ? (ventana de acceso Otorgado), para el día Lunes. 00: 00 00 TUE A 1 WINDOW 1 ? Ingrese la primera ventana de tiempo, (Ventana 00: 00 00 de acceso Denegado), para el día Martes TUE A 1 WINDOW 1 ? Ingrese la segunda ventana de tiempo, (Ventana 00: 00 00 de tiempo Otorgado), para el día Martes. Security & Custom Electronics

Honeywell Calendarización. UNA VEZ QUE HAYA COMPLETADO TODOS LOS DIAS Y DÍAS FESTIVOS, “JUANITO” PUEDE GOZAR DE LOS PRIVILEGIOS QUE DIO A SUS EMPLEADOS. Security & Custom Electronics

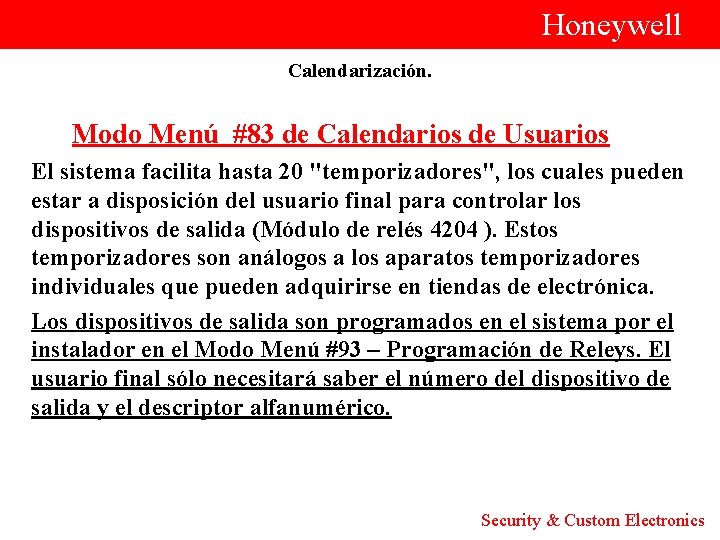

Honeywell Calendarización. Modo Menú #83 de Calendarios de Usuarios El sistema facilita hasta 20 "temporizadores", los cuales pueden estar a disposición del usuario final para controlar los dispositivos de salida (Módulo de relés 4204 ). Estos temporizadores son análogos a los aparatos temporizadores individuales que pueden adquirirse en tiendas de electrónica. Los dispositivos de salida son programados en el sistema por el instalador en el Modo Menú #93 – Programación de Releys. El usuario final sólo necesitará saber el número del dispositivo de salida y el descriptor alfanumérico. Security & Custom Electronics

Honeywell Calendarización. El instalador puede establecer en el Modo Menú #93 de Programación de Relés que algunos relés sean "restringidos". Estos relés no podrán ser controlados por el usuario final (impide que el usuario final controle puertas, bombas, etc. ) Para acceder a este modo, el usuario debe introducir el [Código de Seguridad] + # + 83. Seleccione el Numero de salida a programar, Output Timer # ? 01 – 20, 00= Quit 00 El Vista 128 FB Cuenta con 20 Salidas (Relevadores que pueden ser programadas por el usuario final. ) Security & Custom Electronics

Honeywell Calendarización. Introduzca la segunda ventana de tiempo, 01 0: 00 A 00: 00 A (ventana de acceso Otorgado), para el día Lunes. ZN 603 01 ENTER OUTPUT # Ingrese la primera ventana de tiempo, (Ventana ZN 603 de acceso Denegado), para el día Martes 01 ON TIME ? 00: 00 AM Ingrese la segunda ventana de tiempo, (Ventana de tiempo Otorgado), para el día Martes. Security & Custom Electronics

Honeywell Calendarización. Introduzca la segunda ventana de tiempo, 01 OFF TIME ? (ventana de acceso Otorgado), para el día Lunes. 00: 00 AM 01 DAYS ? MTWTFSS HIT 0 - 7 X X 1 2 Ingrese la primera ventana de tiempo, (Ventana de acceso Denegado), para el día Martes Ingrese la segunda ventana de tiempo, (Ventana PERMANENT ? de tiempo Otorgado), para el día Martes. 1= SI 0= NO Security & Custom Electronics

Honeywell Calendarización. ALGUNAS PREGUNTAS DE PROGRAMACION REFERENTES A CALENDARIZACION: Campos de todo el sistema: 1*74 -1*75 2*01 -2*02 2*11 Valores del Limite del Relé Opciones Hora Verano/Invierno Autorización de Desconexión fuera de la ventana si ocurre una alarma Campos específicos de particion: 1*76 2*05 2*06 2*07 2*08 2*09 2*10 Relé de control de acceso para esta partición Retardo de Auto-Conexión Tiempo de aviso de Auto-Conexión Retardo de Auto-Desconexión Habilitar conexión forzada Informes desconexión/conexión por excepción Autorización de desconexión sólo en las ventanas Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Operación del Sistema. • 512 EVENTOS • CATEGORIAS –ALARMAS –PRUEBAS –BYPASSES –ABIERTOS/CERRADOS –SISTEMA • DESPLEGABLE EN EL TECLADO • IMPRESO EN IMPRESORA SERIAL Security & Custom Electronics

Honeywell Operación del Sistema. • 1*70 TIPOS DE BITACORA (1=HABILITADO) • 1*71 12/24 HR. FORMATO (0=12 HR. ) • 1*72 IMPRESORA DE BITACORA DE EVENTOS (1=HABILITADO) • 1*73 VELOCIDAD DE IMPRESORA (0=1200) Security & Custom Electronics

Honeywell Operación del Sistema. • Se requiere módulo serial 4100 sm para impresora • 8 bits de datos, no paridad, 1 bit de parada • La Longitud del cable debe ser menor a 50 ft. Security & Custom Electronics

Honeywell Buffer Para Ingresar al Buffer de Eventos es muy sencillo, fuera de programación ingresamos código de instalador + # 60. Modo de Display o, # 61 Modo de Impresora. Ej: 5140 + # + 60 Modo de Teclado. 5140 + # + 61 Modo de Impresora. ENTER 0=RECENT 1= COMPLETE DUMP Security & Custom Electronics

Honeywell BUFFER SCAN LOG BY PART ALARM EVENT LOG TYPE CCC UUU 0= NO 1– 8=PART # CHECK EVENT LOG TYPE CCC UUU SYSTM EVENT LOG TYPE CCC UUU OP/CL EVENT LOG TYPE CCC UUU BYPAS EVENT LOG TYPE CCC UUU ALL EVENT LOG TYPE CCC UUU TEST EVENT LOG TYPE CCC UUU P 1 01/01 12: 00 PM BURGLARY 001 3= Siguiente. 1= Previo. 8= Seleccionar 1= Previo. 3= Siguiente. *= Salir. Security & Custom Electronics

Honeywell Security & Custom Electronics

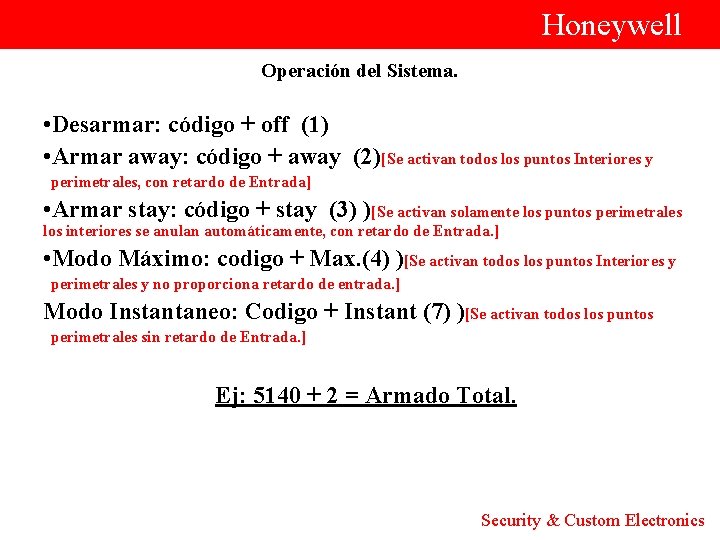

Honeywell Operación del Sistema. • Desarmar: código + off (1) • Armar away: código + away (2)[Se activan todos los puntos Interiores y perimetrales, con retardo de Entrada] • Armar stay: código + stay (3) )[Se activan solamente los puntos perimetrales los interiores se anulan automáticamente, con retardo de Entrada. ] • Modo Máximo: codigo + Max. (4) )[Se activan todos los puntos Interiores y perimetrales y no proporciona retardo de entrada. ] Modo Instantaneo: Codigo + Instant (7) )[Se activan todos los puntos perimetrales sin retardo de Entrada. ] Ej: 5140 + 2 = Armado Total. Security & Custom Electronics

Honeywell Operación del Sistema. Modo de Campana Código + Chime (Tecla “ 9” ) para hablitar y deshabilitar Anular Zona Codigo+Bypass(6)+# Zona (XX) Restablecer Zona La misma operación o: Codigo+off(1) Security & Custom Electronics

Honeywell Operación del Sistema. Agregar un código de Usuario. Para agregar un código de usuario es muy sencillo, solo ingresamos la secuencia siguiente, el mismo display nos llevara de la mano. CODIGO DE INSTALADOR + 8 + NUEVO USUARIO (002 - 150) + CODIGO Ej: 5140 + 8 + 00 2 + 1 2 3 4. Add New User ? 0 = No , 1 = SI Security & Custom Electronics

Honeywell Operación del Sistema. User Number = 004 Enter Auth. Level Ingrese el número Open/Close Rep. ? Seleccione si este 0 = NO, 1 = SI cierres. de usuario a dar de alta. usuario Reportará aperturas y RF Button ? Seleccione si el usuario 0= NO , 1= SI ínalambrica (RF) tendrá alguna llave Security & Custom Electronics

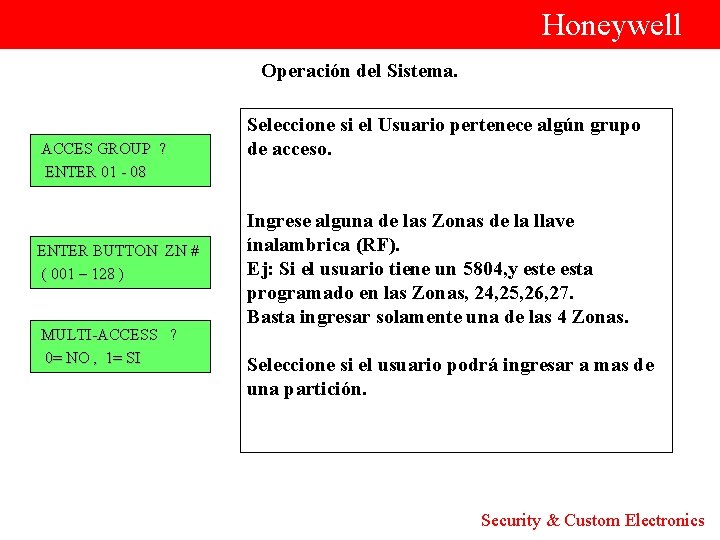

Honeywell Operación del Sistema. Seleccione si el Usuario pertenece algún grupo ACCES GROUP ? de acceso. ENTER 01 - 08 Ingrese alguna de las Zonas de la llave ínalambrica (RF). ENTER BUTTON ZN # Ej: Si el usuario tiene un 5804, y este esta ( 001 – 128 ) programado en las Zonas, 24, 25, 26, 27. Basta ingresar solamente una de las 4 Zonas. MULTI-ACCESS ? 0= NO , 1= SI Seleccione si el usuario podrá ingresar a mas de una partición. Security & Custom Electronics

Honeywell Operación del Sistema. GLOBAL ARM ? Seleccione si el usuario, 0= NO , 1= SI podrá armar mas de una partición vía armado Global. PART. 2 SHOP. ? 0= NO , 1= SI PART. 1 A 0* WHSE USER 03 AUTH= 3 G Seleccione, si el usuario tendrá acceso a la partición mostrada, si tuviese acceso el sistema pedirá nivel de autoridad, y reporte de aperturas y cierres. Al final desplegara el Status de cómo queda configurado el código del Usuario seleccionado. Security & Custom Electronics

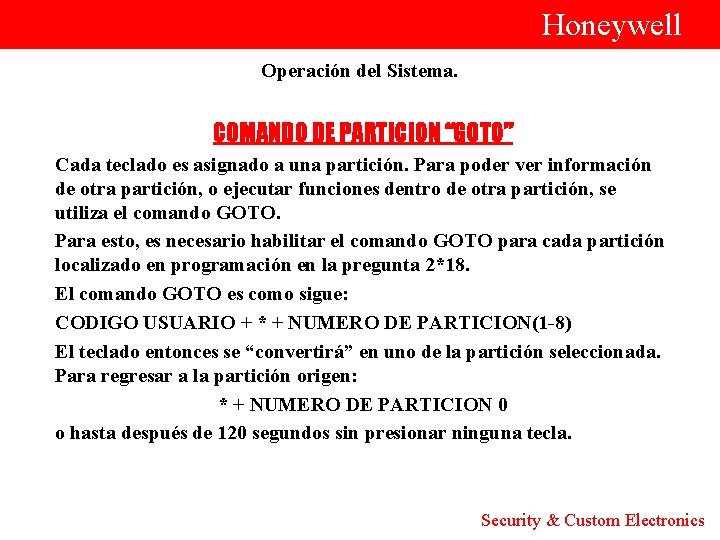

Honeywell Operación del Sistema. COMANDO DE PARTICION “GOTO” Cada teclado es asignado a una partición. Para poder ver información de otra partición, o ejecutar funciones dentro de otra partición, se utiliza el comando GOTO. Para esto, es necesario habilitar el comando GOTO para cada partición localizado en programación en la pregunta 2*18. El comando GOTO es como sigue: CODIGO USUARIO + * + NUMERO DE PARTICION(1 -8) El teclado entonces se “convertirá” en uno de la partición seleccionada. Para regresar a la partición origen: * + NUMERO DE PARTICION 0 o hasta después de 120 segundos sin presionar ninguna tecla. Security & Custom Electronics

Honeywell Security & Custom Electronics

Honeywell Sumario. Usted debe saber : -Palabras Personalizadas. -Programación de Relevadores. -Calendarización. -Ventanas de tiempo. -Lista de Zonas. -Prueba & Operación del Sistema. -Agregar un Usuario. Security & Custom Electronics
