Hogyan tervezzünk A+ - os tanúsítvánnyal rendelkező házat? Dr. Magyar Zoltán PTE PMMK Épületgépészeti Tanszék zmagyar@invitel. hu 2020. 11. 05. 2008. április 4.

Tartalom § Bevezetés § Belső környezet követelményrendszere (Komfortelmélet) § SOLANOVA projekt (Dr. Osztroluczky Miklós) 2020. 11. 05.

EU direktívák és hozzá kapcsolódó hazai rendeletek § Ecodesign of Energy Using Products Directive 2005/32/EC § EPBD - Épületenergetikai direktíva 91/2002 EC § 7/2006 TNM. rendelet - szabályozás, számítás § 176/2008 Korm. rendelet - tanúsítás § 264/2008 Korm. rendelet – felülvizsgálat § 277/2008 Korm. rendelet - nyilvántartás 2020. 11. 05.

Jelentős energia-megtakarítást eredményező intézkedések Költséghatékony módon elérhető maximális megtakarítás (EU) l l Lakóépületeknél: 27% Középületekben: 30% 41 % épület 28 % ipar 31 % közl. 41 % 28 % 31 % 2020. 11. 05.

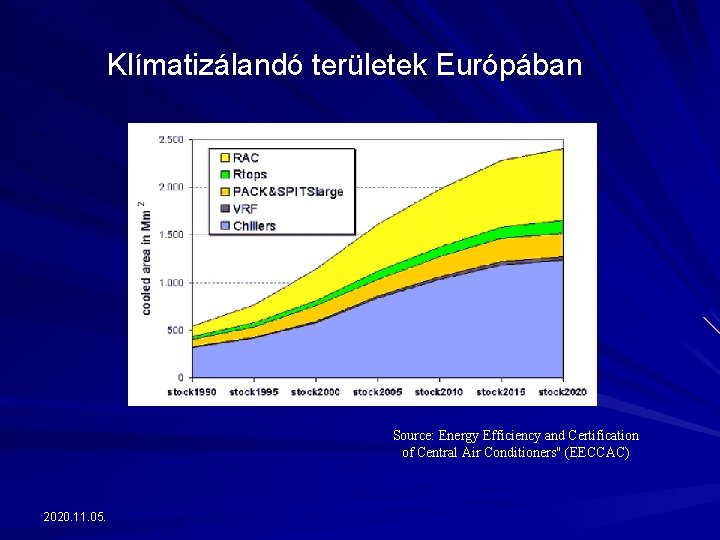

Klímatizálandó területek Európában Source: Energy Efficiency and Certification of Central Air Conditioners" (EECCAC) 2020. 11. 05.

2002/91 EC Direktíva Cél: az energia felhasználás és a szén -dioxid kibocsátás csökkentése – – 2020. 11. 05. Számítási módszer kidolgozása Minimum követelmények alkalmazása Az épületek energetikai tanúsítása Épületek kazánjainak és légkondicionáló rendszereinek rendszeres felülvizsgálata, továbbá a 15 évnél régebbi kazánnal kialakított fűtési rendszerek ellenőrzése

2002/91 EC direktíva A Direktíva csak a célkitűzéseket és az általános követelményeket fogalmazza meg, a részletek kidolgozását a tagállamoknak maguknak kell elvégezniük. 2020. 11. 05.

MSZ CR 1752: 2000 Épületek szellőztetése – Belső környezeti követelmények Belső környezeti kategóriák o o o 2020. 11. 05. A magas fokú elvárás B közepes szintű elvárás C alacsony szintű elvárás

A belső környezet tervezési kritériuma MSZ CR 1752 (2000) 2020. 11. 05.

CEN szabvány csomag kidolgozása 2020. 11. 05.

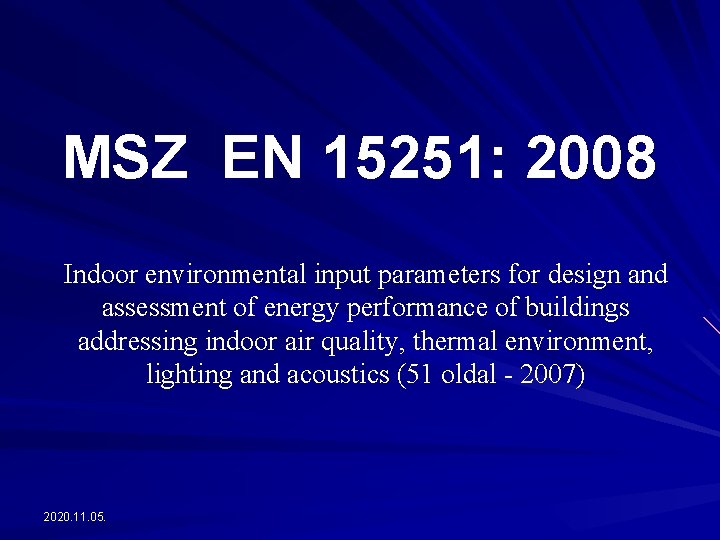

MSZ EN 15251: 2008 Indoor environmental input parameters for design and assessment of energy performance of buildings addressing indoor air quality, thermal environment, lighting and acoustics (51 oldal - 2007) 2020. 11. 05.

A belső környezet tényezői (MSZ EN 15251) • • 2020. 11. 05. Hőtechnikai környezet Levegőminőség Akusztika Világítás

Hőkörnyezet A hőkörnyezet a környezetnek azt a tulajdonságát jelenti, amely befolyásolja az emberi test és a környezet közötti hőcserét. . Követelmények: • általános hőkomfort PMV-PPD (EN ISO 7730) • operatív hőmérséklet • helyi hőkomfort (felületi hőmérséklet, függőleges levegő-hőmérséklet különbség, sugárzási hőmérséklet aszimmetria, huzat) 2020. 11. 05.

Operatív hőmérséklet A várhatóan elégedetlenek százalékos aránya az operatív hőmérséklet függvényében ülő személyekre (1, 2 met), akik tipikus ruházatot viselnek (1, 0 clo). 2020. 11. 05.

Sugárzási hőmérséklet aszimmetria A várhatóan elégedetlen ülő személyek számának és a sugárzási aszimmetriának a kapcsolata 2020. 11. 05.

Épületek kategóriákba sorolása I. II. magas szintű elvárások (pl. kórházak) normál szintű elvárások (pl. új és felújítandó épületeknél) III. Mérsékelt szintű elvárások (pl. meglévő épületeknél) IV. Az előző három kategórián kívül eső épületek (pl. idény jellegű használat) 2020. 11. 05.

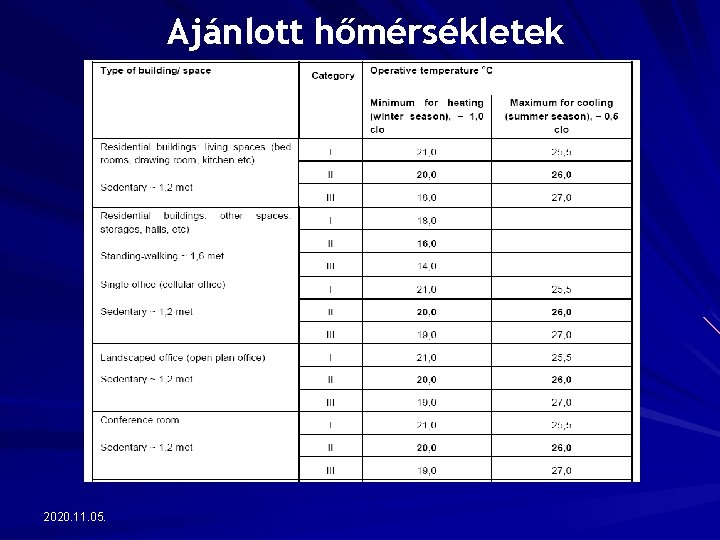

Ajánlott hőmérsékletek 2020. 11. 05.

Megengedett hőm. ingadozás 2020. 11. 05.

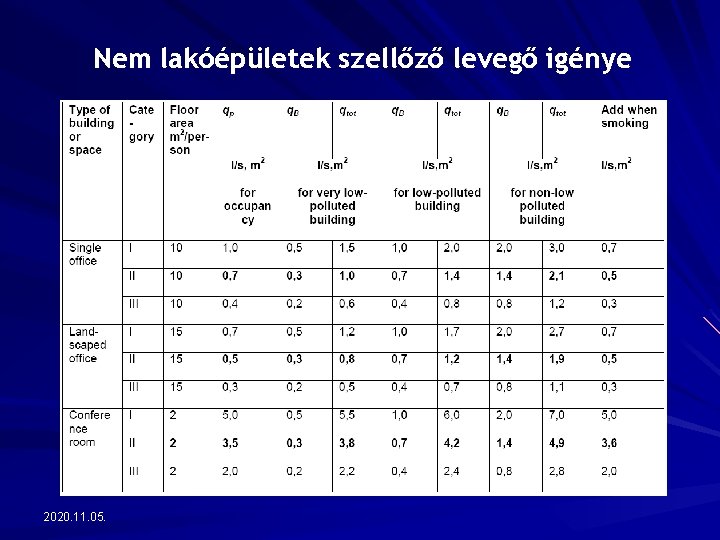

Nem lakóépületek szellőző levegő igénye 2020. 11. 05.

Lakóépületek szellőző levegő igénye 2020. 11. 05.

Páratartalom ajánlott értékei 2020. 11. 05.

Akusztikai követelmények 2020. 11. 05.

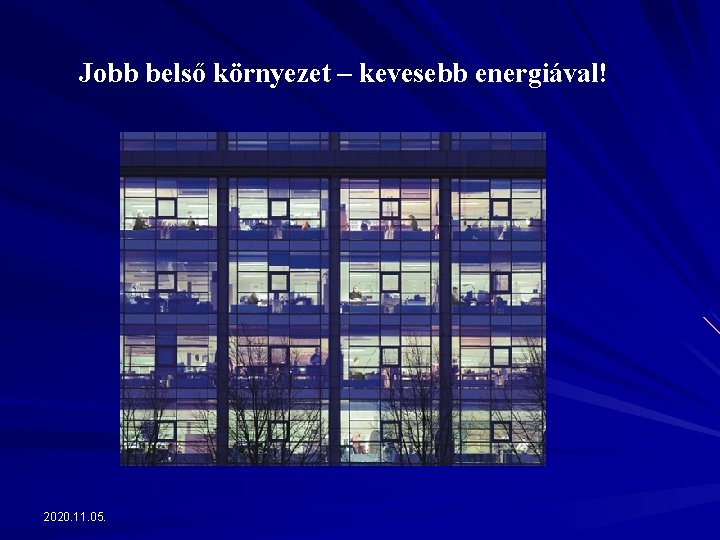

Jobb belső környezet – kevesebb energiával! 2020. 11. 05.

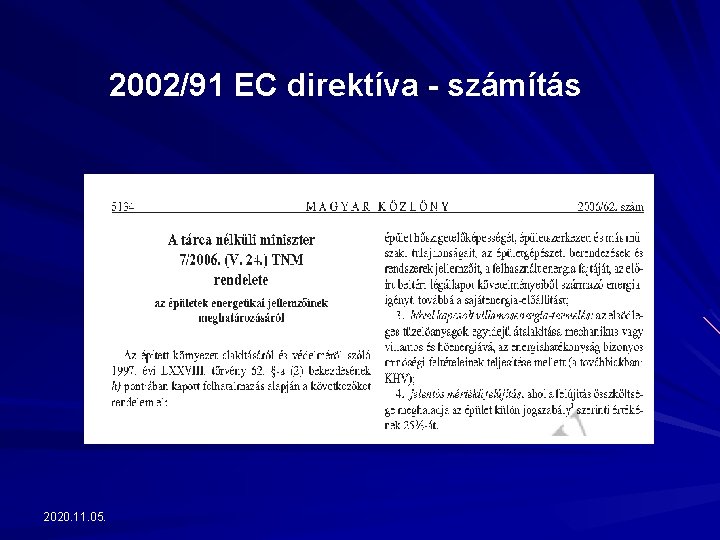

2002/91 EC direktíva - számítás 2020. 11. 05.

A szabályozás szintjei Épület és „gépészet” 2006. 09. 01. -től Épület TNM 1991 Fajlagos fogyasztás Térelhatárolás 1985 kfal, ktető, kablak, kátlag Térelhatároló elemek Passzív szolár Fajlagos hőveszteségtényező Hőtárolás Összesített energetikai mutató 1979 kfal, ktető, kablak 2020. 11. 05. U Hasznosítási fok

7/2006 TNM. rendelet - szabályozás, számítás 2020. 11. 05.

2002/91 EC direktíva - tanúsítás 2020. 11. 05.

176/2008 Korm. rendelet - tanúsítás 2020. 11. 05.

SOLANOVA + A Panelos lakóépület energiatudatos felújítása (dr. Osztroluczky Miklós) 2020. 11. 05.

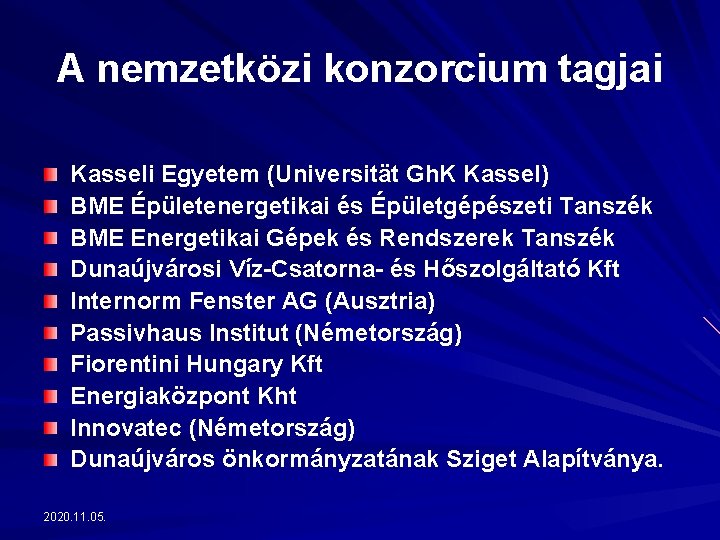

A nemzetközi konzorcium tagjai Kasseli Egyetem (Universität Gh. K Kassel) BME Épületenergetikai és Épületgépészeti Tanszék BME Energetikai Gépek és Rendszerek Tanszék Dunaújvárosi Víz-Csatorna- és Hőszolgáltató Kft Internorm Fenster AG (Ausztria) Passivhaus Institut (Németország) Fiorentini Hungary Kft Energiaközpont Kht Innovatec (Németország) Dunaújváros önkormányzatának Sziget Alapítványa. 2020. 11. 05.

2020. 11. 05.

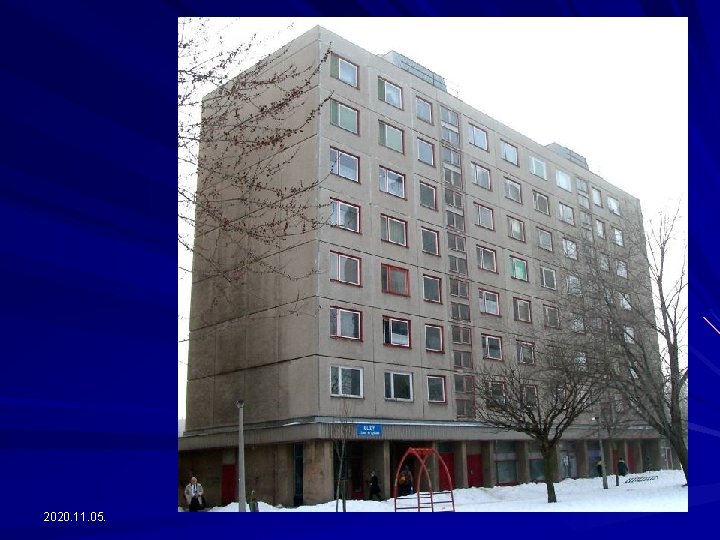

HELYSZÍN, ÉPÜLET Dunaújváros, Lajos Király út 10 -12 Pincszint: tárolók, gépészet Földszint: üzletek, szolgáltató egységek I-VII. emelet: 42 lakás Alapterület: 38, 85 x 11, 25 méter Épületmagasság: 23, 03 méter 2020. 11. 05.

CÉLOK • A panelos lakóépület „alacsony energiafelhasználású” (<50 k. Wh/m 2, év) épületté való átalakítása • A téli-nyári hőkomfort javítása • Referencia teremtése az országos szintű panelfelújítási program számára a lehető legkorszerűbb megoldások bemutatásával • Az energetikai és környezetvédelmi szempontból optimális felújítási szint alkalmazása • A fűtési energiafelhasználás és a fűtési díj csökkentése 2020. 11. 05.

Külső fal: Um = 1, 80 W/m 2 K 2020. 11. 05.

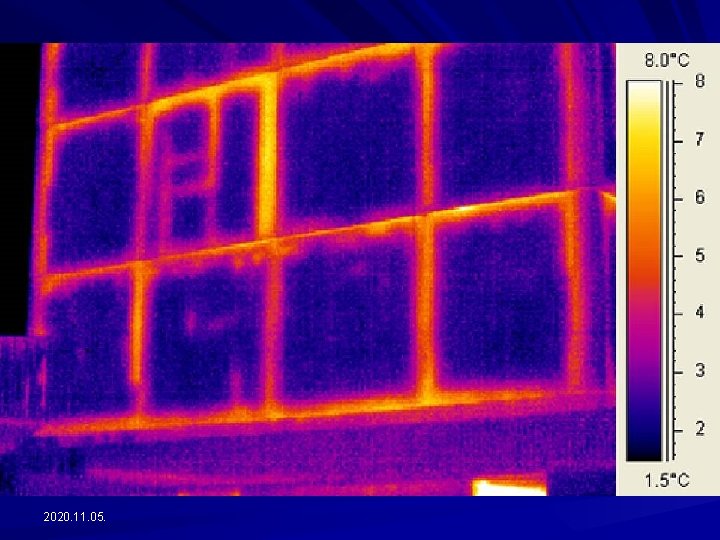

2020. 11. 05.

KÜLSŐ FALAK STO színvakolat STO üvegszöveg erősítésű alapvakolat AUSTROTHERM AT-H 80 hőszigetelés ragasztással és mechanikai rögzítéssel (v = 160 mm) Vasbeton falpanelek, csatlakozási hézagok PUR-habbal kitöltve Felületképzés (csempézés, tapéta) 2020. 11. 05. Um = 0, 20 W/m 2 K

2020. 11. 05.

2020. 11. 05.

2020. 11. 05.

2020. 11. 05.

2020. 11. 05.

A B A INTERNORM COMPACT+ Um = 1, 3 -1, 4 W/m 2 K 2020. 11. 05. ABLAKOK I-VII. EMELET INTERNORM DIMENSION 4 CR Um = 1, 0 W/m 2 K B

2020. 11. 05.

NAPKOLLEKTOR-ELŐTETŐ NAPLOPÓ Kft 2020. 11. 05.

2020. 11. 05.

Lapostető: Um = 0, 70 W/m 2 K 2020. 11. 05.

2008. 10. 13. 2020. 11. 05.

2020. 11. 05.

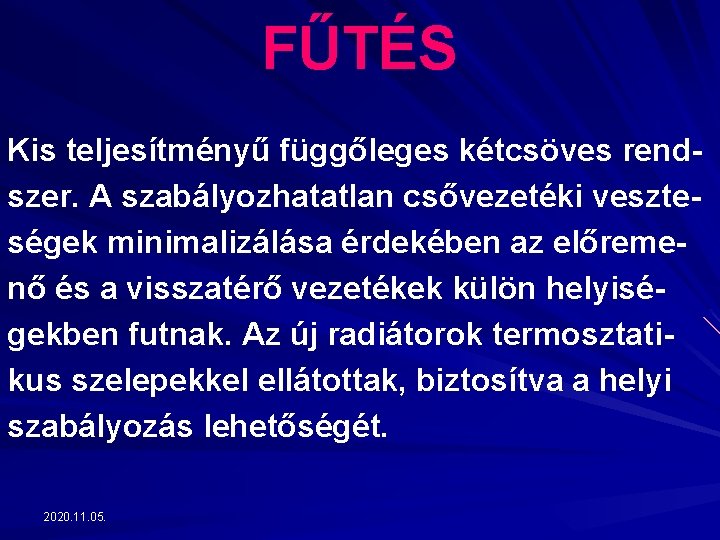

FŰTÉS Kis teljesítményű függőleges kétcsöves rendszer. A szabályozhatatlan csővezetéki veszteségek minimalizálása érdekében az előremenő és a visszatérő vezetékek külön helyiségekben futnak. Az új radiátorok termosztatikus szelepekkel ellátottak, biztosítva a helyi szabályozás lehetőségét. 2020. 11. 05.

SZELLŐZÉS PAUL COMPACT kiegyenlített hővisszanyerős szellőző rendszer, laboratóriumi hatásfoka 90 % feletti. Lakásonkénti egységekből áll. Ezek a konyhák mennyezete alatt elhelyezett egységek, a légcsatornák az előszobában és a vizesblokkokben jelennek meg. 2020. 11. 05.

2020. 11. 05.

2020. 11. 05.

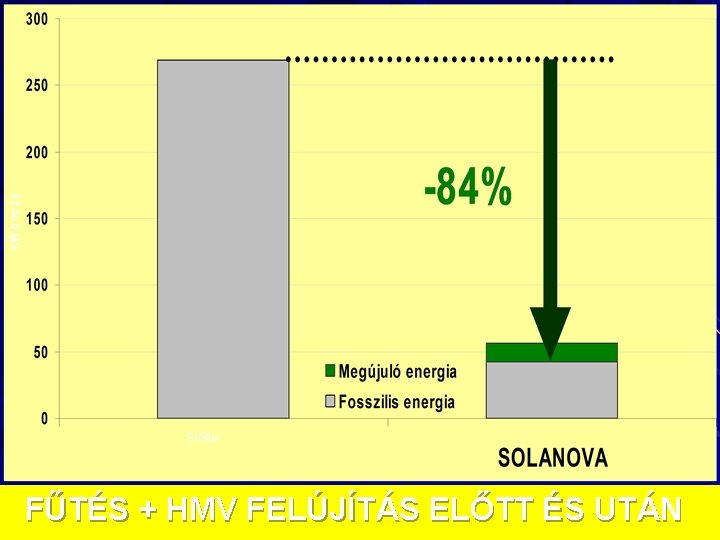

Előtte FŰTÉS + HMV FELÚJÍTÁS ELŐTT ÉS UTÁN 2020. 11. 05.

2020. 11. 05.

HŐMÉRSÉKLETEK NYÁRON 2020. 11. 05.

Összefoglalás § Épületenergetikai direktíva – célkitűzés § Belső környezet követelményrendszere, komfortelmélet § 7/2006 TNM rendelet – számítás, szabályozás § 168/2008 Korm. rendelet – tanúsítás § SOLANOVA projekt 2020. 11. 05.

Köszönöm a figyelmet! Dr. Magyar Zoltán zmagyar@invitel. hu zmagyar@pmmk. pte. hu 2020. 11. 05. 2008. április 4.
