Hoe weet een GPS waar hij is En

Hoe weet een GPS waar hij is En andere weetjes http: //timeandnavigation. si. edu/satellitenavigation

Inleiding Hier zijn we (zeker weten) Wat is GPS voor de doorsnee gebruiker De aanduiding van een icoontje op een kaart met de juiste positie waar we ons bevinden. Hoe dat icoontje weet waar het moet staan ? ? ? (iets met satellieten of zo…. en een computer denk ik, want De computer heeft het berekend…. ) De complexe weg die op dat moment al is afgelegd, het aantal mensen dat 24 h op 24 h er aan werkt om de benodigde satellieten op koers te houden enz. om dat ene punt te bepalen, dat is de technische kant van het verhaal. Het verhaal van hoe weet een GPS waar hij is.

Inleiding -Satelieten - Gronstations en uplink stations - Personeel om dagdagelijks te sturen - Een niet te overzien aantal computers …. Met als resultaat… Dit (ene) punt is het resultaat van het GPS gedeelte De coordinaten waar de ontvanger op dit tijdstip zich bevind + de hoogte Boven de lijn is het GPS gedeelte Vanaf hier zijn het de toepassingen - Plaatsbepaling op een kaart (mapping). - Route berekening. - Snelheidsbepaling. - Digitaal kompas. - Plaatsbepaling waar een foto is genomen. -Zwemvesten met automatische plaatsbepaling van de drenkeling. - Enz… enz.

De eerste doelstelling Truus • De eerste doelstelling van het eerste satelliet navigatie systeem (TRANSIT) uit 1960…. . 1978 was opgesteld door de Joint Program Office (JPO) en luide als volgt • The mission of this Program is to: • • 1. Drop 5 bombs in the same hole, and 2. Build a cheap set that navigate ( < $10. 000) • Dus het was niet bedoeld om de weg naar het huis van tante Truus te vinden. • • • https: //www. princeton. edu/~achaney/tmve/wiki 100 k/docs/Transit_(satellite). html http: //nl. wikipedia. org/wiki/Transit_(navigatiesysteem) http: //timeandnavigation. si. edu/satellite-navigation/reliable-global-navigation/firstsatellite-navigation-system/transit-satellites

Eerst een beetje geschiedenis • • The decision to discontinue 1973 Het GPS programma wordt selective goedgekeurd availability is the latest measure in an ongoing effort to 1978 De eerste satelliet wordt gelanceerd make GPS more responsive to civil and commercial users 1993 In augustus zijn er 24 satellieten in omloop worldwide. . . This increase in accuracy will allow new GPS 1994 In februari declareert het FAA (Federal Aviation applications to emerge and Agency) het GPS systeem gereedcontinue voor gebruik to enhance the lives of people around the world. • 2000 1 mei Bill Clinton heft de precisie beperking voor de gewone gebruikers op en geeft dus de start voor het huidige GPS gebruik. • • http: //www. spacedaily. com/news/gps-00 d. html http: //www. navigon. com/portal/us/uebernavigon/presse/artikel/Tenth_Anniversa ry_of_Open_GPS. html

Waar bevinden zich die satellieten • Er zijn 24 satellieten • Er zijn 6 “Orbital planes” http: //en. wikipedia. org/wiki/Orbital_plane_(astronomy) • Er zijn 4 satellieten per orbit • De hoogte waar de satellieten vliegen is 20. 200 km • 1 orbit period (omwentelling) duurt 11 h 57 min 57. 26 sec (Dus 2 omwentellingen per dag). Zie ook http: //www 8. garmin. com/about. GPS/

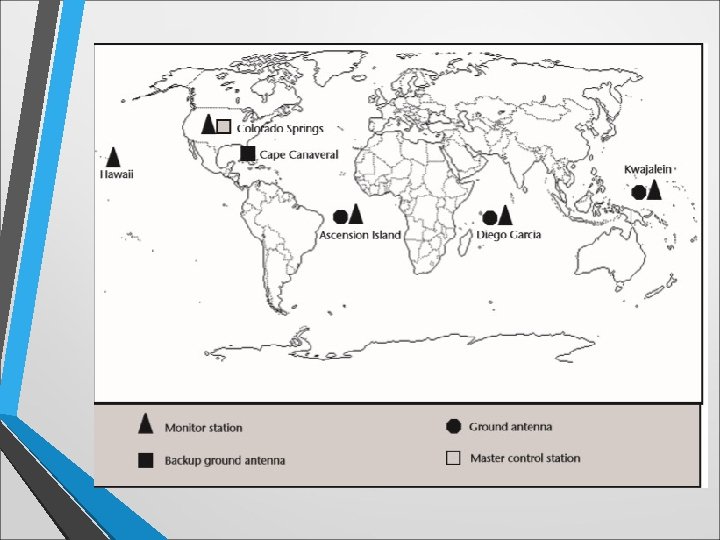

Wie beheerd de satellieten • Het hoofd controle station is de Falcon Air Base in Colorado Springs. • 5 strategisch geplaatste onbemande stations rond de wereld, via satelliet verbonden met Colorado Springs. • 3 grond antennes rond de evenaar. • 2 back up hoofdstations in sunnyvale California en in Rockville Maryland. • Om de paar uur wordt elke GPS satelliet van nieuwe correcte data voorzien (Tijd…. Positie)

Wat verstuurd een satelliet • GPS satellieten versturen 2 laag vermogen radio signalen (L 1 en L 2 genoemd) De niet militaire gebruiker (wij dus) gebruiken de L 1 band (1575, 42 MHz in de UHF band) Dit signaal gaat door wolken glas en plastiek, maar niet door gebouwen en bergen. • Het GPS signaal bestaat uit 3 componenten. • • Een pseudorandom code die een ID code is om de satelliet te herkennen • Almanac data welke de juiste positie in de ruimte bevat van alle satellieten over een bepaalde tijd. Ephemeris data welke constant wordt uitgezonden en bevat de zeer juiste datum en tijd en de positie op de orbit. http: //www. allesovergps. nl/ http: //nl. wikipedia. org/wiki/Satellietnavigatie * http: //telescript. denayer. wenk. be/2011 -12/b 5 b/public_html/werking. shtml http: //www. weethet. nl/dutch/gps_howitworks. php http: //www. mountainbike. nl/forum/viewtopic. php? t=38159 * http: //xenon. colorado. edu/spotlight/index. php? action=kb&page=42

Wat doet de ontvanger met dit signaal • Afstand bepaling tussen de GPS en de satelliet door de tijd van aankomst signaal – tijd van verzenden geeft de tijd van de afgelegde weg. We weten de snelheid die het signaal van de satelliet heeft, dus kunnen we de afstand tussen GPS en satelliet berekenen. • • Voor de juiste berekeningen van het tijdsverschil en de bijhorende om het puntruimte op de aarde In het signaal zit ookdriehoeksmeting de juiste plaats in de vantede satelliet op bepalen… moment van verzenden. Zie “Satellite Navigation Using GPS, GALILEO 2005” blz 29 en We moetenverder minimum 3 satelliet afstanden kennen om via ruimtelijke driehoeksmeting het punt op aarde te kunnen bepalen • • TOA = Time Instant of Arrival – Time Instant of Transmission Speed Of Light × Time Of Arrival = Distance

Wat bepaald de nauwkeurigheid • Het gelijklopen van de zenders en ontvanger zijn klok. Aangezien • De juistheid van de satelliet positie. • • • de afstand wordt gemeten door het verschil in tijd, is de tijd cruciaal voor de juistheid. Dit is in een zee van ruimte zeker geen klein bier als opgave. De juistheid van de correctie van de troposphere (12. . 20 km hoogte) GPS en de troposphere. pdf De ionosphere (75. . 500 km hoogte) fouten. Dit is afhankelijk van de hoek dat het signaal van de satelliet t. o. v de ontvanger door deze lagen gaat. GPS en de ionosphere. pdf Op lager niveau zijn er dan nog de reflecties en blokkeringen door gebouwen en dergelijke. http: //xenon. colorado. edu/spotlight/index. php? action=kb&page=7

Hoe verhoogd men de nauwkeurigheid Door extra grondstations kan de nauwkeurigheid drastisch worden verhoogd. Van belang voor vliegvelden (aanvliegende vliegtuigen) http: //en. wikipedia. org/wiki/Wide_Area_Augmentation_System http: //nl. wikipedia. org/wiki/European_Geostationary_Navigation_Overlay_Service

Hoe verhoogd men de nauwkeurigheid Voor zeer nauwkeurige specifieke toepassingen zijn er kleine basisstations die een korrectie signaal Kunnen maken waardoor de GPS nauwkeurigheid voor Bv. De landbouw tot op 2 cm kunnen gaan • • http: //www. agrometius. nl/producten/rtk-basisstation/ http: //www. landbouwgps. nl/33/rtk-met-basisstation

Gebruikte boeken
