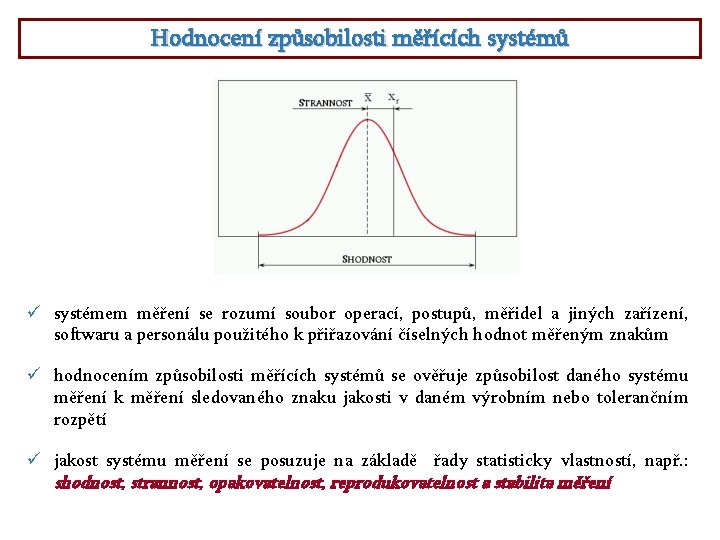

Hodnocení způsobilosti měřících systémů ü systémem měření se rozumí soubor operací, postupů, měřidel a jiných zařízení, softwaru a personálu použitého k přiřazování číselných hodnot měřeným znakům ü hodnocením způsobilosti měřících systémů se ověřuje způsobilost daného systému měření k měření sledovaného znaku jakosti v daném výrobním nebo tolerančním rozpětí ü jakost systému měření se posuzuje na základě řady statisticky vlastností, např. : shodnost, strannost, opakovatelnost, reprodukovatelnost a stabilita měření

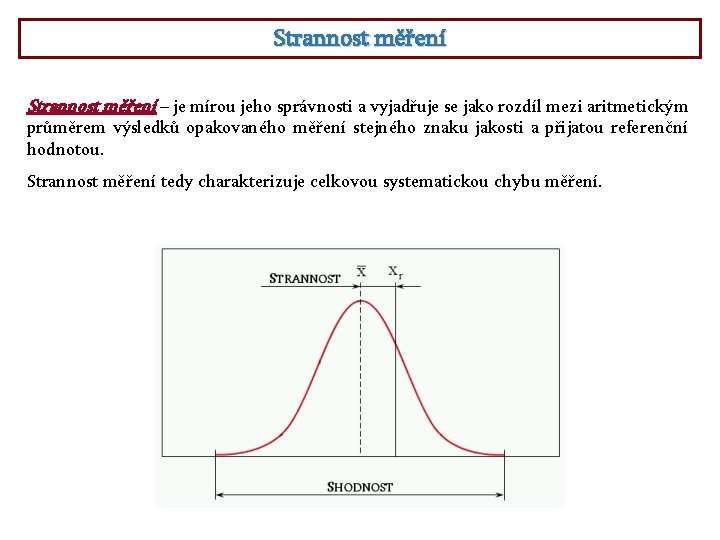

Strannost měření – je mírou jeho správnosti a vyjadřuje se jako rozdíl mezi aritmetickým průměrem výsledků opakovaného měření stejného znaku jakosti a přijatou referenční hodnotou. Strannost měření tedy charakterizuje celkovou systematickou chybu měření.

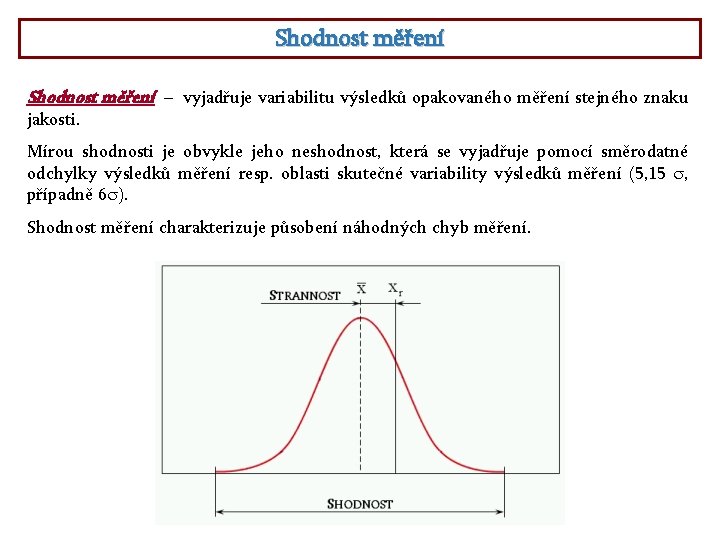

Shodnost měření – vyjadřuje variabilitu výsledků opakovaného měření stejného znaku jakosti. Mírou shodnosti je obvykle jeho neshodnost, která se vyjadřuje pomocí směrodatné odchylky výsledků měření resp. oblasti skutečné variability výsledků měření (5, 15 , případně 6 ). Shodnost měření charakterizuje působení náhodných chyb měření.

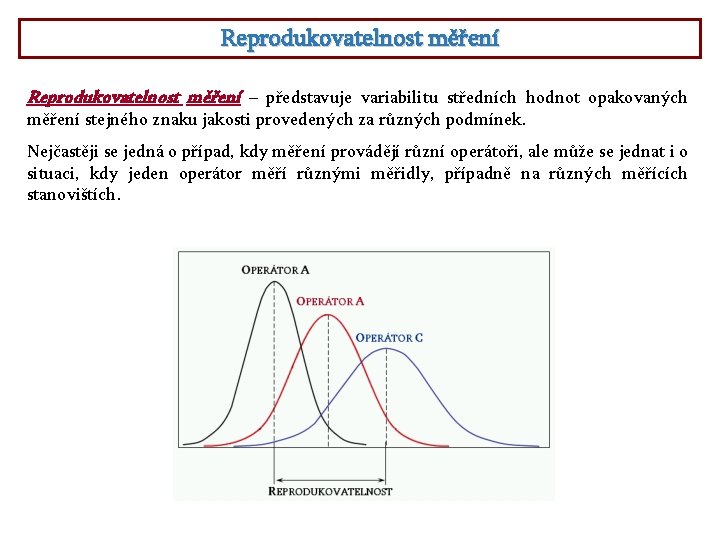

Reprodukovatelnost měření – představuje variabilitu středních hodnot opakovaných měření stejného znaku jakosti provedených za různých podmínek. Nejčastěji se jedná o případ, kdy měření provádějí různí operátoři, ale může se jednat i o situaci, kdy jeden operátor měří různými měřidly, případně na různých měřících stanovištích.

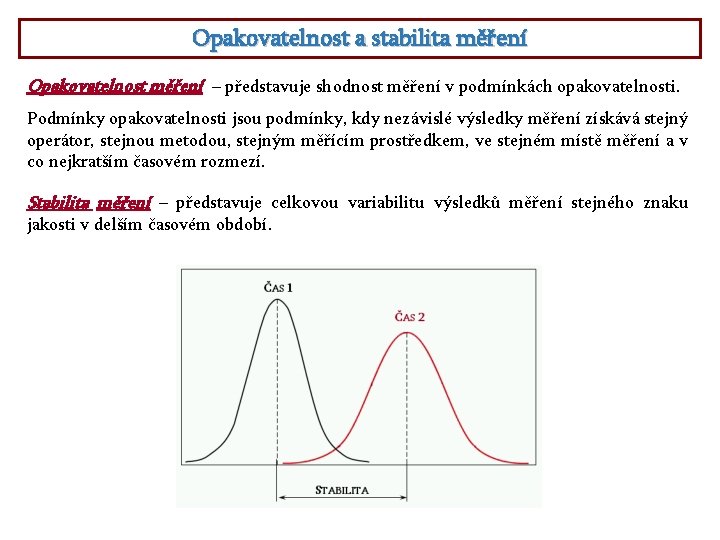

Opakovatelnost a stabilita měření Opakovatelnost měření – představuje shodnost měření v podmínkách opakovatelnosti. Podmínky opakovatelnosti jsou podmínky, kdy nezávislé výsledky měření získává stejný operátor, stejnou metodou, stejným měřícím prostředkem, ve stejném místě měření a v co nejkratším časovém rozmezí. Stabilita měření – představuje celkovou variabilitu výsledků měření stejného znaku jakosti v delším časovém období.

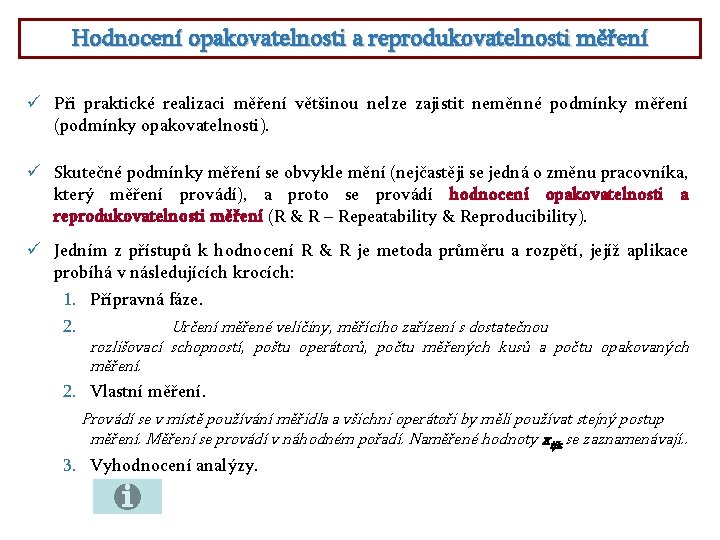

Hodnocení opakovatelnosti a reprodukovatelnosti měření ü Při praktické realizaci měření většinou nelze zajistit neměnné podmínky měření (podmínky opakovatelnosti). ü Skutečné podmínky měření se obvykle mění (nejčastěji se jedná o změnu pracovníka, který měření provádí), a proto se provádí hodnocení opakovatelnosti a reprodukovatelnosti měření (R & R – Repeatability & Reproducibility). ü Jedním z přístupů k hodnocení R & R je metoda průměru a rozpětí, jejíž aplikace probíhá v následujících krocích: 1. Přípravná fáze. 2. Určení měřené veličiny, měřícího zařízení s dostatečnou rozlišovací schopností, poštu operátorů, počtu měřených kusů a počtu opakovaných měření. 2. Vlastní měření. Provádí se v místě používání měřidla a všichni operátoři by měli používat stejný postup měření. Měření se provádí v náhodném pořadí. Naměřené hodnoty xijk se zaznamenávají. . 3. Vyhodnocení analýzy.

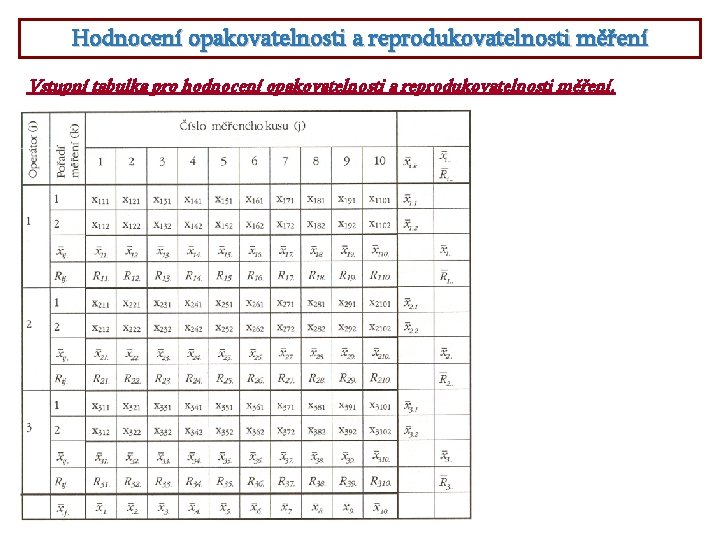

Hodnocení opakovatelnosti a reprodukovatelnosti měření Vstupní tabulka pro hodnocení opakovatelnosti a reprodukovatelnosti měření.

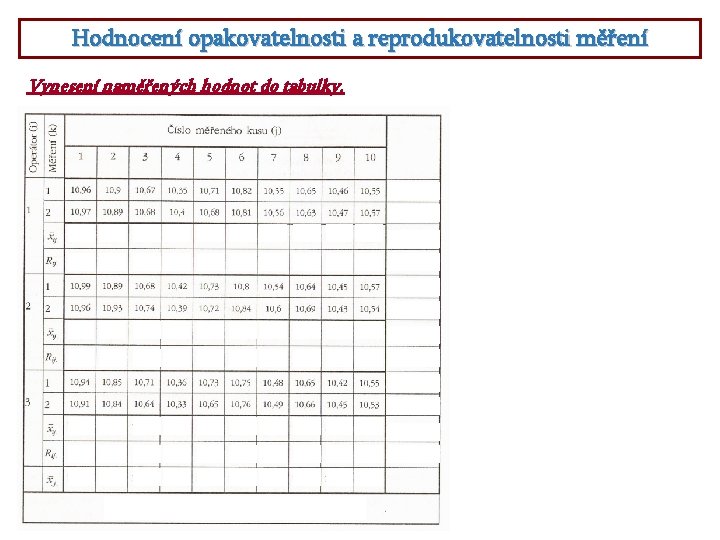

Hodnocení opakovatelnosti a reprodukovatelnosti měření Vynesení naměřených hodnot do tabulky.

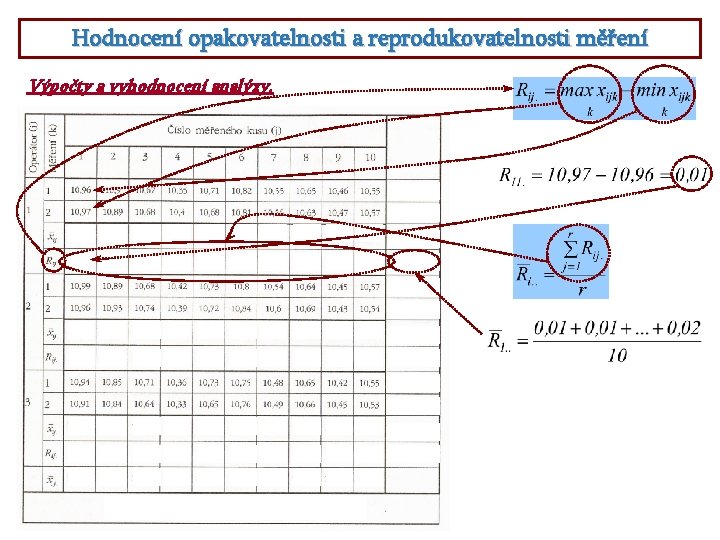

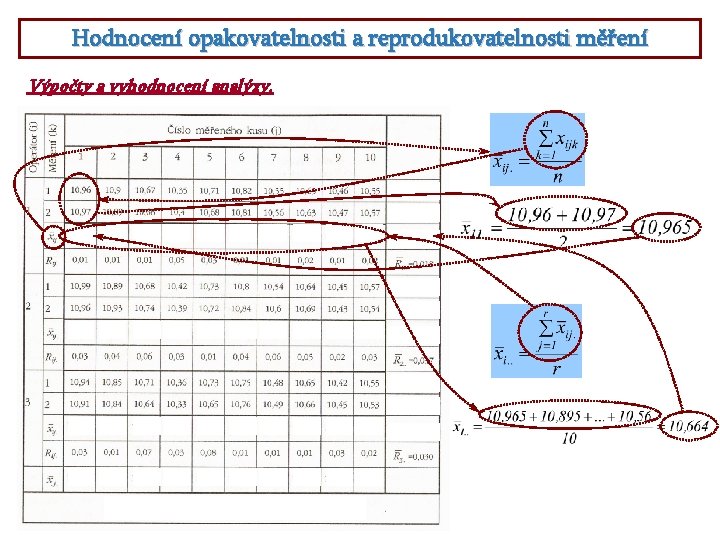

Hodnocení opakovatelnosti a reprodukovatelnosti měření Výpočty a vyhodnocení analýzy.

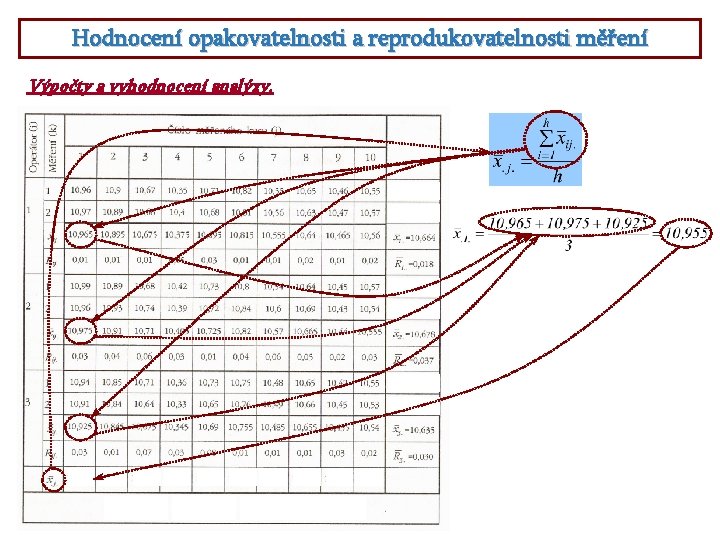

Hodnocení opakovatelnosti a reprodukovatelnosti měření Výpočty a vyhodnocení analýzy.

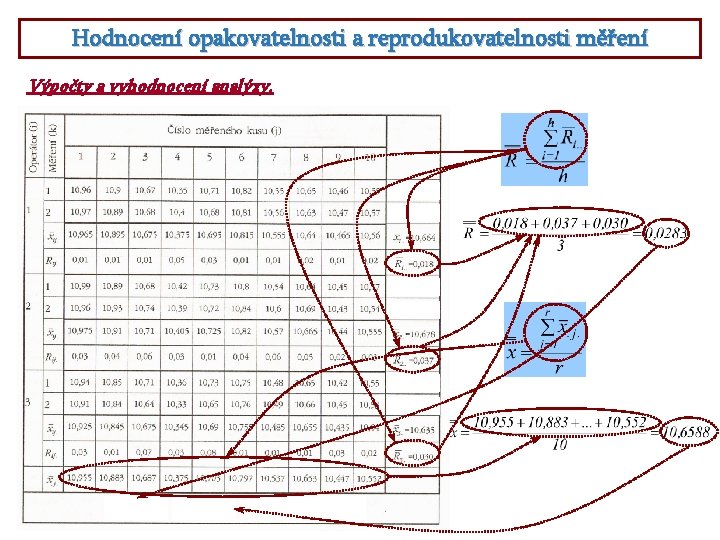

Hodnocení opakovatelnosti a reprodukovatelnosti měření Výpočty a vyhodnocení analýzy.

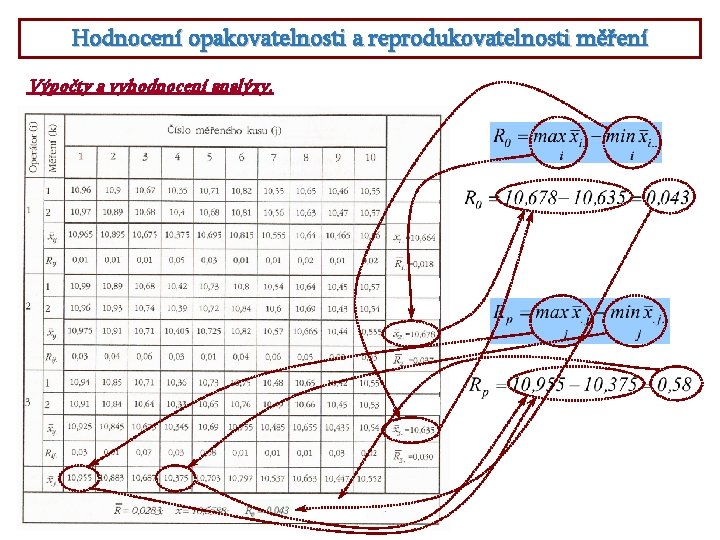

Hodnocení opakovatelnosti a reprodukovatelnosti měření Výpočty a vyhodnocení analýzy.
Hodnocení opakovatelnosti a reprodukovatelnosti měření Výpočty a vyhodnocení analýzy.

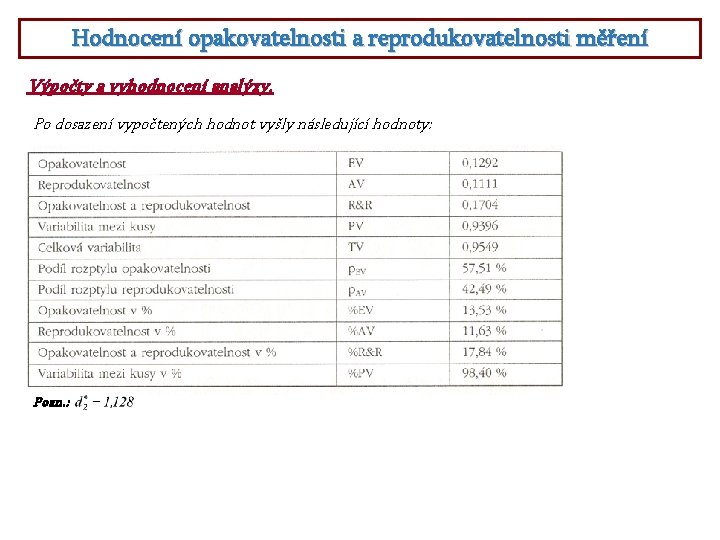

Hodnocení opakovatelnosti a reprodukovatelnosti měření Výpočty a vyhodnocení analýzy. Po dosazení vypočtených hodnot vyšly následující hodnoty: Pozn. :
