Hoblování a obrážení

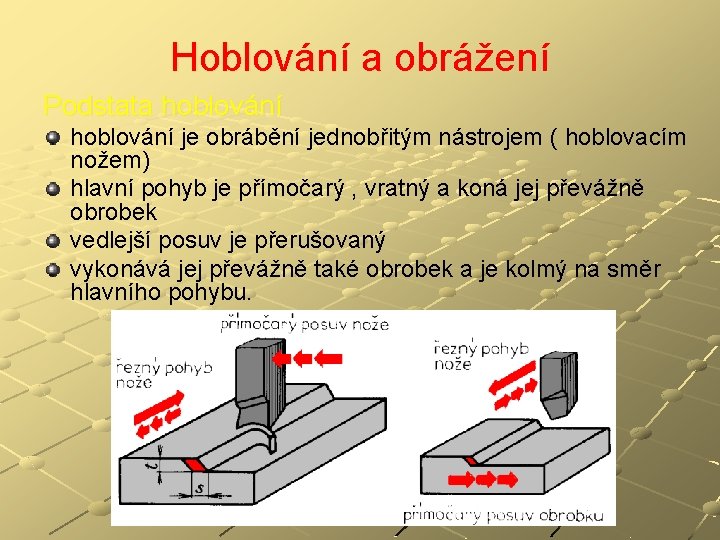

Hoblování a obrážení Podstata hoblování je obrábění jednobřitým nástrojem ( hoblovacím nožem) hlavní pohyb je přímočarý , vratný a koná jej převážně obrobek vedlejší posuv je přerušovaný vykonává jej převážně také obrobek a je kolmý na směr hlavního pohybu.

Hoblování a obrážení Podstata obrážení je druh hoblování hlavní pohyb vykonává nástroj umístěný ve smýkadle, posuv koná obrobek na konci vratného zdvihu smýkadla, může být přímočarý nebo kruhový

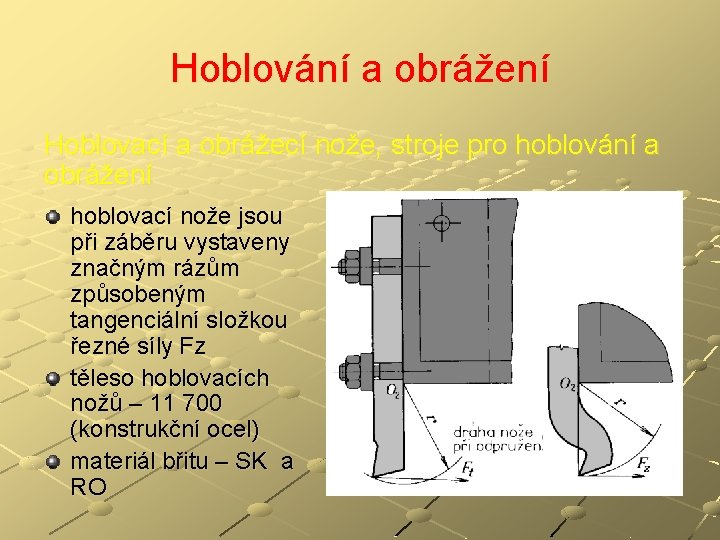

Hoblování a obrážení Hoblovací a obrážecí nože, stroje pro hoblování a obrážení hoblovací nože jsou při záběru vystaveny značným rázům způsobeným tangenciální složkou řezné síly Fz těleso hoblovacích nožů – 11 700 (konstrukční ocel) materiál břitu – SK a RO

Hoblování a obrážení obrážecí nože se při obrábění pohybují ve směru své osy nevýhodou je velké vyložení břitů hloubka řezu je závislá na tuhosti a výkonu stroje rychlost stolu u hoblovek a obráběček je 30 - 100 m/min Výkon při obrážení a hoblování

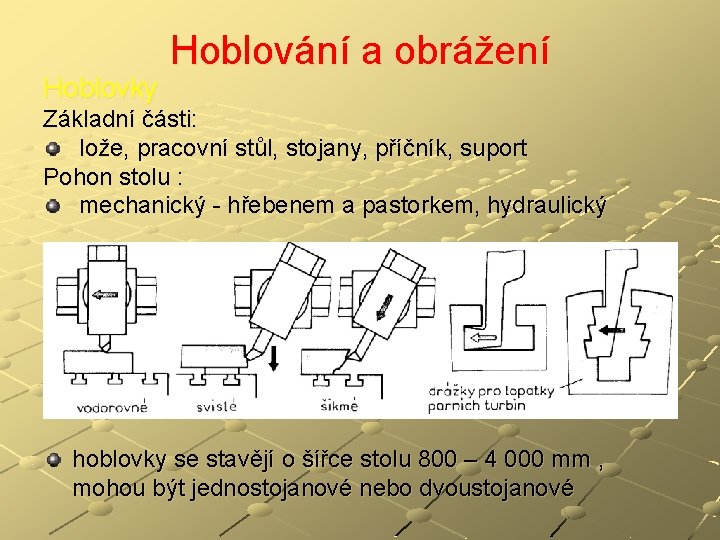

Hoblovky Hoblování a obrážení Základní části: lože, pracovní stůl, stojany, příčník, suport Pohon stolu : mechanický - hřebenem a pastorkem, hydraulický hoblovky se stavějí o šířce stolu 800 – 4 000 mm , mohou být jednostojanové nebo dvoustojanové

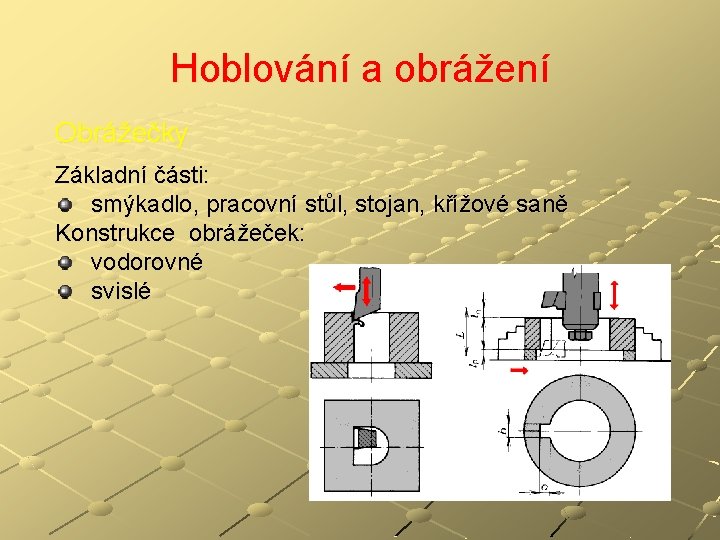

Hoblování a obrážení Obrážečky Základní části: smýkadlo, pracovní stůl, stojan, křížové saně Konstrukce obrážeček: vodorovné svislé

Hoblování a obrážení Vnější válcové plochy při broušení používáme vydatný proud chladící kapaliny přídavek na broušení lze odebírat několika způsoby broušení velkým počtem přejezdů

Použité zdroje: KOCMAN, Karel. Technologické procesy obrábění. Vyd. 1. Brno: Akademické nakladatelství CERM, 2011, 330 s. ISBN 978 -80 -7204 -722 -2. KOCMAN, Karel a Jaroslav PROKOP. Výrobní technologie II: [obrábění]. Brno: CERM, 2002, 83 s. Učební texty vysokých škol (Vysoké učení technické v Brně. Fakulta strojního inženýrství). ISBN 80 -214 -2189 -4. KARAFIÁTOVÁ, Stanislava a Ivo LANGER. Nekonvenční technologie: [učebnice]. 1. vyd. Havlíčkův Brod: Fragment, 1998, 164 s. Učebnice pro odborné školy (Fragment). ISBN 80 -720 -0296 -1. DILLINGER, Josef. Moderní strojírenství pro školu i praxi: obráběcí stroje a jejich programování. Vyd. 1. Praha: Europa-Sobotáles, 2007, 608 s. ISBN 978 -80 -86706 -191.
