HO CHI MINH CITY INDUSTRY AND TRADE COLLEGE (UTE) FACUTY OF ELECTRICIAL & ELECTRONICS ENGINEERING www. hitu. edu. vn MÔN HỌC TRANG BỊ ĐIỆN 1 BÀI 8: CÁC MẠCH ĐIỀU KHIỂN TUẦN TỰ VÀ ĐIỀU KHIỂN LU N PHIÊN, ĐIỀU KHIỂN BẰNG TAY GV : Th. S NGUYỄN VĂN PHƯỚC Click to edit Master subtitle style TP. HỒ CHÍ MINH, 04/ 2015

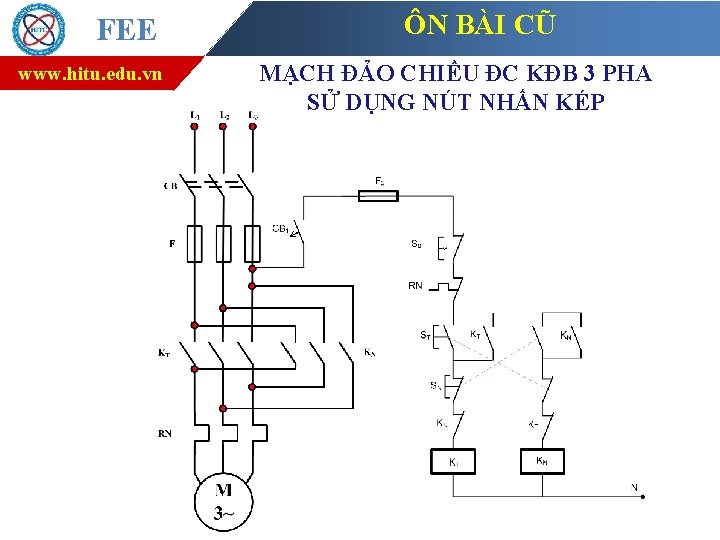

FEE www. hitu. edu. vn ÔN BÀI CŨ MẠCH ĐẢO CHIỀU ĐC KĐB 3 PHA SỬ DỤNG NÚT NHẤN KÉP
FEE MỤC TIÊU VÀ NỘI DUNG www. hitu. edu. vn 1 MỤC TIÊU Sau khi học xong bài này sinh viên có khả năng : Trình bày được nguyên lý hoạt động, đọc bảng vẽ và thiết kế được mạch khởi động 2 động cơ chạy tuần tự và mạch khởi động 2 cơ chạy luân phiên, điều khiển bằng tay. Trình bày được một số ứng dụng của mạch điện trong thực tế. Hình thành thói quen làm việc theo nhóm. Nâng cao khả năng phân tích và thiết kế mạch điện.
FEE MỤC TIÊU VÀ NỘI DUNG www. hitu. edu. vn 2 NỘI DUNG YÊU CẦU CÔNG NGHỆ THÀNH LẬP SƠ ĐỒ MẠCH ĐIỆN NGUYÊN LÝ HOẠT ĐỘNG ỨNG DỤNG THỰC TẾ BÀI TẬP VỀ NHÀ

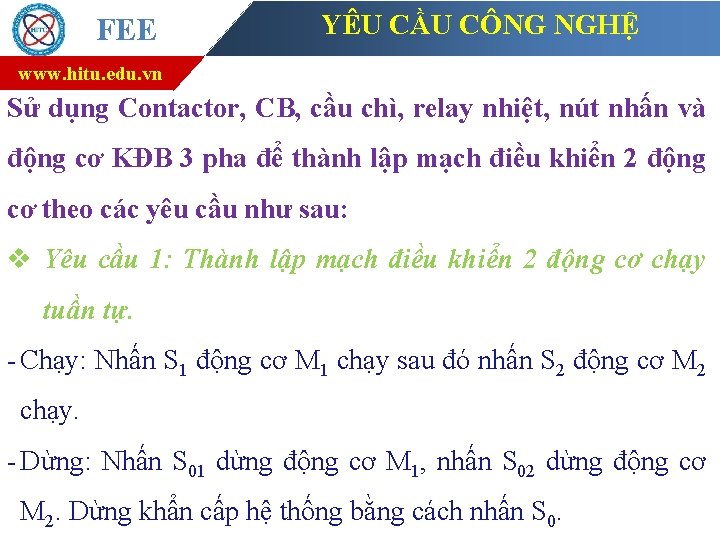

FEE YÊU CẦU CÔNG NGHỆ www. hitu. edu. vn Sử dụng Contactor, CB, cầu chì, relay nhiệt, nút nhấn và động cơ KĐB 3 pha để thành lập mạch điều khiển 2 động cơ theo các yêu cầu như sau: v Yêu cầu 1: Thành lập mạch điều khiển 2 động cơ chạy tuần tự. - Chạy: Nhấn S 1 động cơ M 1 chạy sau đó nhấn S 2 động cơ M 2 chạy. - Dừng: Nhấn S 01 dừng động cơ M 1, nhấn S 02 dừng động cơ M 2. Dừng khẩn cấp hệ thống bằng cách nhấn S 0.
FEE YÊU CẦU CÔNG NGHỆ www. hitu. edu. vn - Bảo vệ : Cầu chì, CB và relay nhiệt (1 động cơ bị quá tải thì dừng toàn hệ thống). v Yêu cầu 2: Thành lập mạch điều khiển 2 động cơ chạy luân phiên. - Chạy: Nhấn S 1 động cơ M 1 chạy (M 2 dừng), nhấn S 2 động cơ M 2 chạy (M 1 dừng) - Dừng: Nhấn S 01 dừng động cơ M 1, nhấn S 02 dừng động cơ M 2. Dừng khẩn cấp hệ thống bằng cách nhấn S 0 - Bảo vệ : Cầu chì, CB và relay nhiệt.
FEE THÀNH LẬP SƠ ĐỒ MẠCH ĐIỆN www. hitu. edu. vn ĐIỀU KHIỂN 2 ĐỘNG CƠ KĐB 3 PHA CHẠY TUẦN TỰ S 1 -> M 1(chạy) -> M 2 cơ (M 1 chạy) tuần tự. v Yêu cầu 1: Thành lập mạch điều khiển 2 S 2động S 01 -> M 1 (dừng) M 2 (dừng) - Chạy: Nhấn S động cơ M chạy sau đó nhấn. S 02 S-> động cơ M chạy. 1 1 2 2 - Dừng: Nhấn S 01 dừng động cơ M 1, nhấn S 02 dừng động cơ M 2. Dừng khẩn cấp hệ thống bằng cách nhấn S 0. - Bảo vệ : Cầu chì, CB và relay nhiệt (1 động cơ bị quá tải thì dừng toàn hệ thống). N
FEE www. hitu. edu. vn THÀNH LẬP SƠ ĐỒ MẠCH ĐIỆN ĐIỀU KHIỂN 2 ĐỘNG CƠ KĐB 3 PHA CHẠY TUẦN TỰ S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn THÀNH LẬP SƠ ĐỒ MẠCH ĐIỆN ĐIỀU KHIỂN 2 ĐỘNG CƠ KĐB 3 PHA CHẠY TUẦN TỰ S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG TRẠNG THÁI MẠCH ĐIỆN SẲN SÀNG HOẠT ĐỘNG S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 HOẠT ĐỘNG S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 VÀ M 2 HOẠT ĐỘNG S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 DỪNG VÀ M 2 HOẠT ĐỘNG S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 VÀ M 2 DỪNG S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 VÀ M 2 CHẠY S 1 -> M 1(chạy) S 2 -> M 2 (M 1 chạy) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 VÀ M 2 DỪNG CÙNG LÚC N

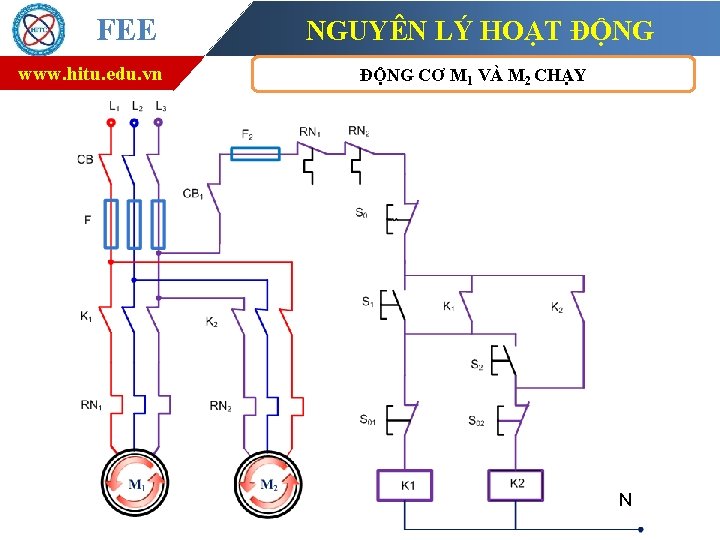

FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 VÀ M 2 CHẠY N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 BỊ QUÁ TẢI N
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 VÀ M 2 CHẠY N

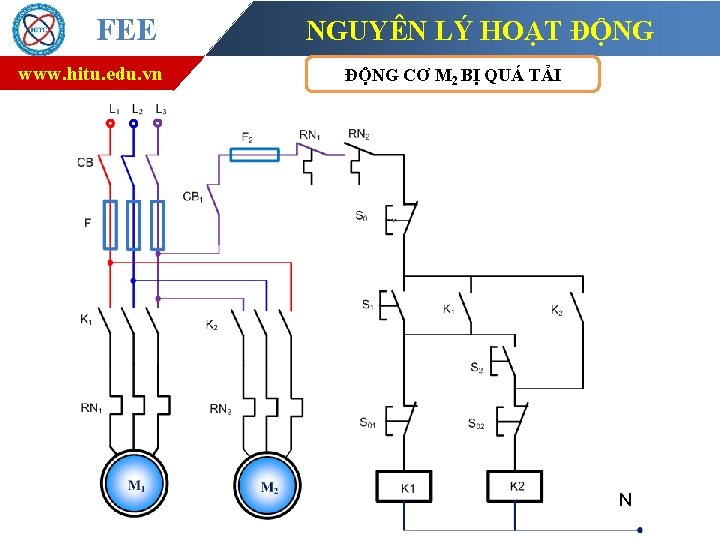

FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 2 BỊ QUÁ TẢI N
FEE www. hitu. edu. vn THÀNH LẬP SƠ ĐỒ MẠCH ĐIỆN MỞ CB NGẮT NGUỒN TOÀN HỆ THỐNG N

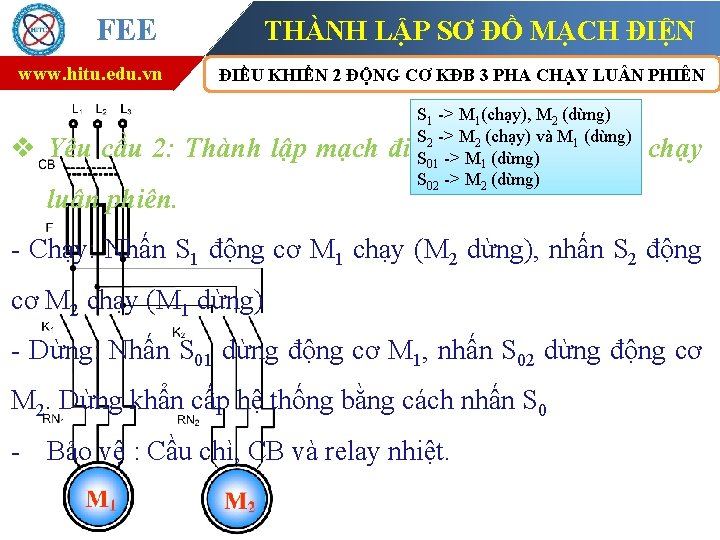

FEE www. hitu. edu. vn THÀNH LẬP SƠ ĐỒ MẠCH ĐIỆN ĐIỀU KHIỂN 2 ĐỘNG CƠ KĐB 3 PHA CHẠY LU N PHIÊN v Yêu cầu 2: Thành lập mạch luân phiên. S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) điều khiển 2 động cơ S 01 -> M 1 (dừng) S 02 -> M 2 (dừng) chạy - Chạy: Nhấn S 1 động cơ M 1 chạy (M 2 dừng), nhấn S 2 động cơ M 2 chạy (M 1 dừng) - Dừng: Nhấn S 01 dừng động cơ M 1, nhấn S 02 dừng động cơ M 2. Dừng khẩn cấp hệ thống bằng cách nhấn S 0 - Bảo vệ : Cầu chì, CB và relay nhiệt.
FEE www. hitu. edu. vn THÀNH LẬP SƠ ĐỒ MẠCH ĐIỆN ĐIỀU KHIỂN 2 ĐỘNG CƠ KĐB 3 PHA CHẠY LU N PHIÊN S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)

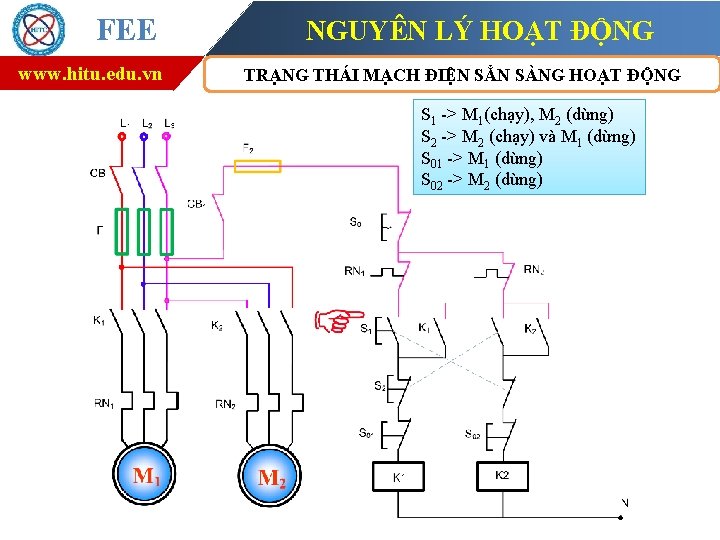

FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG TRẠNG THÁI MẠCH ĐIỆN SẲN SÀNG HOẠT ĐỘNG S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 CHẠY VÀ M 2 DỪNG S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 2 CHẠY VÀ M 1 DỪNG S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 CHẠY VÀ M 2 DỪNG S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG DỪNG ĐỘNG CƠ M 1 S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 2 CHAY VÀ M 1 DỪNG S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG DỪNG ĐỘNG CƠ M 2 S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 CHẠY VÀ M 2 DỪNG S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 1 BỊ QUÁ TẢI
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 2 CHẠY VÀ M 1 DỪNG S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG CƠ M 2 BỊ QUÁ TẢI S 1 -> M 1(chạy), M 2 (dừng) S 2 -> M 2 (chạy) và M 1 (dừng) S 01 -> M 1 (dừng) S 02 -> M 2 (dừng)
FEE www. hitu. edu. vn NGUYÊN LÝ HOẠT ĐỘNG MỞ CB NGẮT NGUỒN HỆ THỐNG
FEE ỨNG DỤNG THỰC TẾ www. hitu. edu. vn v Hai động cơ chạy tuần tự: - Băng chuyền vận chuyển hàng hóa - Băng chuyền xử lý sản phẩm, … v Hai động cơ chạy luân phiên: - Máy trộn màu - Băng chuyền đóng gói sản phẩm, ….

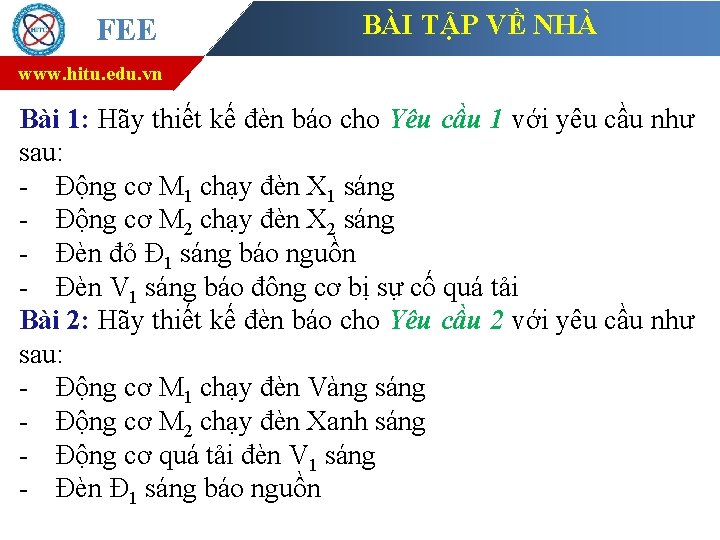

FEE BÀI TẬP VỀ NHÀ www. hitu. edu. vn Bài 1: Hãy thiết kế đèn báo cho Yêu cầu 1 với yêu cầu như sau: - Động cơ M 1 chạy đèn X 1 sáng - Động cơ M 2 chạy đèn X 2 sáng - Đèn đỏ Đ 1 sáng báo nguồn - Đèn V 1 sáng báo đông cơ bị sự cố quá tải Bài 2: Hãy thiết kế đèn báo cho Yêu cầu 2 với yêu cầu như sau: - Động cơ M 1 chạy đèn Vàng sáng - Động cơ M 2 chạy đèn Xanh sáng - Động cơ quá tải đèn V 1 sáng - Đèn Đ 1 sáng báo nguồn
FEE www. hitu. edu. vn THANK YOU FOR YOUR LISTENING!
