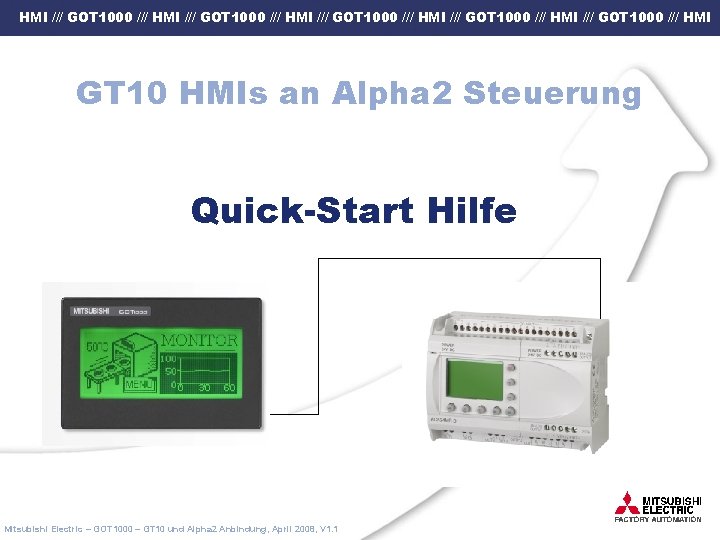

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI GT 10 HMIs an Alpha 2 Steuerung Quick-Start Hilfe Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1

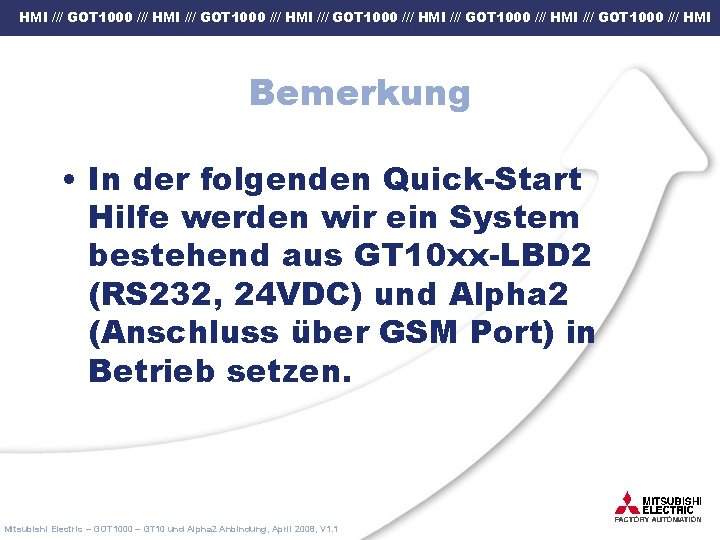

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI Bemerkung • In der folgenden Quick-Start Hilfe werden wir ein System bestehend aus GT 10 xx-LBD 2 (RS 232, 24 VDC) und Alpha 2 (Anschluss über GSM Port) in Betrieb setzen. Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 1 - HMI • Auswahl der Bediengerätes (muss RS 232 Schnittstelle haben), Produktname und SAP Nummer: – – GT 1030 -LBD 2 GT 1030 -LBDW 2 GT 1020 -LBDW 2 206970 206972 200492 208669 • Inhalt der GT 10 Verpackung: – (1) Dichtungsring – (4) Befestigungsschrauben – (1) Klemmenblock für Kommunikation Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1

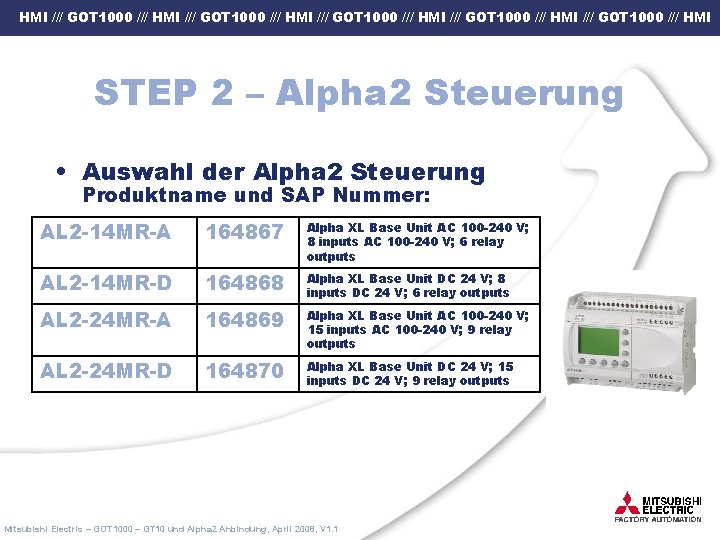

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 2 – Alpha 2 Steuerung • Auswahl der Alpha 2 Steuerung Produktname und SAP Nummer: AL 2 -14 MR-A 164867 Alpha XL Base Unit AC 100 -240 V; 8 inputs AC 100 -240 V; 6 relay outputs AL 2 -14 MR-D 164868 Alpha XL Base Unit DC 24 V; 8 inputs DC 24 V; 6 relay outputs AL 2 -24 MR-A 164869 Alpha XL Base Unit AC 100 -240 V; 15 inputs AC 100 -240 V; 9 relay outputs AL 2 -24 MR-D 164870 Alpha XL Base Unit DC 24 V; 15 inputs DC 24 V; 9 relay outputs Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1

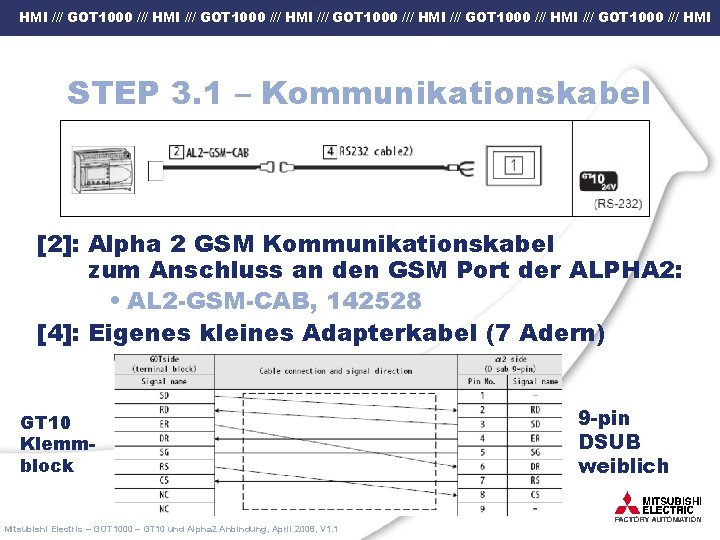

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 3. 1 – Kommunikationskabel [2]: Alpha 2 GSM Kommunikationskabel zum Anschluss an den GSM Port der ALPHA 2: • AL 2 -GSM-CAB, 142528 [4]: Eigenes kleines Adapterkabel (7 Adern) GT 10 Klemmblock Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1 9 -pin DSUB weiblich

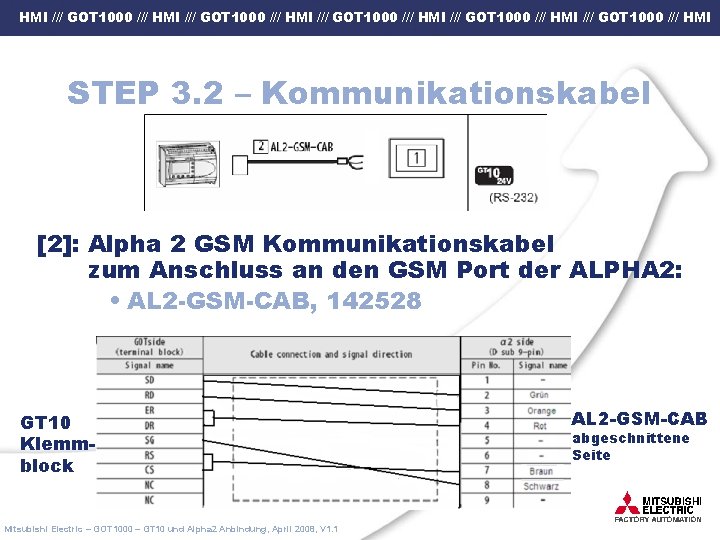

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 3. 2 – Kommunikationskabel [2]: Alpha 2 GSM Kommunikationskabel zum Anschluss an den GSM Port der ALPHA 2: • AL 2 -GSM-CAB, 142528 GT 10 Klemmblock Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1 AL 2 -GSM-CAB abgeschnittene Seite

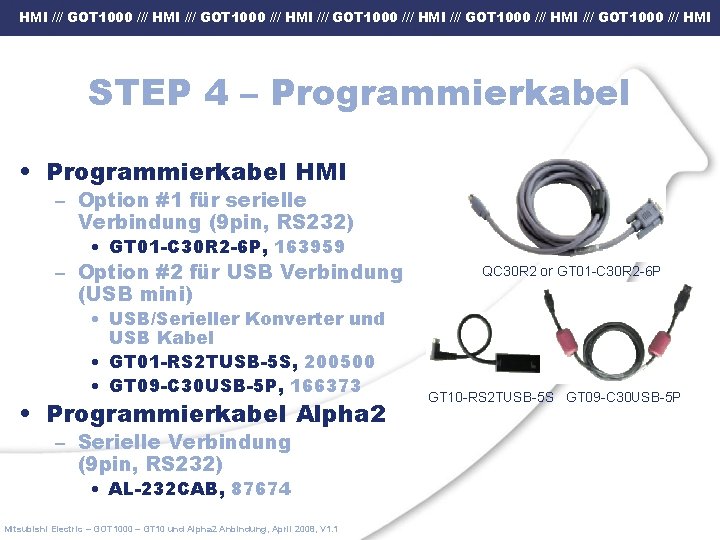

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 4 – Programmierkabel • Programmierkabel HMI – Option #1 für serielle Verbindung (9 pin, RS 232) • GT 01 -C 30 R 2 -6 P, 163959 – Option #2 für USB Verbindung (USB mini) • USB/Serieller Konverter und USB Kabel • GT 01 -RS 2 TUSB-5 S, 200500 • GT 09 -C 30 USB-5 P, 166373 • Programmierkabel Alpha 2 – Serielle Verbindung (9 pin, RS 232) • AL-232 CAB, 87674 Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1 QC 30 R 2 or GT 01 -C 30 R 2 -6 P GT 10 -RS 2 TUSB-5 S GT 09 -C 30 USB-5 P

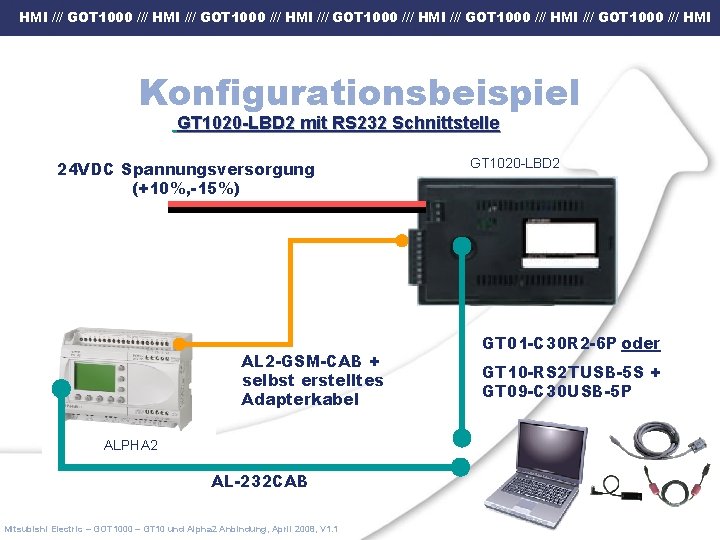

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI Konfigurationsbeispiel GT 1020 -LBD 2 mit RS 232 Schnittstelle 24 VDC Spannungsversorgung (+10%, -15%) AL 2 -GSM-CAB + selbst erstelltes Adapterkabel ALPHA 2 AL-232 CAB Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1 GT 1020 -LBD 2 GT 01 -C 30 R 2 -6 P oder GT 10 -RS 2 TUSB-5 S + GT 09 -C 30 USB-5 P

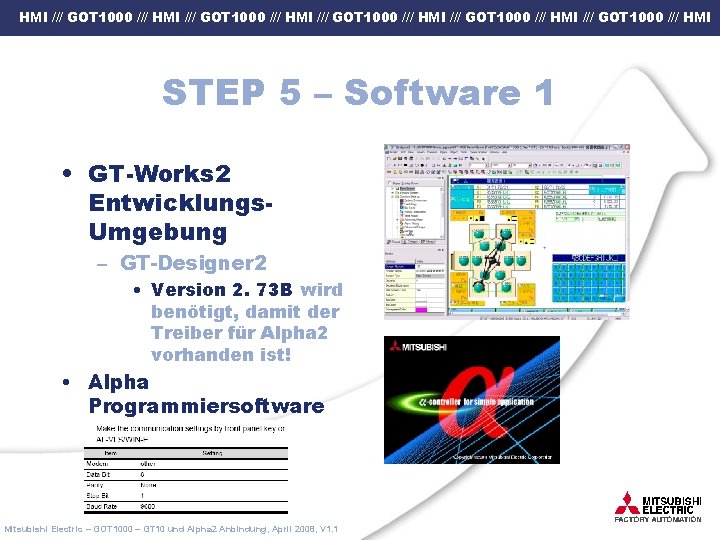

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 5 – Software 1 • GT-Works 2 Entwicklungs. Umgebung – GT-Designer 2 • Version 2. 73 B wird benötigt, damit der Treiber für Alpha 2 vorhanden ist! • Alpha Programmiersoftware Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1

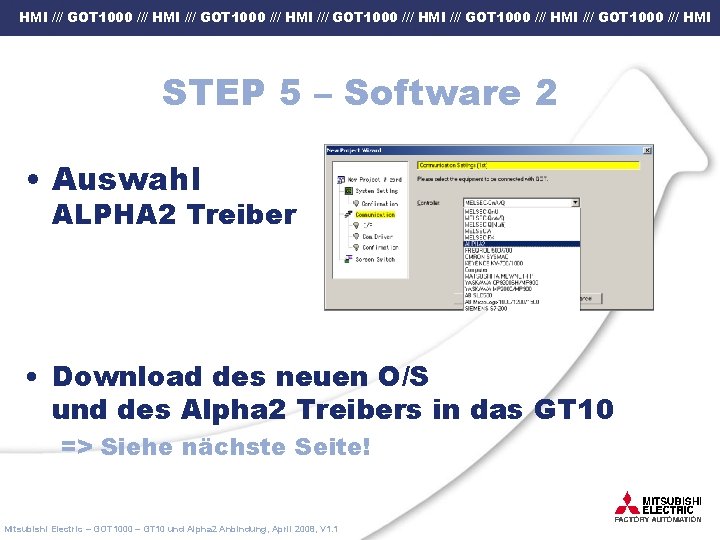

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 5 – Software 2 • Auswahl ALPHA 2 Treiber • Download des neuen O/S und des Alpha 2 Treibers in das GT 10 => Siehe nächste Seite! Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI STEP 5 – Software 3 • Schalten sie das GT 10 in den “OS installation mode” • Installieren des neuen O/S und des Alpha 2 Treibers • Download GT Designer Projekt und Alpha Projekt Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1

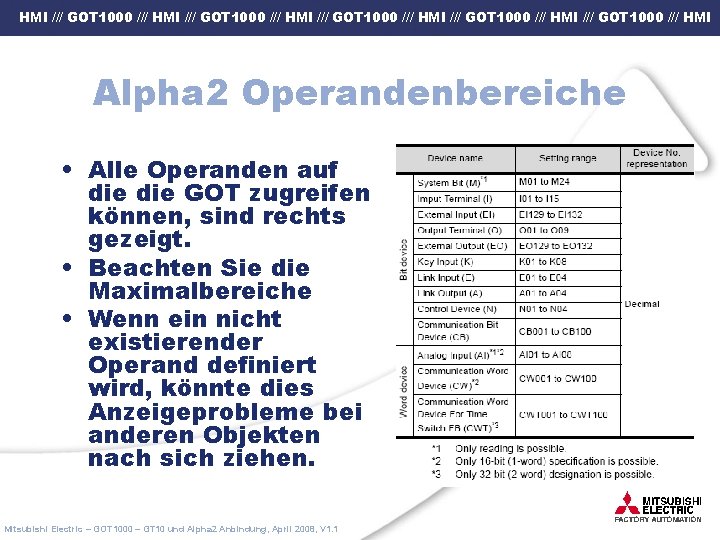

HMI /// GOT 1000 /// HMI /// GOT 1000 /// HMI Alpha 2 Operandenbereiche • Alle Operanden auf die GOT zugreifen können, sind rechts gezeigt. • Beachten Sie die Maximalbereiche • Wenn ein nicht existierender Operand definiert wird, könnte dies Anzeigeprobleme bei anderen Objekten nach sich ziehen. Mitsubishi Electric – GOT 1000 – GT 10 und Alpha 2 Anbindung, April 2008, V 1. 1
