HÁLÓZATOK

5. lecke

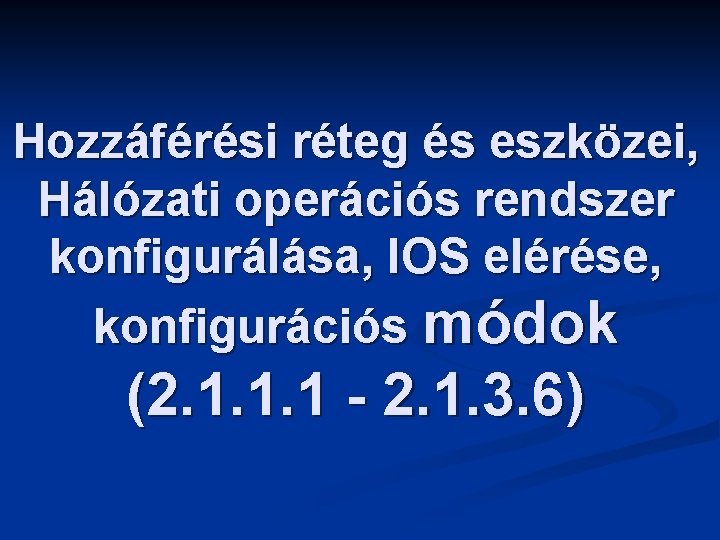

Hozzáférési réteg és eszközei, Hálózati operációs rendszer konfigurálása, IOS elérése, konfigurációs módok (2. 1. 1. 1 - 2. 1. 3. 6)

Operációs rendszerek A végberendezések és a hálózati eszközök operációs rendszer segítségével hajtják végre feladataikat. n Az otthoni forgalomirányítók operációs rendszerét rendszerint firmware-nek nevezik. n A Cisco eszközök hálózati operációs rendszerének neve IOS (Internetwork Operating System). n

Az IOS célja n A PC-s operációs rendszerek alapvető funkciói: § § § n Kapcsoló vagy forgalomirányító IOS funkciói: § § n egér használata, monitoron való megjelenítés, szöveges parancsok bevitele, interfész konfigurálás forgalomirányítás és kapcsolás konfigurálása Az összes eszköz alap IOS-szel és szolgáltatáskészlettel kerül forgalomba.

A Cisco IOS helye Flash memória Nem felejtő tárolóegység, áramellátás megszűnése esetén nem veszíti el tartalmát n Szükség esetén lecserélhető vagy felülírható a tartalma n Alkalmas egyidejűleg több IOS verzió tárolására is n Bekapcsolásakor az IOS a flash memóriából a RAM-ba töltődik n Az IOS változattól függően eltérő lehet a szükséges flash memória és n

Az IOS funkciói Hálózatbiztonság n IP-címzés virtuális és fizikai interfészeken n Interfész specifikus konfigurációs lehetőség az adott közeghez való kapcsolódás optimalizálására n Forgalomirányítás n A szolgáltatás minőségének biztosítása (Quality of Service, QOS) n Hálózatfelügyelet támogatása n

n A Cisco IOS szolgáltatásaihoz való hozzáférés rendszerint parancssori üzemmódon (CLI) keresztül biztosított.

Konzol elérési mód A konzol port egy sávon kívüli elérést biztosító menedzsment port a Cisco eszközökhöz. n A terminál emulációs programot futtató számítógép egy speciális kábellel van összekötve az eszköz konzol portjával, és ezen keresztül kerülnek kiadásra a forgalomirányító vagy kapcsoló beállítására szolgáló parancsok. n Jelszó elfelejtése esetén n

Telnet, SSH és AUX hozzáférési módok Telnet n A Telnet a parancssor távoli elérési módja hálózaton keresztül, virtuális interfész segítségével. Ellentétben a konzol kapcsolattal, a Telnet hozzáférés igényli a hálózati szolgáltatások működését. Az eszköznek rendelkeznie kell legalább egy aktív interfésszel, amely például IPv 4 címmel rendelkezik. n

Telnet, SSH és AUX hozzáférési módok SSH n Az SSH (Secure SHell) protokoll a Telnethez hasonló távoli bejelentkezést tesz lehetővé, csak sokkal biztonságosabb hálózati szolgáltatások segítségével. Az SSH erősebb jelszó hitelesítést alkalmaz és az adatok továbbítását titkosítva végzi, ezáltal védve a nyilvánosságtól a felhasználó azonosítóját, jelszavát és a felügyeleti folyamat elemeit. n

Telnet, SSH és AUX hozzáférési módok AUX n Egy régebbi módszer a parancssor távoli elérésére a betárcsázós telefonkapcsolat, ahol egy modem van összekötve a forgalomirányító AUX (auxiliary, segéd) portjával n

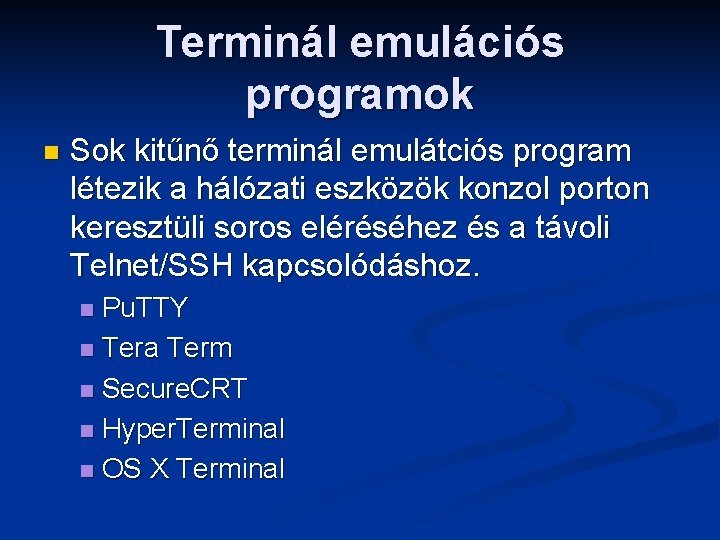

Terminál emulációs programok n Sok kitűnő terminál emulátciós program létezik a hálózati eszközök konzol porton keresztüli soros eléréséhez és a távoli Telnet/SSH kapcsolódáshoz. Pu. TTY n Tera Term n Secure. CRT n Hyper. Terminal n OS X Terminal n

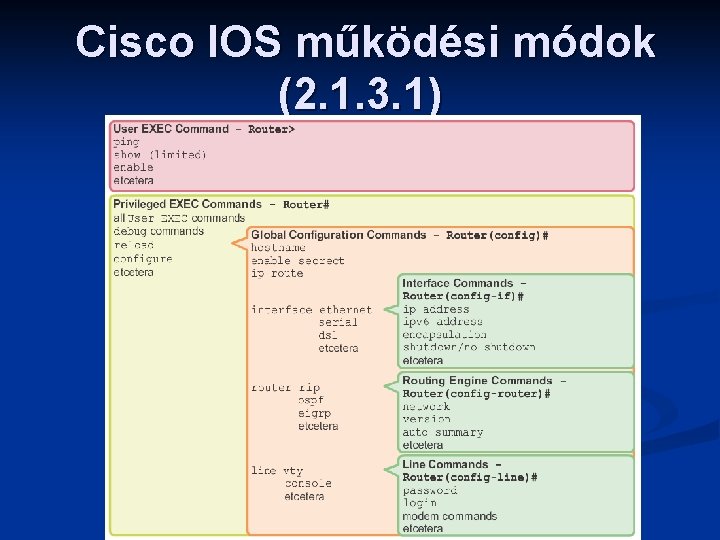

Cisco IOS működési módok (2. 1. 3. 1)

Cisco IOS működési módok Felhasználói mód (User EXEC) n Privilegizált mód (Privileged EXEC) n Globális konfigurációs mód n További specifikus konfigurációs módok, például interfész konfigurációs mód n Minden módhoz különböző készenléti jel (prompt) tartozik, valamint egy utasításkészlet, mely a módra jellemző feladatok elvégzését teszi lehetővé.

Felhasználói EXEC mód A felhasználói EXEC mód korlátozott lehetőségei alapvető műveletek elvégzését teszik lehetővé. A hierarchikus struktúra legalsó szintjén helyezkedik el, az eszköz parancssorába való belépéskor először ez a mód jelenik meg. n A felhasználói EXEC mód csak az alapvető felügyeleti parancsokat teszi hozzáférhetővé. n A felhasználói EXEC mód készenléti jele > n

Privilegizált EXEC mód A konfigurációs és vezérlő parancsok futtatásához a hálózati rendszergazdának privilegizált EXEC módban vagy a hierarchia egy további üzemmódjában kell lenni. Ez azt jelenti, hogy a felhasználónak először a felhasználói EXEC módba, majd onnan tovább a privilegizált EXEC módba kell belépni. n A privilegizált EXEC mód készenléti jelének végén # szimbólum található: n

Globális konfigurációs mód Privilegizált EXEC módból globális konfigurációs módba az alábbi CLIparancs használatával lehet átlépni: Switch# configure terminal n Az utasítás végrehajtása után a prompt megváltozik, mutatva ezzel a kapcsoló globális konfigurációs módját. Switch(config)# n

Specifikus konfigurációs módok Interfész mód - a hálózati interfészek konfigurálása (Fa 0/0, S 0/0/0) n Vonal mód - fizikai vagy virtuális összeköttetések konfigurálása (konzol, AUX, VTY) n Alapértelmezésben a prompt az eszköz nevével kezdődik és a módra jellemző rövidítéssel folytatódik. n

Átjárás az IOS-módok között A privilegizált EXEC módba való belépéshez használjuk az enable parancsot. Switch> enable n Az Enter billentyű leütése után a prompt a következő lesz: Switch# n A készenléti jel végén levő # jelzi, hogy a kapcsoló privilegizált EXEC módban van. n

Átjárás az IOS-módok között n A globális konfigurációs módból való kilépéshez és a privilegizált EXEC módba való visszatéréshez írjuk be az exitparancsot.
