HŐKEZELT ACÉLOK FORGÁCSOLHATÓSÁGI VIZSGÁLATA Készítették: Lindwurm Ádám Magyar Gergely

Bevezető Feladat: Különböző hőkezeltségű acélok forgácsolási tulajdonságainak vizsgálata. Kérdés: A keménységnek van-e befolyásoló hatása a forgácsolás közben fellépő erőhatásokra, illetve a felületi érdességre?

A dolgozat célja • • • Erőkomponensek mérése (Fc, Fp, Ff) Regressziós függvény megállapítása Forgácsalakok osztályozása(1… 5) Felületi érdesség mérése (Ra) Forgácsolhatósági index (MR) megállapítása

Vizsgálati körülmények • Anyagminőség: C 45 nemesítve és különböző módon megeresztve HB 157, HB 207, HB 249, HB 285, HB 329 keménységekre • Szerszámgép: SU 50/1500 eszterga • Késtartó: PCLNR 2020 K 12 • Szerszám: Alak: CNMG 120408 -MP Anyag: TT 5100 Gyártó: Taegu. Tec

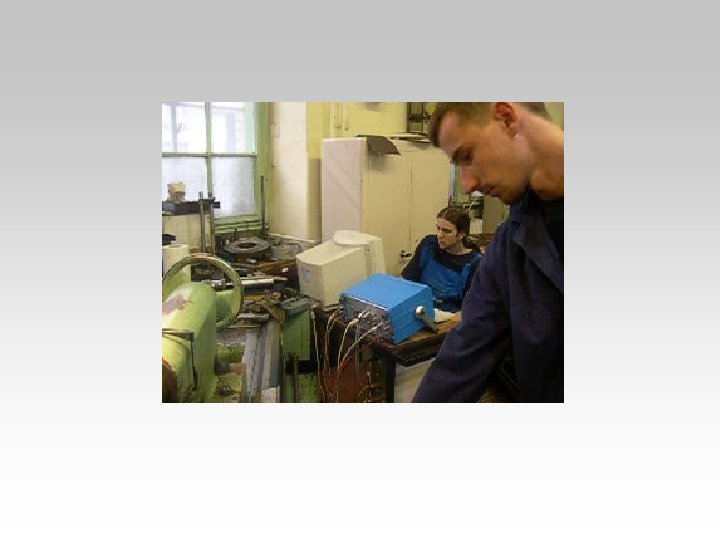

Az előkészületek • Hőkezelt munkadarabok felületének előkészítése, revétlenítése • Erőmérőrendszer beállítása • Hitelesítés • Próbamérések Kistler – erőmérő rendszer

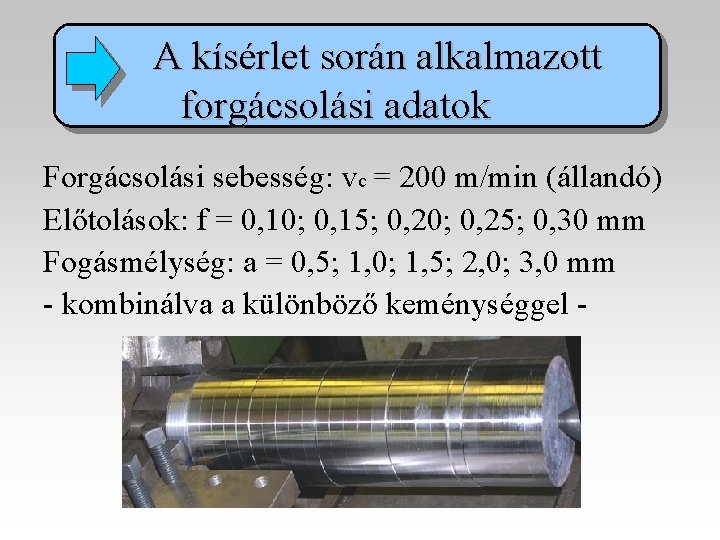

A kísérlet során alkalmazott forgácsolási adatok Forgácsolási sebesség: vc = 200 m/min (állandó) Előtolások: f = 0, 10; 0, 15; 0, 20; 0, 25; 0, 30 mm Fogásmélység: a = 0, 5; 1, 0; 1, 5; 2, 0; 3, 0 mm - kombinálva a különböző keménységgel -

Erőkomponensek ZOOM Fc Főforgácsolóerő Fp Passzív erő Ff Előtolás irányú erő

Az empírikus hatványfüggvények

Erőarányok a keménység függvényében (a= 0, 5 mm)

Erőarányok a keménység függvényében (a = 3 mm)

Jellegzetes forgácsalakok

HB 157 a=1 mm , f=0, 15 mm

HB 285 a=2, 0 mm f=0, 25 mm

Forgácstabló A kedvező forgácsalakok tartománya a f

Felületi érdesség mérése Mahr Perthometer PRK érdességmérővel

Felületi érdesség alakulása a keménység függvényében

Forgácsolhatósági index (MR)

Következtetések • Az erőkomponensek aránya lényegesen jobban függ a forgácsolási adatoktól, mint a keménységtől • A keménység alig befolyásolja a keletkezett forgács alakokat, csak a forgácsolási adatok. • A felületi érdesség szinte független a fogásmélységtől, a keménység növelésével viszont javul.
